4. Расположение запасной части

5. Идентификация запасной части

5.1. Состав : Задняя поперечина заднего сиденья (В сборе)

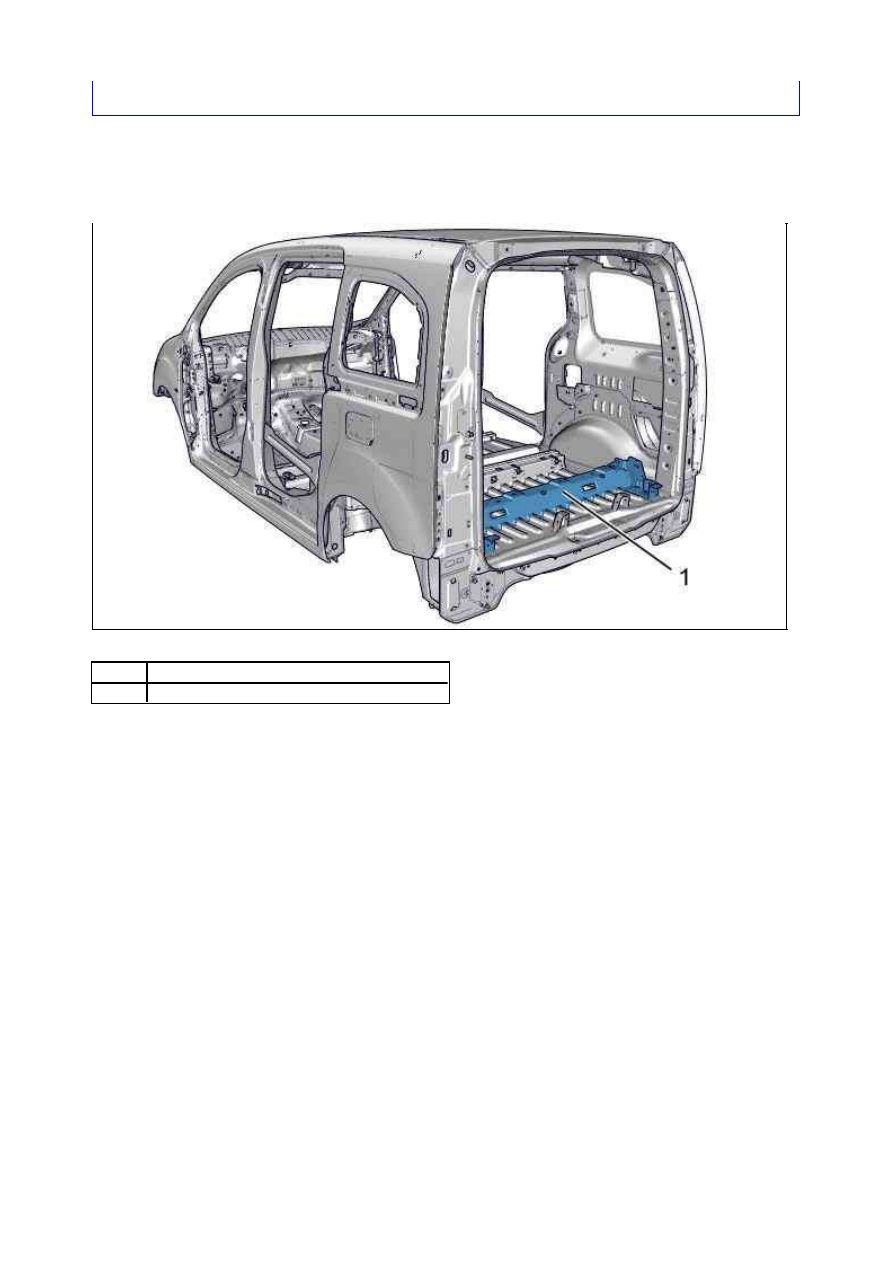

Рисунок : C4BH2UND

М етка  Обозначение
(1)

Задняя поперечина заднего сиденья : В сборе

18.01.2012

5.2. Идентификация деталей, примыкающих к запчасти

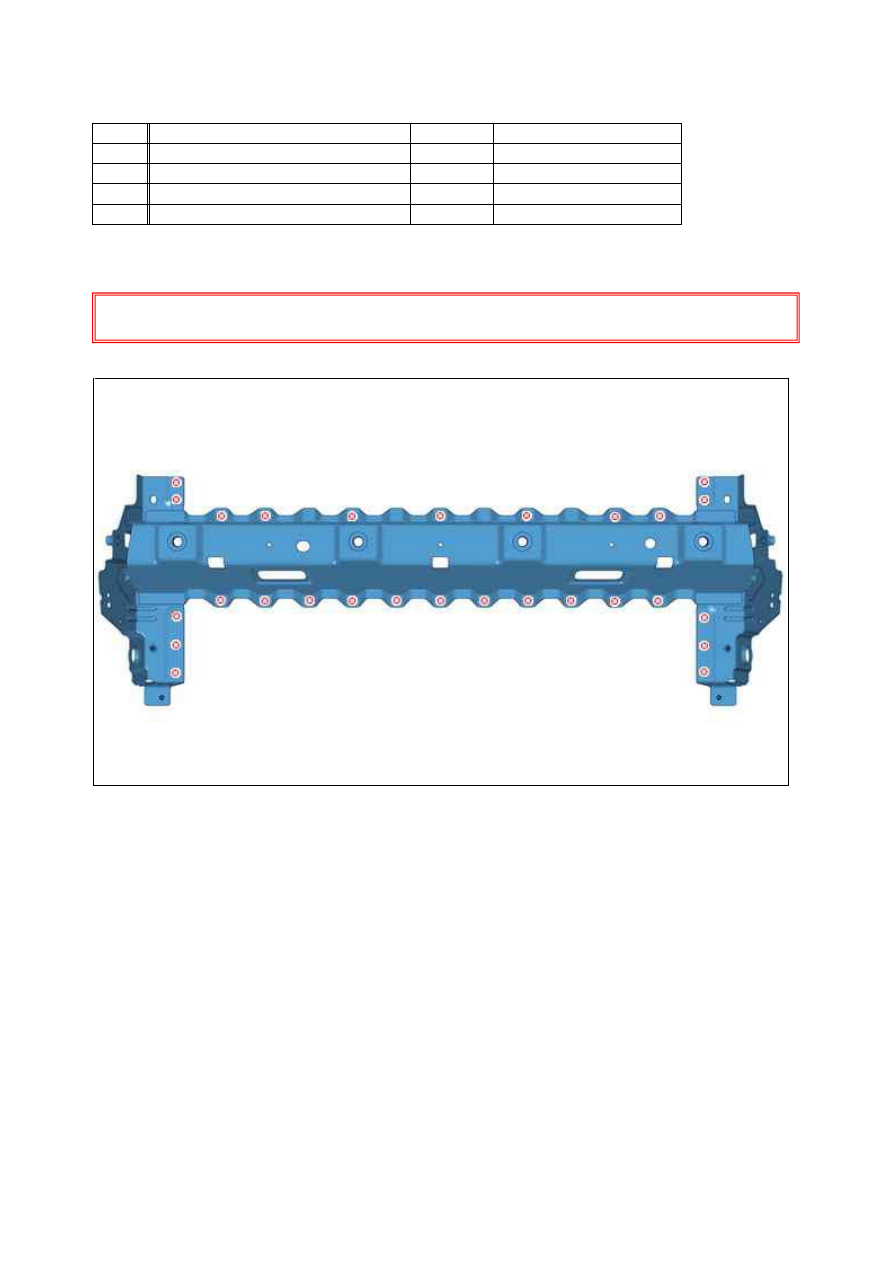

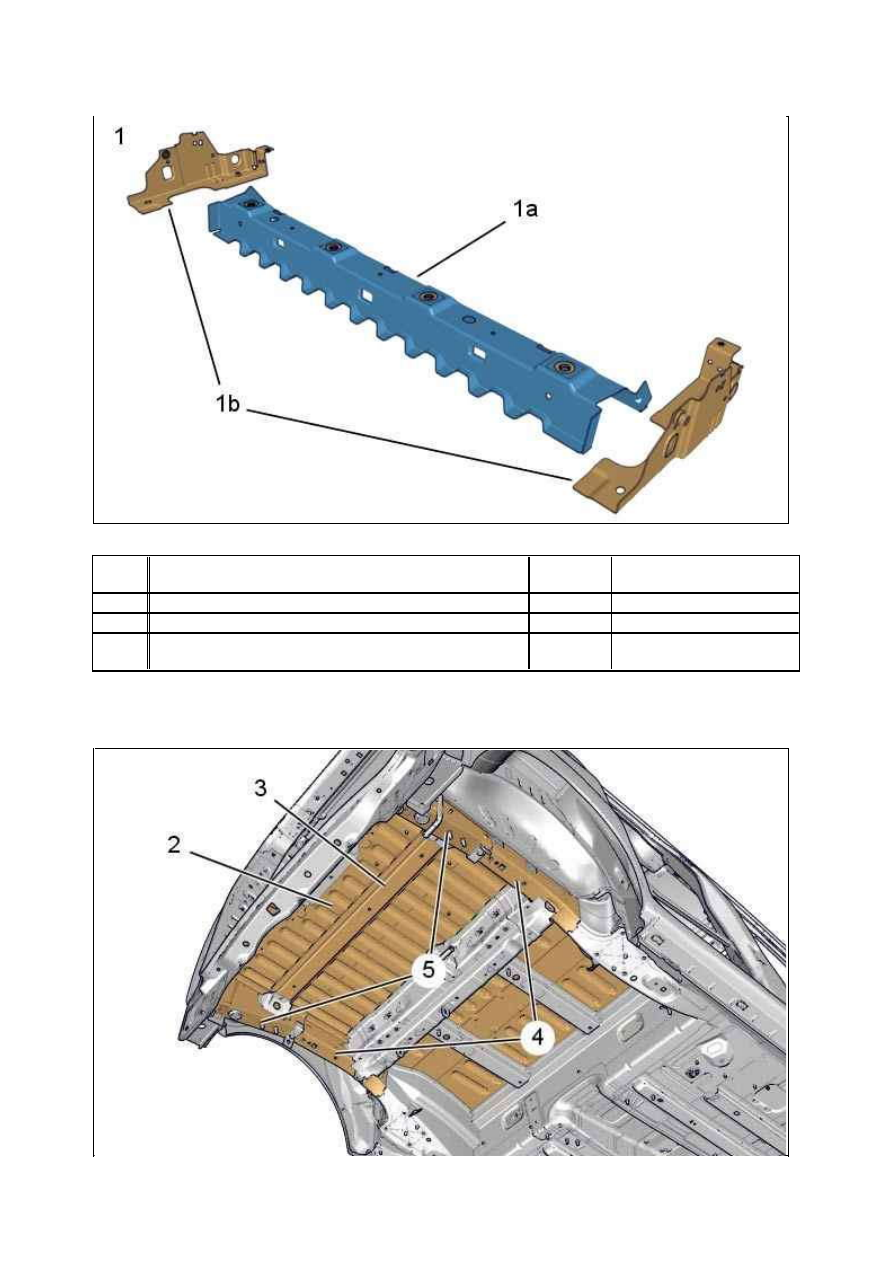

Рисунок : C4BH2UOD

М етка  Обозначение

Толщиной  Характер/классификация

(1)

Задняя поперечина заднего сиденья : В сборе

­

­

(1a)

Задняя поперечина заднего сиденья

1,47 мм

HLE

(1b)

опора : Инерционная катушка заднего ремня безопасности 1,8 мм

THLE

18.01.2012

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Оазметить и затем выполнить сверления Ø 6,5 под последующую точечную сварку.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Рисунок : C4BH2UPD

М етка  Обозначение

Толщиной  Характер/классификация

(2)

Пол грузового отделения

0,7 мм

HLE

(3)

Поперечина пола багажного отделения  1,17 мм

HLE

(4)

Передний лонжерон (Задняя часть )

1,95 мм

HLE

(5)

Удлинитель : Передний лонжерон

1,8 мм

THLE

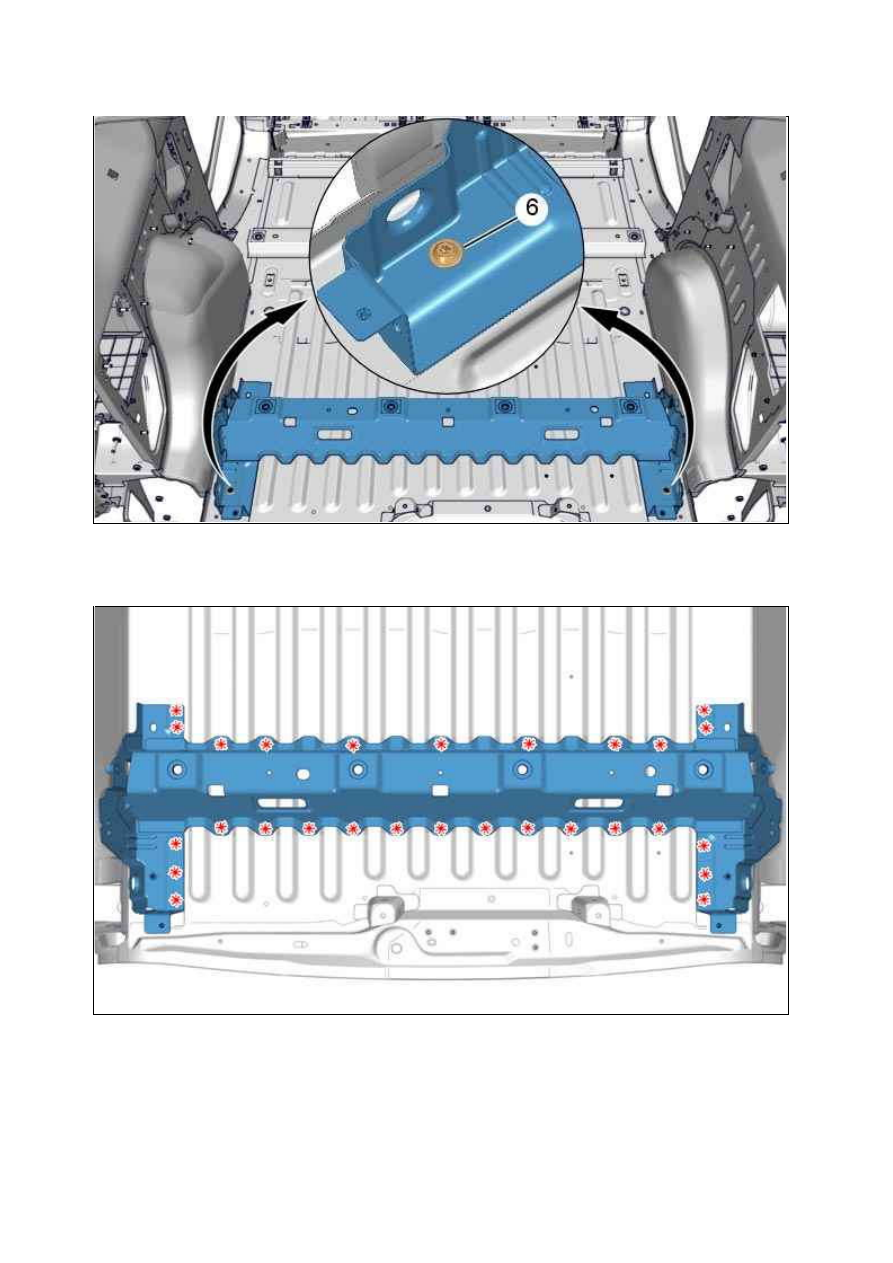

Рисунок : C4BH2UQD

18.01.2012

Отвернуть болты (6).

Срезать по точкам .
Снимите : Задняя поперечина заднего сиденья (В сборе).

8. Очистка и подготовка кузова

Рисунок : C4BH2URD

Рисунок : C4BH2USD
