Peugeot Partner (B9). Руководство - часть 192

ЗАМ ЕНА : ЗАДНЯЯ ПАНЕЛЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы, используемые для выполнения сварных швов электродуговым методом.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.

2. Рекомендуемое оборудование

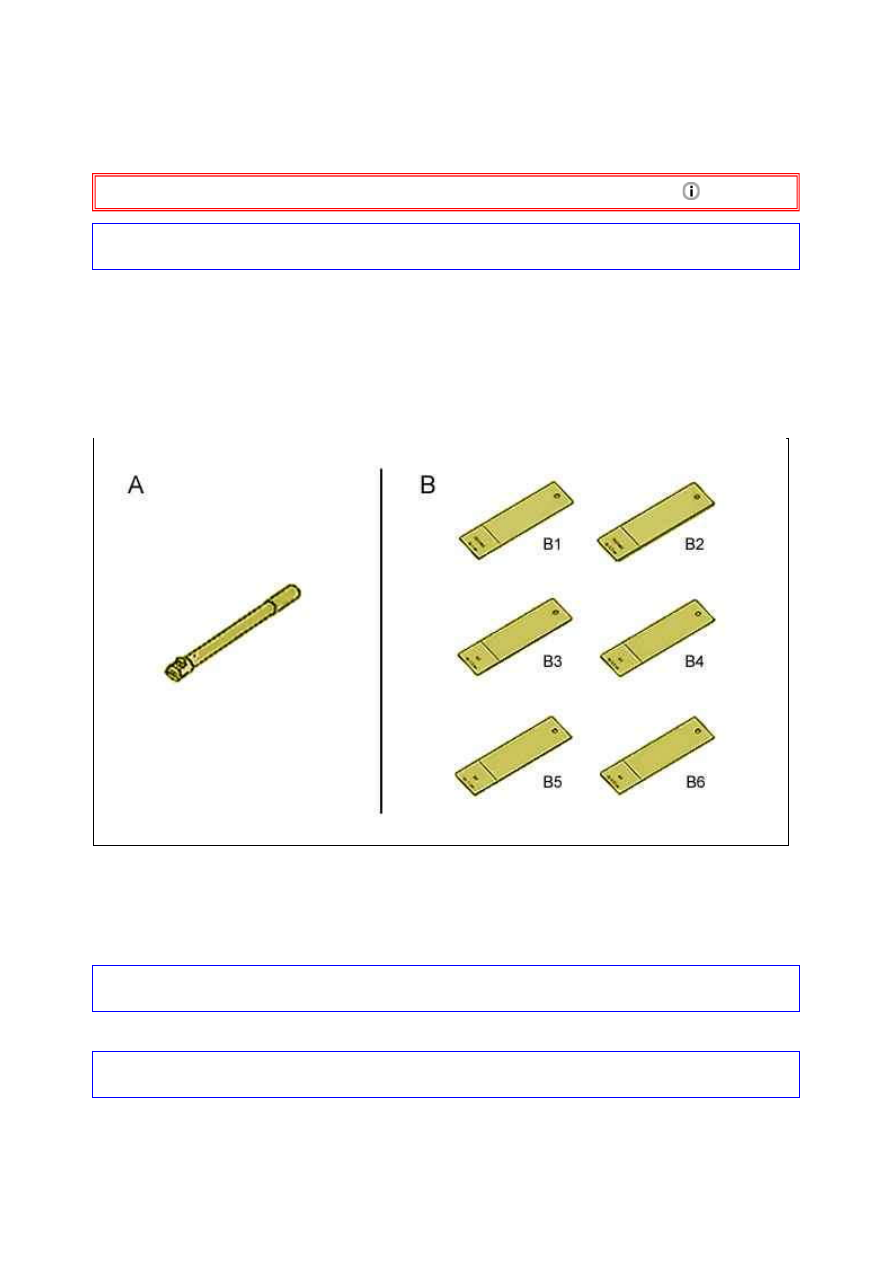

Оборудование для проверки качества точек электрической сварки (G­1366­ZZ).
Ш аблон для проверки качества точек электрической сварки (G­1366­B).

3. Дополнительные операции

ВНИМ АНИЕ : Подождите как минимум 15 минут, прежде чем выполнять любые работы (Разряд резерва
энергии компьютера системы подушки безопасности).

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

4. Локализация : Задняя панель

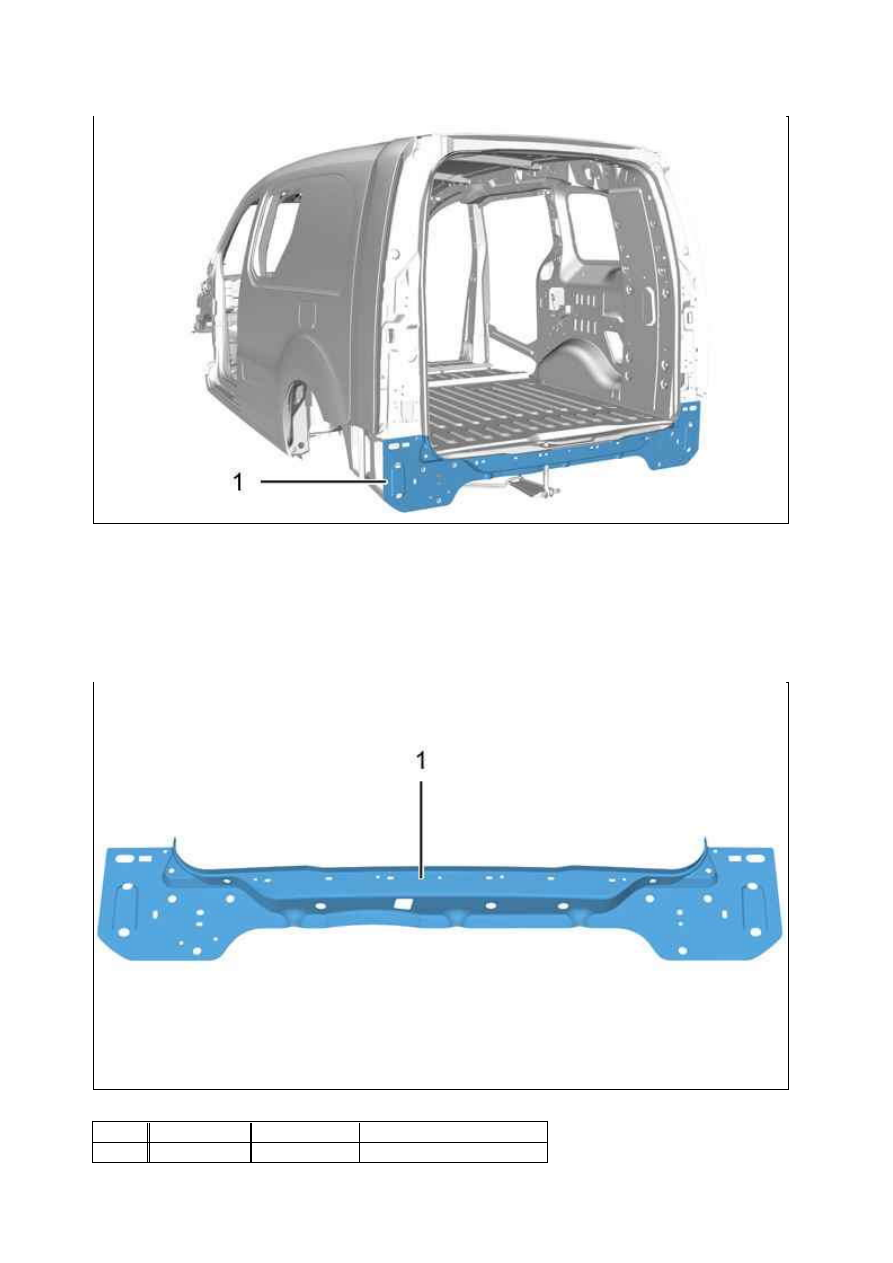

Рисунок : E5AP35MD

18.01.2012

(1) Задняя панель .

5. Идентификация : Задняя панель

5.1. Состав : Задняя панель

Рисунок : C4EM09GD

Рисунок : C4BM0NDD

М етка  Обозначение  Толщина (мм)   Характер/классификация
(1)

Задняя панель  0,87

Мягкая сталь

18.01.2012

5.2. Идентификация деталей, примыкающих к запчасти

6. Подготовка : Задняя панель

ВНИМ АНИЕ :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

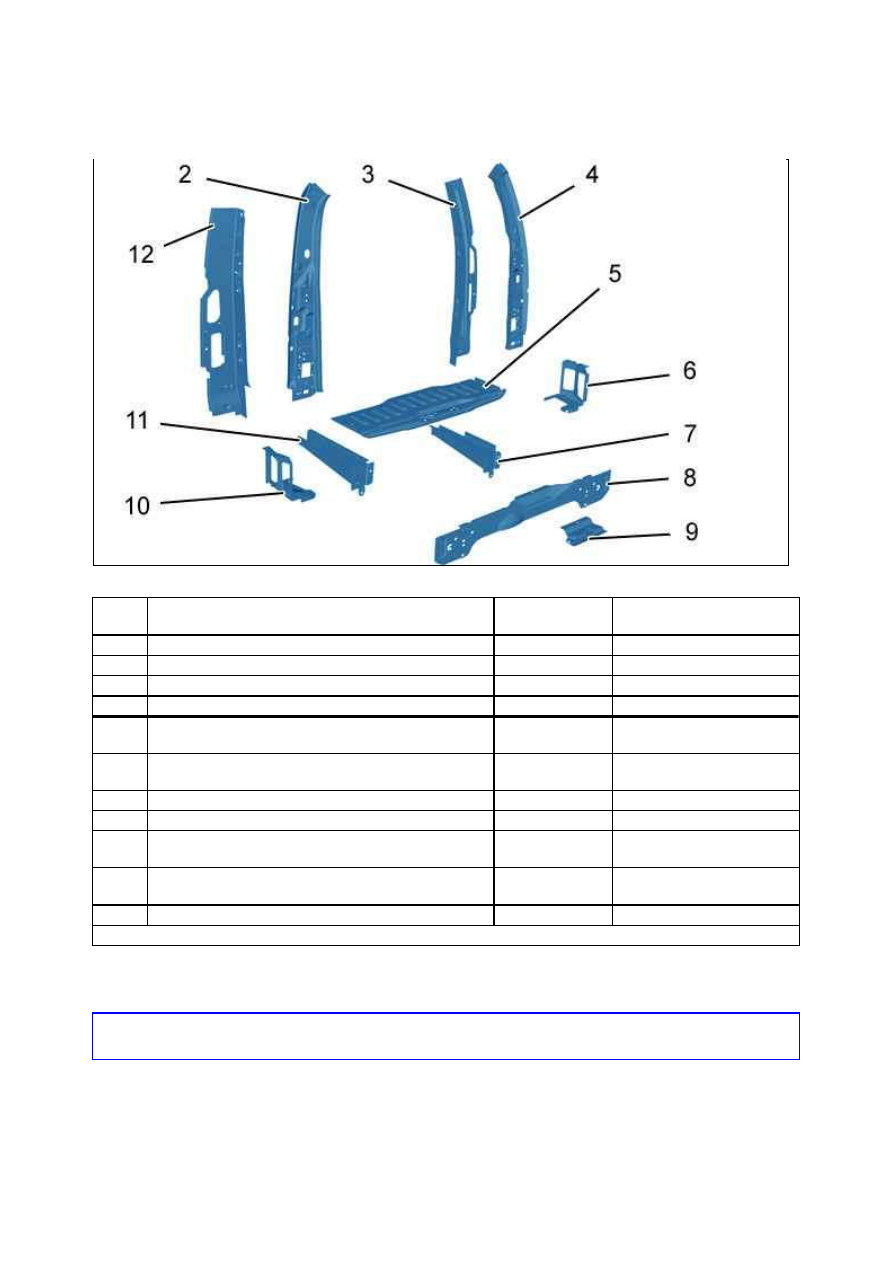

Рисунок : C4BM0NED

М етка  Обозначение

Толщиной  ( мм) Характер/классификация

(2)

Желоб крыла (Задний левый)

0.87

HLE(* )

(3)

Задняя стойка (Задний правый)

0.77

HLE(* )

(4)

Желоб крыла (Заднюю правую)

0.87

HLE(* )

(5)

Задний удлинитель пола багажного отделения

0.77

HLE(* )

(6)

Нижний закрывающий удлинитель (Заднее правое
крыло)

0.97

Мягкая сталь

(7)

Удлинитель лонжерона (Правое) (Длиннобазная
версия)

1.80

THLE (* * )

(8)

Обивка задней панели

0.87

Мягкая сталь

(9)

Элемент усиления крепления скобы замка

1.47

HLE(* )

(10)

Нижний закрывающий удлинитель (Заднее левое
крыло)

0.97

Мягкая сталь

(11)

Удлинитель лонжерона (Левый ) (Длиннобазная
версия)

1.80

THLE (* * )

(12)

Задняя стойка (Задний левый)

0.77

HLE(* )

(* ) HLE : Сталь с высоким пределом упругости (* * ) THLE : Сталь с очень высоким пределом упругости

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Срезать по точкам .

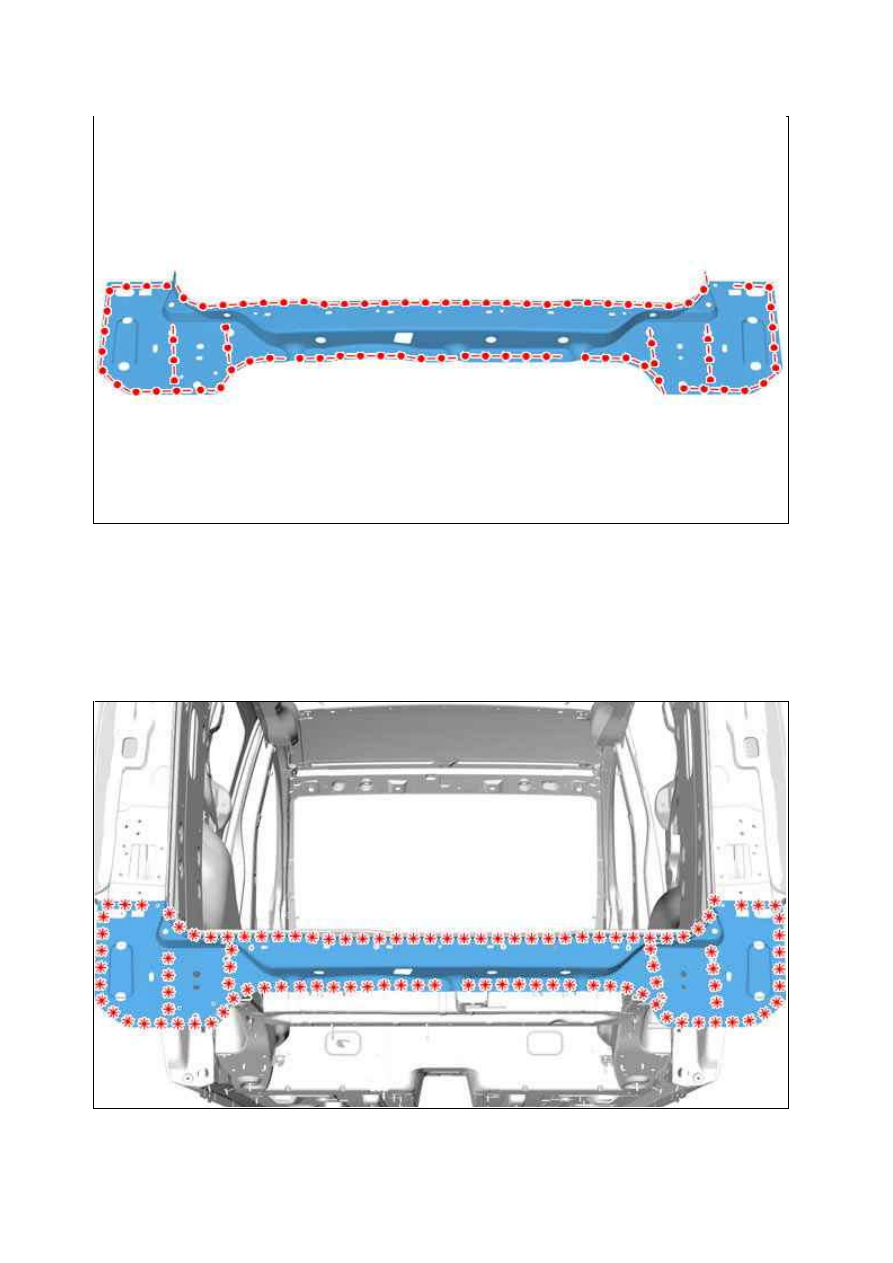

Рисунок : C4BM0NFD

Рисунок : C4BM0NGD

18.01.2012
