РАЗБОРК А ­ СБОРК А : ЗАДНЕГО БАМ ПЕРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

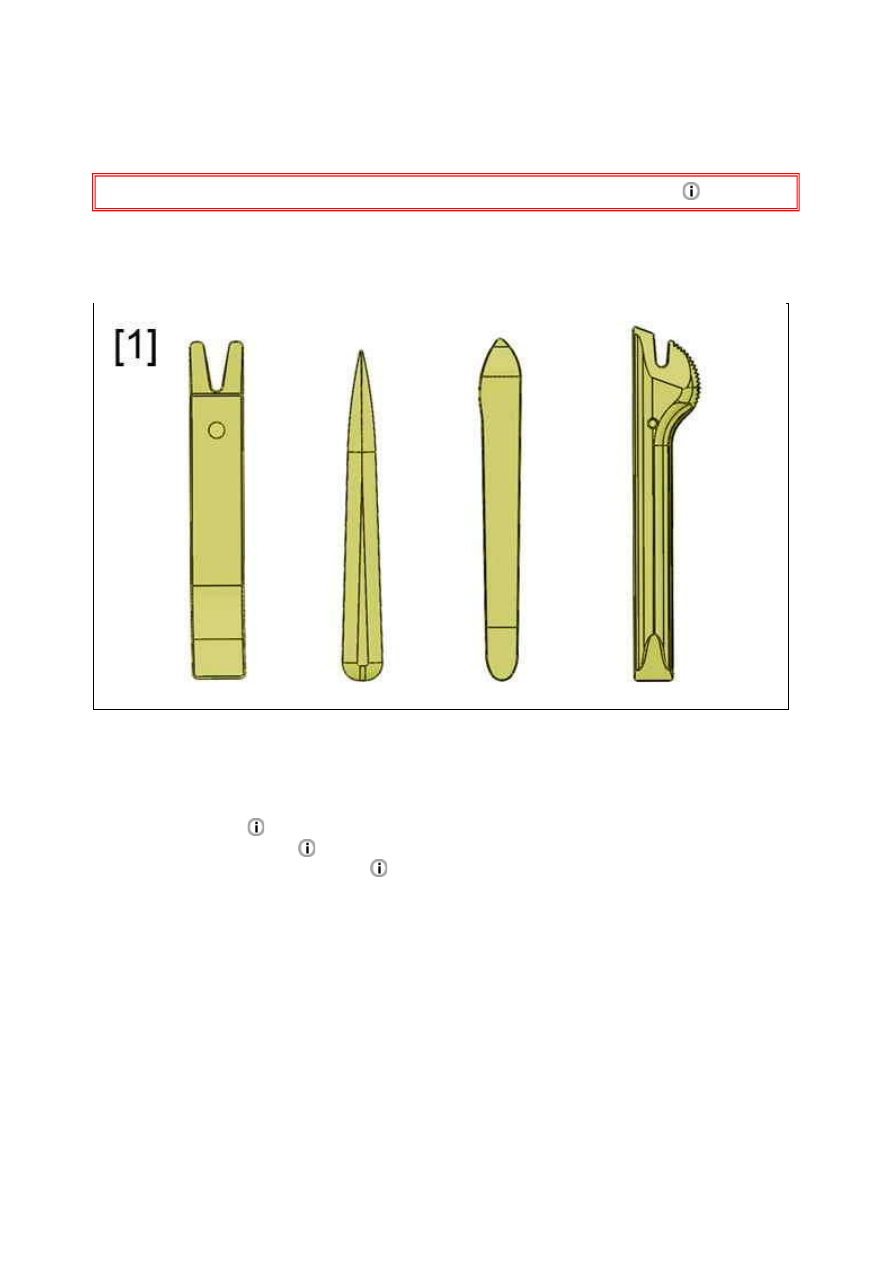

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Снятие

Снимите :



Задний бампер



Датчики препятствия

 (в зависимости от комплектации)



Жгут проводов заднего бампера

 (в зависимости от комплектации)

2.1. Опоры датчиков препятствия (в зависимости от комплектации)

Рисунок : E5AP30WD

18.01.2012

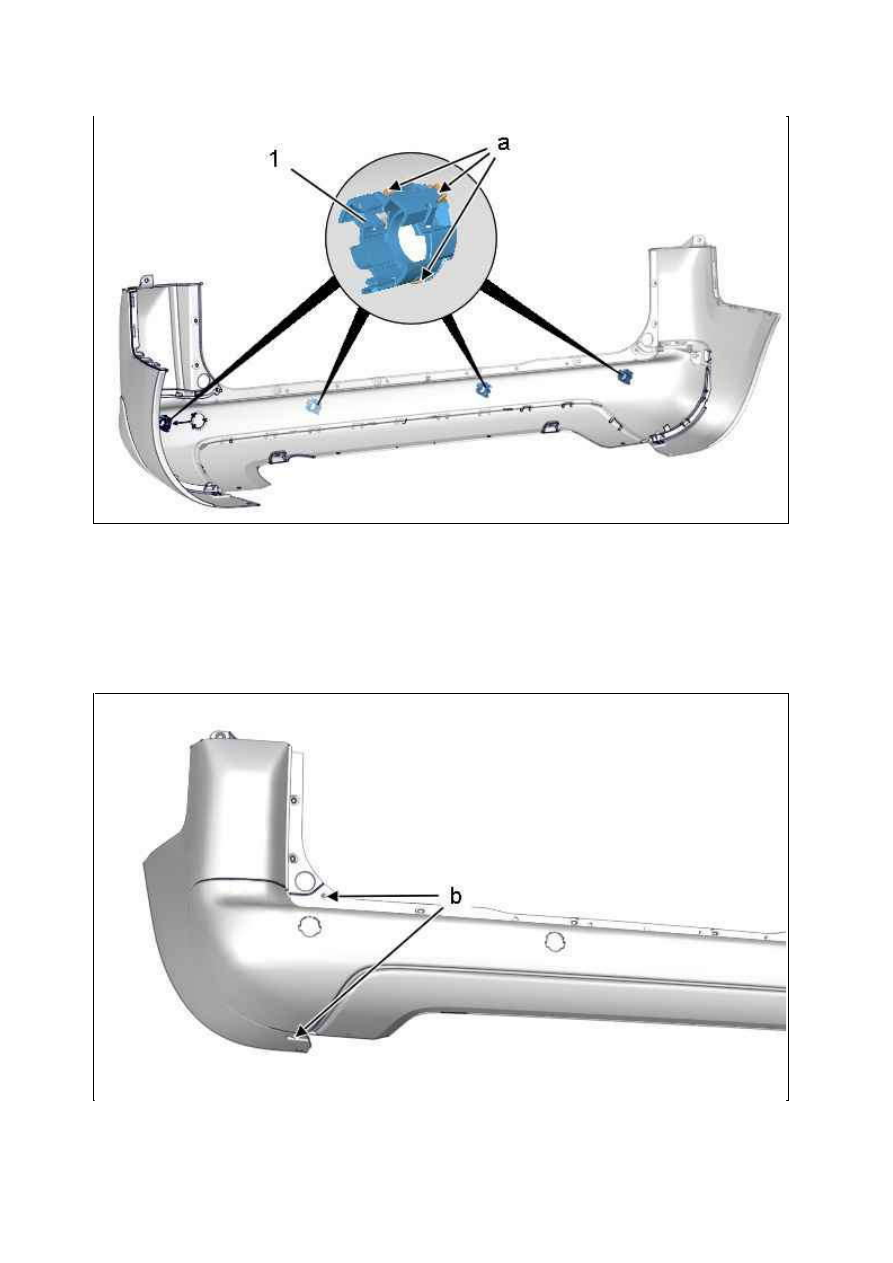

Отсоединить : Опоры датчиков препятствия (1) ( в "a").
Снимите : Опоры датчиков препятствия (1).

2.2. Боковые молдинги

ПРИМ ЕЧАНИЕ : Операции выполняются симметрично.

Срезать стержни заклепок , прежде чем начать сверление.
Высверлите головки заклепок ( в "b") ; Сверлом диаметром 5 мм.

Рисунок : C5JM0FVD

Рисунок : C5JM0FWD

18.01.2012

Высверлить остальные заклепки.

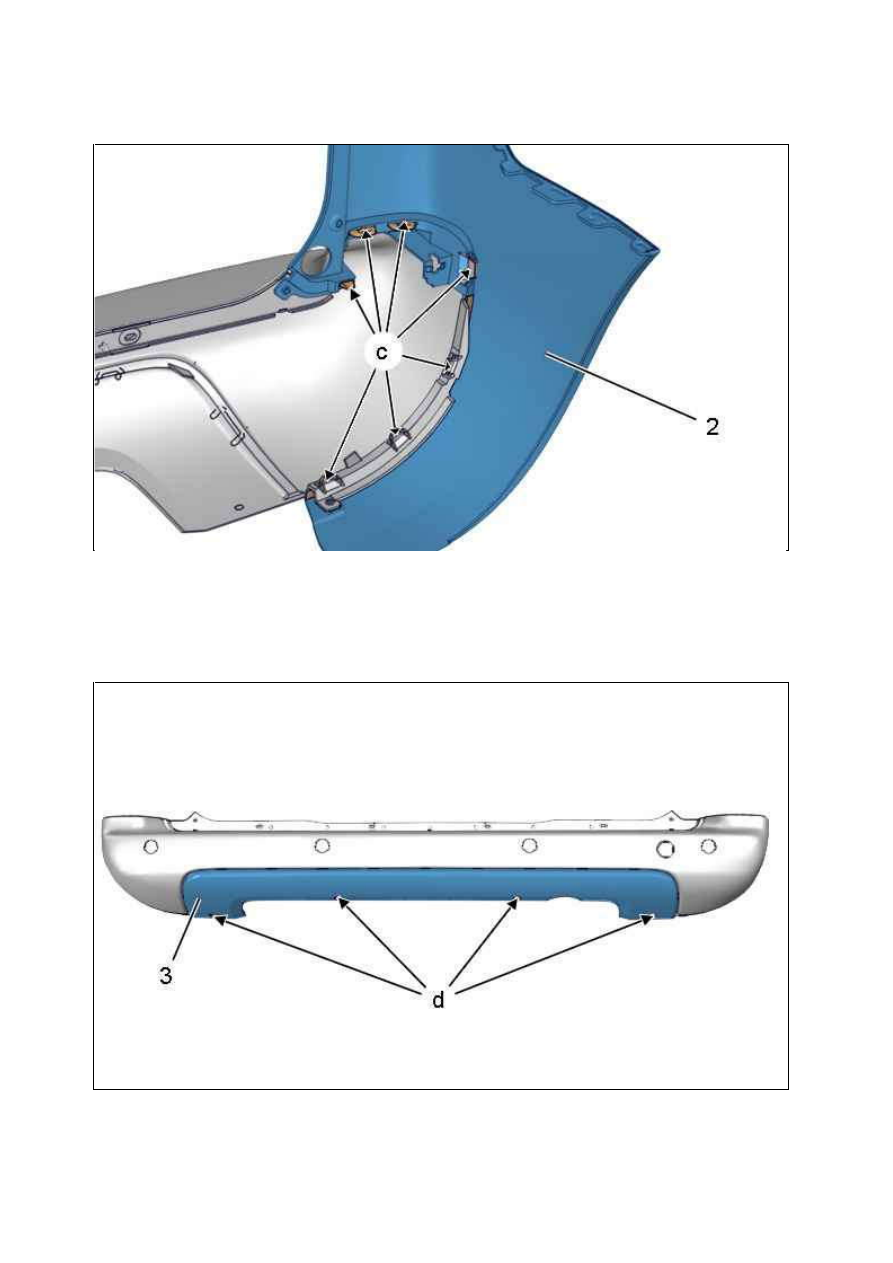

Открепите крепления ( в "c") ; С помощью приспособления [1].
Снимите : Боковую панель (2).

2.3. Нижняя накладка  (в зависимости от комплектации)

Снять фиксаторы (в "d") боковой панели (3).

Рисунок : C5JM0FXD

Рисунок : C5JM0FYD

18.01.2012

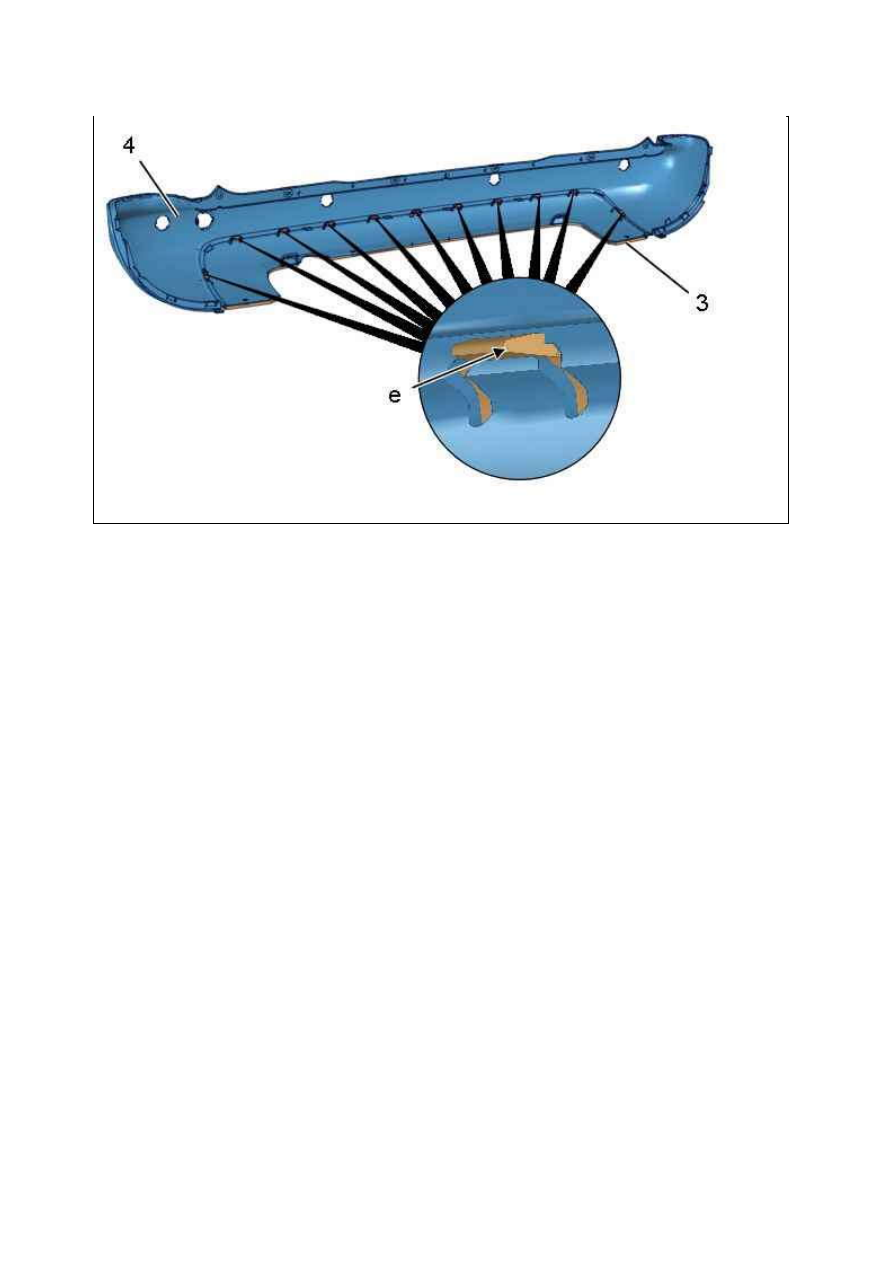

Открепите крепления ( в "e") ; С помощью приспособления [1].
Снимите :



Нижнюю накладку (3) бампера



Задний бампер (4) (Центральная часть)

3. У становка

Действуйте в последовательности, обратной снятию.
Проверьте функционирование электрооборудования.

Рисунок : C5JM0FZD

18.01.2012
