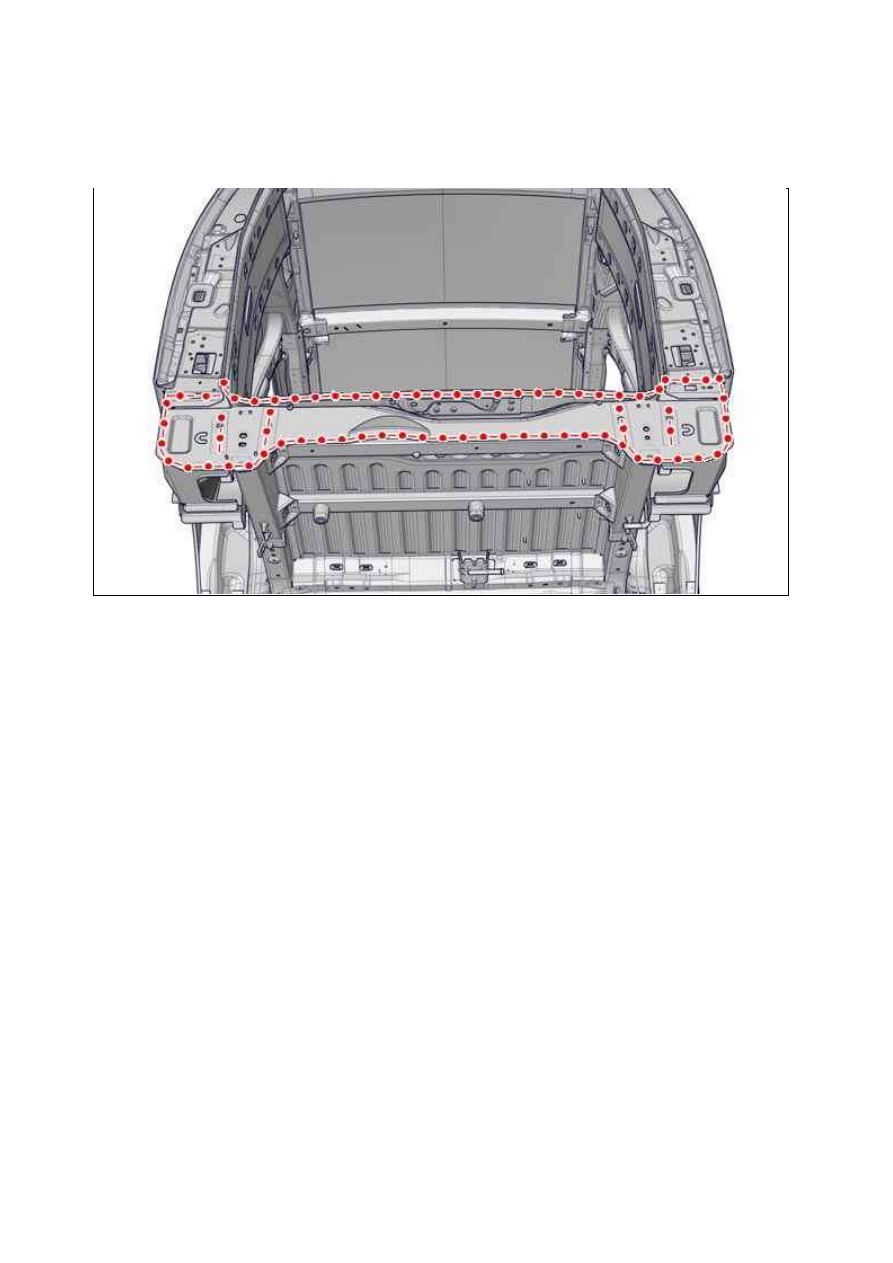

Снять заднюю панель.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. У становка ­ Подгонка

Расположить : Заднюю панель.
Удерживать элемент на месте.

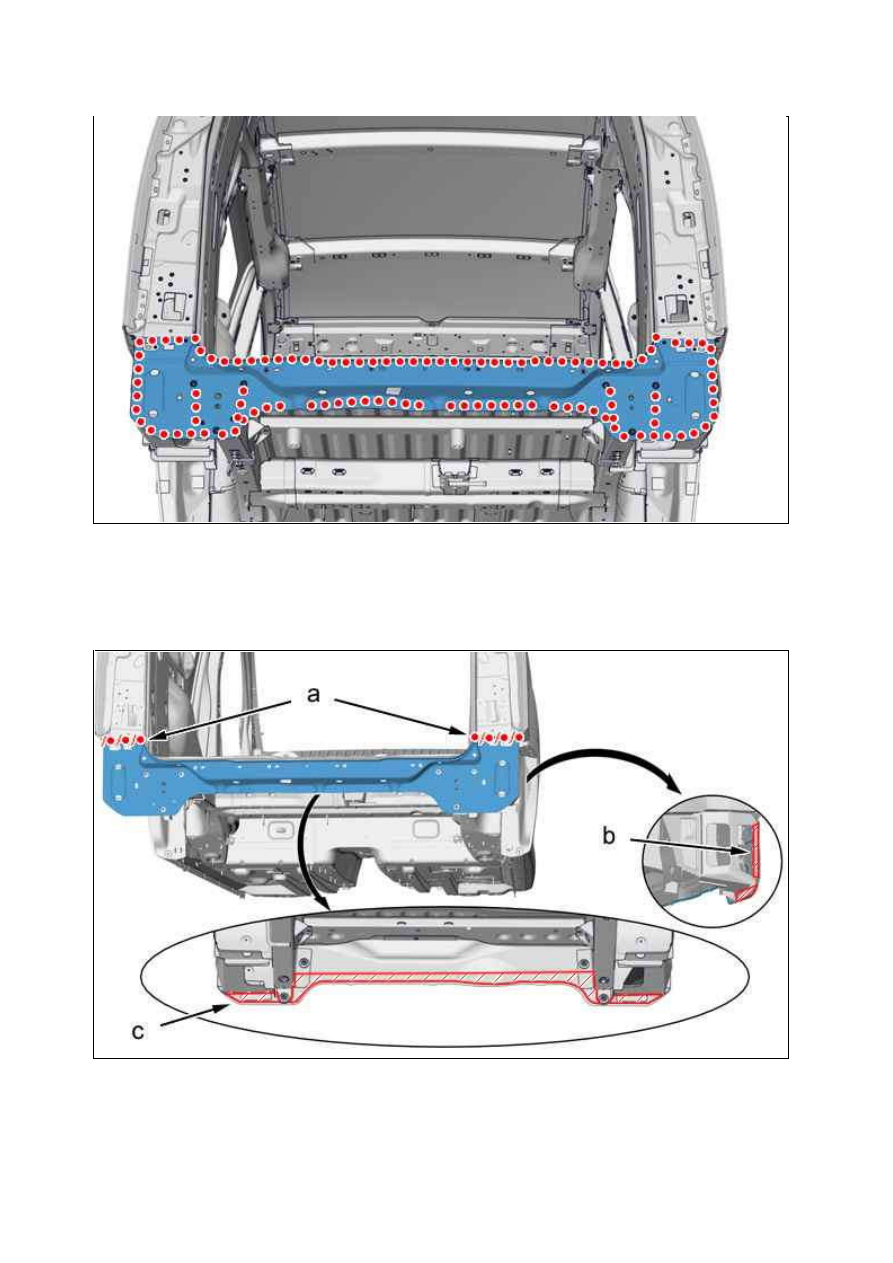

10. Сварка

Рисунок : C4BM0NHD

18.01.2012

Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1") ( в "a").
Нанести антигравийное покрытие ( индекс "C4") ( в "b") (Операция выполняется симметрично).
Нанести антигравийное покрытие ( индекс "C4") ( в "c").

Рисунок : C4BM0NJD

Рисунок : C4BM0NKD

18.01.2012

Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

12. Повторная инициализация

Выполнить дополнительные операции.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

18.01.2012

ЗАМ ЕНА : ЗАДНЯЯ ПОПЕРЕЧИНА ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (7­М ЕСТНАЯ

М ОДИФИК АЦИЯ)

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :

HLE : Сталь с высоким пределом упругости

THLE : Сталь с очень высоким пределом упругости

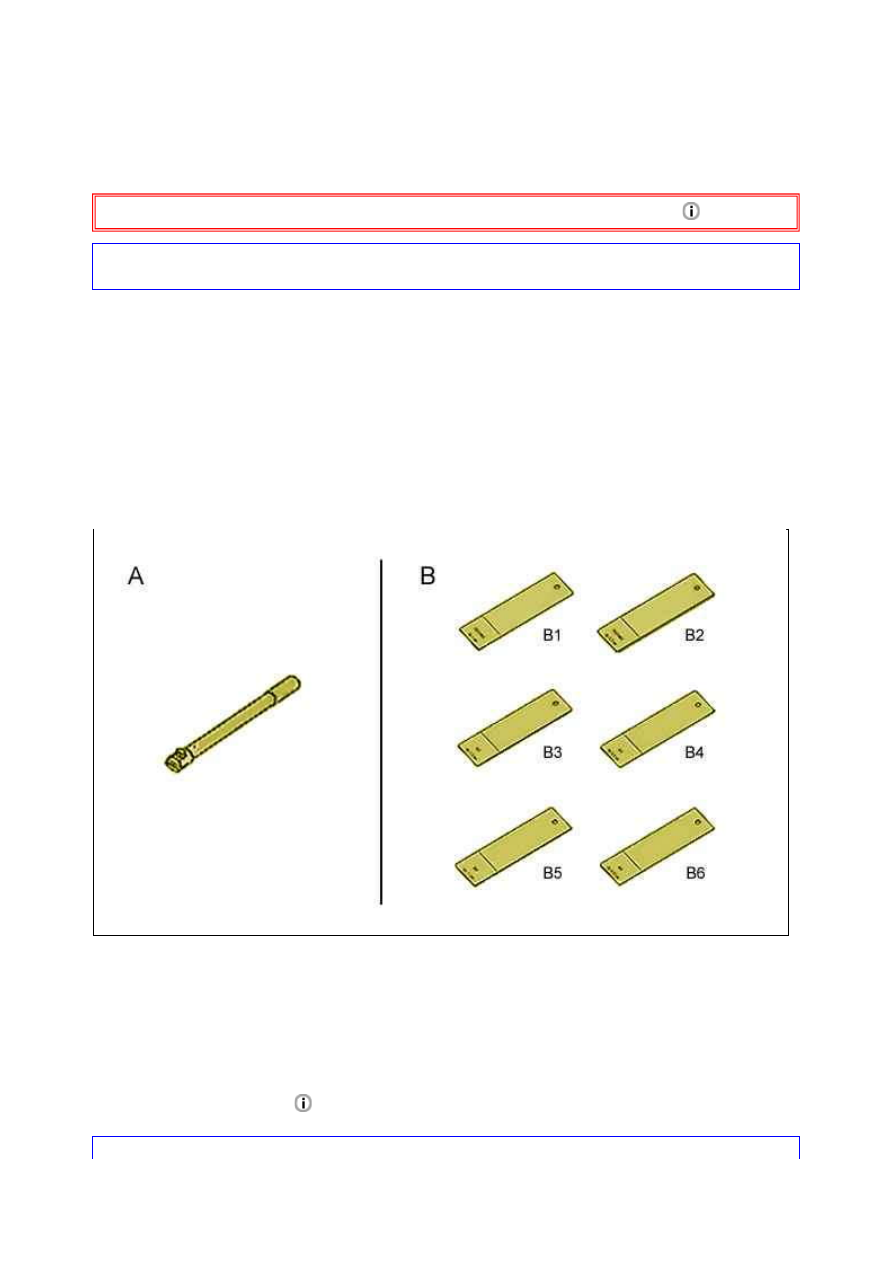

2. Инструменты

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .
Снимите :

Индивидуальные задние сиденья (см. инструкцию по эксплуатации)

Внутреннюю отделку

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть

Рисунок : E5AP35MD

18.01.2012
