Peugeot Partner (B9). Руководство - часть 200

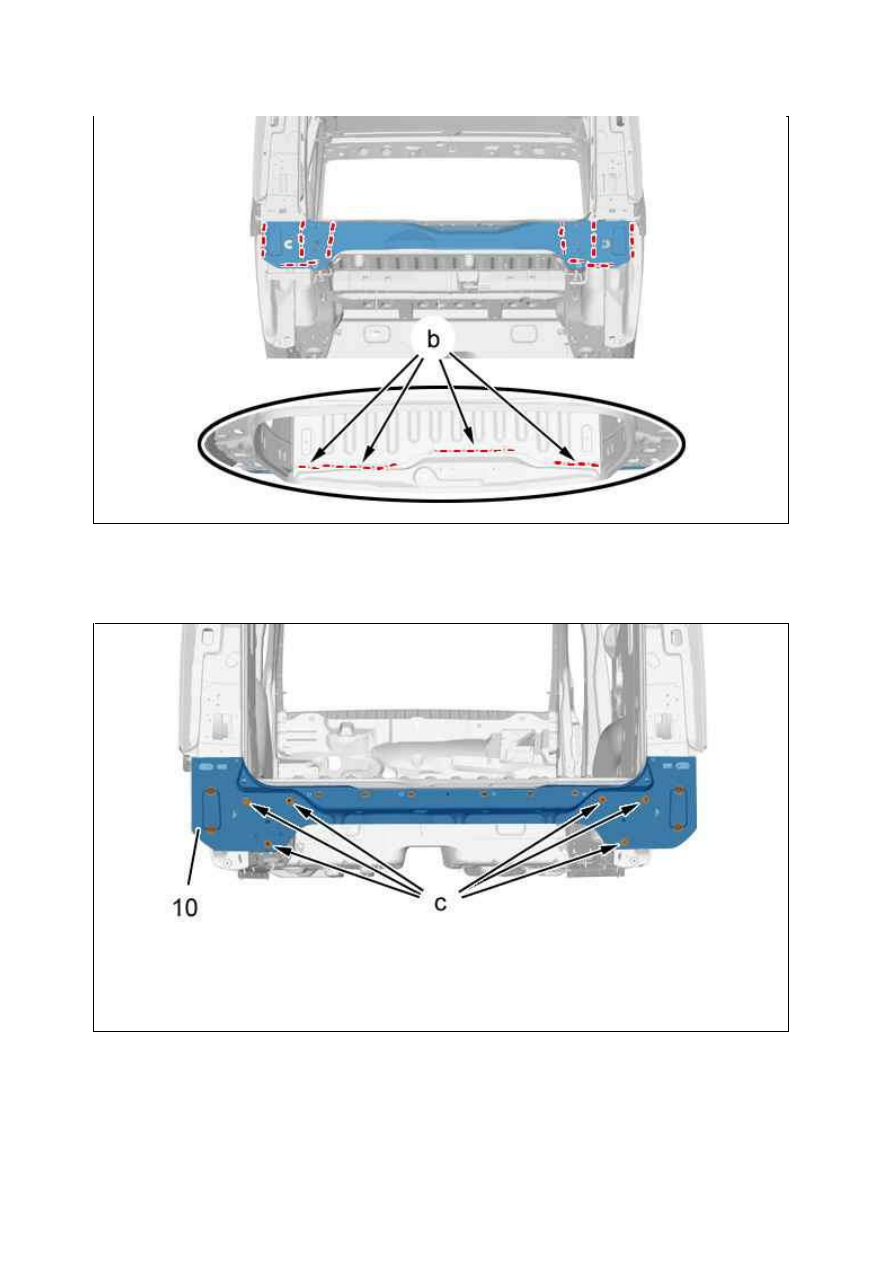

Сварить по отверстиям в среде защитного газа MAG (в "b").
Зашлифовать точки сварки MAG.

Расположить и отрегулировать заднюю панели (10) после ее подготовки, зафиксировать с помощью болтов
крепления поперечины заднего бампера (в "c").

Рисунок : C4BM0QHD

Рисунок : C4BM0QJD

18.01.2012

ПРИМ ЕЧАНИЕ :  Необходимо  установить  заднюю  панель (10)  для  совместной  сварки  накладки  панели
(1), задней панели (10) и удлинителей лонжеронов (6) и (7) в 3 толщинах (в "d").

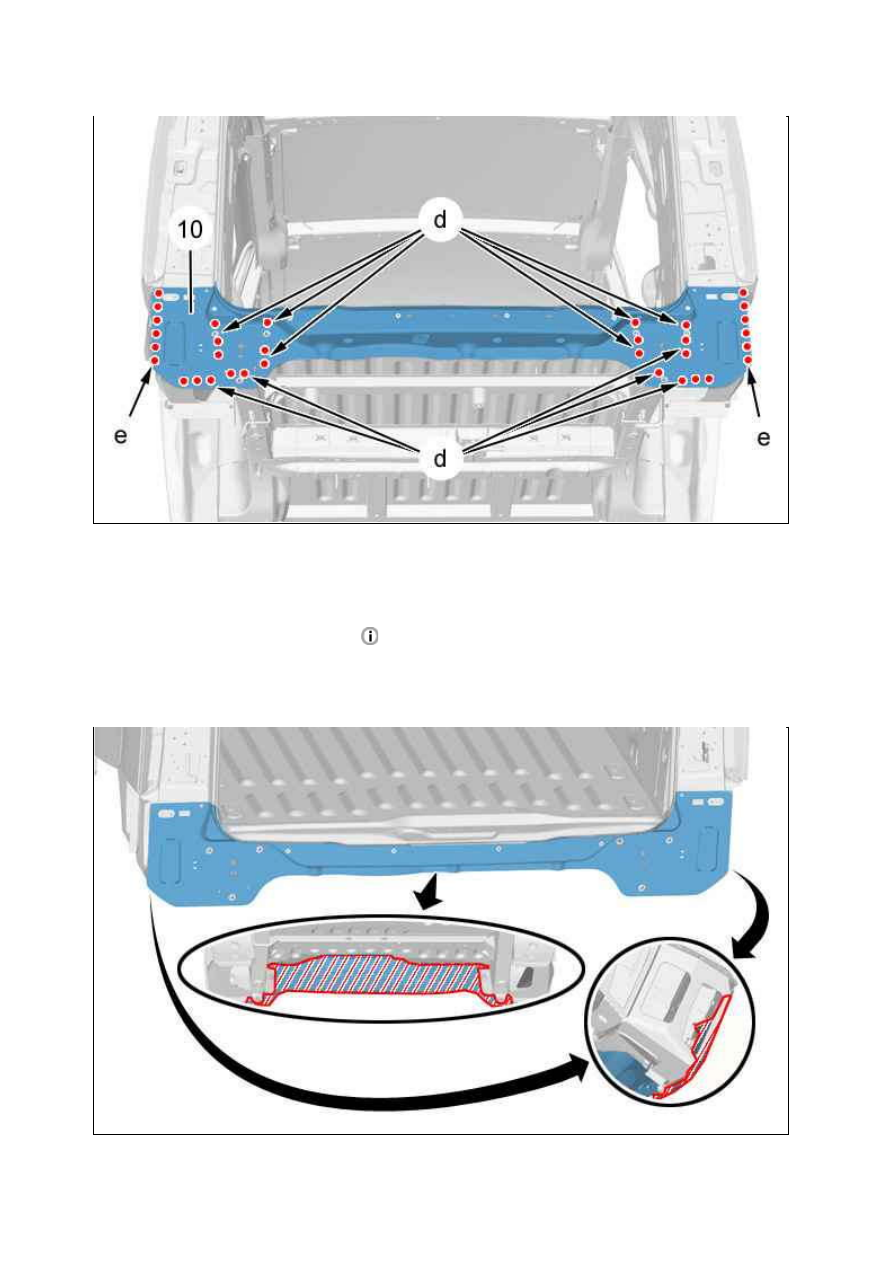

Произведите точечную сварку толщиной 3 слоя (в "d", "e").

Закончить сварку задней панели (10)

 .

11. Герметичность ­ защита

Рисунок : C4BM0QKD

Рисунок : C4BM0QLD

18.01.2012

Нанести слой фосфатной грунтовки на зачищенные зоны.

Нанести антигравийное покрытие категории "C4"

 .

Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

18.01.2012

ЗАМ ЕНА : ПЕРЕДНЯЯ ПОПЕРЕЧИНА ЗАДНЕГО СИДЕНЬЯ  В СБОРЕ ( 7­М ЕСТНАЯ

М ОДИФИК АЦИЯ )

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости

2. Инструменты

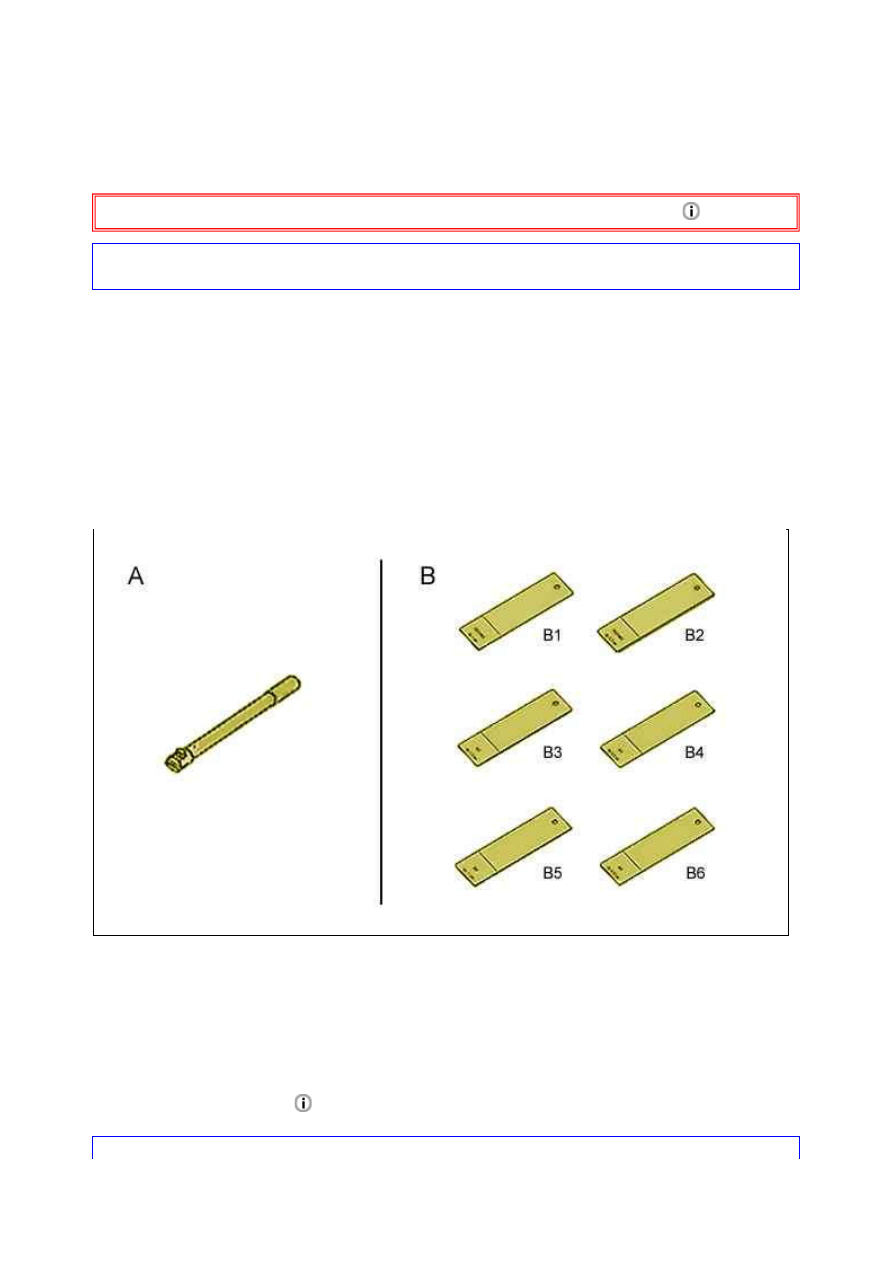

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .
Снимите :



Индивидуальные задние сиденья (См. руководство по эксплуатации )



Внутреннюю отделку

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть

Рисунок : E5AP35MD

18.01.2012
