Peugeot Partner (B9). Руководство - часть 203

5.2. Идентификация деталей, примыкающих к запчасти

(1a)

Пол грузового отделения

0,77

Мягкая сталь

(1b)

Левая боковина пола грузового отделения

1,47

Мягкая сталь

(1c)

Правая боковина пола грузового отделения  1,47

Мягкая сталь

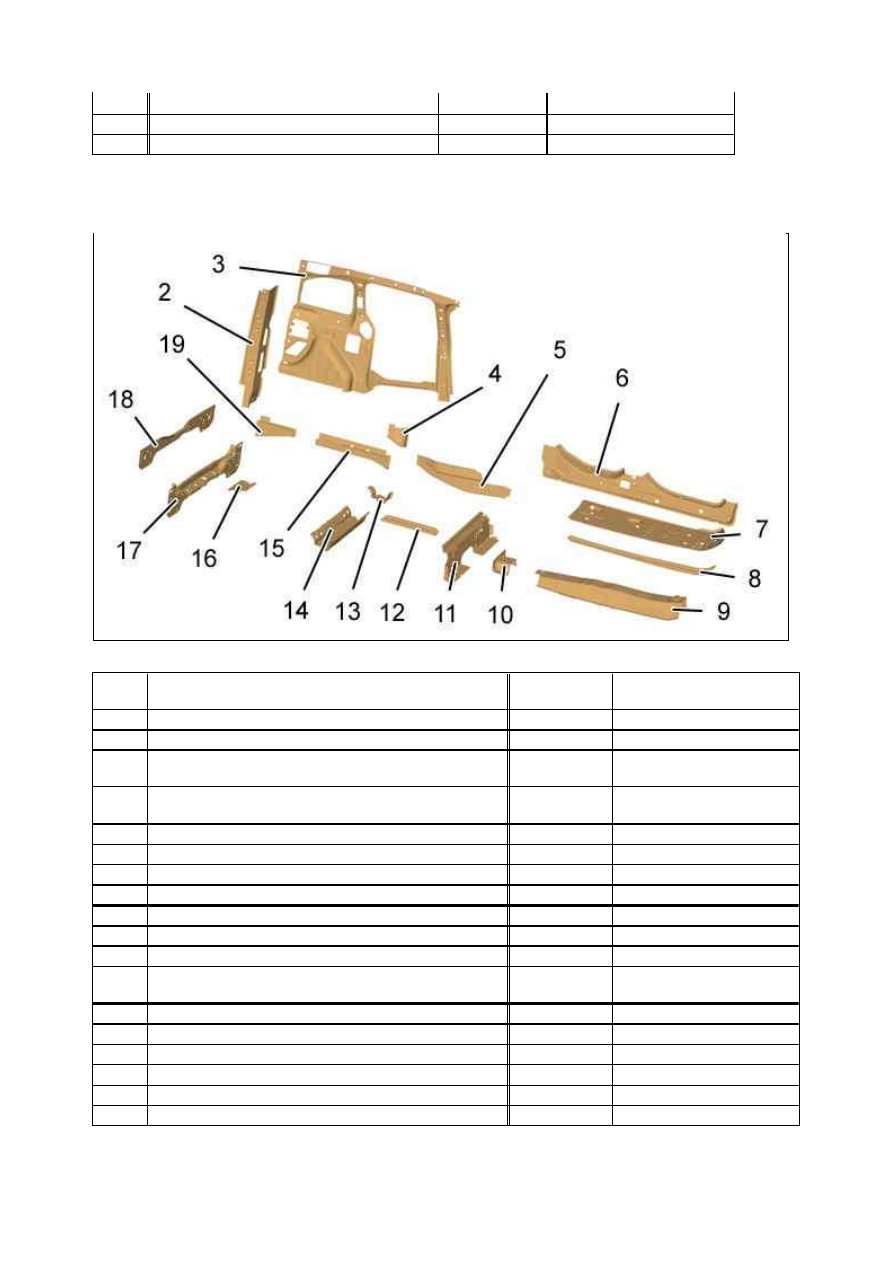

Рисунок : C4BM0V7D

М етка  Обозначение

Толщина (мм)  Характер/классификация

(2)

Стойка крышки багажника

0,77

HLE

(3)

Накладка заднего крыла (Левая и правая)

0,97

Мягкая сталь

(4)

Передний лонжерон (центральная часть) (правый и
левый)

1,95

HLE

(5)

Передний лонжерон (передняя часть) (левого и
правого)

1,95

HLE

(6)

Внутренний лонжерон  (правый и левый)

1,47

HLE

(7)

Передний пол (правый и левый)

0,67

Мягкая сталь

(8)

Внутренний лонжерон (правый и левый)

2

HLE

(9)

Туннель

1,47

HLE

(10)

Усилитель гофрированного пола

1,47

HLE

(11)

Поперечина гофрированного пола

0,87

HLE

(12)

Промежуточный лонжерон  Передняя часть

0,97

THLE

(13)

Наконечник поперечины заднего моста (правый и
левый)

1,47

HLE

(14)

Поперечина заднего моста

1,47

Мягкая сталь

(15)

Передний лонжерон (задняя часть) (левого и правого)    1,95

HLE

(16)

Элемент усиления крепления скобы замка

1,47

HLE

(17)

Обивка задней панели

0,87

Мягкая сталь

(18)

Задняя панель

0,87

Мягкая сталь

(19)

Удлинитель лонжерона  (спереди)

1,80

THLE

18.01.2012

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

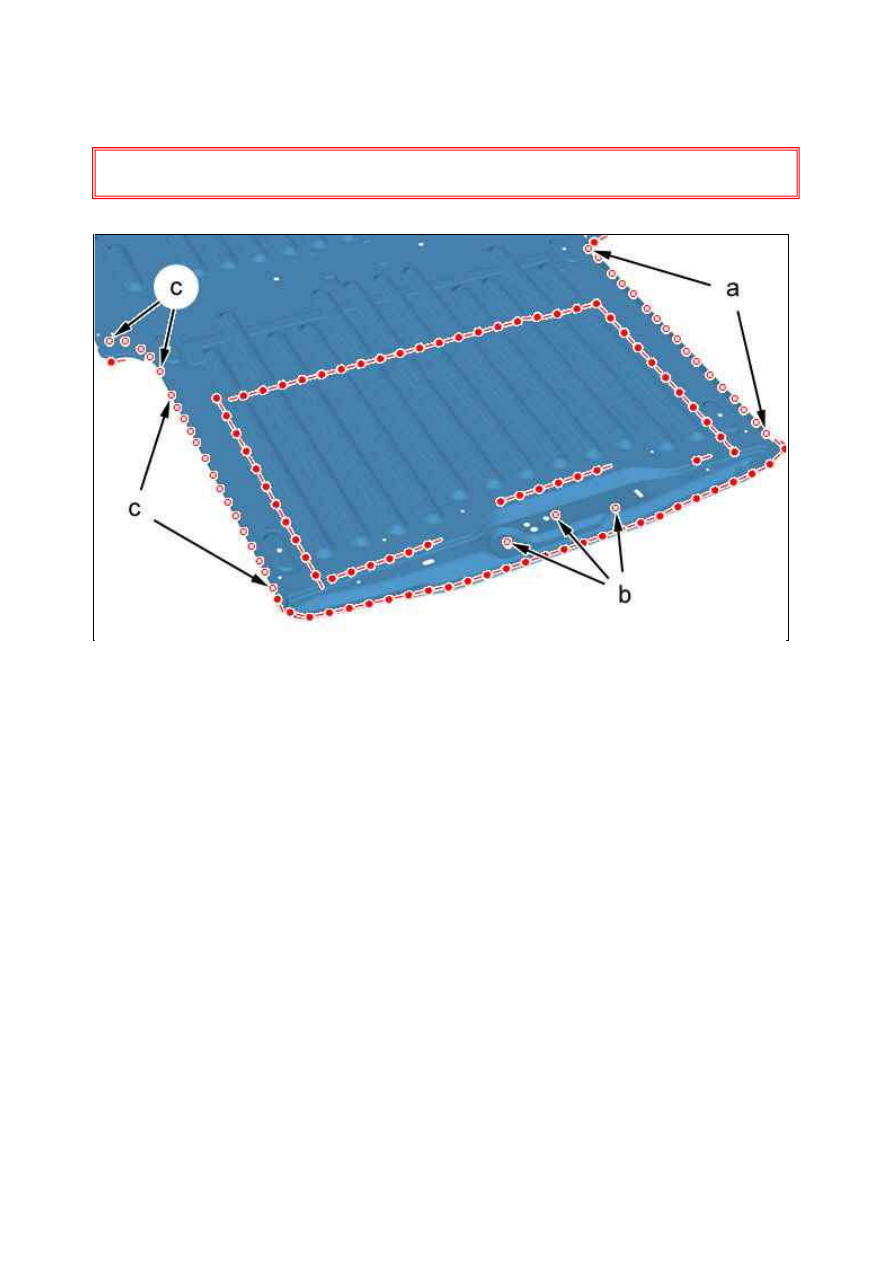

Разметить и просверлить отверстия Ø 6,5 мм (или 8 мм для элементов значительной толщины) для
последующей точечной сварки ( в "a", "b", "c").
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4BM0V8D

18.01.2012

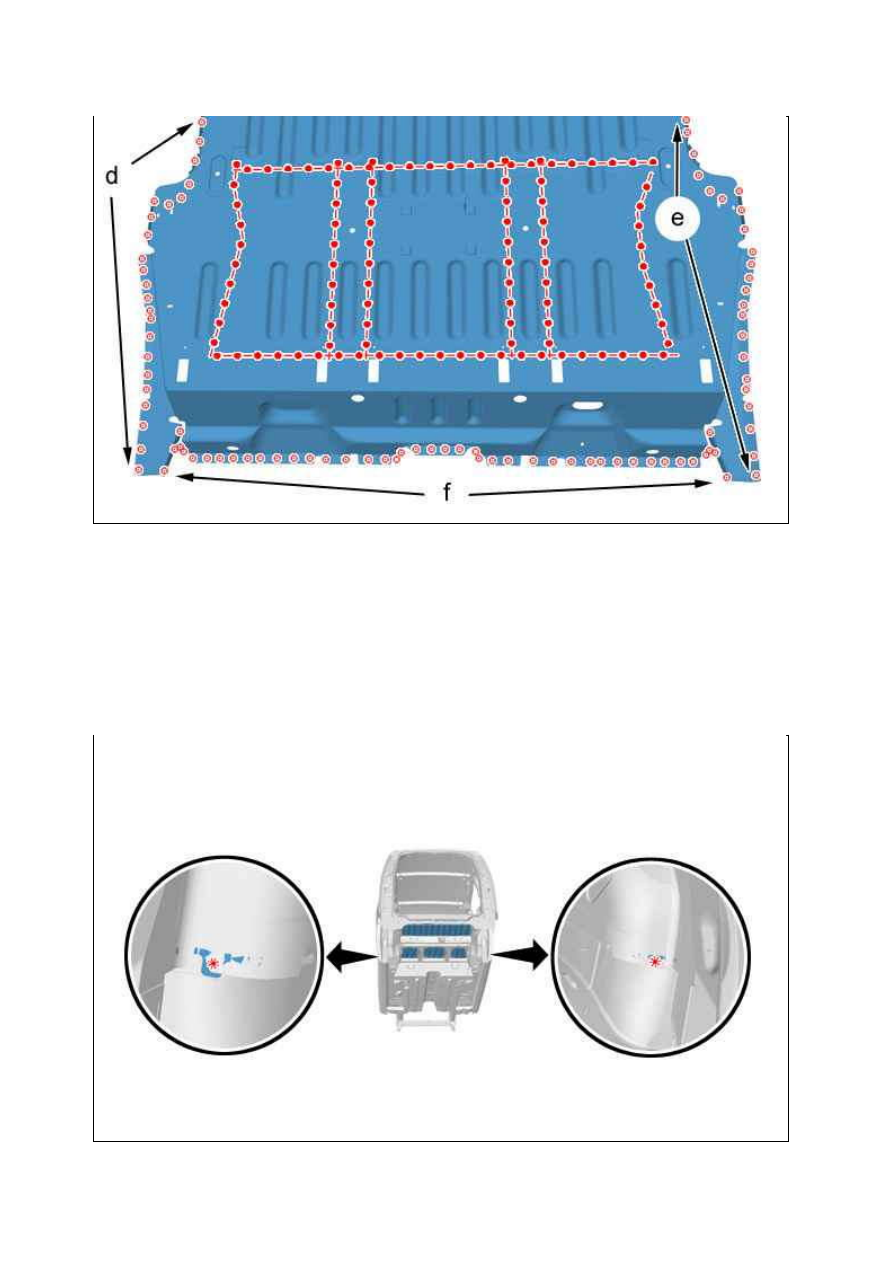

Разметить и просверлить отверстия Ø 6,5 мм (или 8 мм для элементов значительной толщины) для
последующей точечной сварки ( в "d", "e", "f").
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Отрезание пола грузового отделения от кузова

Рисунок : C4BM0V9D

Рисунок : C4BM0VAD

18.01.2012

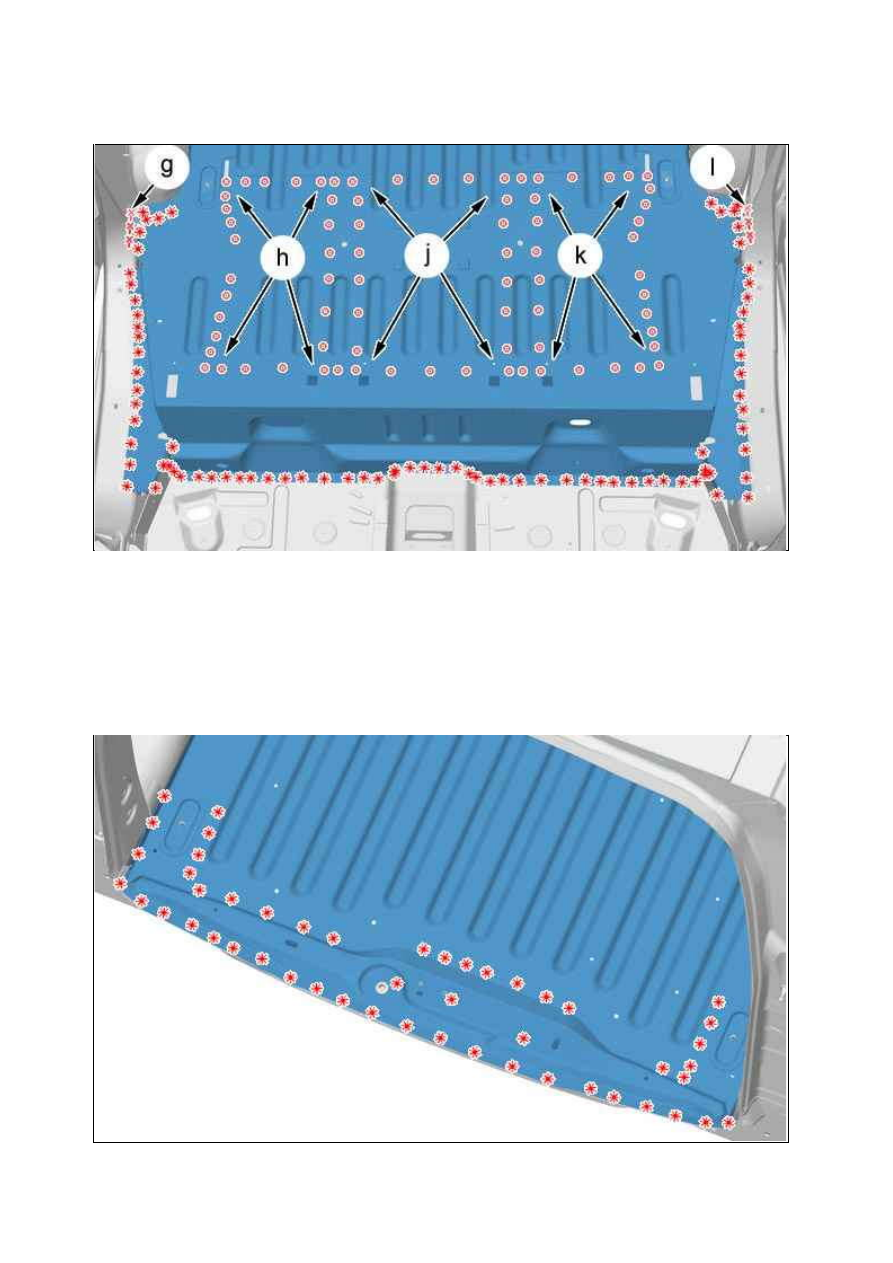

Высверлить точки в 2 толщинах для последующей пробочной сварки.

Высверлить 86 точек электросварки в 2 толщинах для дальнейшей пробочной сварки снизу автомобиля ( в
"h", "j", "k").

ПРИМ ЕЧАНИЕ : Число точек электросварки приводится в качестве справки и может изменяться.

Сошлифовать сварочные швы MIG ( в "g, "l").
Вырезать другие точки на 1 толщине.

Рисунок : C4BM0VBD

Рисунок : C4BM0VCD

18.01.2012
