Нанести слой фосфатной грунтовки на зачищенные зоны.

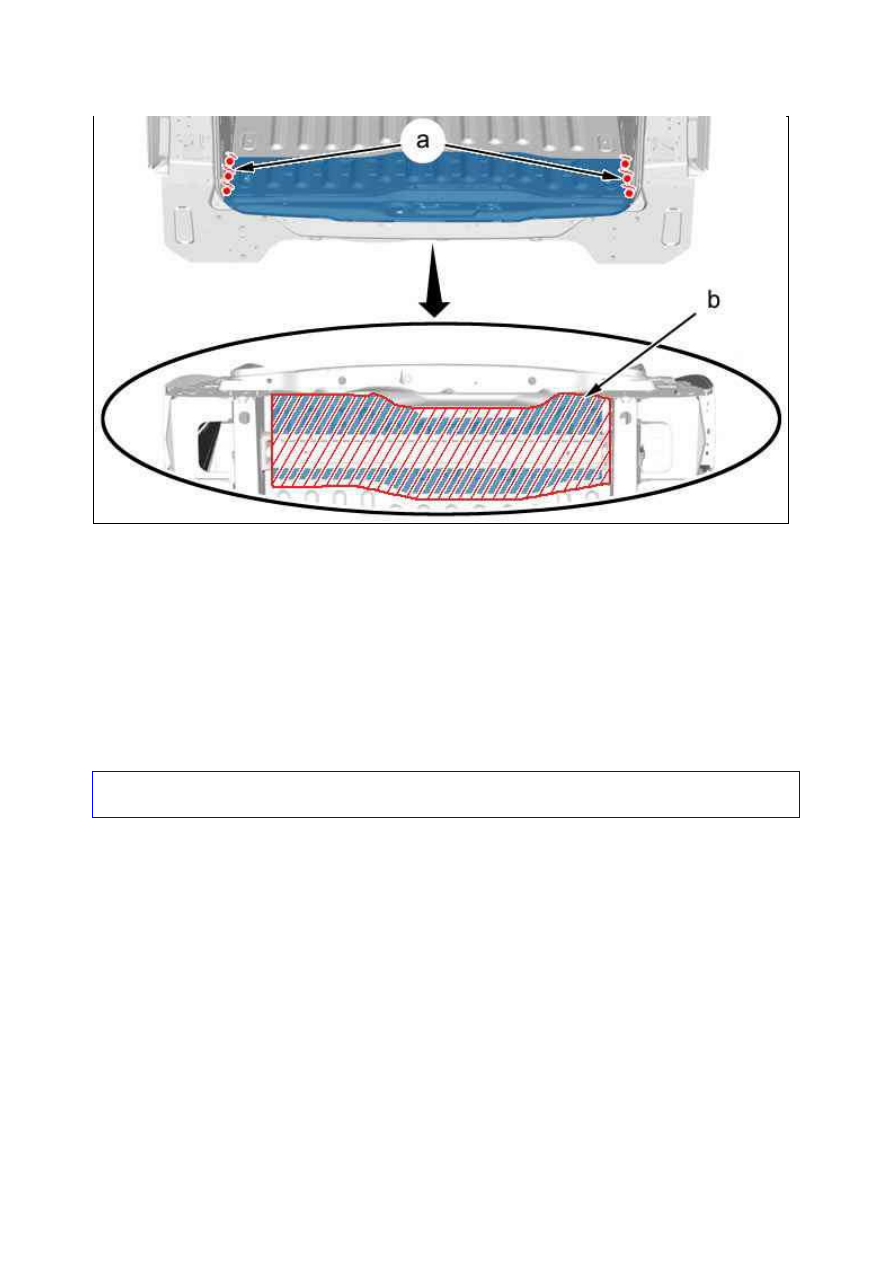

Нанести герметик (Индекс: A1) ( в "a").
Нанести антигравийное покрытие категории "C4" ( в "b").
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

11. Дополнительные операции

Снимите электропроводку и съёмные элементы.

12. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4BM0P3D

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЕ РАСПАШ НЫЕ ДВЕРИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

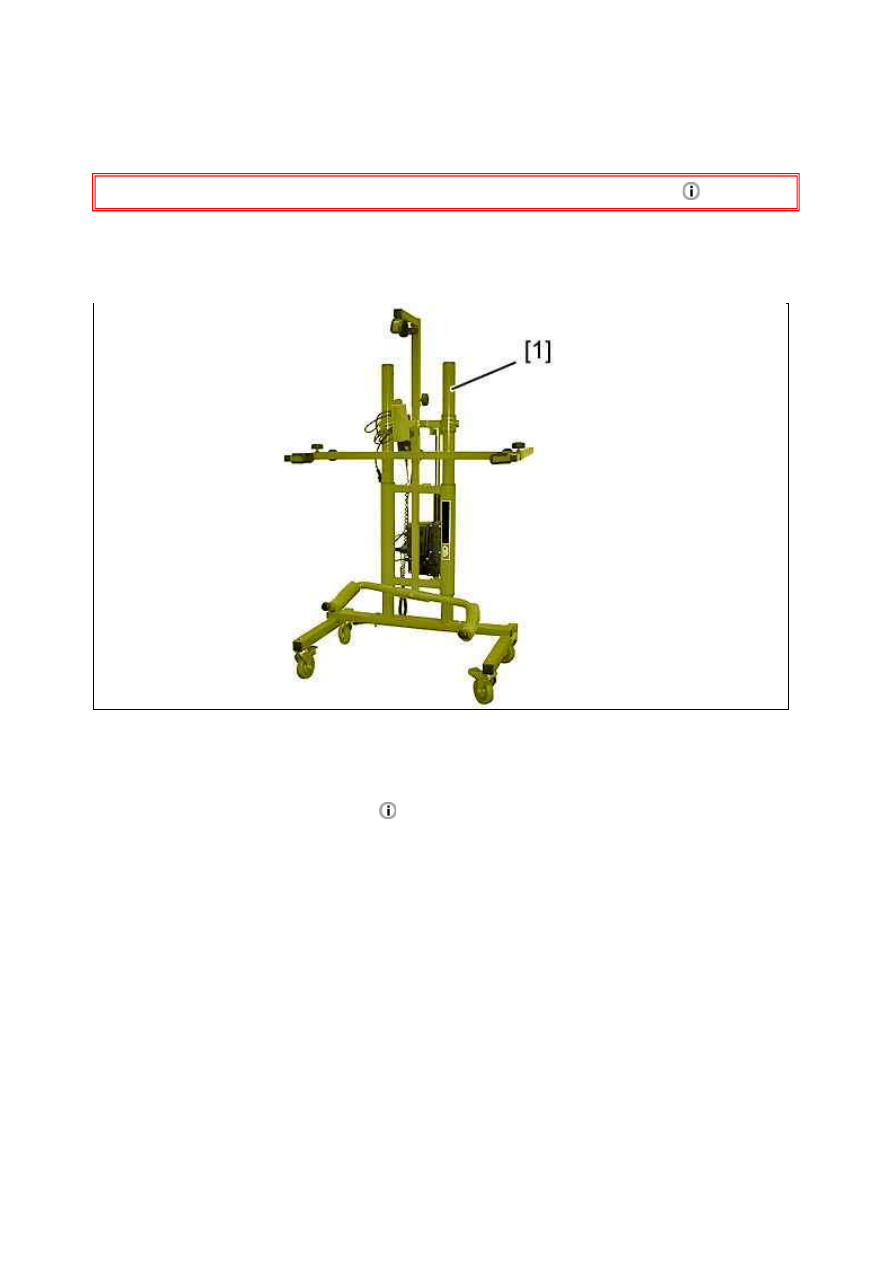

[1]подвижная опора для позиционирования двери (См. каталог оборудования).

2. Снятие

Отсоединить аккумуляторную батарею

.

2.1. Задняя левая распашная дверь

Открыть : Заднюю распашную дверь (левый).

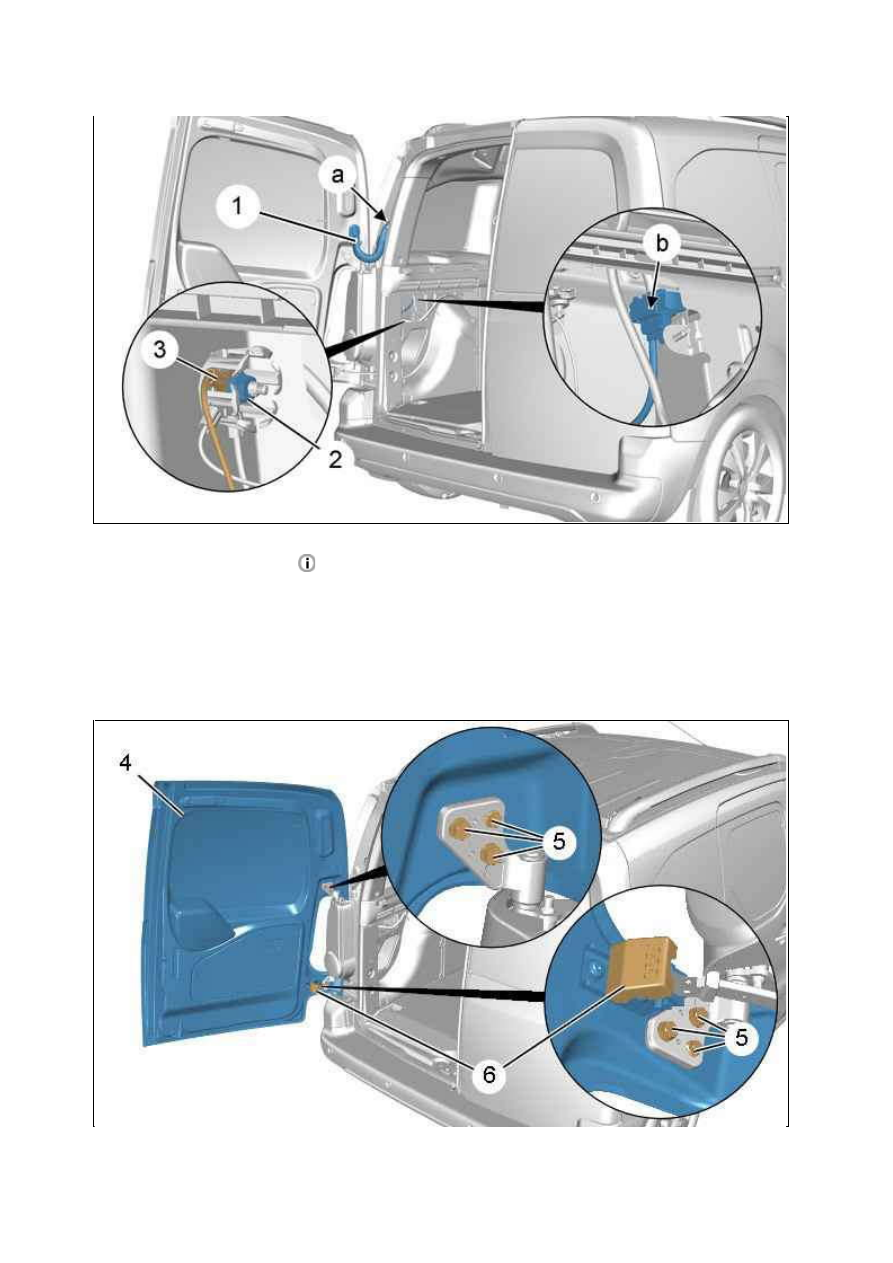

Рисунок : E5AM0LRD

18.01.2012

Отвернуть гайку (2).
Отделите : Массовый провод (3).
Отсоединить ­ Отсоедините разъем  (в "b").
Отделите :



Втулка (1) (в "a") ; При помощи тонкой отвертки



Жгут проводов задней распашной двери

Рисунок : C4CM24PD

Боковая отделка багажника

.

Рисунок : C4BM0YFD

18.01.2012

Зафиксировать заднюю распашную дверь (4) (левый) ; С помощью приспособления [1].
Разблокировать тягу (6) задней распашной двери (4) (левый).
Отсоединить привод отпирания тяги (6) от задней двери (4) (левый).
Снимите :



болтов (5)



Заднюю распашную дверь (4) (левый)

2.2. Задняя распашная дверь

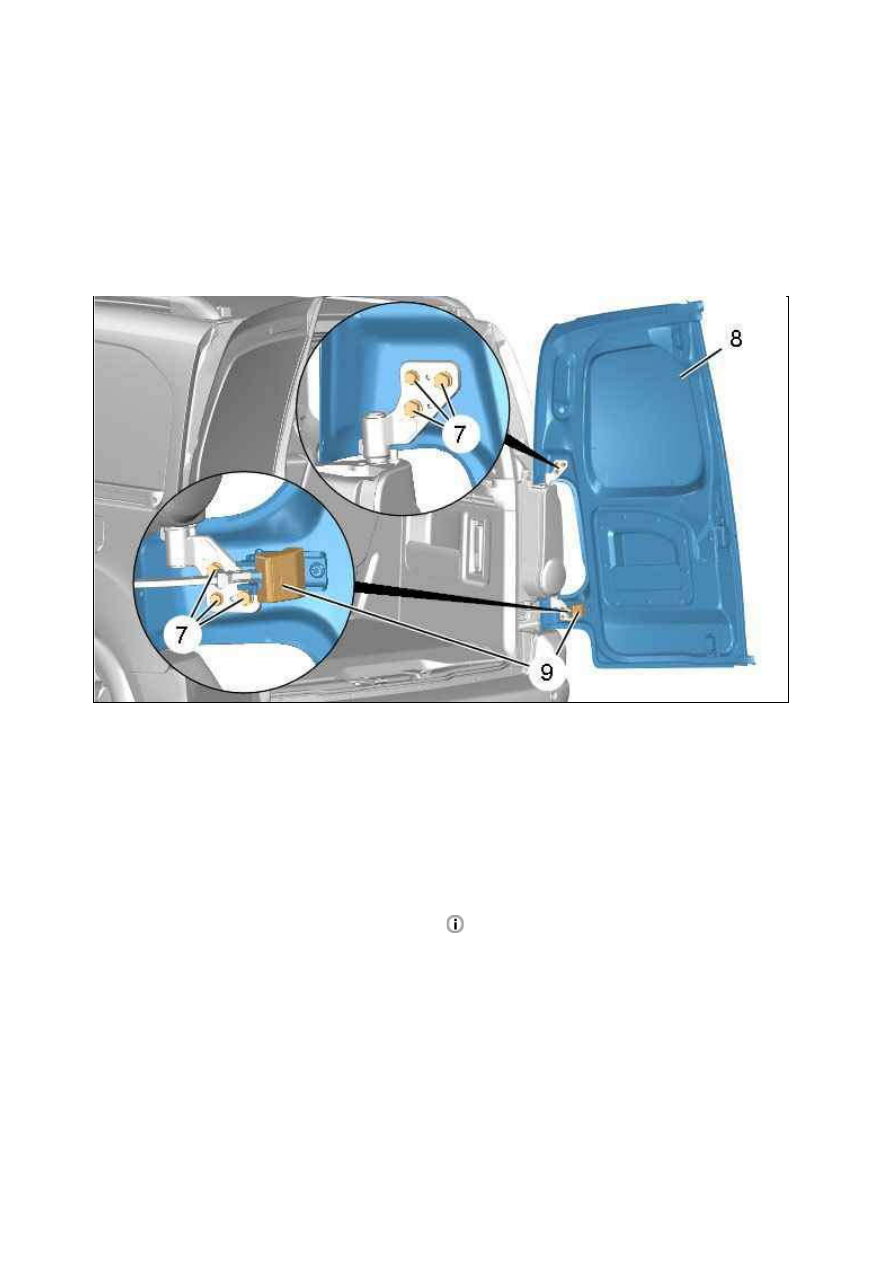

Открыть Заднюю распашную дверь (справа).

Зафиксировать заднюю распашную дверь (8) (справа) ; С помощью приспособления [1].
Разблокировать тягу (9) задней распашной двери (8) (справа).
Отсоединить привод отпирания тяги (9) от задней двери (8) (справа).
Снимите :



болтов (7)



Заднюю распашную дверь (8) (справа)

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.

Подсоедините обратно аккумуляторную батарею

.

Проверьте функционирование электрооборудования.

4. Регулировки

4.1. Задняя распашная дверь

Рисунок : C4BM0YGD

18.01.2012
