Peugeot Partner (B9). Руководство - часть 212

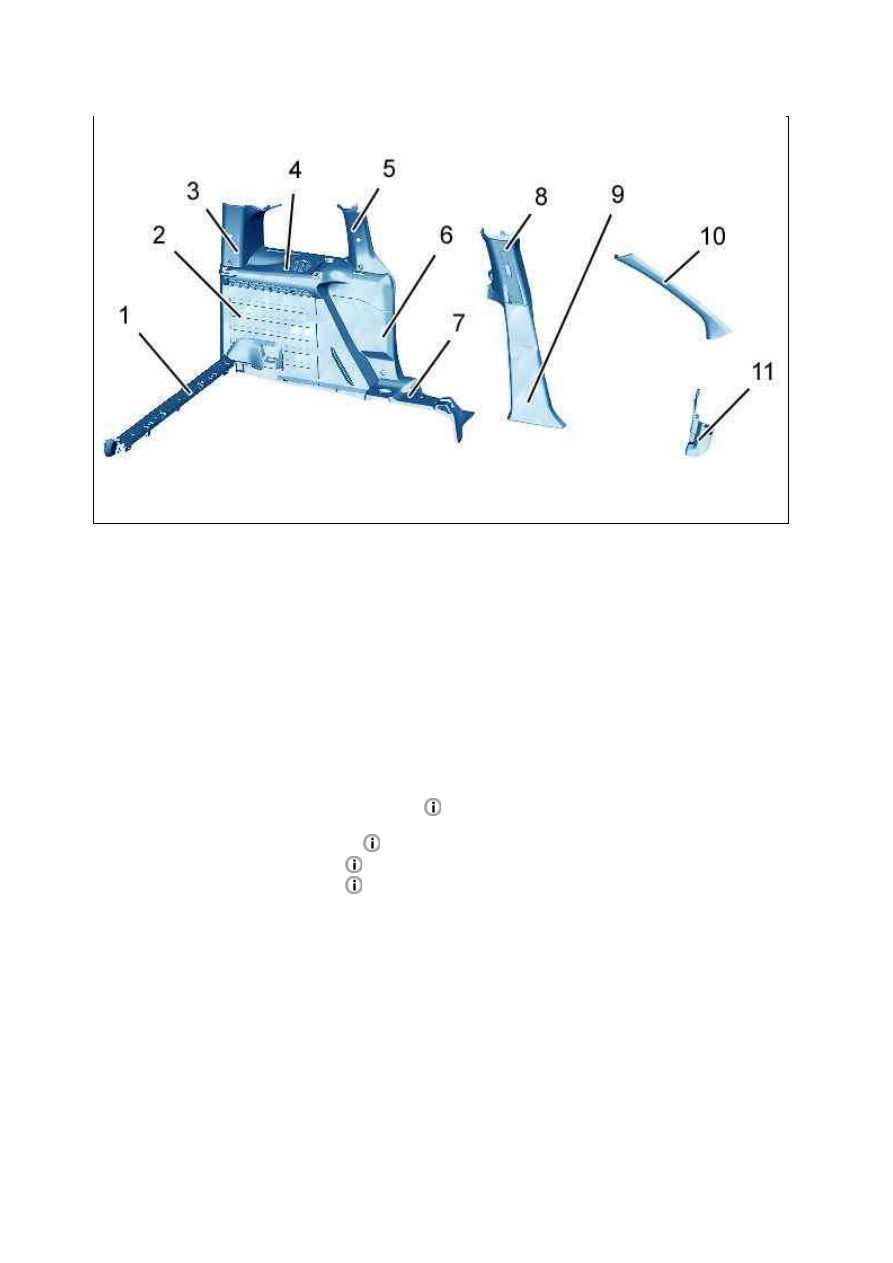

(1) Облицовка порога багажника.
(2) Боковую отделку багажника .
(3) Обивка задней стойки.
(4) Опора полки.
(5) Верхняя панель отделки задней стойки .
(6) Накладка задней колесной арки.
(7) Отделка порога двери : Боковой.
(8) Верхняя облицовка центральной стойки .
(9) Нижняя облицовка центральной стойки .
(10) Облицовка стоек ветрового стекла.
(11) Панель отделки передней стойки.

3. Снятие

Снимите :



Отсоединить аккумуляторную батарею



Задние сиденья (Ряд 2 / 3) (См. руководство по эксплуатации)



Передний ремень безопасности

 (частично)



Задний ремень безопасности

 (частично)



Задний ремень безопасности

(Ряд 3) (частично)



Уплотнение двери (спереди) (Частично)



Уплотнение двери (задняя) (Частично)

Уплотнитель проема багажника (Частично).

Рисунок : C5GG05PD

18.01.2012

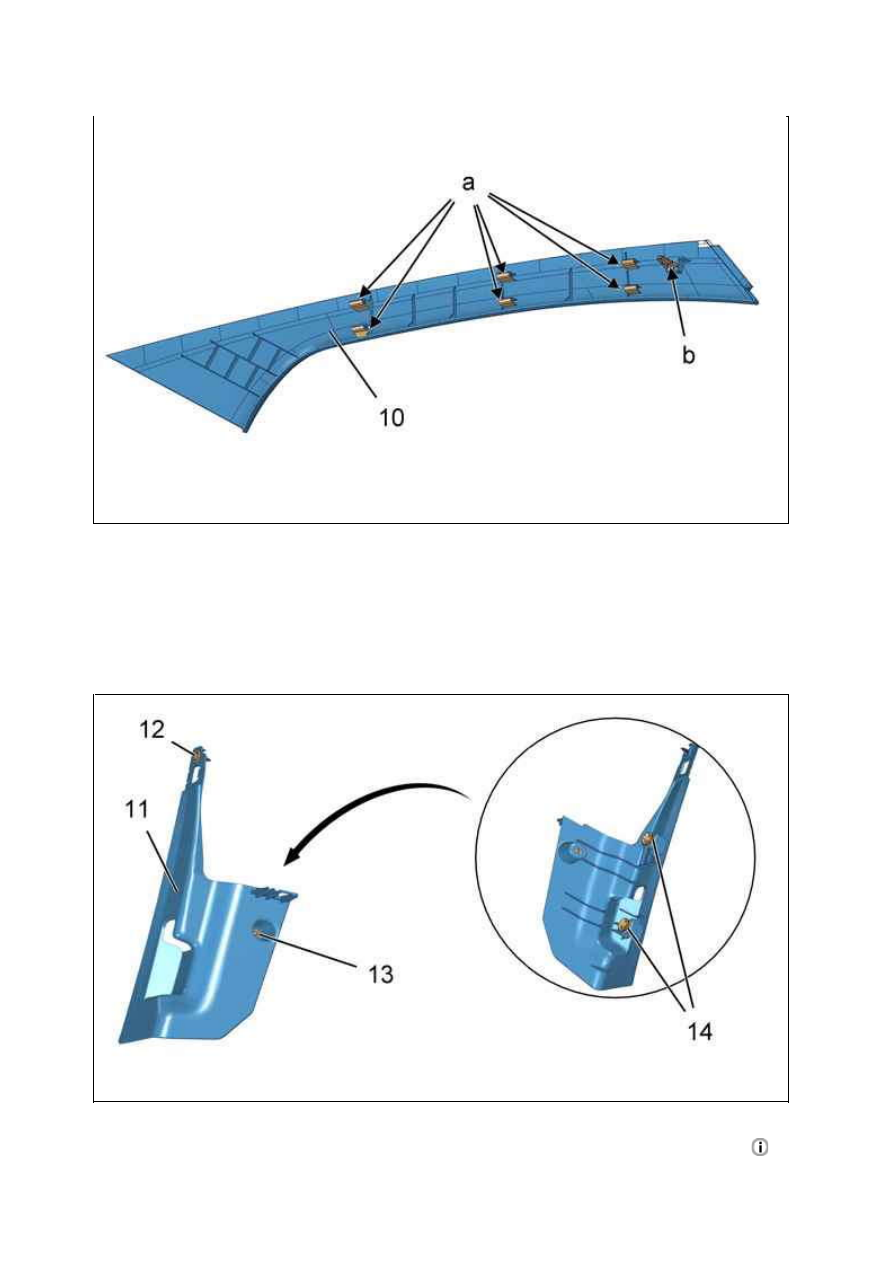

Отсоедините отделку стойки ветрового стекла (10) ( в "a") ; С помощью приспособления [1].
Отделите :



Установочный штырь ( в "b")



Верхнюю часть отделки потолка

Снимите облицовку стойки проема (10).

ПРИМ ЕЧАНИЕ :

Предварительно снять боковины и нижнюю накладку приборной панели

.

Рисунок : C5GM0WJD

Рисунок : C5GM0WKD

18.01.2012

Снимите :



Болт (12)



Гайку (13)



Отсоедините фиксаторы (14) ; С помощью приспособления [1]



Отделить отделку (11) ручки открытия капота



Снимите : Нижнюю отделку передней стойки (11)

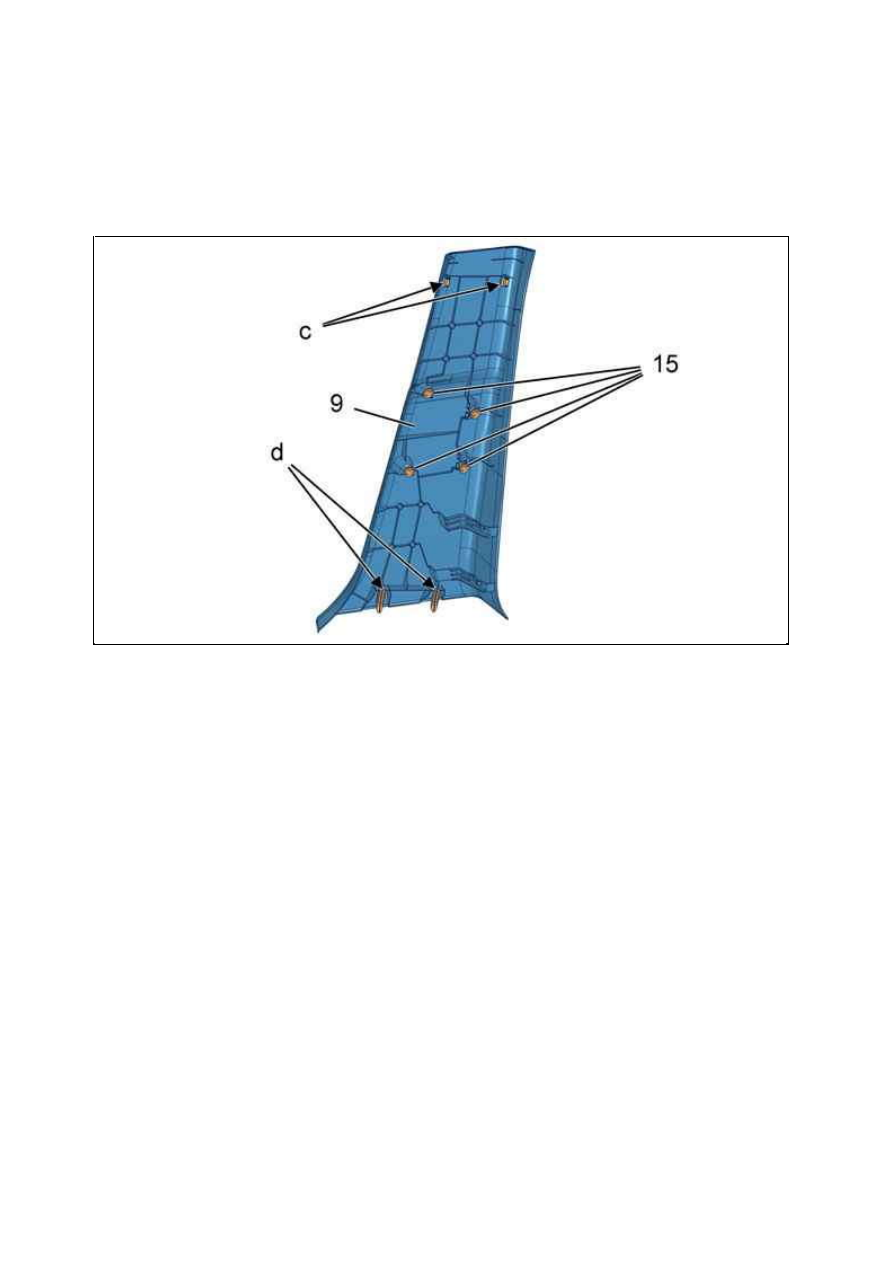

Отсоедините в следующем порядке ; С помощью приспособления [1] :



выступы ( в "c")



фиксаторов (15)

Отделить выступы от их гнезд ( в "d").
Снять панель отделки (9).

Рисунок : C5GM0WLD

18.01.2012

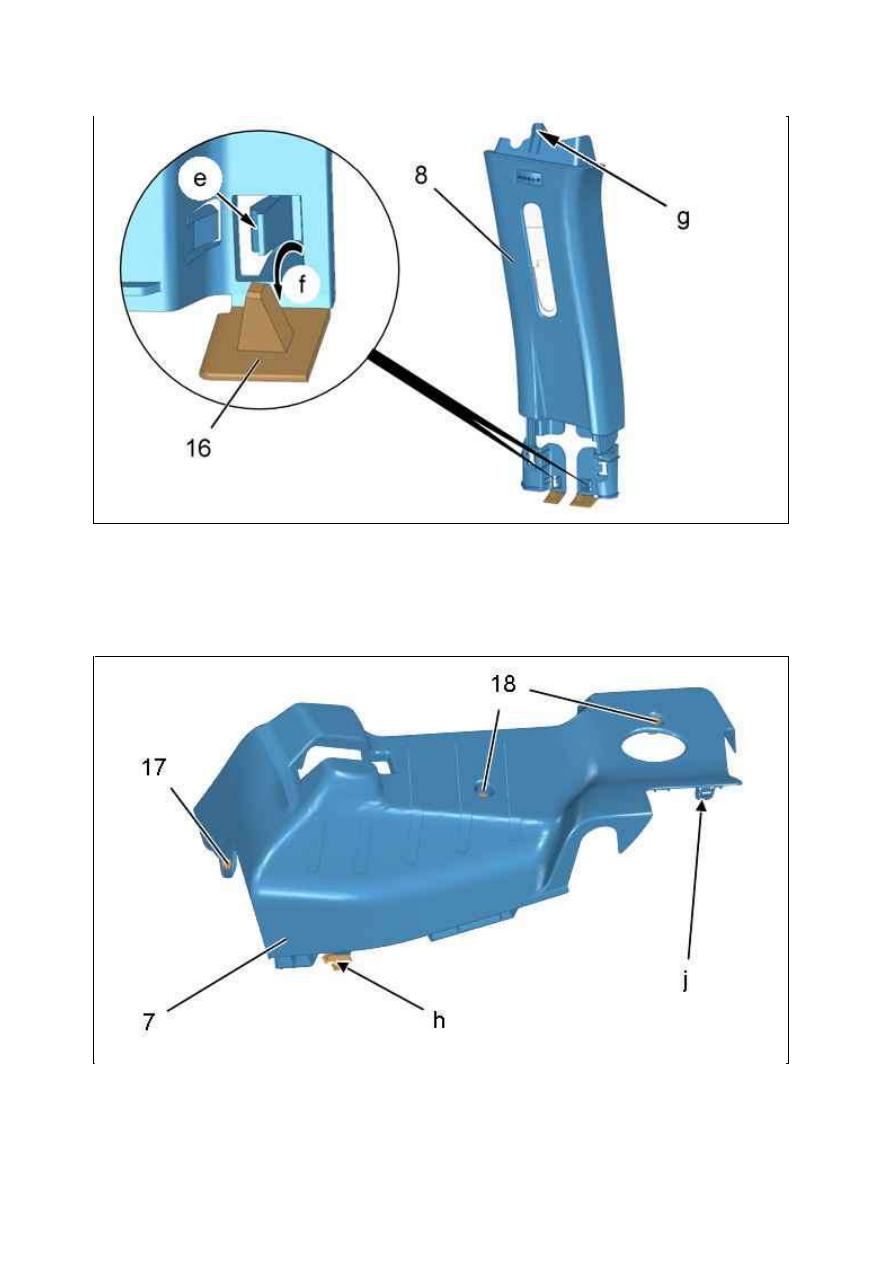

Открыть крышку замка (16) (как показано стрелкой "f") (с каждой стороны).
Разблокировать : Крепление ( в "e") (с каждой стороны).
Отделить нижнюю часть отделки (8), затем направляющие ( в "g").
Снять панель отделки (8).

Снимите :



Гайку (17)



Болты (18)

Рисунок : C5GM0WMD

Рисунок : C5GG05QD

18.01.2012
