СНЯТИЕ ­ У СТАНОВК А : ЗАМ ОК  К РЫШ К И БАГАЖНИК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Открыть крышку багажника .

Отсоединить аккумуляторную батарею

.

Снять накладку двери багажного отделения

.

3. Снятие

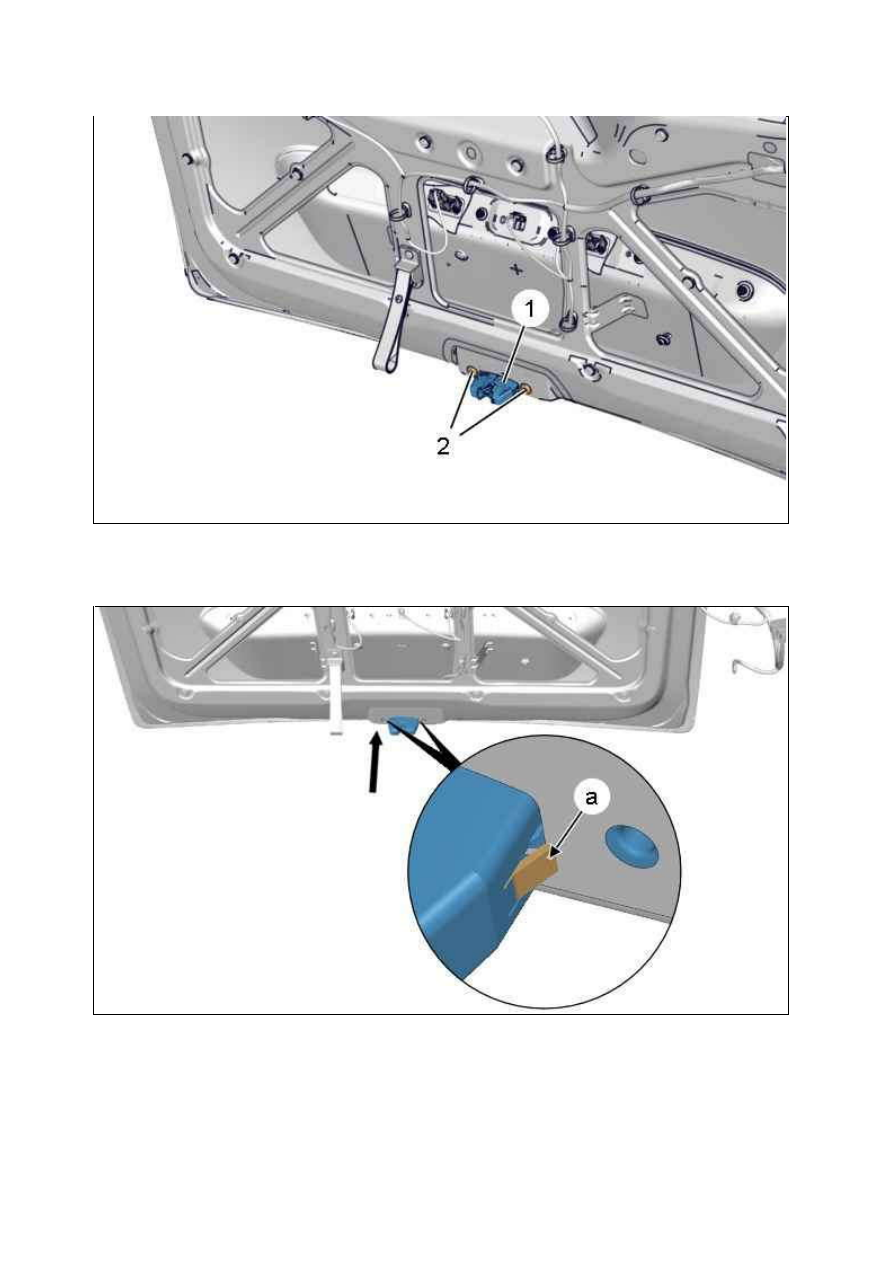

Рисунок : E5AP30WD

18.01.2012

Снимите : Винты (2) замка двери багажного отделения (1).

Отсоединить : Замок задней откидной двери (1) ( в "a") ; С помощью приспособления [1].
Снять замок двери багажного отделения (1) (в соответствии со стрелкой ).

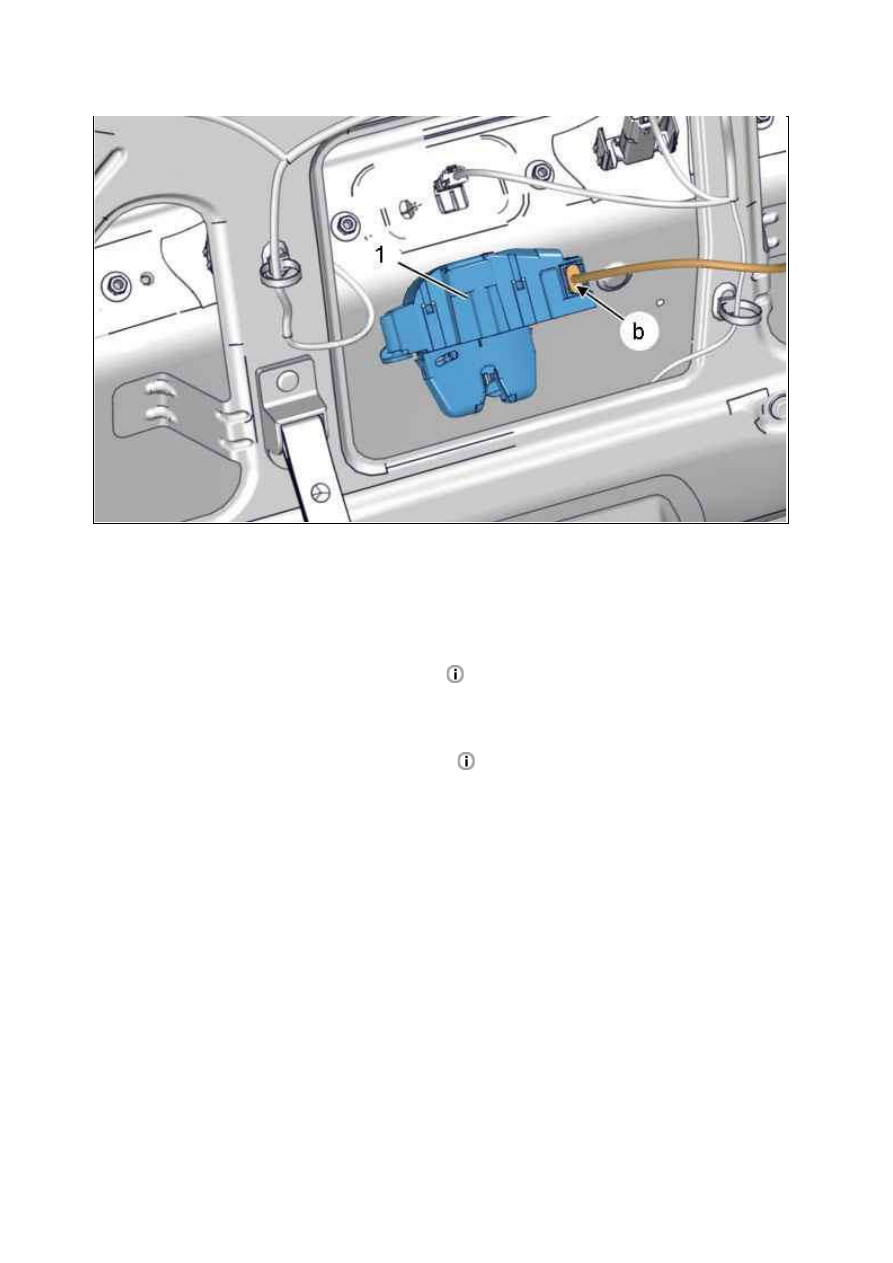

Рисунок : C4BM0XJD

Рисунок : C4BM0XKD

18.01.2012

Отсоедините разъем ( в "b").
Снимите : Замок задней откидной двери (1).

4. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затянуть болты (2) моментом 0,8 ± 0,2 дН.м .

Подсоедините обратно аккумуляторную батарею

.

ПРИМ ЕЧАНИЕ : Проверить работу замка двери багажного отделения (1) перед установкой обивки двери
багажного отделения.

Установите :

Обивку крышки багажного отделения

.

Проверьте функционирование электрооборудования.

Рисунок : C4BM0XLD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : К РЫШ К А БАГАЖНОГО ОТДЕЛЕНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Откройте дверь багажного отделения ­ Заблокировать замок в закрытом положении.

Отсоединить аккумуляторную батарею

.

3. Снятие

Рисунок : E5AP30WD

18.01.2012
