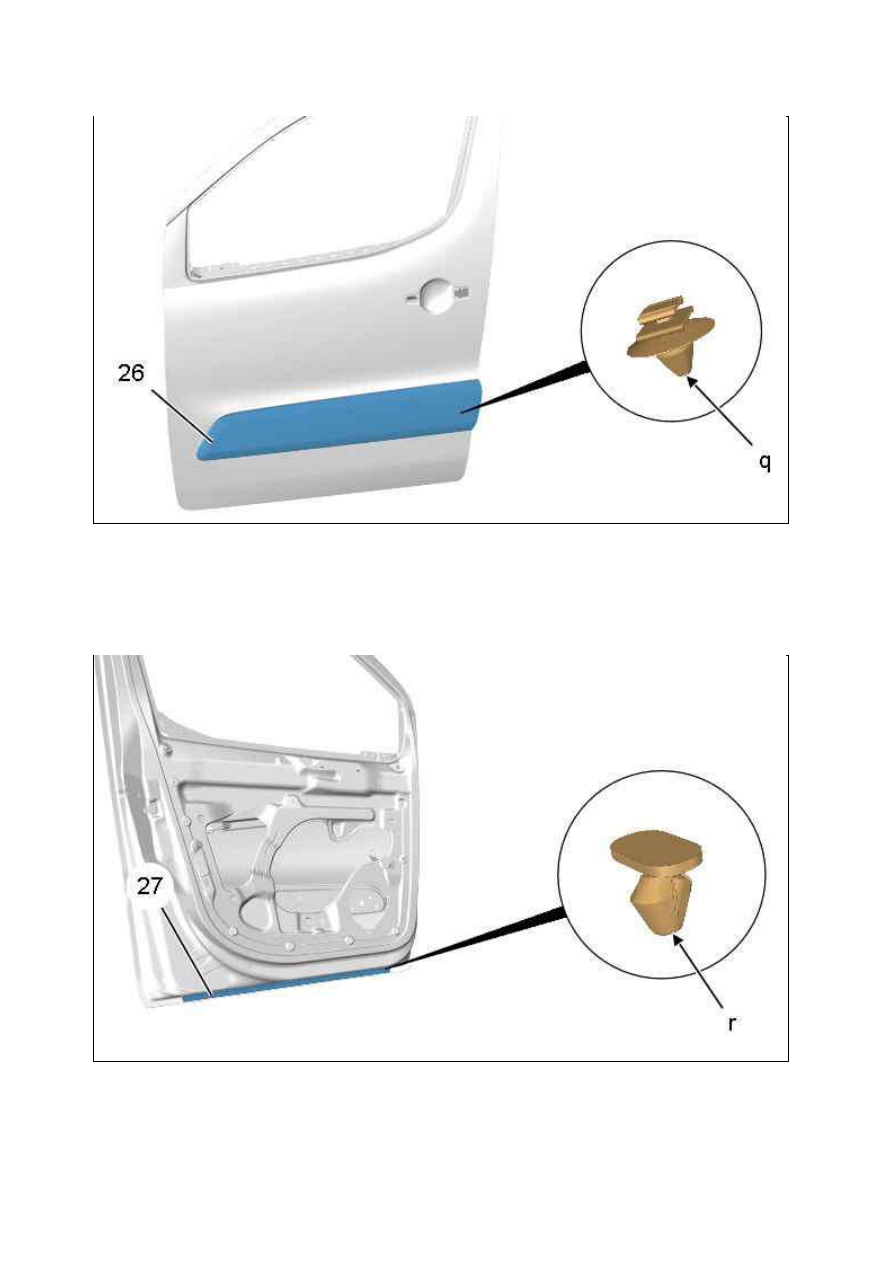

Отсоедините фиксаторы ( в "q") ; С помощью приспособления [1350­ZZ].
Снимите : Защиту двери (26).

3.15. У плотнители

Отсоедините фиксаторы ( в "r") ; С помощью приспособления [1350­ZZ].
Извлечь сальник (27).

Рисунок : C4CM21WD

Рисунок : C4CM21XD

18.01.2012

4. Сборка

ВНИМ АНИЕ : Систематически заменять : Дефектные фиксаторы.

ВНИМ АНИЕ : Проверить работу всех механизмов перед установкой листа уплотнителя двери.

ВНИМ АНИЕ :  Установите  новые  уплотнения  без  складок  и  разрывов  ;  Необходима  полная  чистота
опорной  поверхности  на  панели  двери ;  Провести  роликом  по  предварительно  наклеенному  листу ;  Эти
рекомендации необходимы, чтобы избежать возможного проникновения воды, пыли или шума.

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства с индексом "J1".

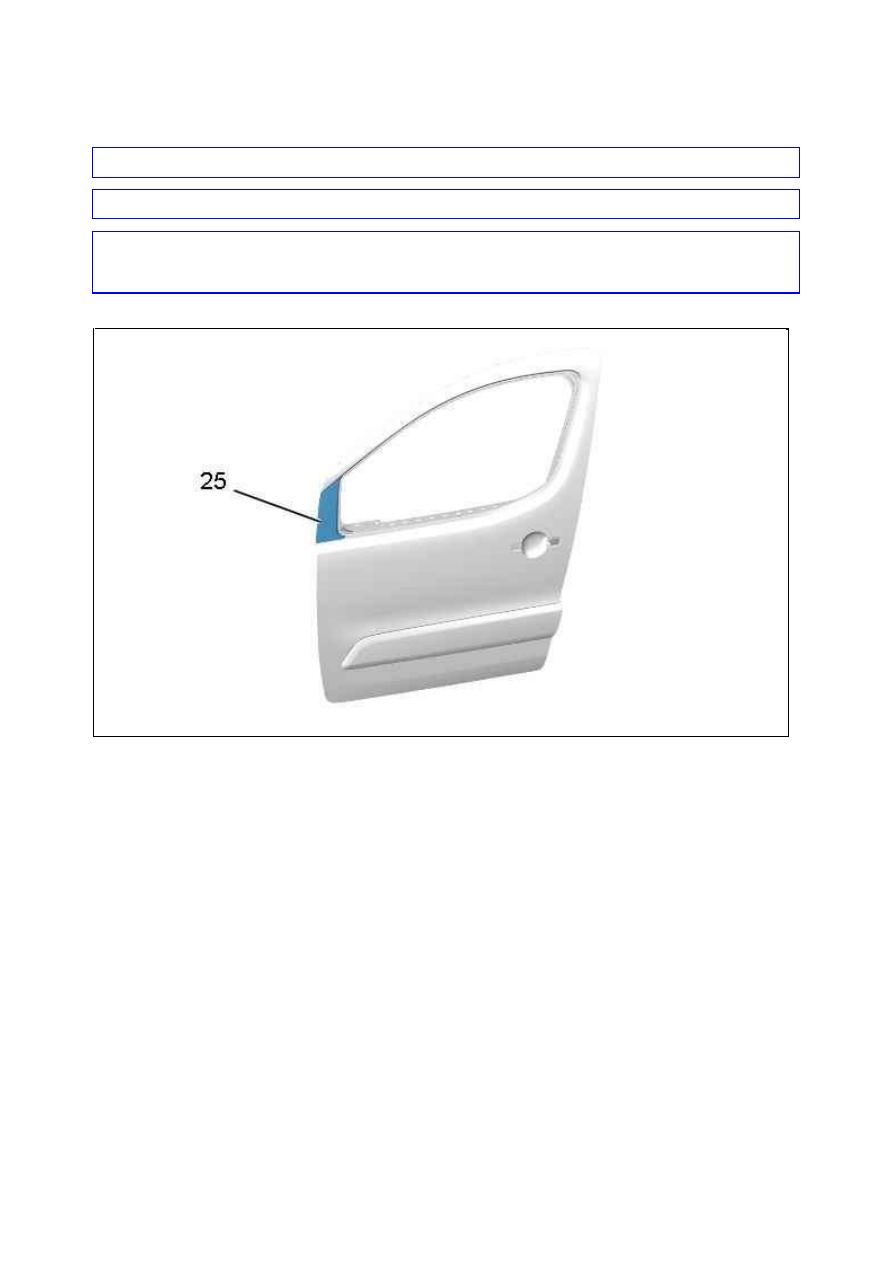

Установите ­ Наклеить : Боковую самоклеющуюся накладку передней двери (25).
Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



болтов (2), (3), (4) моментом 0,25 ± 0,05 дН.м



болтов (13), (14) моментом 0,5 ± 0,1 дН.м



болтов (18) моментом 1 ± 0,2 дН.м



гайки (21), (22) моментом 1 дН.м

Проверьте функционирование различного оборудования.

Рисунок : C4CM21VD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : СТЕК ЛО БОК ОВОЙ ДВЕРИ (СПЕРЕДИ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

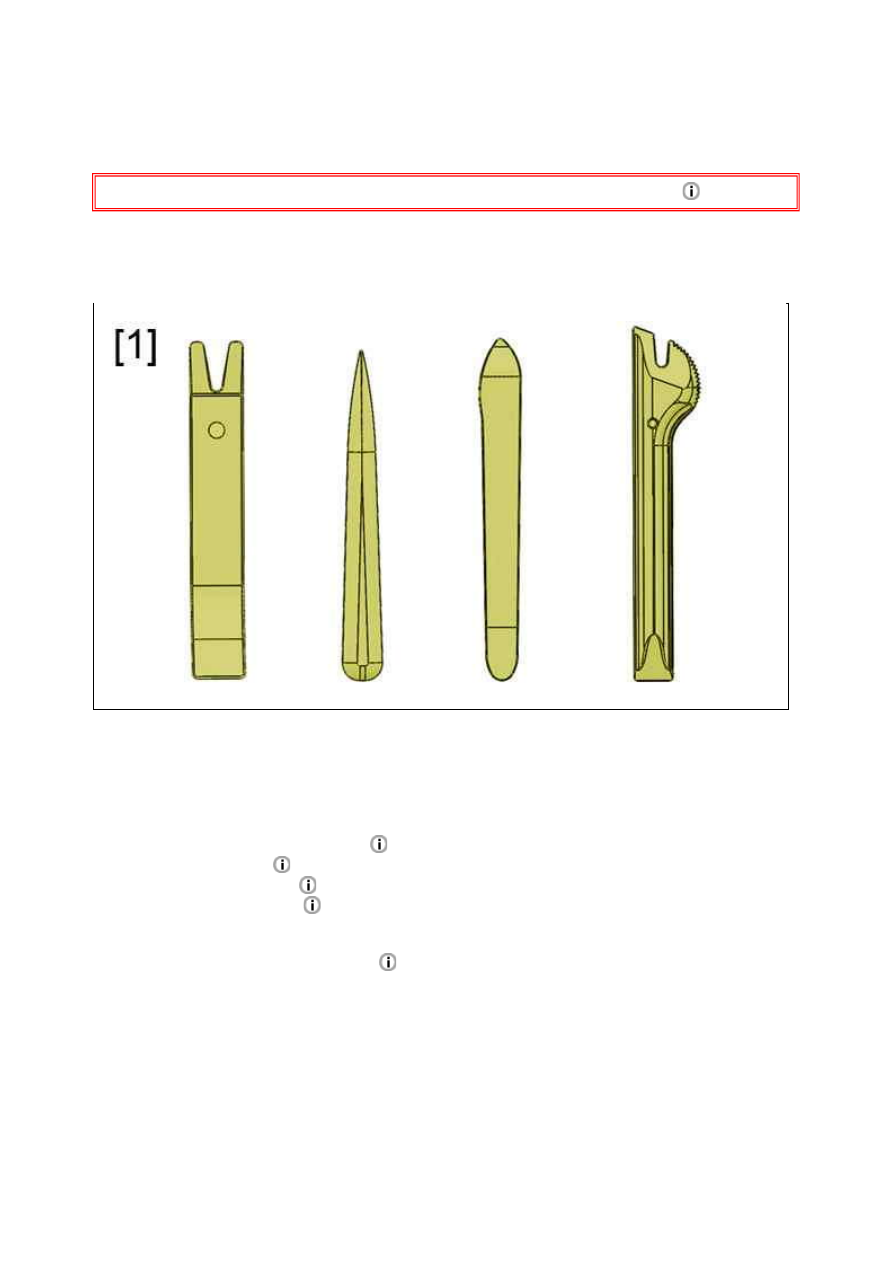

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Открыть переднюю дверь.
Снимите :



Панель отделки передней двери



Наружное зеркало



К ронштейн динамика

 (спереди)



У плотнительный лист

Опустить стекло передней двери.

Отсоединить аккумуляторную батарею

.

3. Снятие

3.1. Подвижное стекло

Рисунок : E5AP30WD

18.01.2012

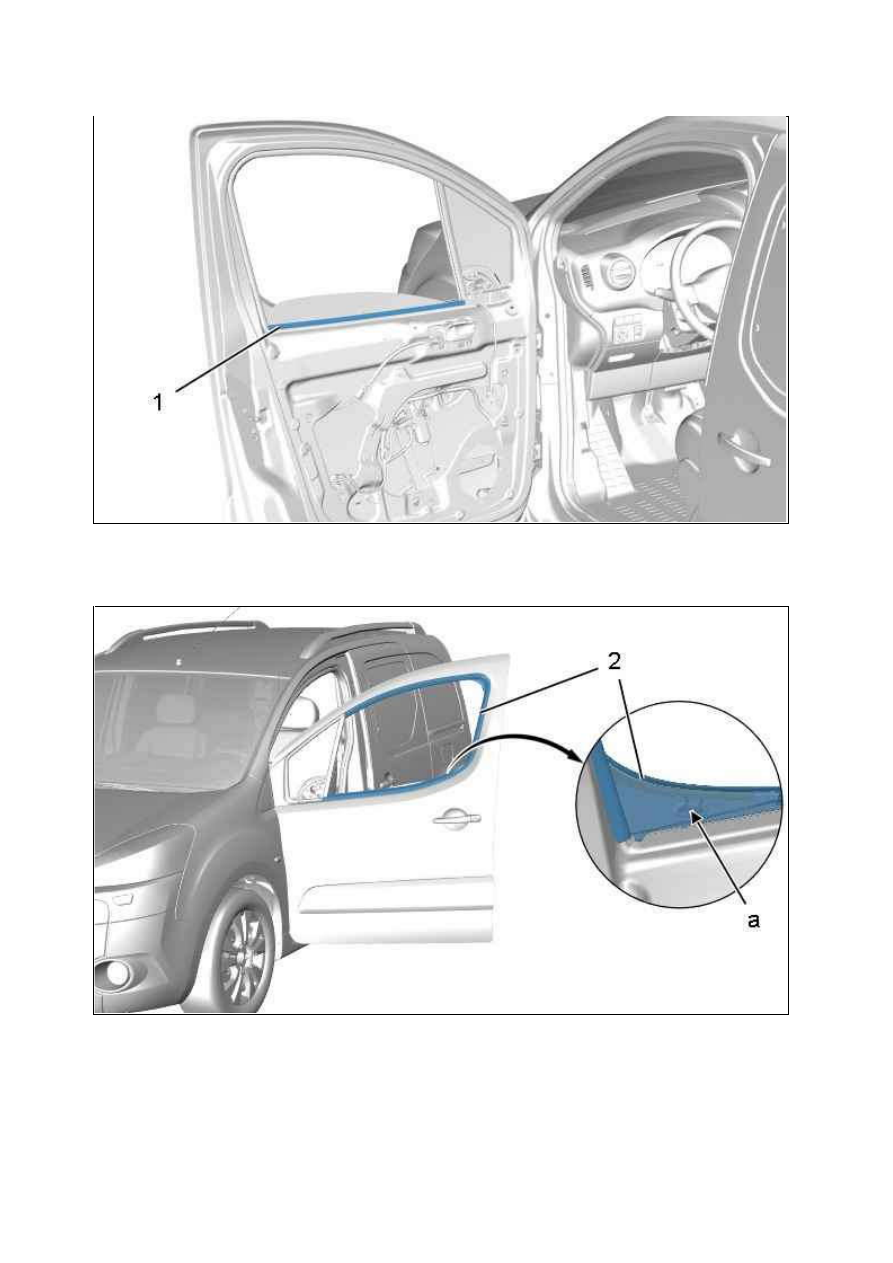

Снимите : Нижний уплотнитель стекла на двери (1) ; С помощью приспособления [1].

Освободить уплотнитель направляющей стекла передней двери (2) ( в "a").
Снять вкладыш уплотнения направляющей стекла передней двери (2).
Снять уплотнение направляющей стекла передней двери (2).

Рисунок : C4CM1UGD

Рисунок : C4CM1UHD
