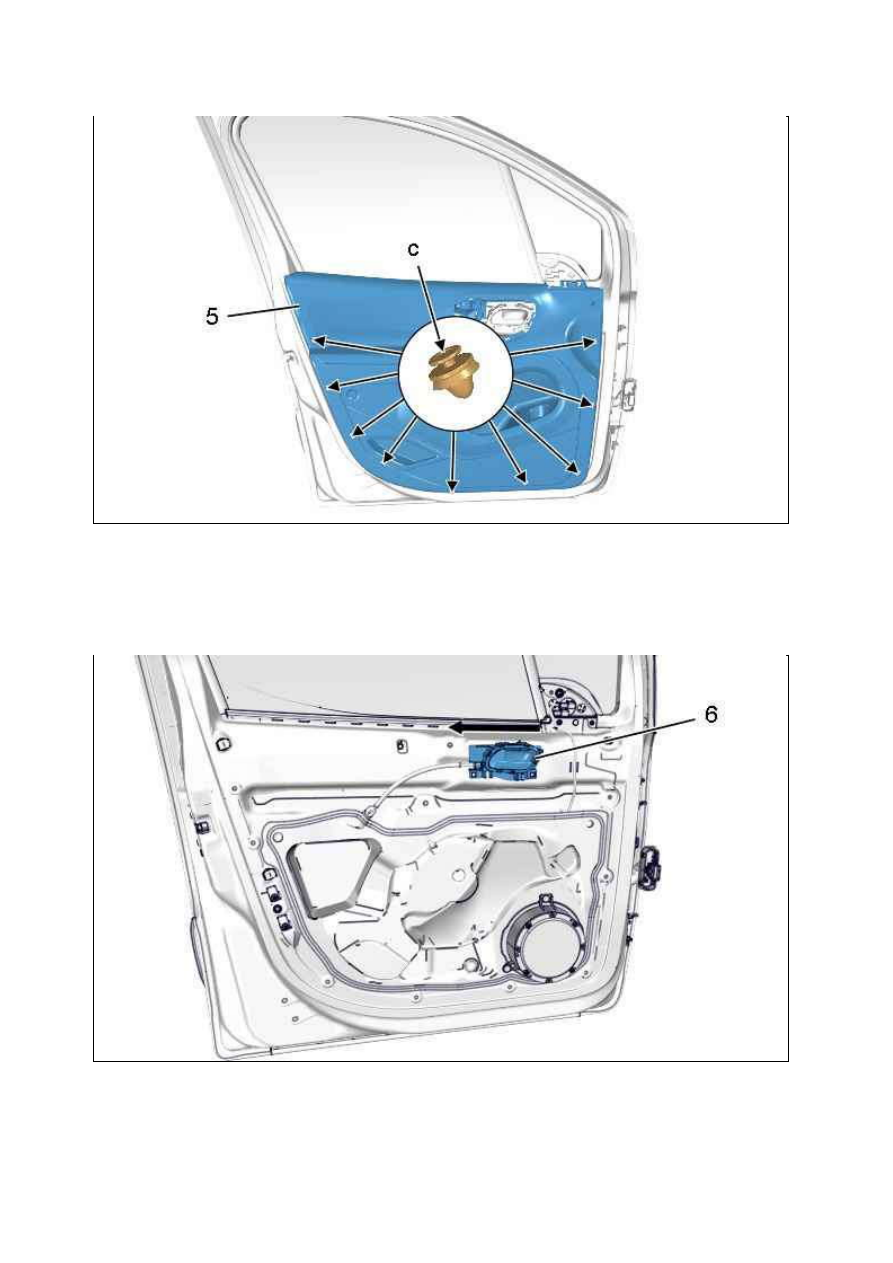

Отсоединить : Панель отделки передней двери (5) ( в "c") ; С помощью приспособления [1350­ZZ].
Снять панель передней двери (5).

3.2. Внутренняя кнопка для разблокирования

Отделить ручку открывания изнутри салона (6) (в соответствии со стрелкой ).

Рисунок : C4CM21GD

Рисунок : C4CM21HD

18.01.2012

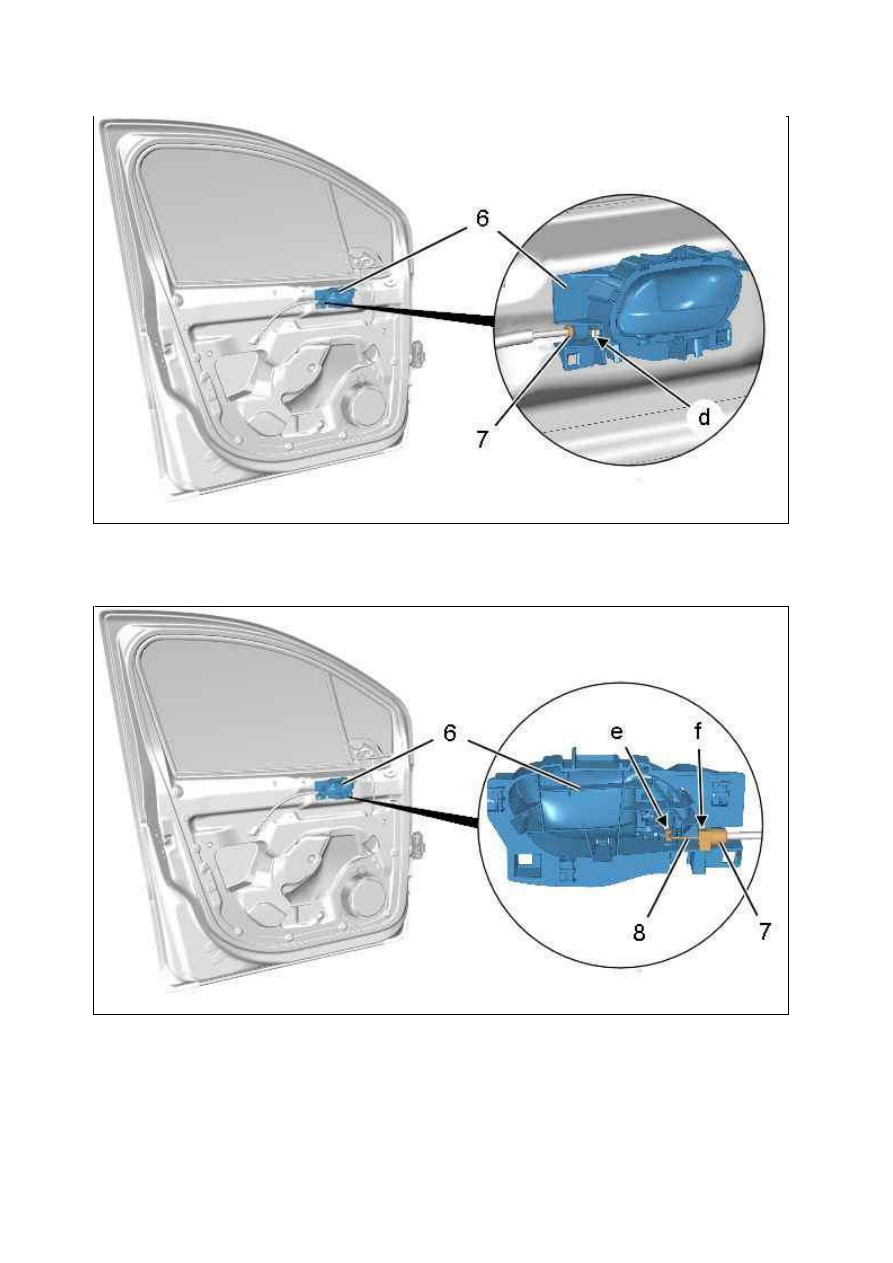

Открепить фиксатор оболочки (7) (в "d") привода (6) открытия изнутри.

Отсоедините :



Крепление оболочки троса привода (7) ( в "f")



Конец троса (8) ( в "e")

Снять внутреннюю ручку открывания (6).

3.3. Динамик

Рисунок : C4CM21JD

Рисунок : C4CM21KD

18.01.2012

Снимите громкоговоритель из передней двери

.

3.4. Наружного зеркала заднего вида

Снять наружное зеркало заднего вида

.

3.5. Герметичная панель

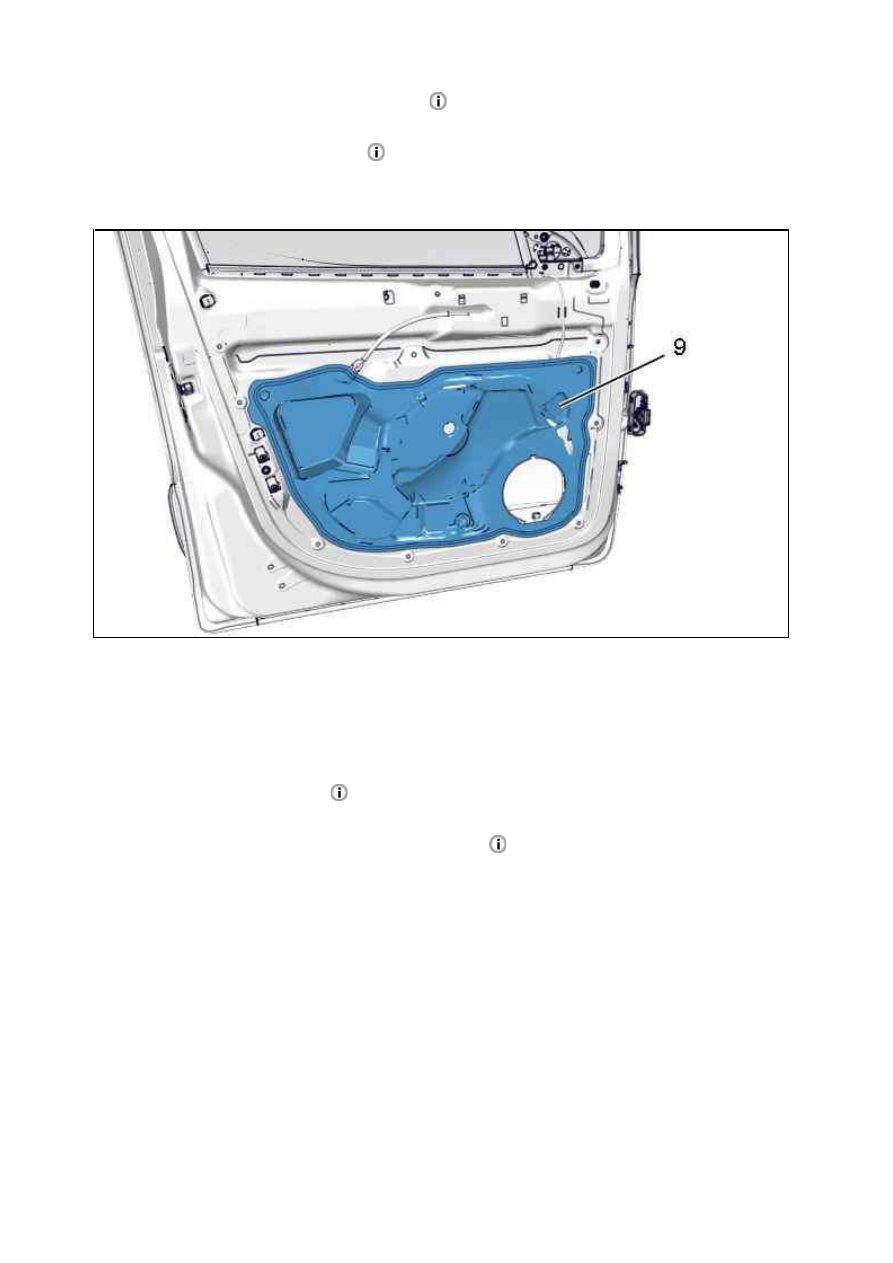

Отклеить герметизирующую панель (9) ; С помощью приспособления [1350­ZZ].

ПРИМ ЕЧАНИЕ :  Удалить  с  двери  в  зоне  наклеивания  герметичной  панели  все  следы  клея  с  помощью
очистителя с индексом "J1".

3.6. Стекла боковых дверей (Передняя)

Снимите :

Стекло передней двери

.

3.7. М еханизм стеклоподъемника передней двери

Снимите :

М еханизм стеклоподъемника передней двери

.

3.8. Наружная ручка открытия двери

Рисунок : C4CM21LD

18.01.2012

Отклеить приклеенную накладку (10).

ПРИМ ЕЧАНИЕ : Не забыть заменить клейкую накладку (10).

Ослабьте болт крепления (13) замка передней двери (12) (Не снимая болта (13)).
Отделите ­ Снимите : Замок (12).
Сдвинуть ручку (11) назад и освободить ее.
Открыть : Ручку открывания (11) (До упора).
Снимите : Ручку открывания (11).

Рисунок : C4CM21MD

Рисунок : C4CM21ND

18.01.2012
