ЗАМ ЕНА : НАРУ ЖНАЯ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ.

1. Информация

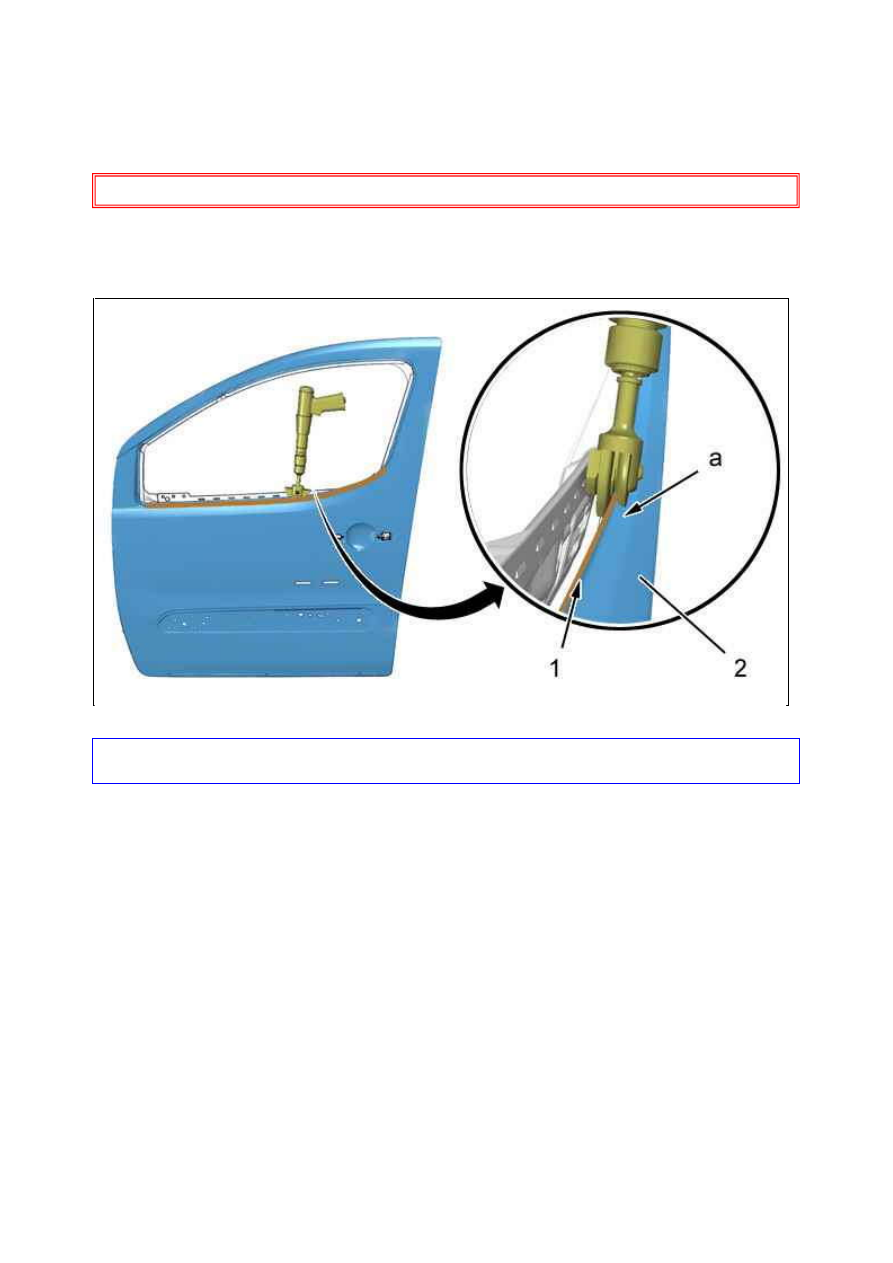

ВНИМ АНИЕ :  Использовать  в  обязательном  порядке  приспособление G.1130 при  проведении  операции
завальцовки в зоне "a" наружной панели передней двери (2) с горизонтальным ребром жёсткости двери (1).

2. Рекомендуемое оборудование

Рисунок : C4CM1CQD

18.01.2012

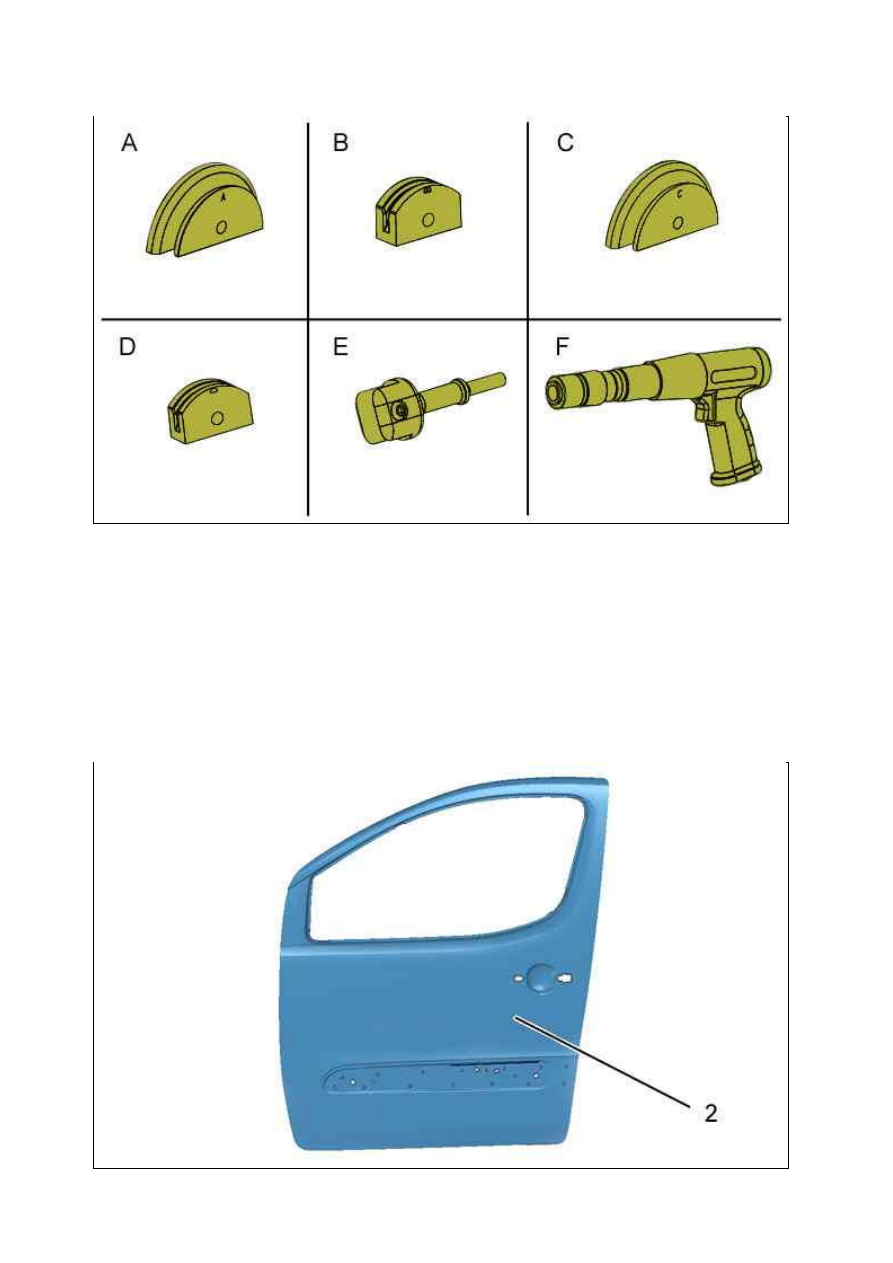

[1] комплект для завальцовки наружной панели двери.
инструмент [1] : G.1130.
Каталожный номер запчасти: 9776.EB.

3. Дополнительная операция

Снять переднюю дверь.
Разобрать (Частично) : Переднюю дверь.

4. Идентификация запасной части

Рисунок : E5AM00ZD

18.01.2012

5. Разъединение

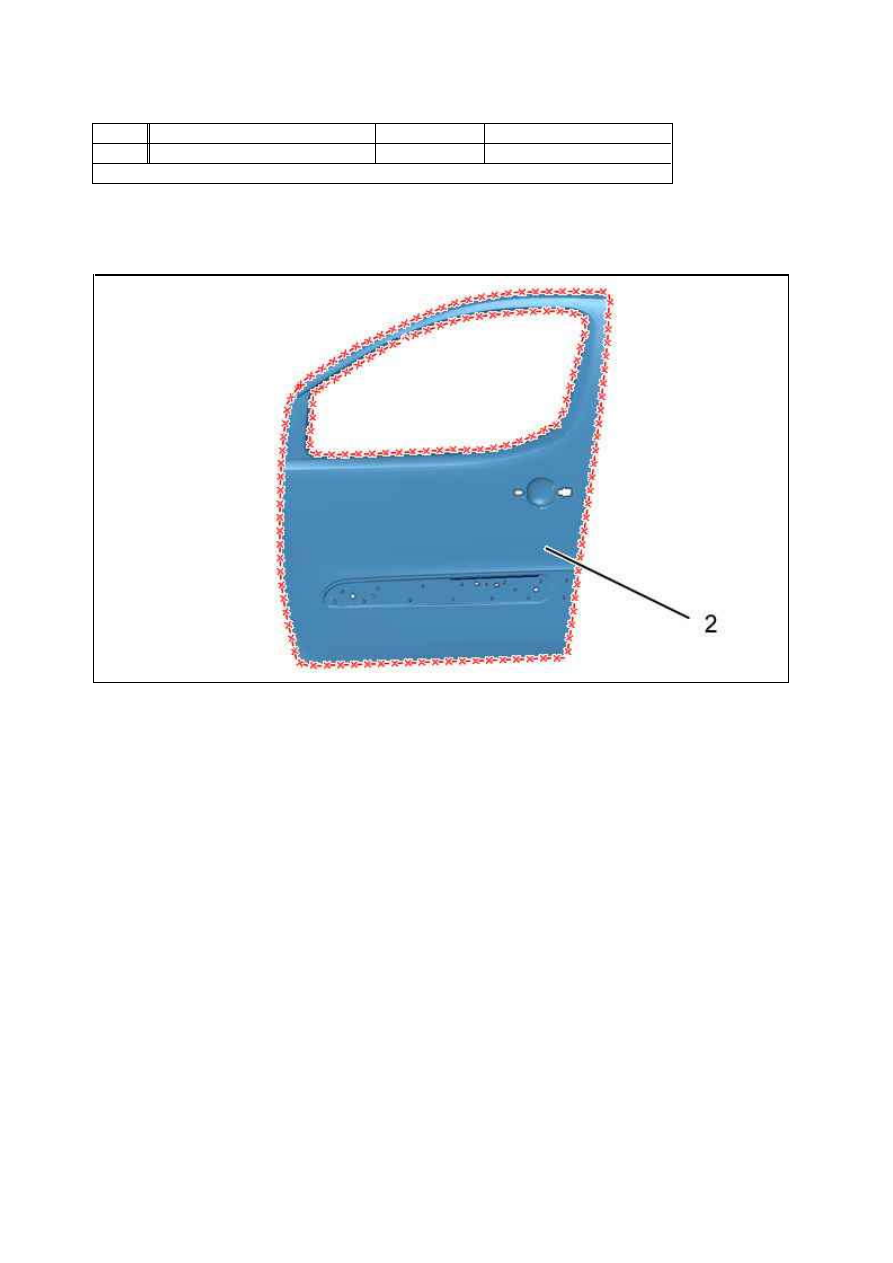

Вырезать : Контур наружной панели двери (Передний ) ; С помощью гибкого диска.
Снять наружную панель передней двери (2).

ПРИМ ЕЧАНИЕ :  Наружная  панель  двери  (2)  приклеена  структурным  клеем  типа  "B8".  Для  снятия
наружной панели двери (2) необходимо прогреть контур наружной панели передней двери (2).

6. Очистка и подготовка двери

Рисунок : C4CM1CRD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Наружная панель передней двери  0,77

ADX (* )

(* ) ADX: мягкая сталь

Рисунок : C4CM1CSD

18.01.2012

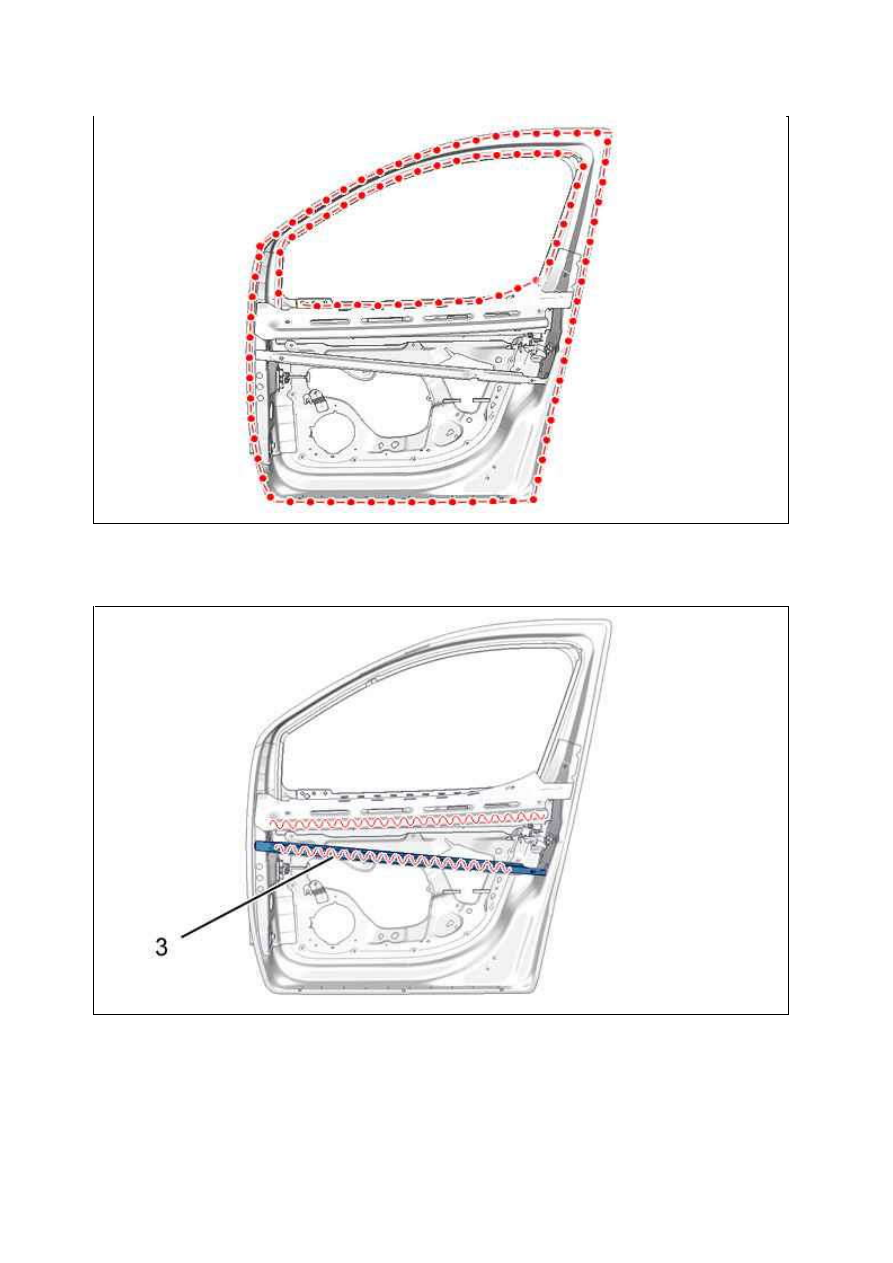

Выпрямить стыки и защитить их слоем сварочной грунтовки ( индекс "C7").

Нанести фиксирующую мастику с индексом "A1" на следующий элемент : Боковой усилитель защиты от
удара (3).

ПРИМ ЕЧАНИЕ : Высота валика фиксирующего клея должна быть минимум 15 мм.

Рисунок : C4CM1CTD

Рисунок : C4CM1CUD

18.01.2012
