Peugeot Partner (B9). Руководство - часть 165

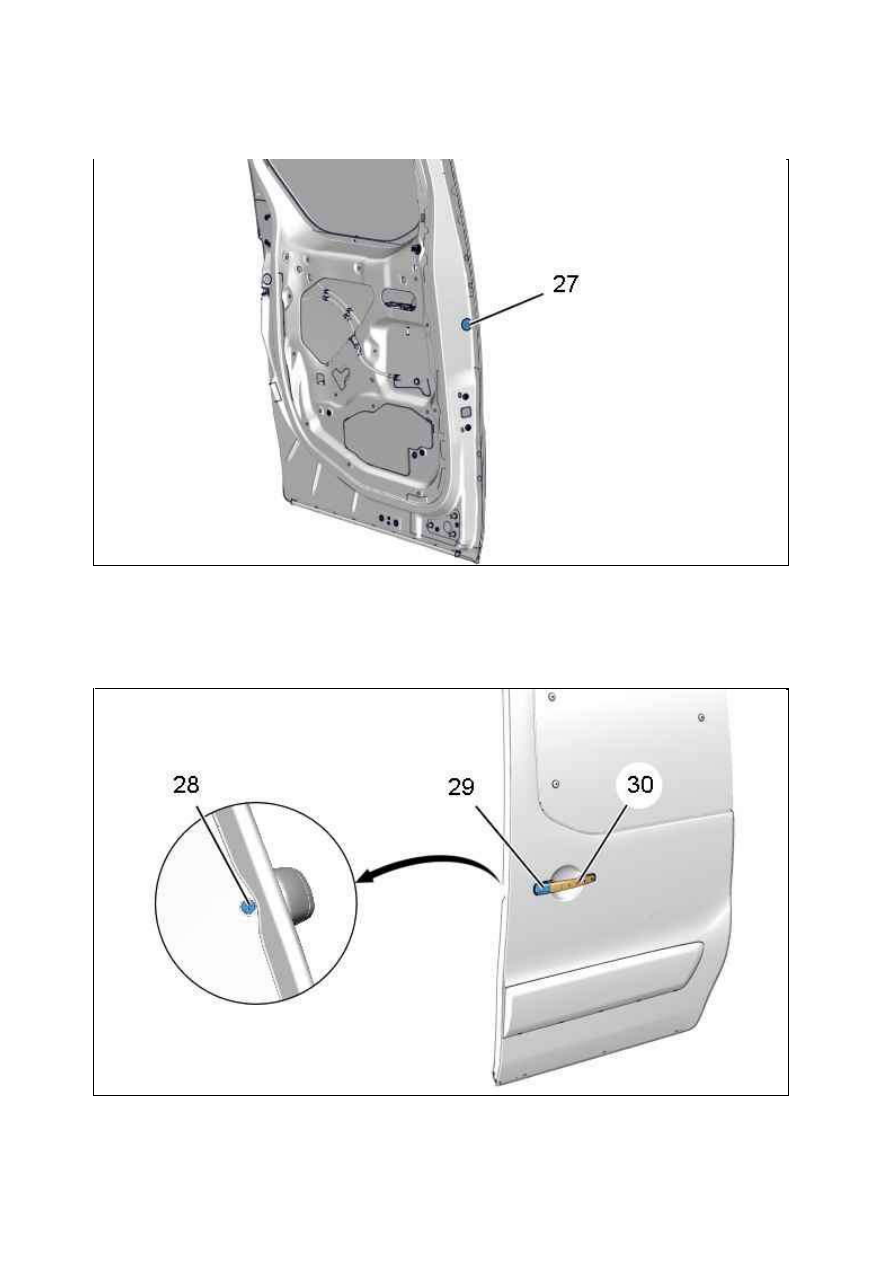

3.12. Наружная ручка открытия двери

Отклеить приклеенную накладку (27).

ПРИМ ЕЧАНИЕ : Не забыть заменить клейкую накладку (27).

Ослабьте : Болт крепления (28) крышки (29) (Не снимать : Болт (28) ).
Отделите ­ Снимите : Кожух (29).

Рисунок : C4CM278D

Рисунок : C4CM279D

18.01.2012

Сдвинуть ручку (30) назад и освободить ее.
Открыть : Рукоятка (30) (Переместить ручку (30) в полностью открытое положение).
Снимите : Рукоятка (30).

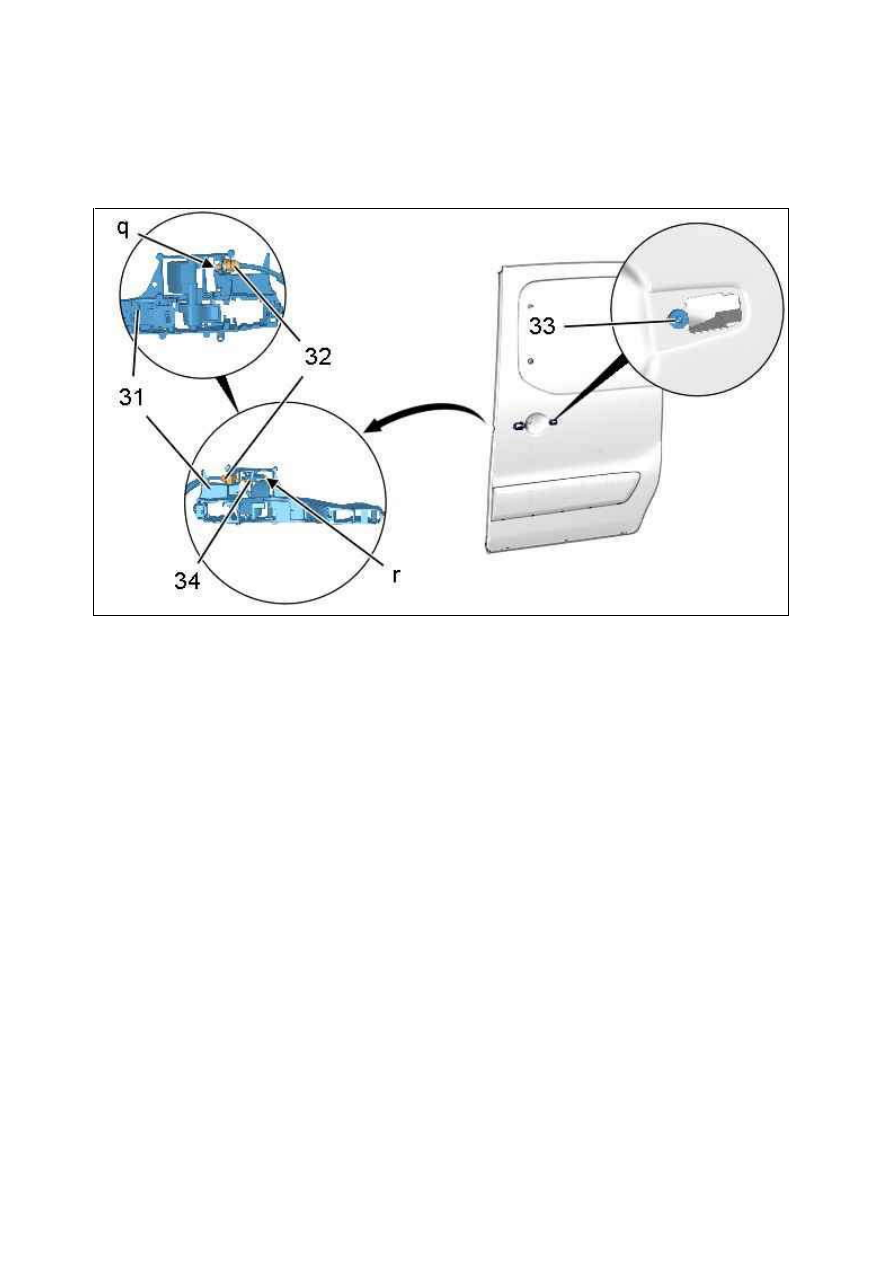

3.13. Приводной механизм наружной ручки двери

Снимите болтов (33).
Отсоединить механизм наружного управления открытием (31) с внутренней стороны двери.
Отсоедините :



Крепление оболочки троса привода (32) ( в "q")



Оконечность троса (34) ( в "r")

Снимите : Приводной механизм наружной ручки двери (31).

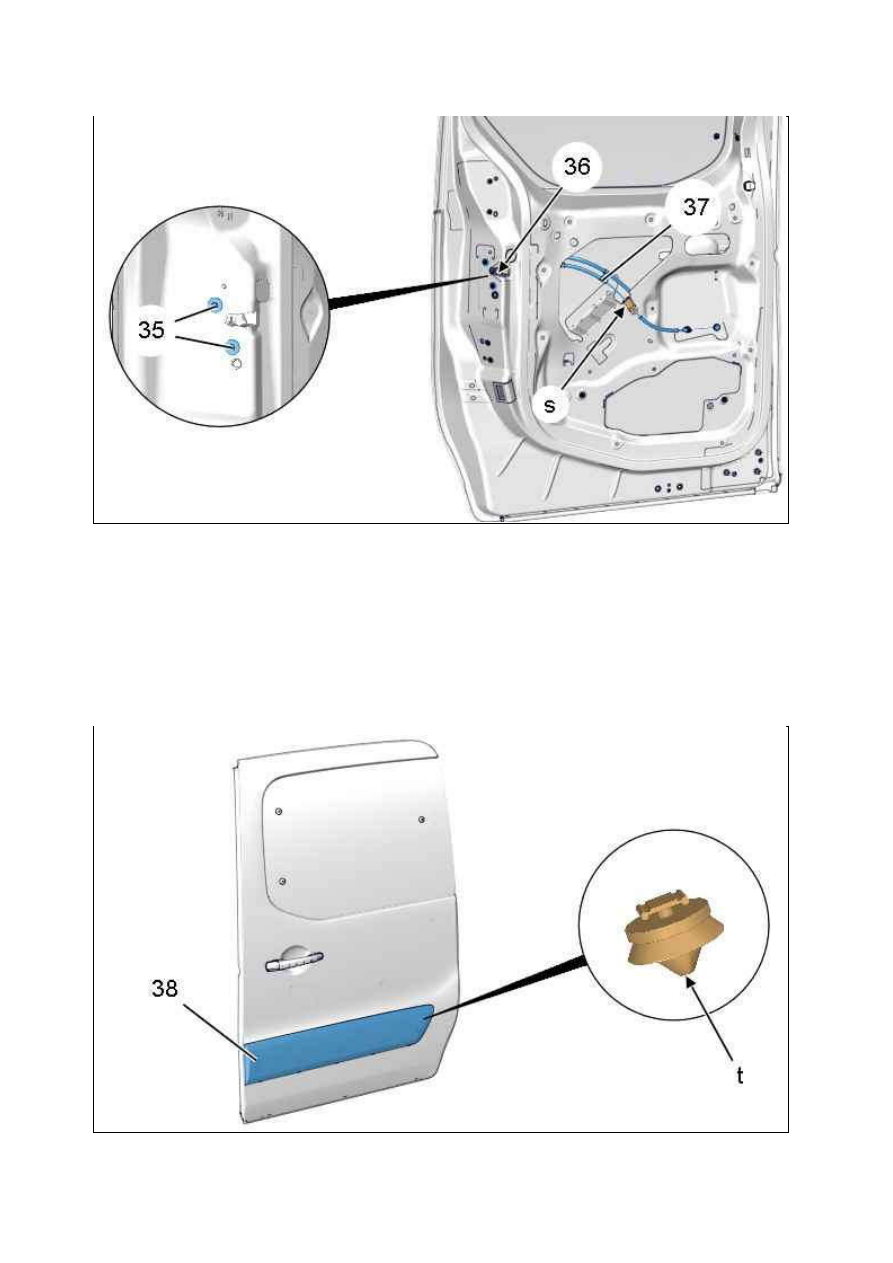

3.14. Замок

Рисунок : C4CM27AD

18.01.2012

Отвернуть болты (35).
Отделите :



Трос (37) ( в "s")



Замок (36) через внутренний вырез двери

Снять замок (36).

3.15. Защита двери

Рисунок : C4CM27BD

Рисунок : C4CM27CD

18.01.2012

Отсоедините фиксаторы ( в "t") ; С помощью приспособления [1].
Снимите : Защиту двери (38).

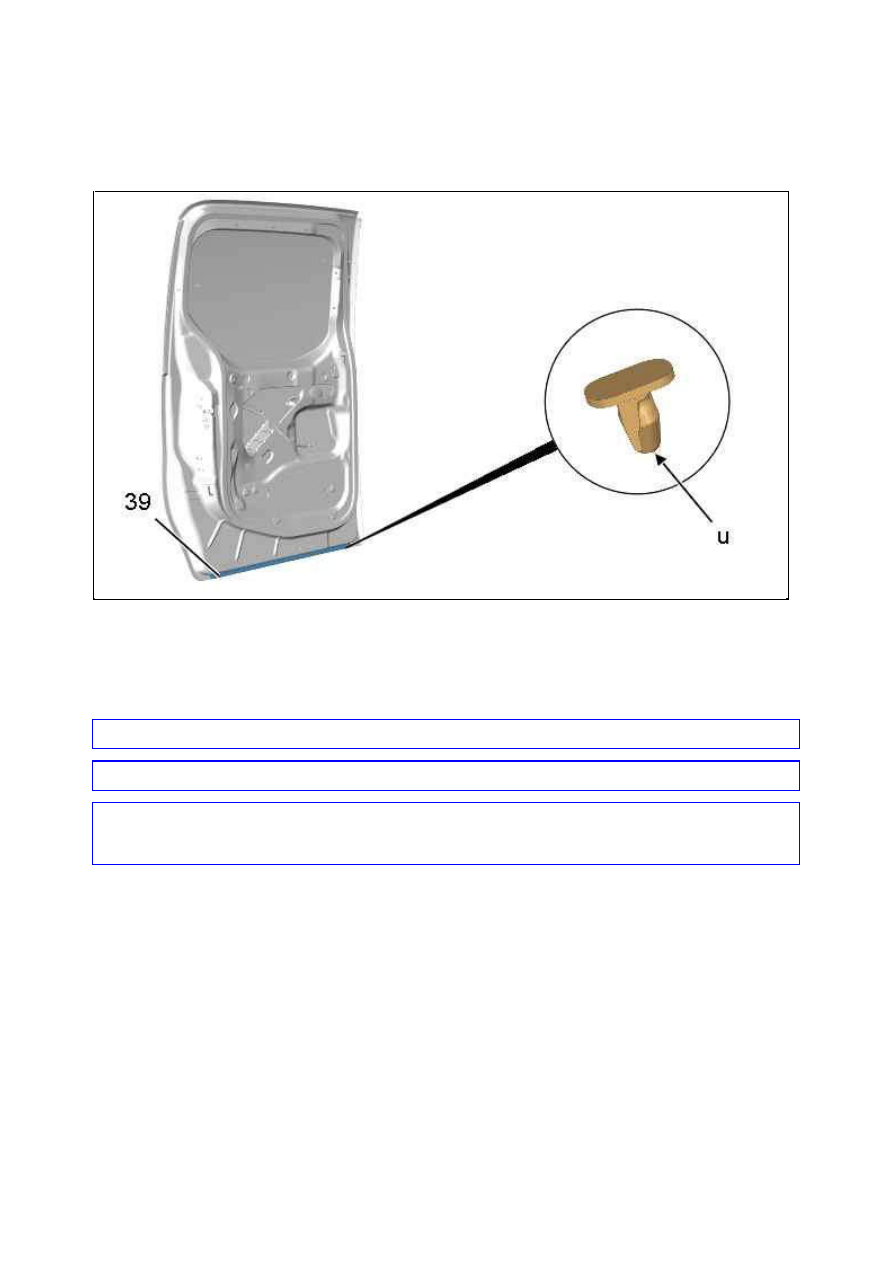

3.16. У плотнители

Отсоедините фиксаторы ( в "u") ; С помощью приспособления [1].
Снимите : Прокладку (39).

4. Сборка

ВНИМ АНИЕ : Систематически заменять : Дефектные фиксаторы.

ВНИМ АНИЕ : Проверить работу всех механизмов перед установкой листа уплотнителя двери.

ВНИМ АНИЕ :  Установите  новые  уплотнения  без  складок  и  разрывов  ;  Необходима  полная  чистота
опорной  поверхности  на  панели  двери ;  Провести  роликом  по  предварительно  наклеенному  листу ;  Эти
рекомендации необходимы, чтобы избежать возможного проникновения воды, пыли или шума.

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



болтов (5), (6) моментом 0,25 ± 0,05 дН.м



болтов (8), (26) моментом 0,8 ± 0,2 дН.м



болтов (10), (12), (16), (17) моментом 2 ± 0,3 дН.м



болтов (28), (33) моментом 0,5 ± 0,1 дН.м



Болт (35) моментом 1 ± 0,2 дН.м



гаек (13) моментом 2 ± 0,3 дН.м

Проверьте функционирование различного оборудования.

Рисунок : C4CM27DD

18.01.2012
