Peugeot Partner (B9). Руководство - часть 163





Отсоединить : Декоративный элемент (3) ( в "c") ; С помощью приспособления [1].

ПРИМ ЕЧАНИЕ : Продолжить данную операцию на всех фиксаторах ( в "d") ; С помощью приспособления
[1] по периметру накладки (3), чтобы отсоединить накладку (3).

Снимите : Декоративный элемент (3).

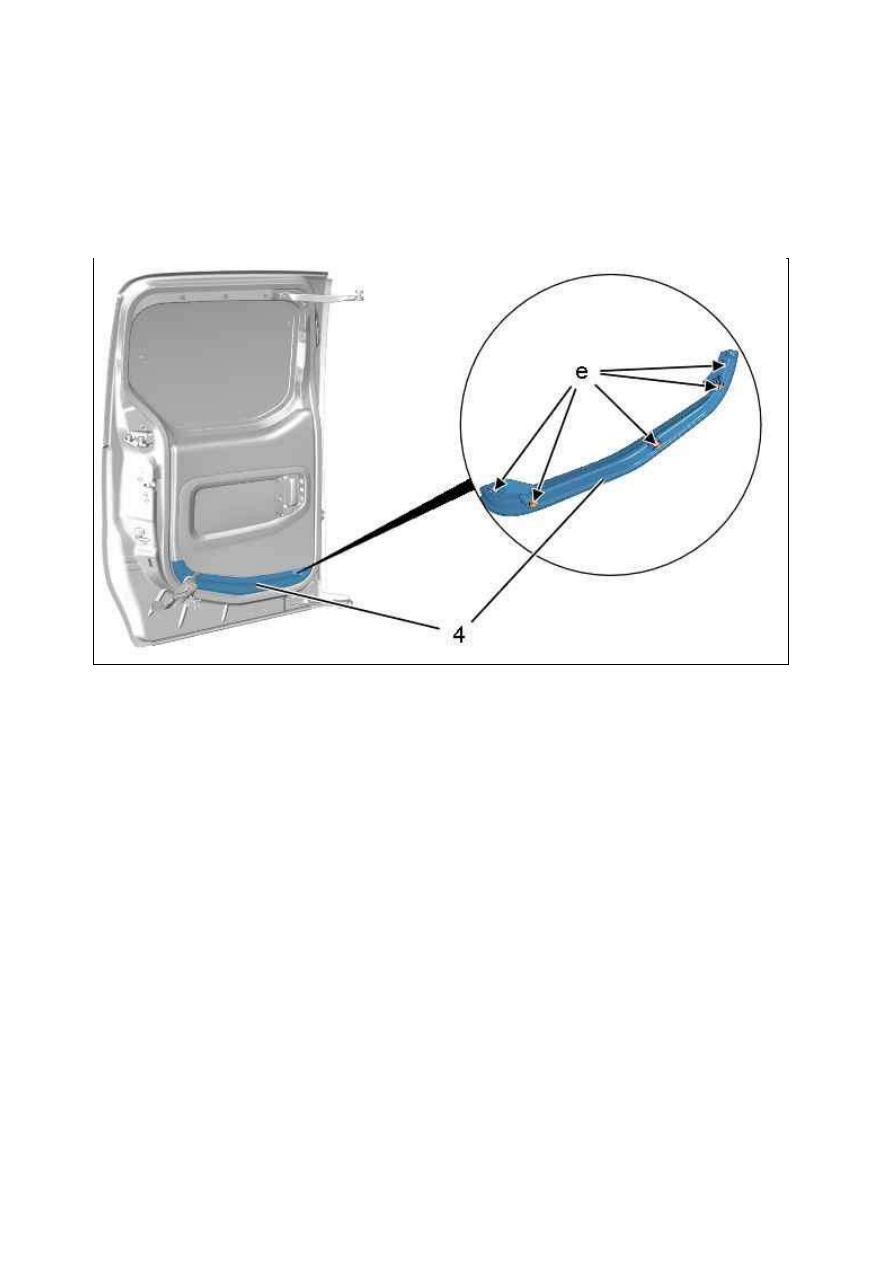

Отсоединить : Нижняя обшивка (Панель двери(4)) ( в "e") ; С помощью приспособления [2].
Снимите : Нижняя обшивка (Панель двери(4)).

Рисунок : C4CM26UD

Рисунок : C4CM26VD

18.01.2012

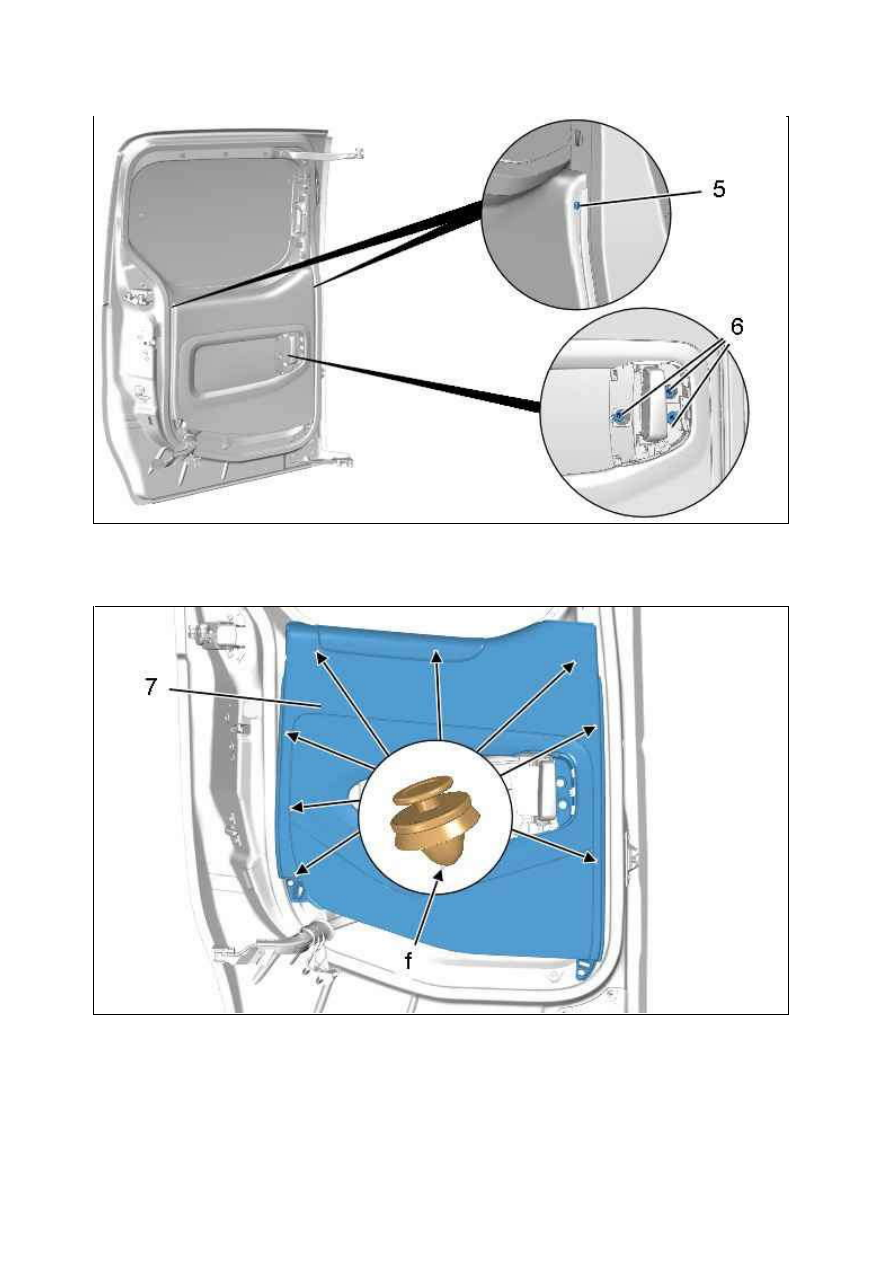

Отвернуть болты (5), (6).

Отсоединить : Панель отделки двери (7) ( в "f") ; С помощью приспособления [2].
Снять панель отделки двери (7).

3.4. Опора накладки стойки двери

Рисунок : C4CM26WD

Рисунок : C4CM26XD

18.01.2012

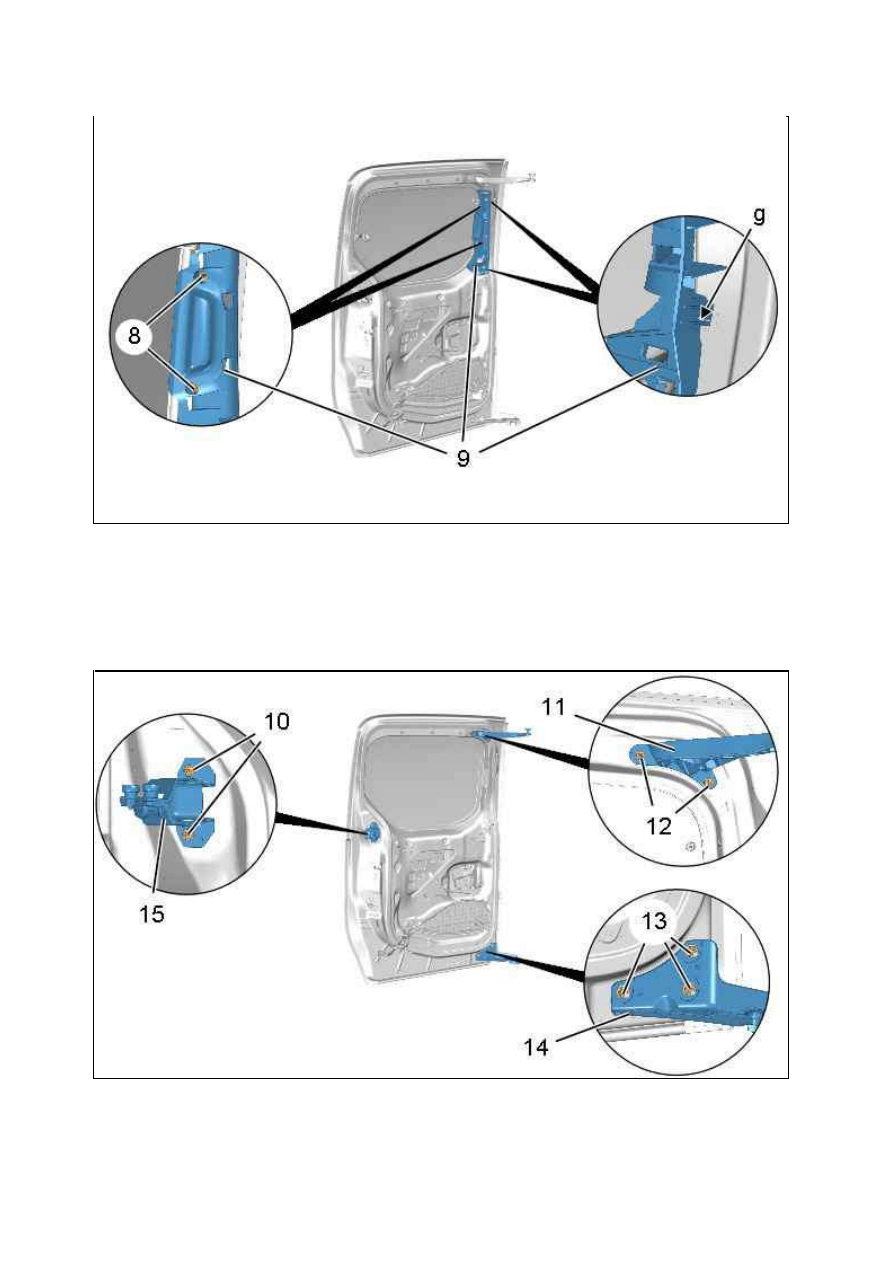

Отвернуть болты (8).
Отсоединить : Опору накладки стойки двери (9) ( в "g") ; С помощью приспособления [1].
Снимите : Опору накладки стойки двери (9).

3.5. К репления сдвижных боковых дверей

Снимите :

болтов (10), (12)

Гайки (13)

Рисунок : C4CM26YD

Рисунок : C4CM26ZD

18.01.2012

Каретки (11), (14), (15)

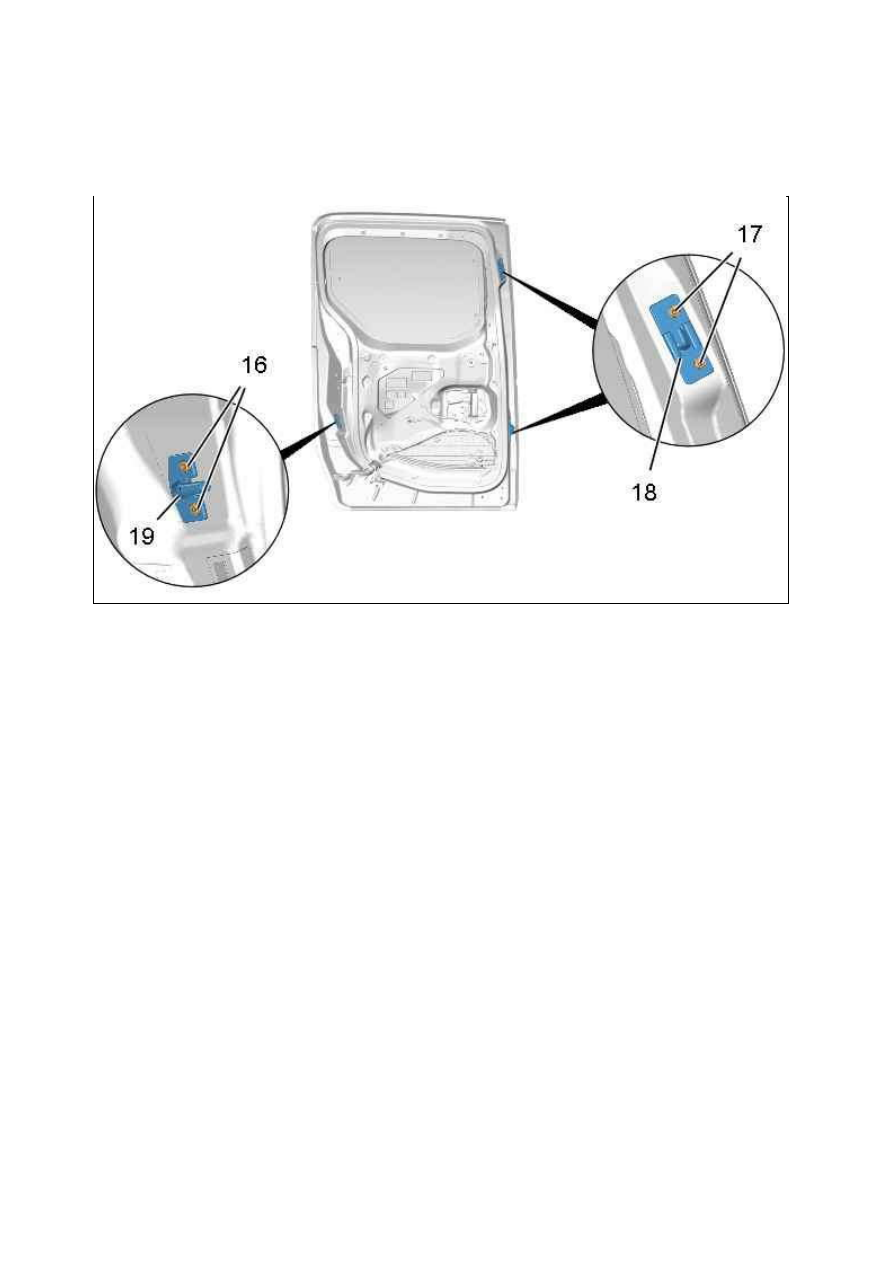

3.6. Направляющие/центрирующие устройства сдвижной двери

Снимите :

болтов (16), (17)

Направляющие элементы (18)

Центрирующий элемент (19)

3.7. Внутренняя кнопка для разблокирования

Рисунок : C4CM270D

18.01.2012
