2. Снятие

Отсоединить аккумуляторную батарею

.

Поместить переднюю дверь (1) на подставку .

Рисунок : C4CG0KBD

Рисунок : C4CG0KCD

18.01.2012

Снимите :

Болт (2)

зажима (­ов) (4) ; При помощи тонкой отвертки

оси (3) ; С помощью приспособления [1355­B]

Освободить дверь (1) ; Using the door support (Следите за тем, чтобы не повредить переднее крыло).

Уберите переднюю дверь (1) ; Using the door support (Следите за тем, чтобы не повредить переднее крыло).
Открепить чехол (5) ( в "a") ; С помощью приспособления [1350­ZZ].
Отделите втулку (5).

Рисунок : C4CG0KDD

18.01.2012

Отодвинуть : Втулка (5).
Отсоедините разъем ( в "b").
Снять дверь (1) ; Using the door support.

3. У становка

ВНИМ АНИЕ : Проверить состояние зажимов (4).

ВНИМ АНИЕ : Проверить расположение втулки и опоры (5).

Установка производится выполнением операций по снятию в обратном порядке.
Затяните болт (2) моментом 3 дН.м.

4. Регулировки

Снять грязезащитный щиток

.

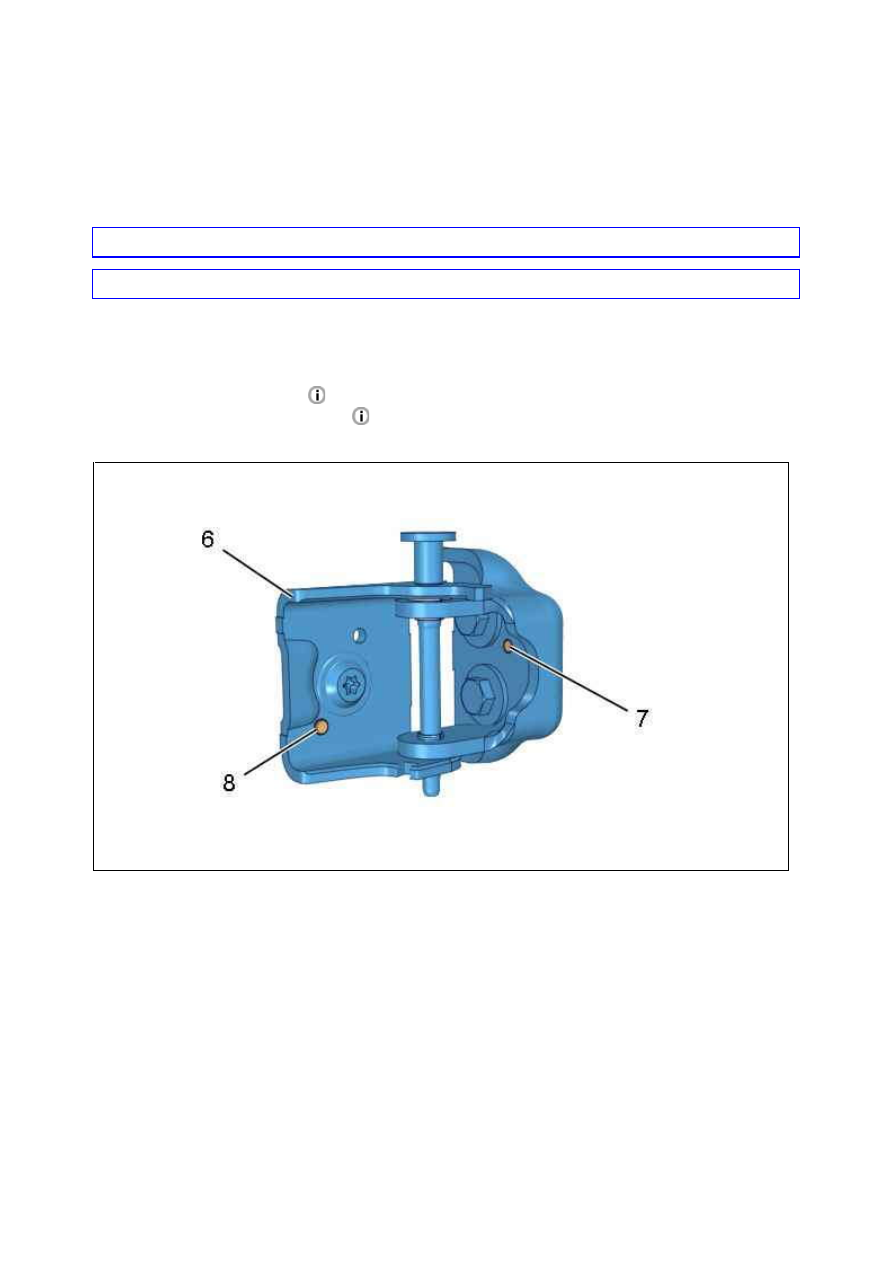

ПРИМ ЕЧАНИЕ : Ш арнир (6) имеет направляющие элементы со стороны двери. Установочные выступы
могут быть удалены, если необходима дополнительная регулировка (Выравнивание).

Нижний установочный выступ передней двери (8) снимается путем его выбивания ; С помощью выколотки.

ПРИМ ЕЧАНИЕ :  Нижний  шарнир  двери  (6)  имеет  направляющий  элемент  со  стороны  кузова.
Установочные выступы (7) могут быть удалены, если необходима дополнительная регулировка (Зазоры).

Установочный выступ (7) снимается путем его выбивания ; С помощью выколотки.

Рисунок : C4CG0KED

Величины зазоров и выравнивания

.

Рисунок : C4CM1NSD

18.01.2012

ПРИМ ЕЧАНИЕ : Доступ к болтам двери (9) возможен через брызговик.

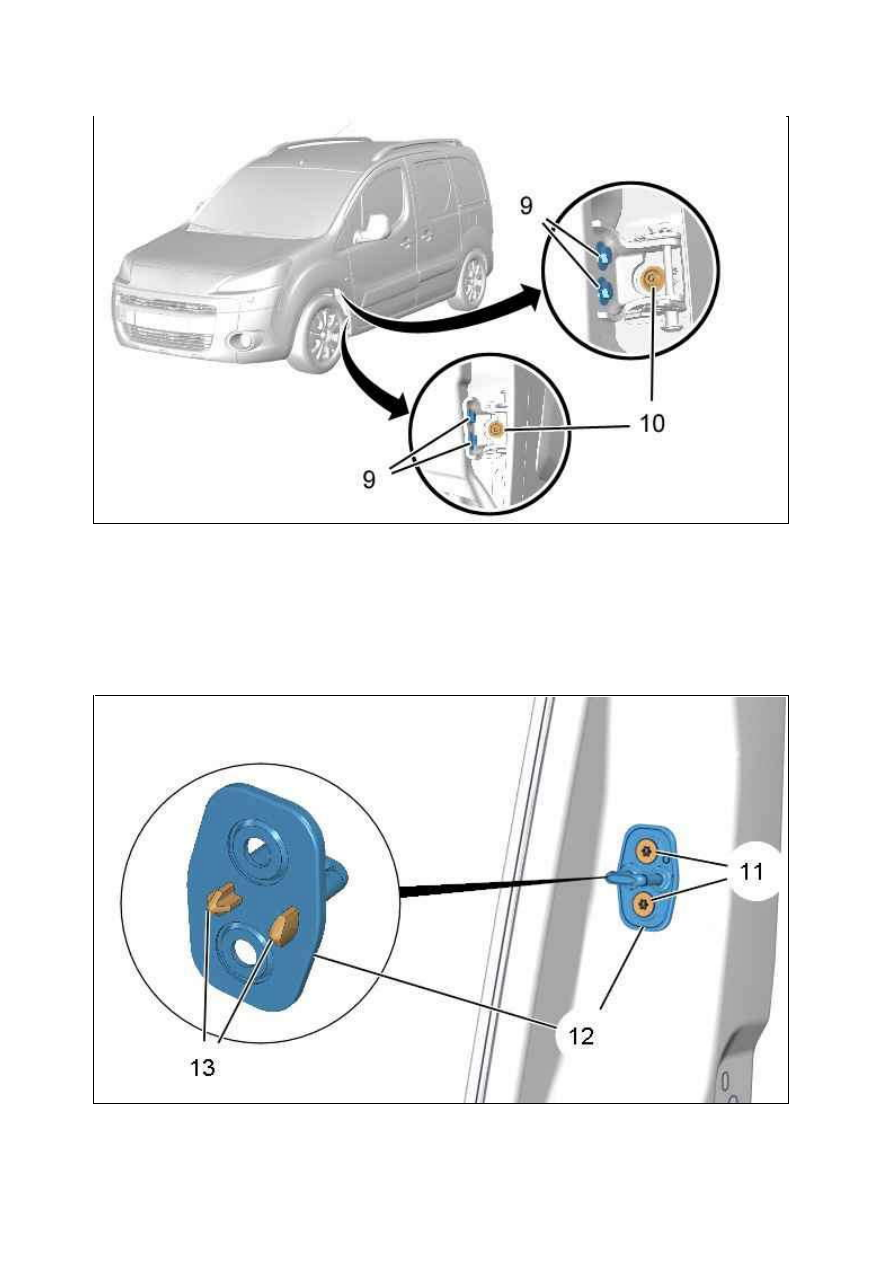

Отрегулируйте зазоры передней двери ( болта (9) ).
Затянуть болты (9) моментом 3 дН.м .
Отрегулируйте выравнивание ( болта (10) ).
Затянуть болты (10) моментом 3 дН.м .

Отвернуть болты (11).
Отделить скобу передней двери (12).

Рисунок : C4CG0KFD

Рисунок : C4CM1NUD

18.01.2012
