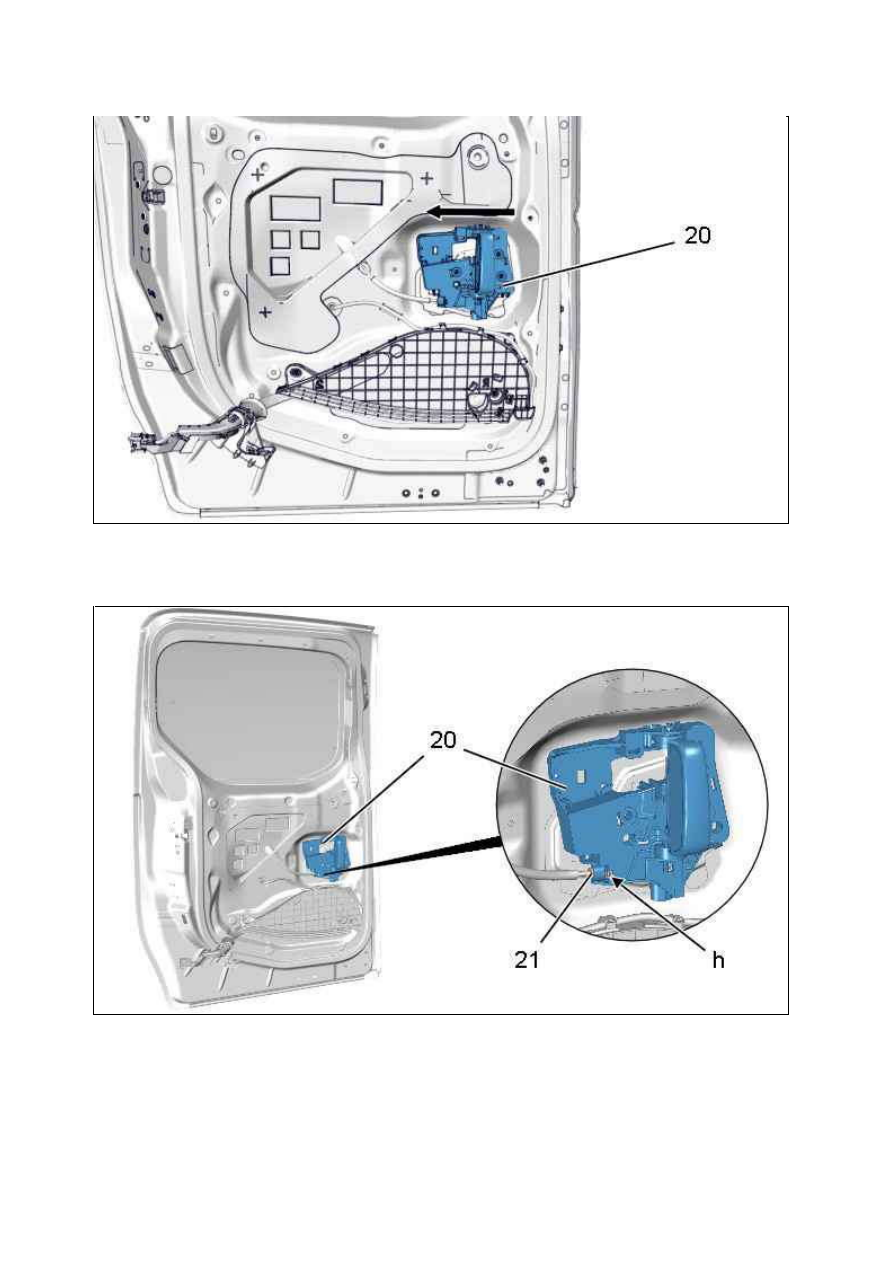

Отделите : Внутренняя кнопка для разблокирования (20) (в соответствии со стрелкой ).

Открепить фиксатор оболочки (21) (в "h") привода (20) открытия изнутри.

Рисунок : C4CM271D

Рисунок : C4CM272D

18.01.2012

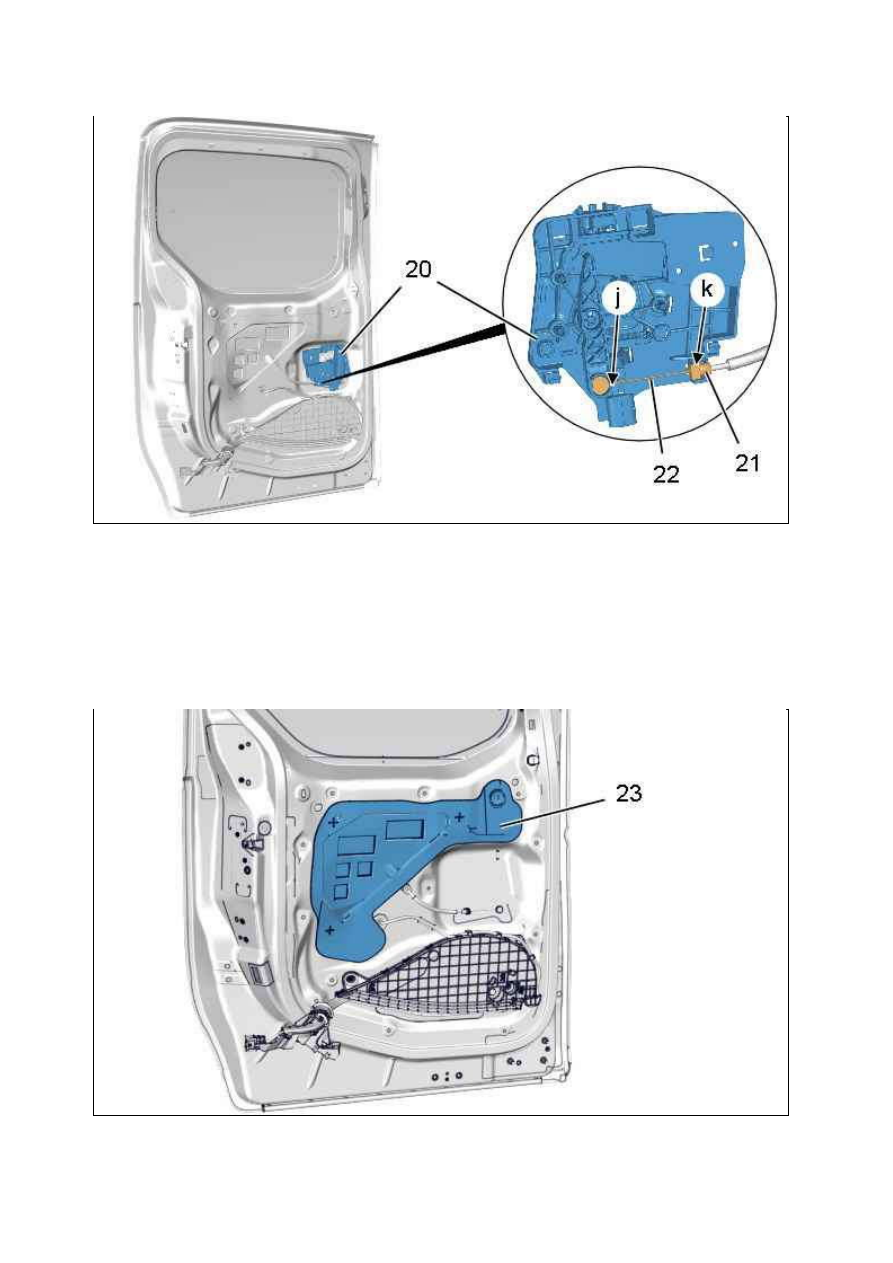

Отсоедините :



Крепление оболочки троса привода (21) ( в "k")



Конец троса (22) ( в "j")

Снимите : Внутренняя кнопка для разблокирования (20).

3.8. Герметичная панель

Отклеить герметизирующую панель (23) ; С помощью приспособления [1].

Рисунок : C4CM273D

Рисунок : C4CM274D

18.01.2012

ПРИМ ЕЧАНИЕ :  Удалить  с  двери  в  зоне  наклеивания  герметичной  панели  все  следы  клея  с  помощью
очистителя с индексом "J1".

3.9. Подвижное стекло боковой сдвижной двери  (в зависимости от комплектации)

Снимите :

Подвижное стекло боковой сдвижной двери

.

3.10. Неподвижное стекло боковой сдвижной двери  (в зависимости от комплектации)

Снимите :

Неподвижное стекло боковой сдвижной двери

.

3.11. Наматывающее устройство жгута проводов

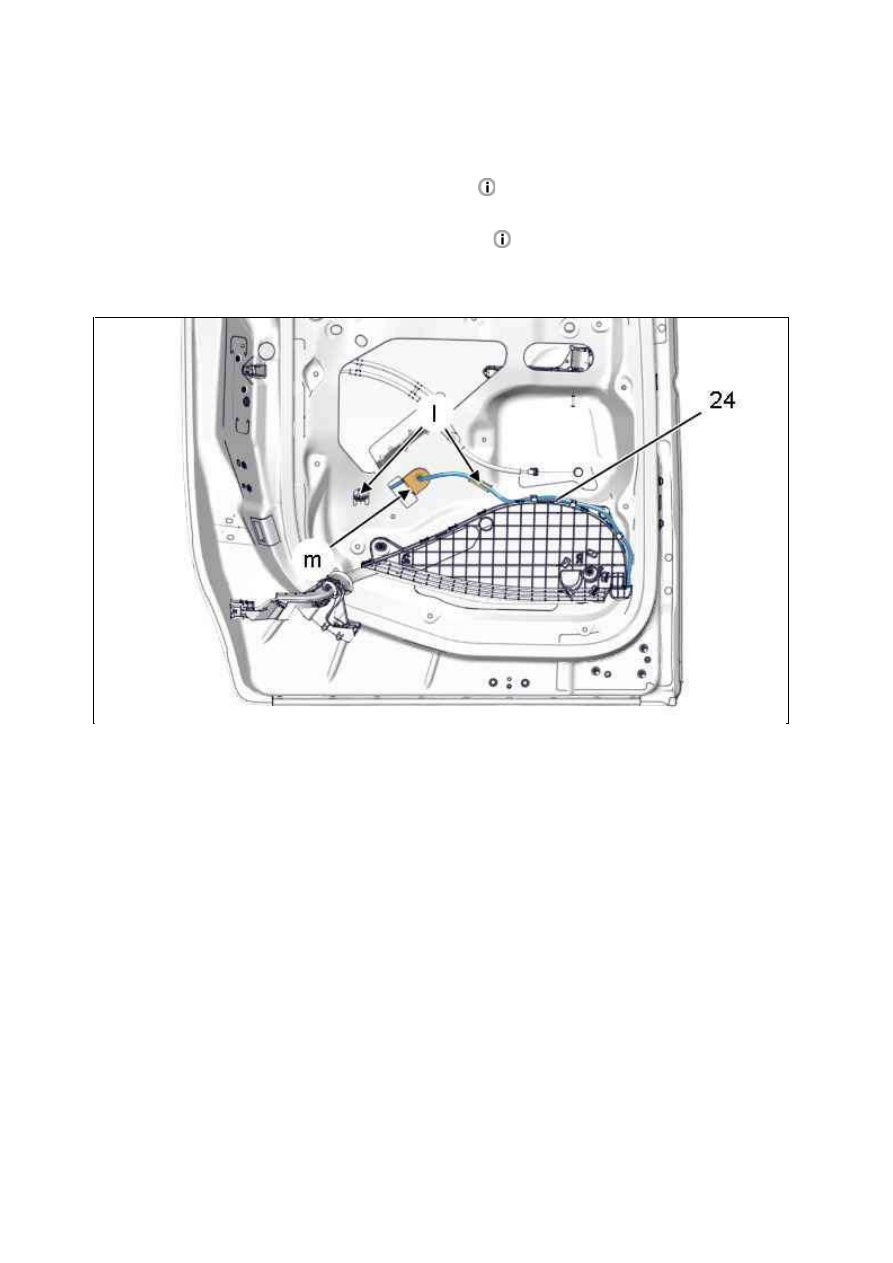

Отсоединить : Крепежные хомуты ( в "l") ; С помощью приспособления [1].
Отделите жгут проводов (24) ( в "m").

Рисунок : C4CM275D

18.01.2012

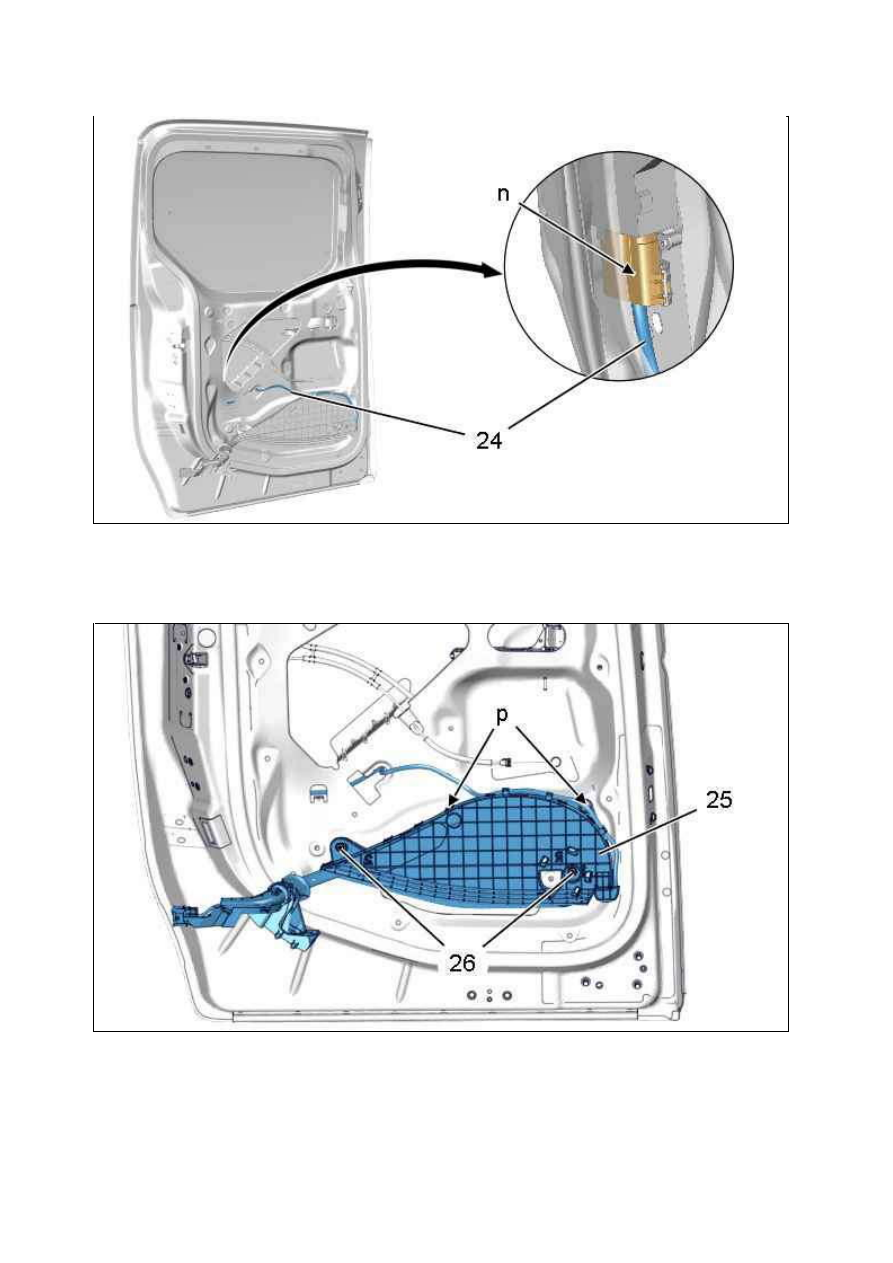

Отсоедините разъем ( в "n").
Отделите жгут проводов (24).

Отсоединить ( в "p") ; С помощью приспособления [1].
Снимите :



болтов (26)



Наматывающее устройство жгута проводов (25)

Рисунок : C4CM276D

Рисунок : C4CM277D
