Peugeot Partner (B9). Руководство - часть 169

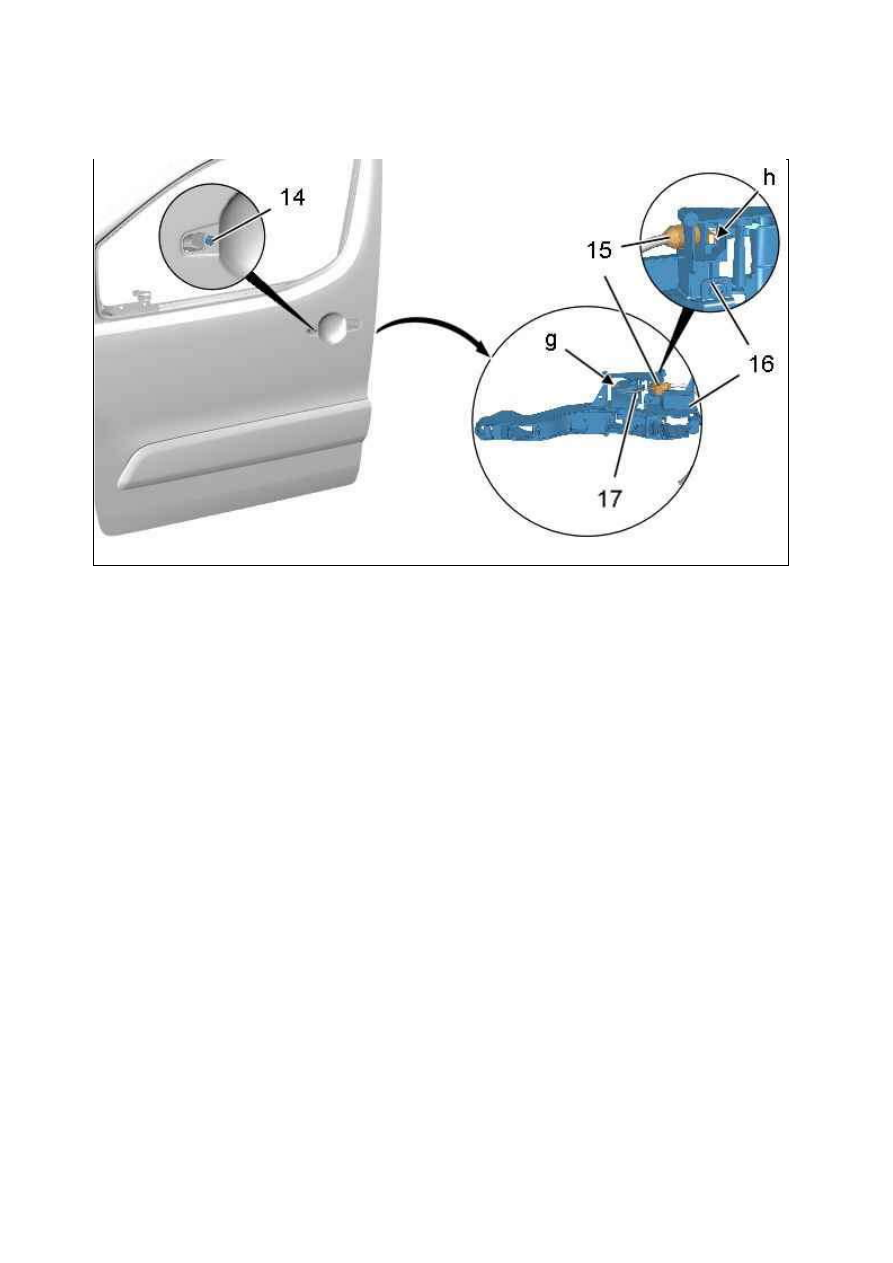

3.9. Наружный механизм управления открытием

Снять винт (14).
Отсоединить механизм наружного управления открытием (16) с внутренней стороны двери.
Отсоедините :



Крепление оболочки троса привода (15) ( в "h")



Оконечность троса (17) ( в "g")

Снять наружный механизм управления открытием (16).

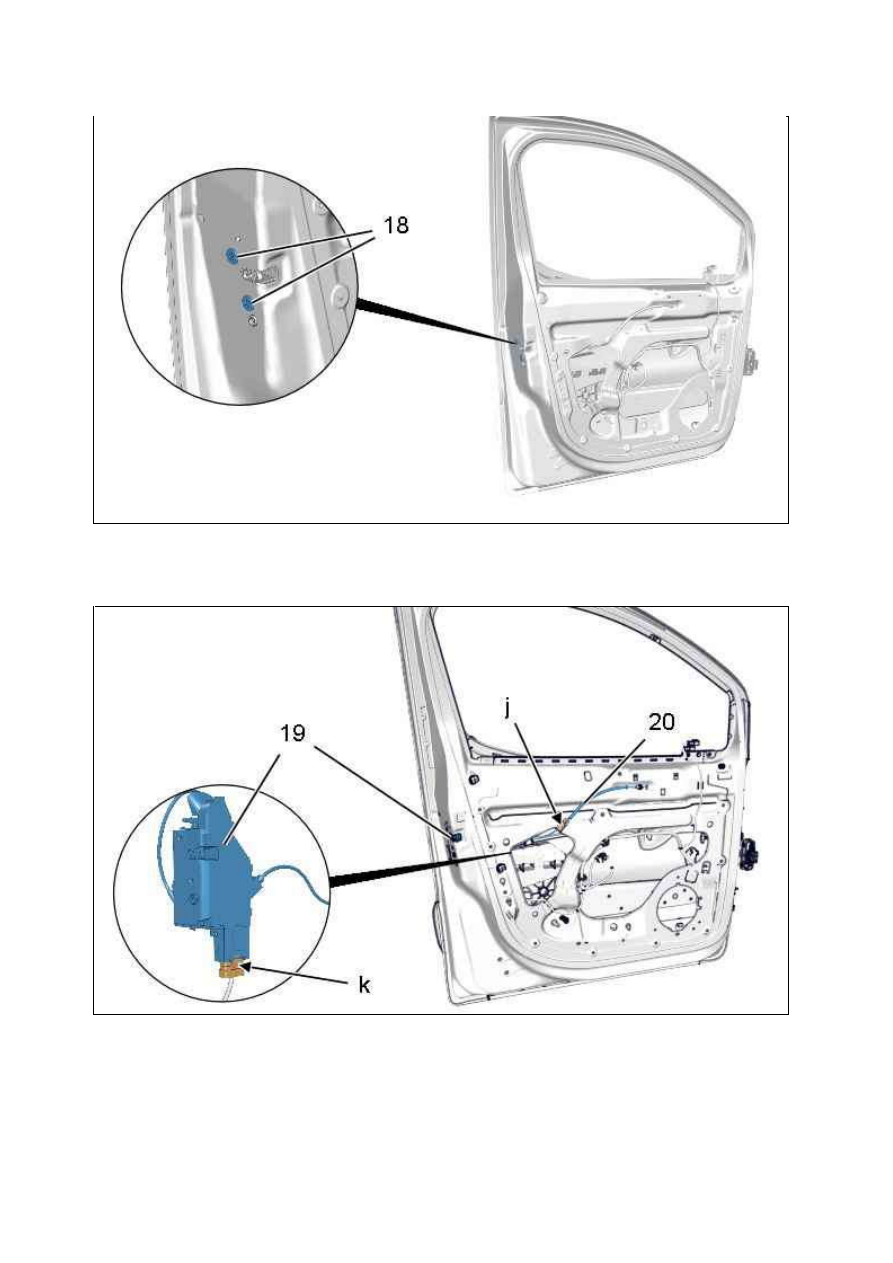

3.10. Замок

Рисунок : C4CM21PD

18.01.2012

Отвернуть болты (18).

Освободить трос (20) ( в "j").
Освободить замок (19) через внутреннее отверстие двери.
Отсоединить разъем ( в "k").
Снять замок (19).

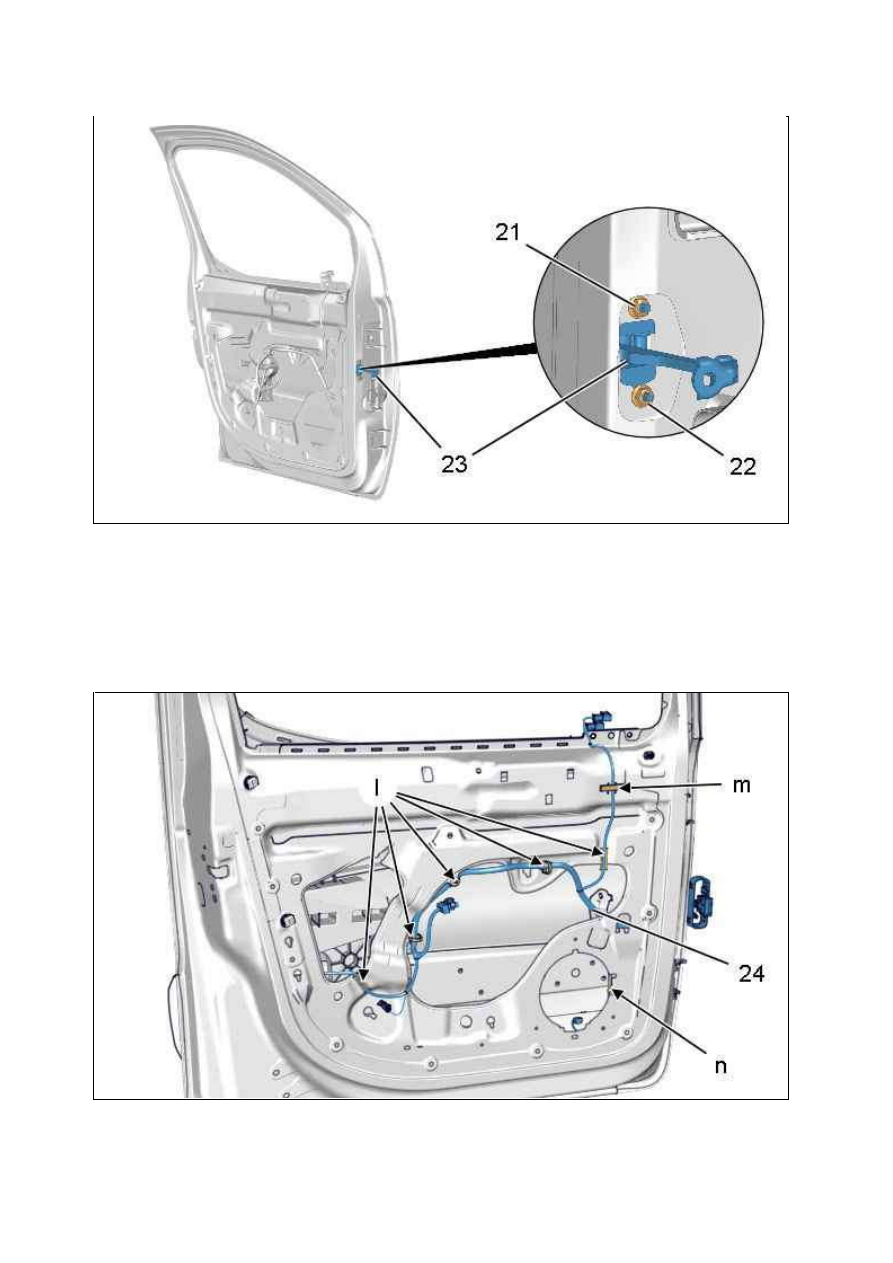

3.11. У пор двери

Рисунок : C4CM21QD

Рисунок : C4CM21RD

18.01.2012

Снимите :



крепежных гаек (21), (22)



Упор двери (23)

3.12. Электрический жгут

Отсоединить крепежные хомуты ( в "l","n") ; С помощью приспособления [1350­ZZ].
Отделите : Клейкую губчатую панель ( в "m").

Рисунок : C4CM21SD

Рисунок : C4CM21TD

18.01.2012

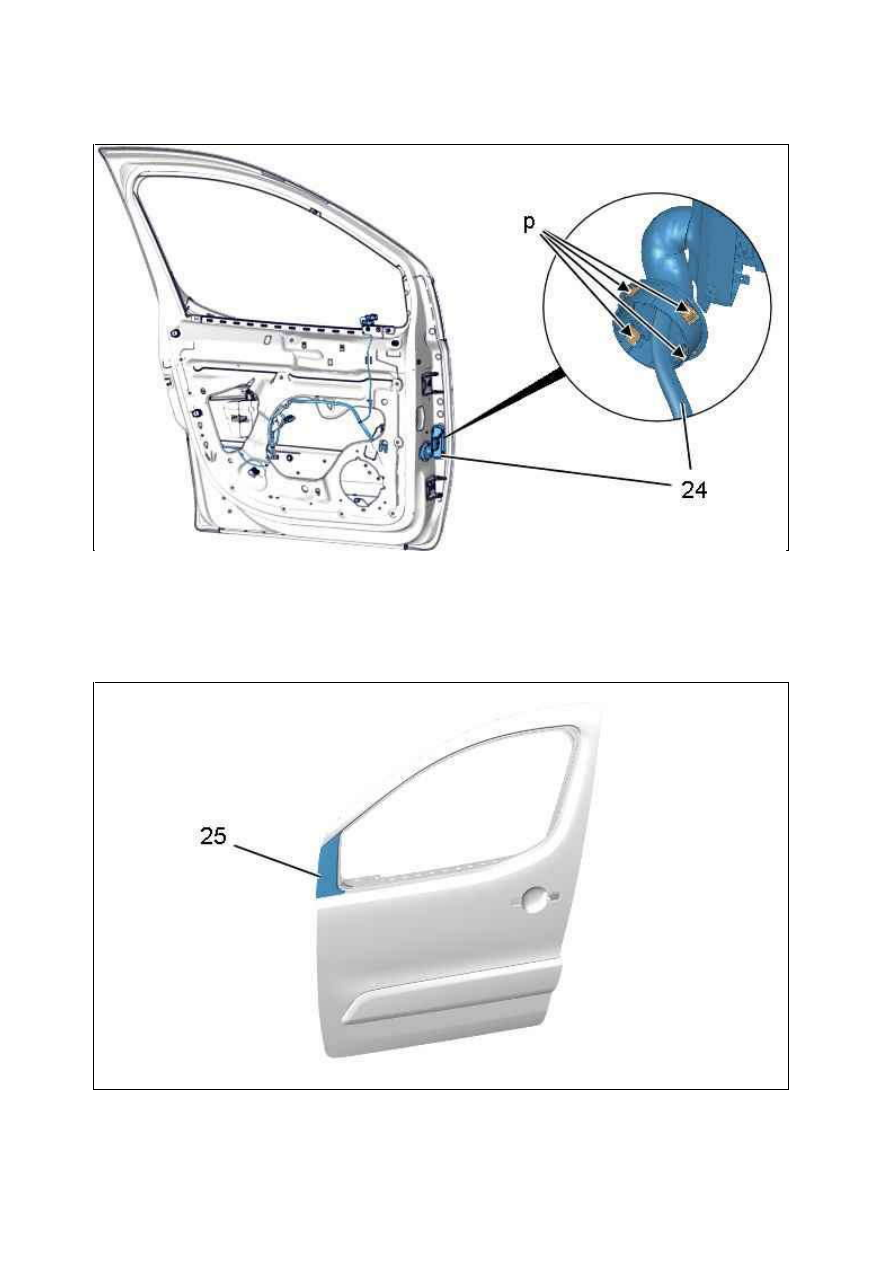

Отделите жгут проводов (24).

Отсоединить ( в "p") ; С помощью приспособления [1350­ZZ].
Снимите жгут проводов (24).

3.13. Боковая самоклеющаяся накладка передней двери

Отделите ­ Снимите : Боковую самоклеющуюся накладку передней двери (25).

3.14. Защита двери

Рисунок : C4CM21UD

Рисунок : C4CM21VD

18.01.2012
