Peugeot Partner (B9). Руководство - часть 171

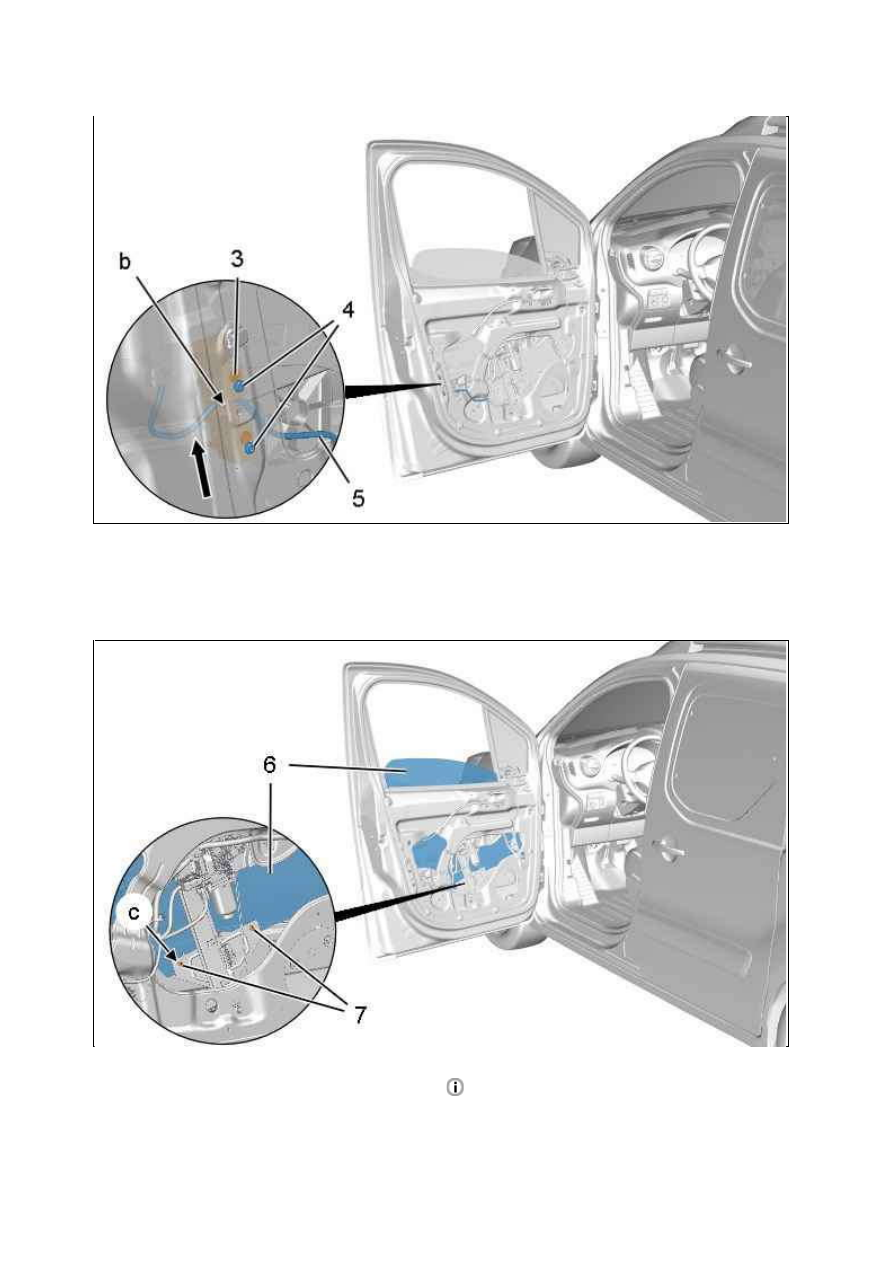

Отделить жгут проводов (5) ( в "b").
Ослабьте болты (4) на несколько оборотов.
Отделите ­ Снимите : Жёлоб направляющей (3) (в соответствии со стрелкой ).

Подсоедините обратно аккумуляторную батарею

.

Поднимите стекло короткими перемещениями до указанного положения ( в "c").
Снимите :



болтов (7)



Опустить подвижное стекло передней двери (6) до низа передней двери

Рисунок : C4CM1UJD

Рисунок : C4CM1UKD

18.01.2012

Отсоединить аккумуляторную батарею

.

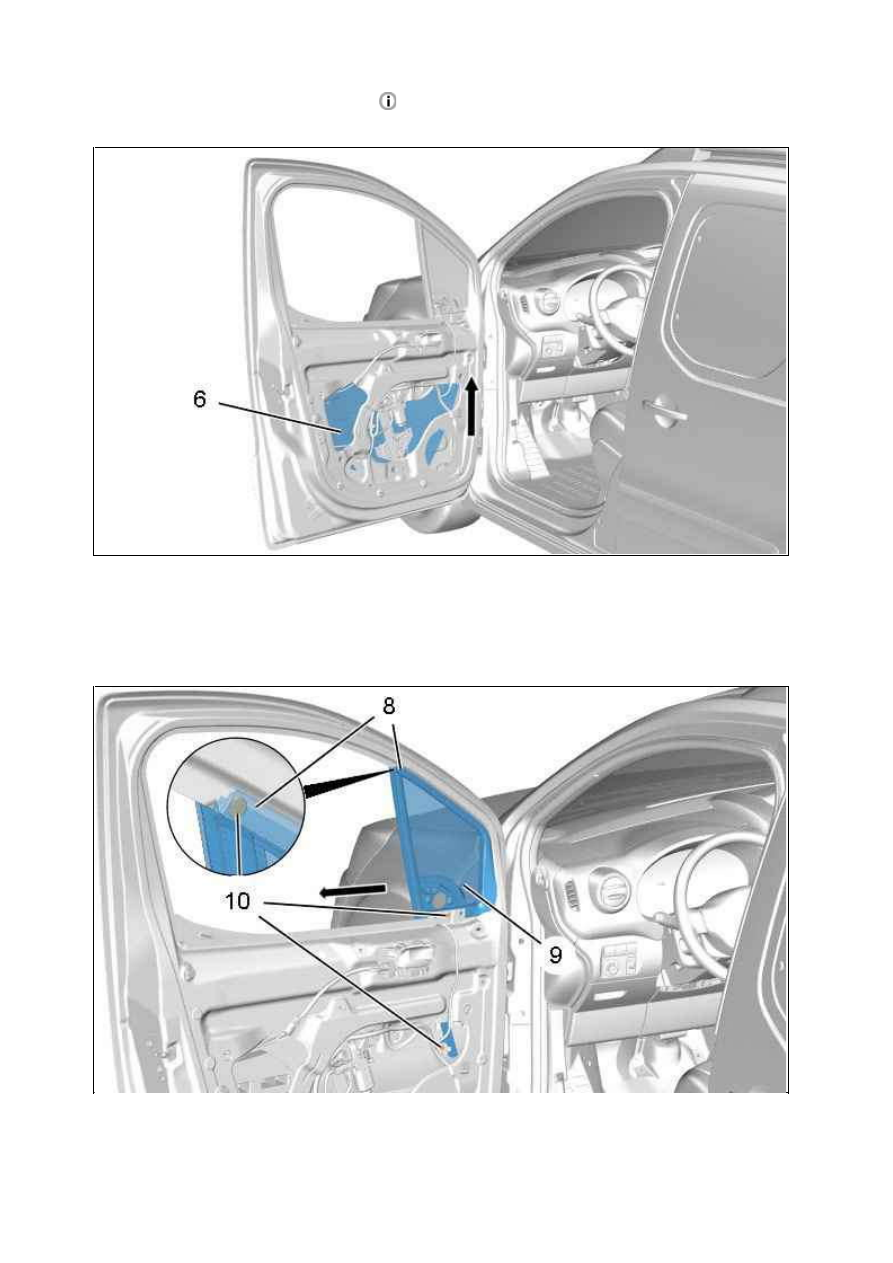

Повернуть на четверть оборота по часовой стрелке стекло передней двери (6).
Снимите подвижное стекло передней двери (6) (в соответствии со стрелкой ).

3.2. Неподвижное стекло

Отодвинуть : Уплотнение неподвижного стекла (8).
Срезать стержни заклепок , прежде чем начать сверление.

Рисунок : C4CM1ULD

Рисунок : C4CM1UMD

18.01.2012

Высверлить головки заклепок (10) сверлом Ø 6 мм.
Снять неподвижное стекло (9) (в соответствии со стрелкой ).
Высверлить остальные заклепки.

ПРИМ ЕЧАНИЕ : Удалить остатки заклепок из нижней части двери с помощью пылесоса.

4. У становка

ОБЯЗАТЕЛЬНО :  Установите  новые  уплотнения  без  складок  и  разрывов.  Необходима  полная  чистота
опорной  поверхности  на  панели  двери.  Провести  роликом  по  предварительно  наклеенному  листу.  Эти
рекомендации необходимы, чтобы избежать возможного проникновения воды, пыли или шума.

ВНИМ АНИЕ : Обязательно заменять неисправные крепления.

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



Болт (4) моментом 0,8 ± 0,1 дН.м



Болт (7) моментом 0,3 ± 0,03 дН.м

Подсоедините обратно аккумуляторную батарею

.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Проверьте правильность функционирования электрооборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : М ЕХАНИЗМ  СТЕК ЛОПОДЪЕМ НИК А (ПЕРЕДНИЙ )

ОБЯЗАТЕЛЬНО :

Соблюдайте требования по обеспечению безопасности и чистоты

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Снимите подвижное стекло передней двери

.

3. Снятие

3.1. М еханизм стеклоподъемника

Рисунок : E5AP30WD
