ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

4. Локализация : У силитель со стороны салона в сборе

5. Идентификация : У силитель со стороны салона в сборе

5.1. Состав : У силитель со стороны салона в сборе

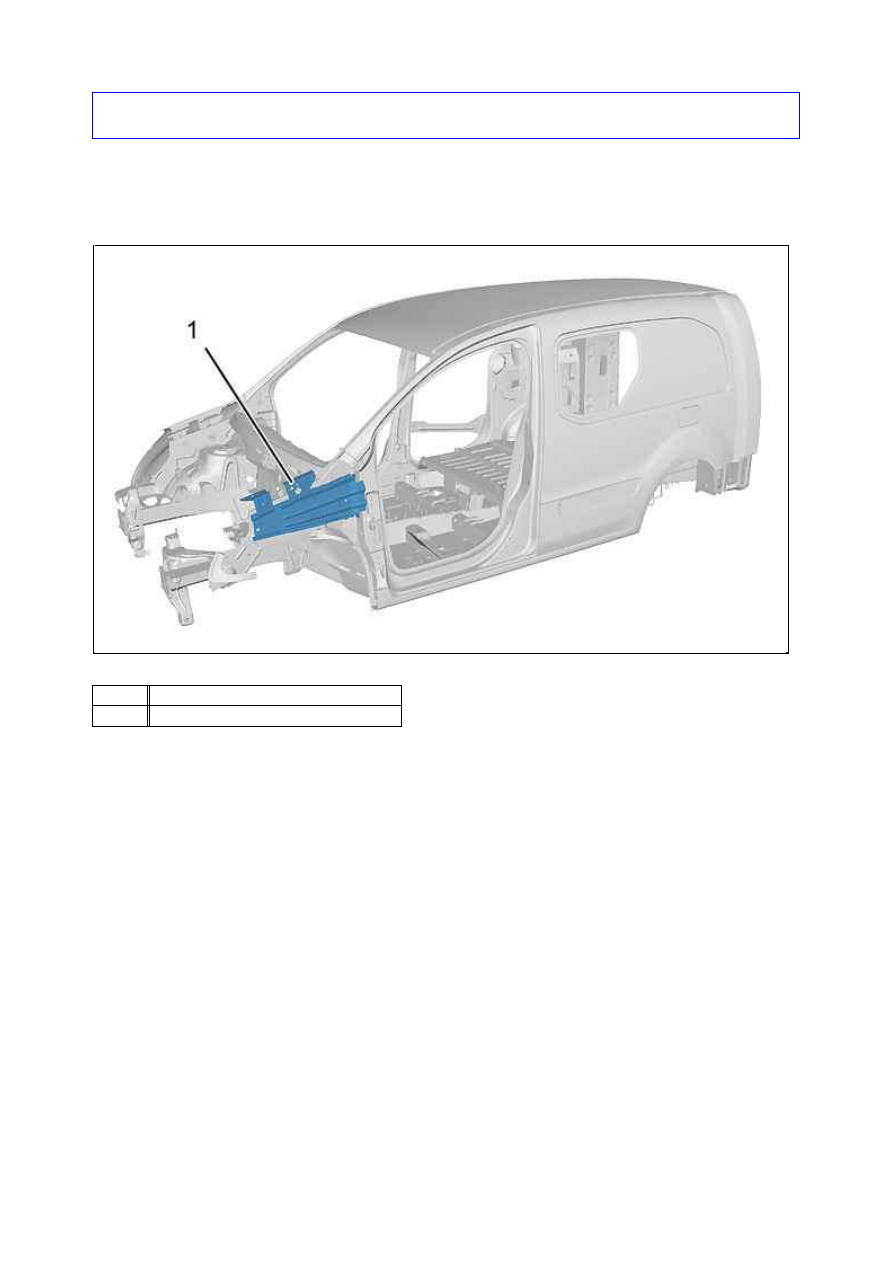

Рисунок : C4CM1QCD

М етка  Обозначение
1

Усилитель со стороны салона в сборе

18.01.2012

(1) Передняя опора со стороны салона в сборе.

ПРИМ ЕЧАНИЕ : Опоры адсорбера паров топлива (5) и (6) помещаются только направо.

5.2. Идентификация прилегающих частей (Передний элемент усиления со стороны
салона)

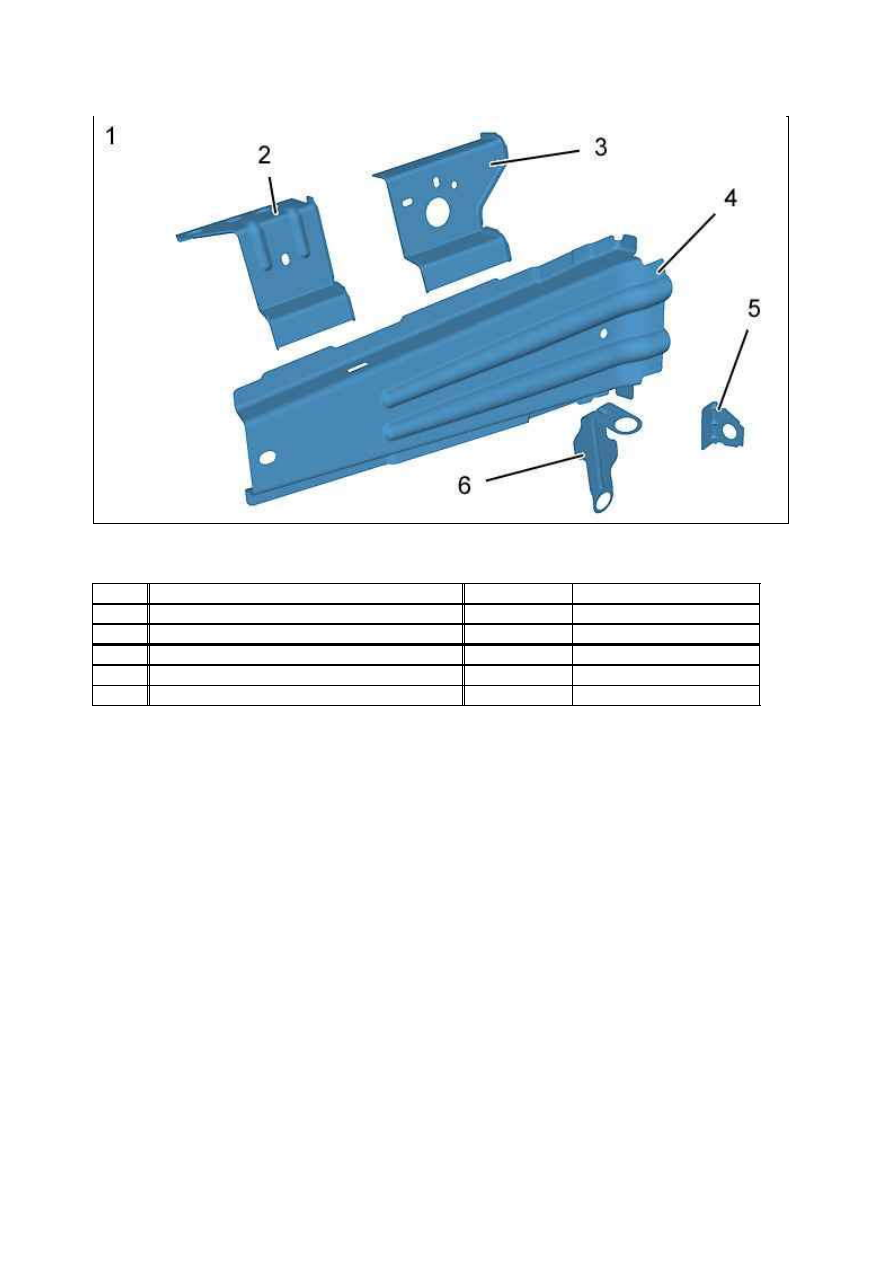

Рисунок : C4CM1QDD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Верхняя опора переднего крыла

1,47

Мягкая сталь

(3)

Задняя верхняя опора переднего крыла

1,47

Мягкая сталь

(4)

Передний элемент усиления со стороны салона  1,47

HLE

(5)

Задняя опора адсорбера паров топлива

1,47

Мягкая сталь

(6)

Задняя опора адсорбера паров топлива

1,47

Мягкая сталь

18.01.2012

6. Подготовка : Передний элемент усиления со стороны салона

ВНИМ АНИЕ :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

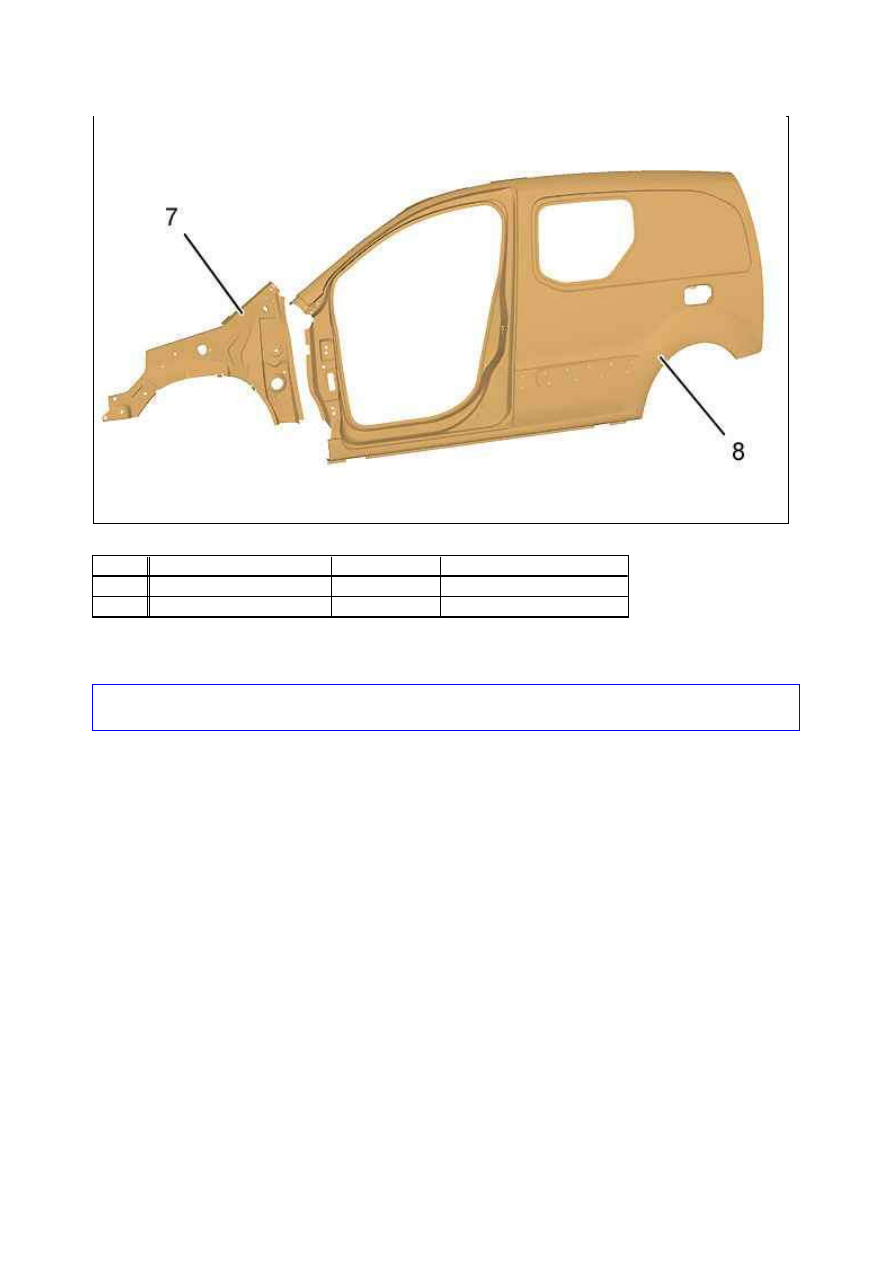

Рисунок : C4CM1QED

М етка  Обозначение

Толщина (мм)   Характер/классификация

(7)

Накладка переднего крыла  1,17

HLE

(8)

Со стороны салона

0,77

Мягкая сталь

18.01.2012

Разметить, затем просверлить отверстия Ø 6,5 мм для последующей сварки методом «точка­пробка» (8 мм
для больших толщин) (в "a").
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Вырезание : Передний элемент усиления со стороны салона (На кузове)

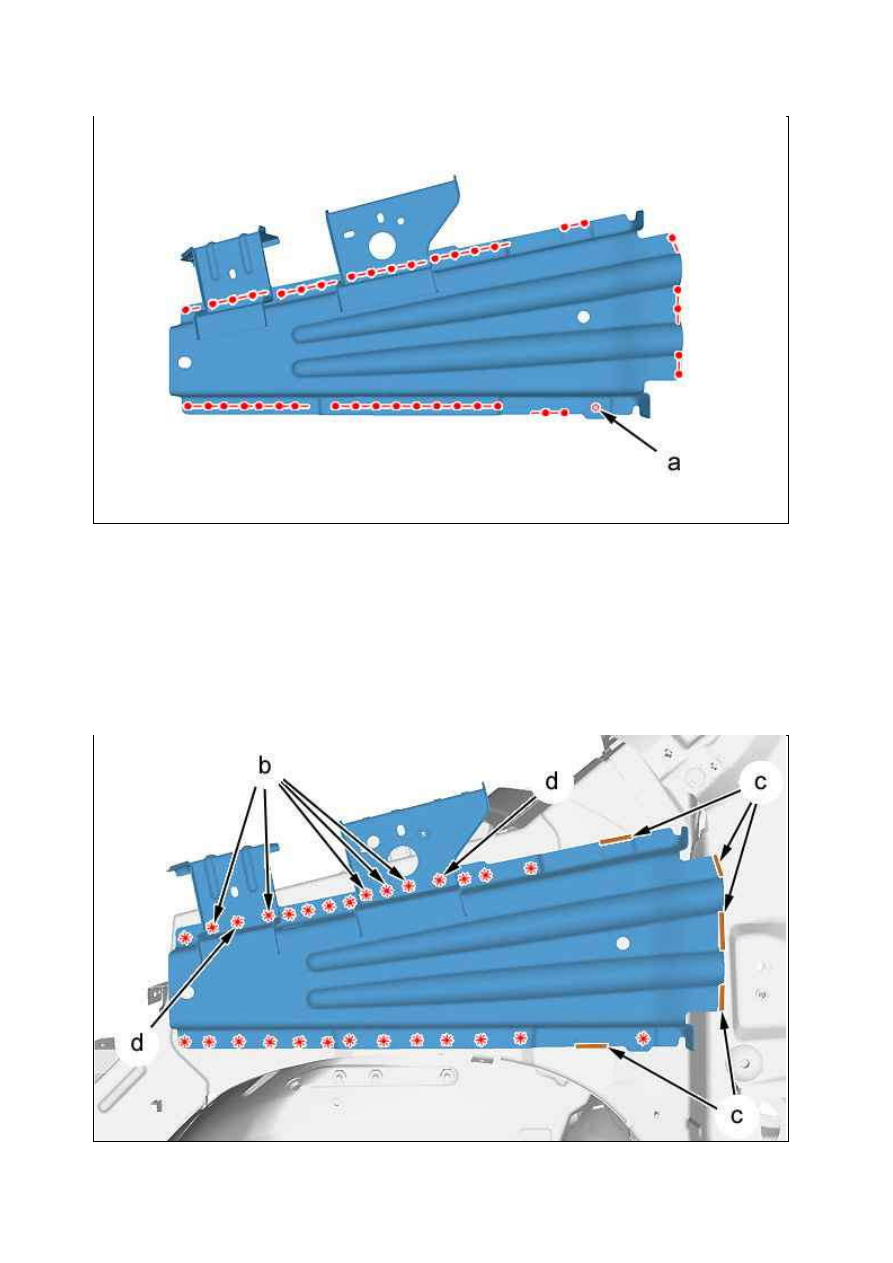

Рисунок : C4CM1QFD

Рисунок : C4CM1QGD
