Разметить и высверлить точки на панелях 3 толщин (в "b").
Зашлифуйте сварные швы MIG (в "c").
Размерить и высверлить оставшиеся точки на 1 толщине.
Снять передний элемент усиления со стороны салона.

ПРИМ ЕЧАНИЕ : Нет необходимости высверливать 2 точки сварки (в "d").

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

Расположить : Передний элемент усиления со стороны салона.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

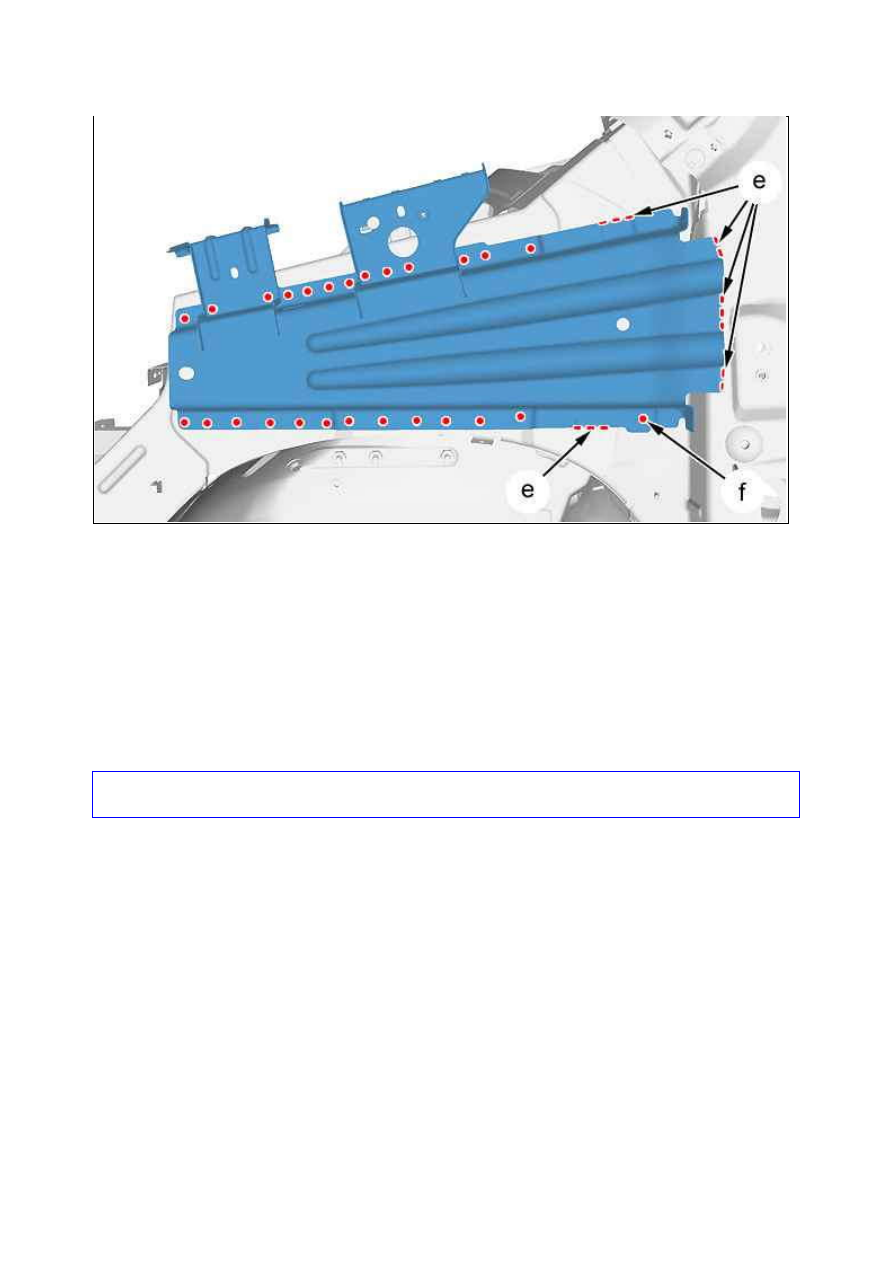

10. Сварка

Рисунок : C4CM1QHD

18.01.2012

Сварка швом по технологии MIG (в "e").
Сварить по отверстиям в среде защитного газа MAG (в "f").
Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Повторная инициализация

Выполнить дополнительные операции.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : C4CM1QJD

18.01.2012

ЗАМ ЕНА : ПРАВАЯ ПАНЕЛЬ БОК ОВИНЫ

САЛОНА (ЧАСТИЧНО) ДЛИННОБАЗНАЯ ВЕРСИЯ (С БОК ОВОЙ СДВИЖНОЙ

ДВЕРЬЮ )

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем.

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

18.01.2012

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

4. Локализация : Панель боковины салона (частично)

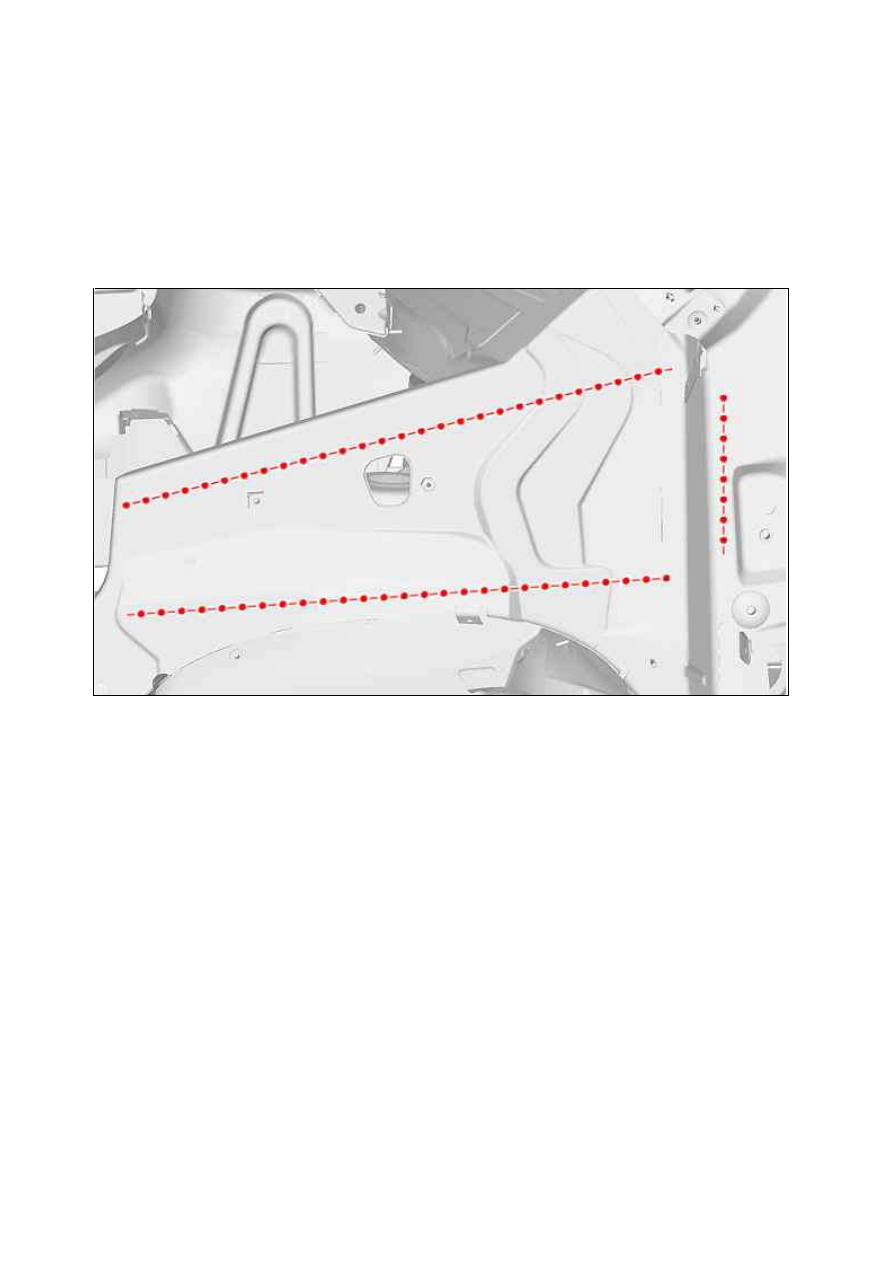

Рисунок : E5AM0EPD

М етка  Обозначение
"C"

Инструментальный ящик FEIN (Номер (реферанс) P.R 9776.63)

"C1"    электрорезак fein
"C2"    Диск пилы FEIN со съемной ступицей (Номер (реферанс) N C)
"C3"    Лезвие n°103 FEIN (Номер (реферанс) P.R 9769.24)
