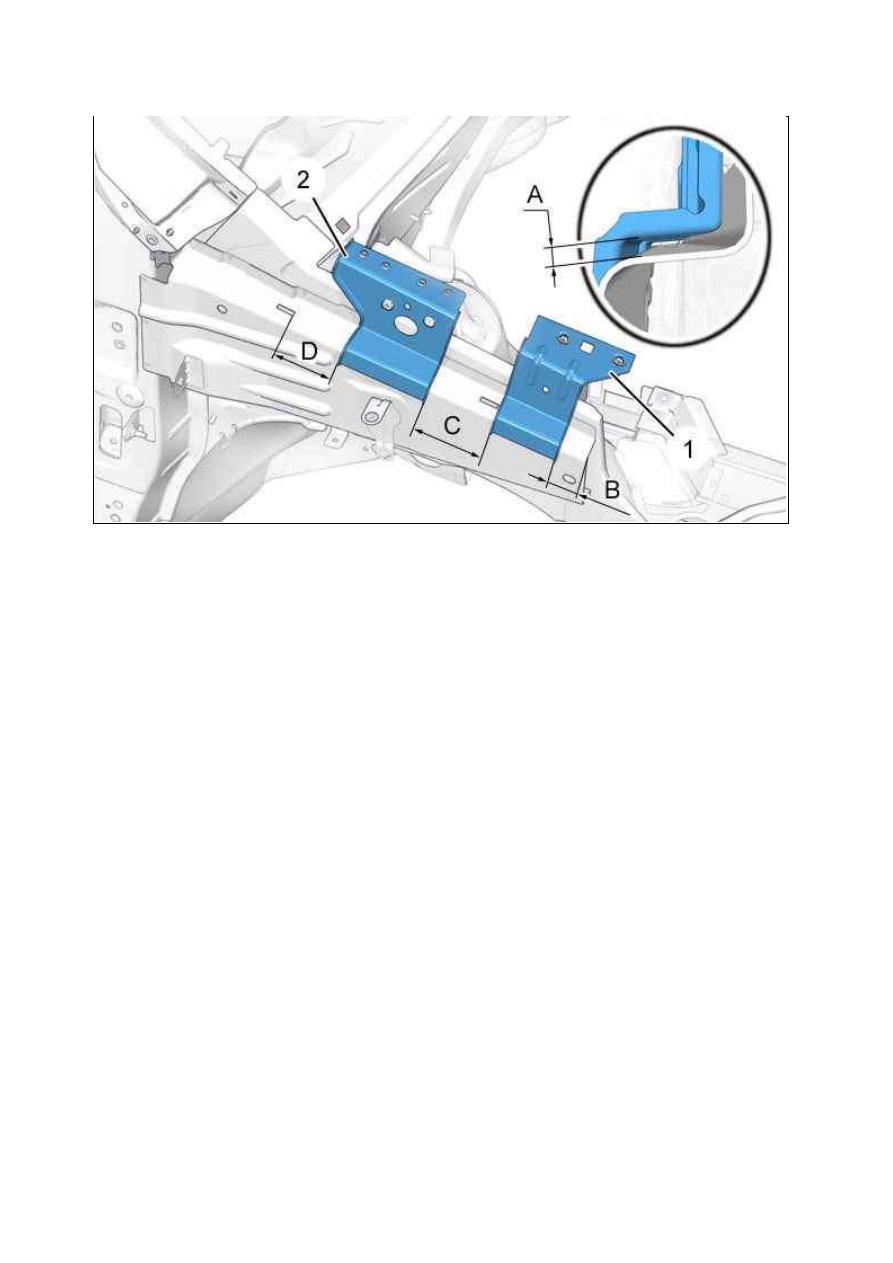

"A" = 5 мм.
"B" = 37 мм.
"C" = 92 мм.
"D" = 82 мм.
Установить следующие элементы :

Верхняя опора переднего крыла (1) (соответствующая стороне кузова, на которой выполняется
замена)

Задняя верхняя опора переднего крыла (2) (соответствующая стороне кузова, на которой выполняется
замена)

ПРИМ ЕЧАНИЕ : Можно выполнить контрольную сборку кузова с переднем крылом и передней дверью,
чтобы проконтролировать высоту верхних опор (1 и 2) переднего крыла.

Рисунок : C4CM29FD

18.01.2012

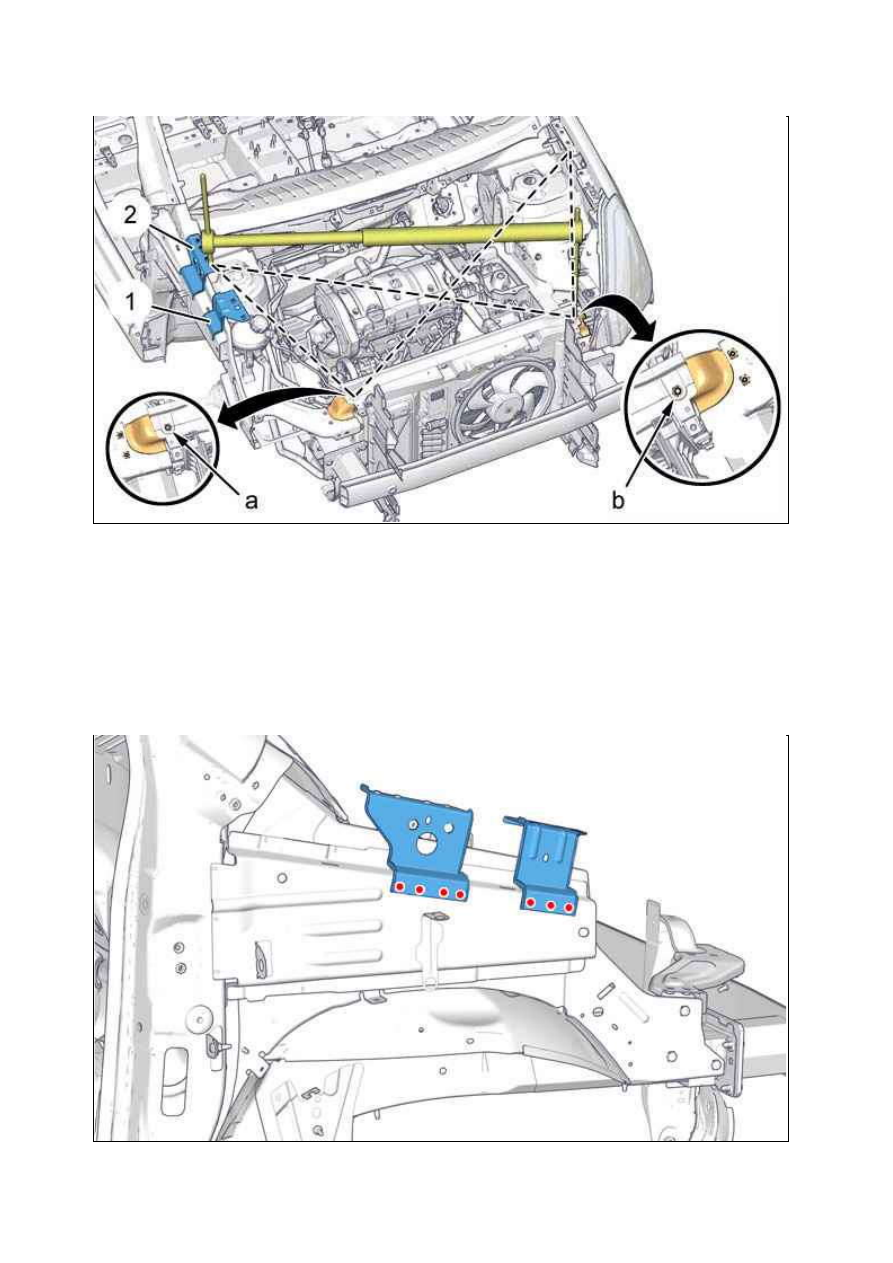

Проверьте и отрегулируйте симметричность зазоров, зависящих от установки верхних опор переднего крыла
(1 и 2) ( в "a", "b").
Удерживайте детали в требуемом положении.

ПРИМ ЕЧАНИЕ : Операция выполняется так же, как для верхней опоры переднего крыла (1).

10. Сварка

Рисунок : B1BM179D

Рисунок : C4CM29GD

18.01.2012

Сварить по отверстиям в среде защитного газа MAG.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

18.01.2012

ЗАМ ЕНА : ПЕРЕДНИЙ ЭЛЕМ ЕНТ У СИЛЕНИЯ СО СТОРОНЫ САЛОНА

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой :

Сварка­пайка по технологии MIG с медно­кремниевым электродом в среде инертного газа

Сварка методом MAG путем нанесения металла (сталь) в среде активного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе :

HLE : Сталь с высоким пределом упругости

THLE : Сталь с очень высоким пределом упругости

UHLE: сталь со сверхвысоким пределом текучести

2. Рекомендуемое оборудование

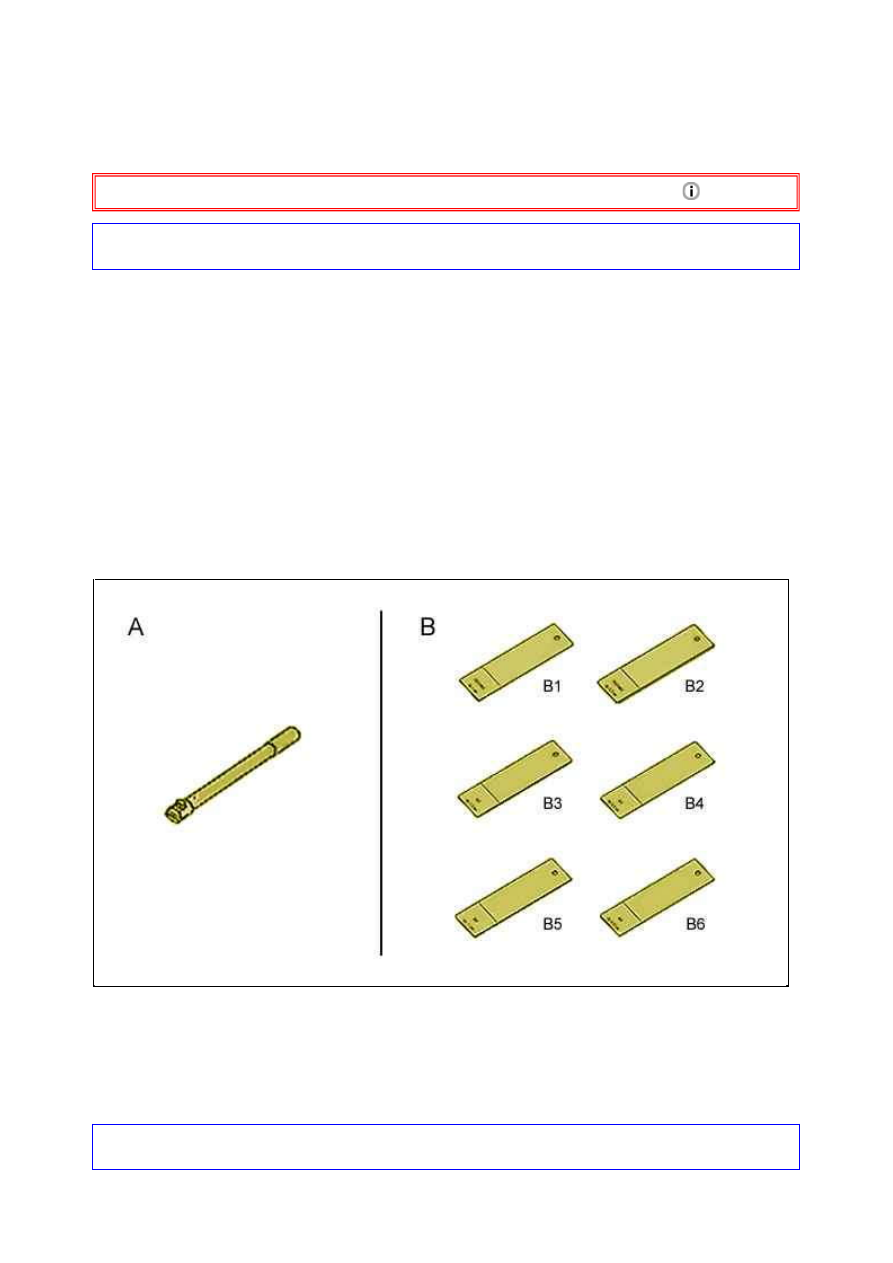

Производите операцию с использованием одной из следующих систем.

Оборудование для проверки качества точек электрической сварки (­).1366 ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Подождите как минимум 15 минут, прежде чем выполнять любые работы (разряд резерва
энергии компьютера подушек безопасности).

Рисунок : E5AP35MD

18.01.2012
