Peugeot Partner (B9). Руководство - часть 151





Нанести слой фосфатной грунтовки на зачищенные зоны.

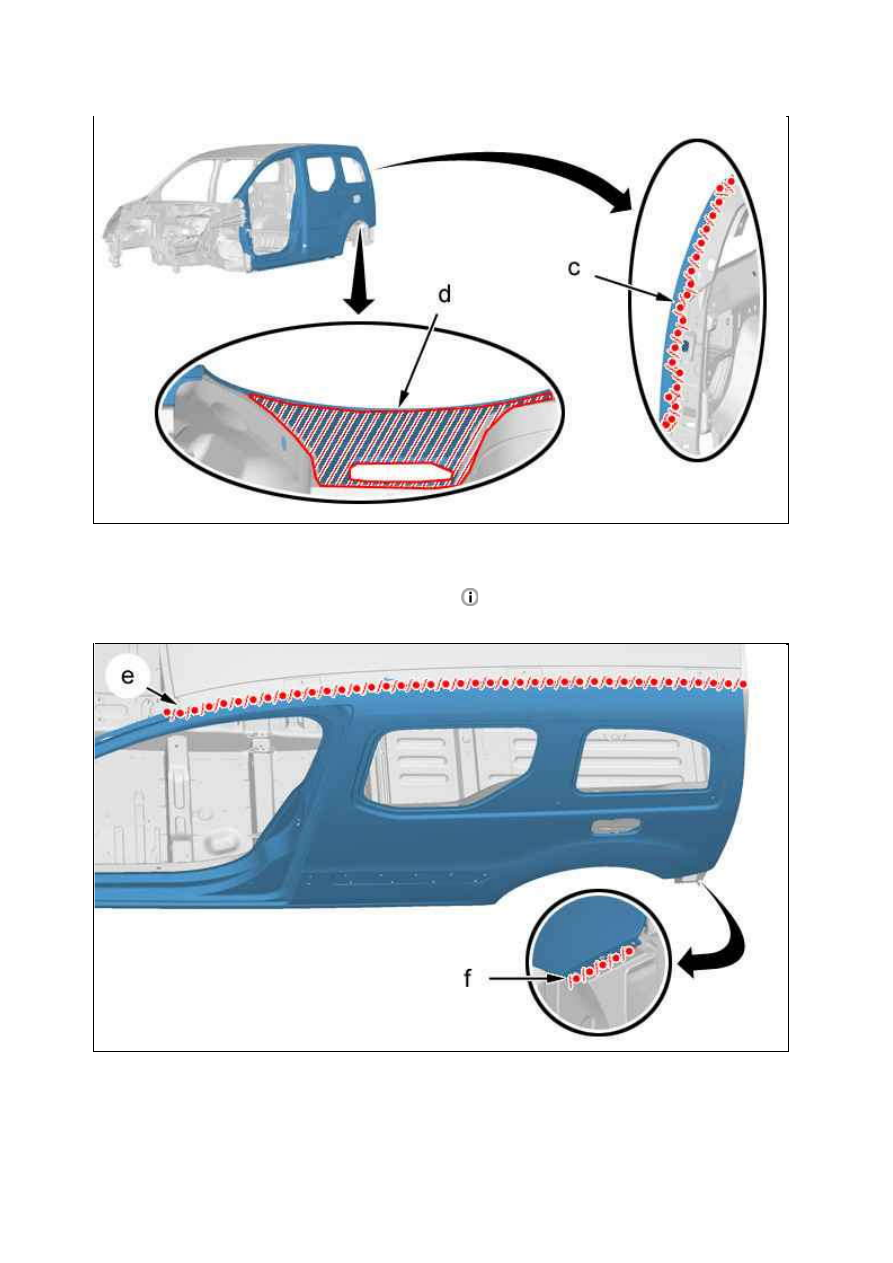

Нанести герметик ( индекс "A1") ( в "c").

Нанести антигравийное покрытие категории "C4"

 ( в "d").

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1") ( в "e", "f").

Рисунок : C4CM1RGD

Рисунок : C4CM1RHD

18.01.2012

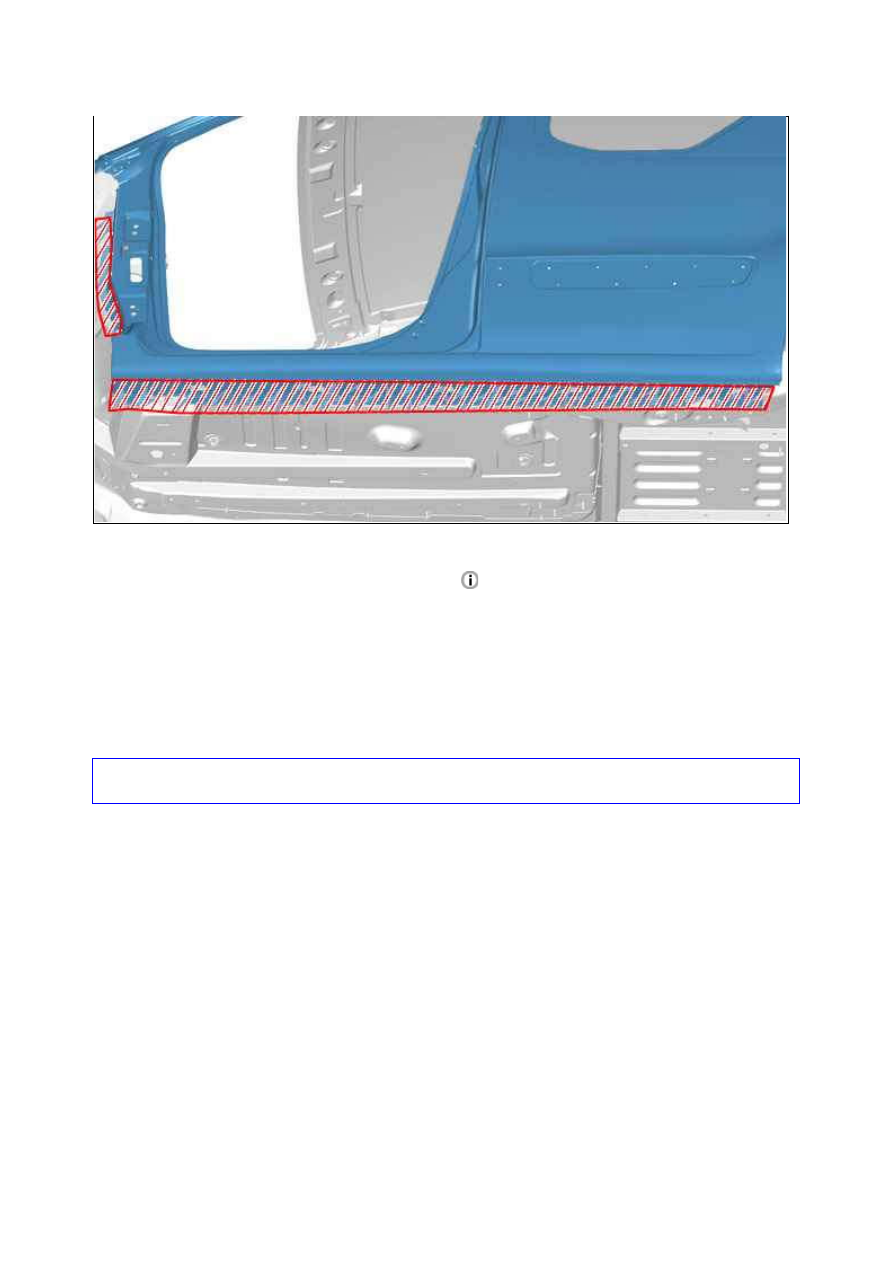

Нанести слой фосфатной грунтовки на зачищенные зоны.

Нанести антигравийное покрытие категории "C4"

 .

Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4CM1RJD

18.01.2012

ЗАМ ЕНА : ПЕРЕДНИЕ И ЗАДНИЕ ВЕРХНИЕ ОПОРЫ ПЕРЕДНЕГО К РЫЛА

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :

HLE : Сталь с высоким пределом упругости

Мягкая сталь

2. Рекомендуемое оборудование

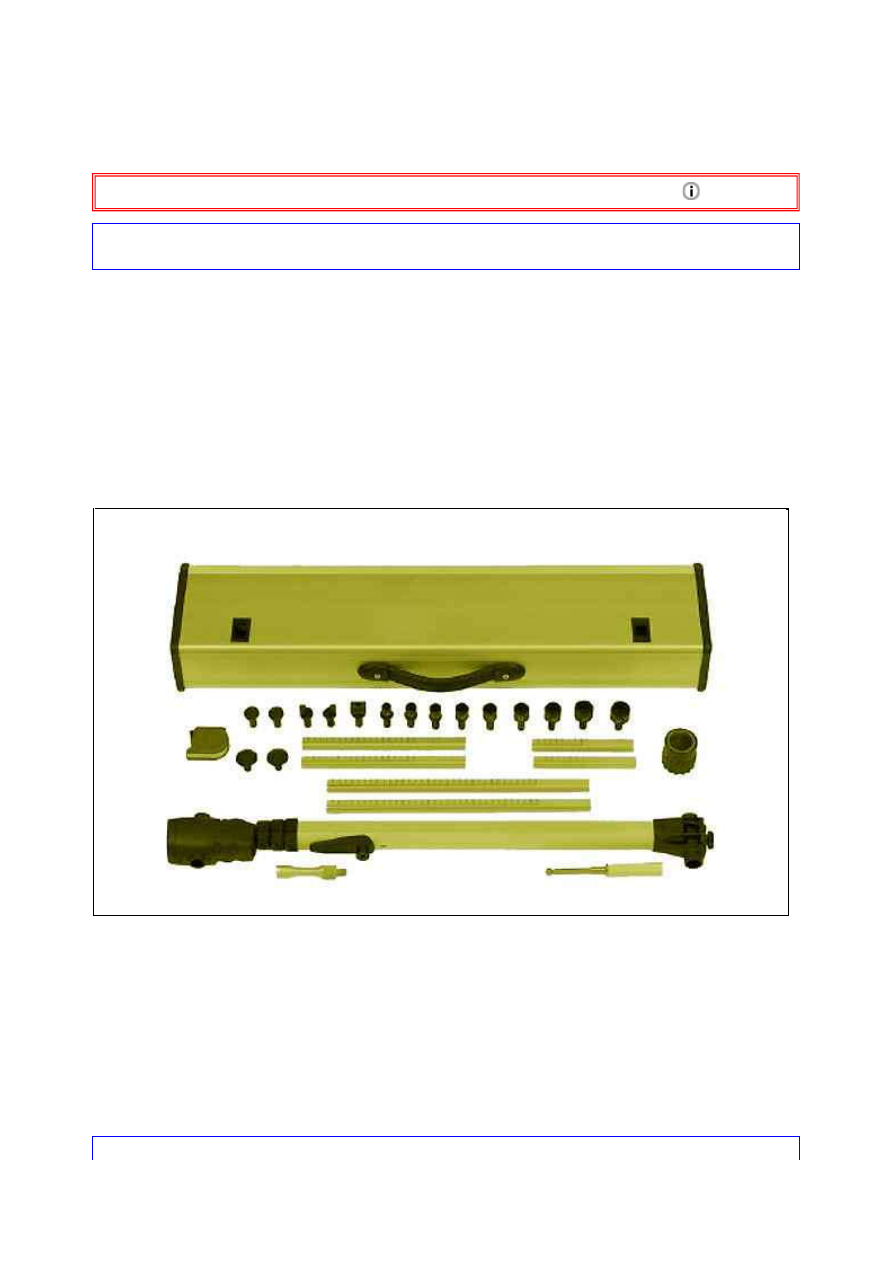

Система сравнительных измерений ((приспособление, позволяющее измерить и сопоставить положения
нижних и верхних точек кузова относительно оси симметрии)).
Тип Car O Liner ; Номер (реферанс) : M430 000 001.

ПРИМ ЕЧАНИЕ :  Для  получения  дополнительной  информации  о  системе  сравнительных  измерений
обратитесь к фирменному каталогу оборудования.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть

Рисунок : E5AM0LPD

18.01.2012

повреждены температурой или пылью.

Отделите жгуты проводов.

4. Расположение запасной части

5. Идентификация запасных частей

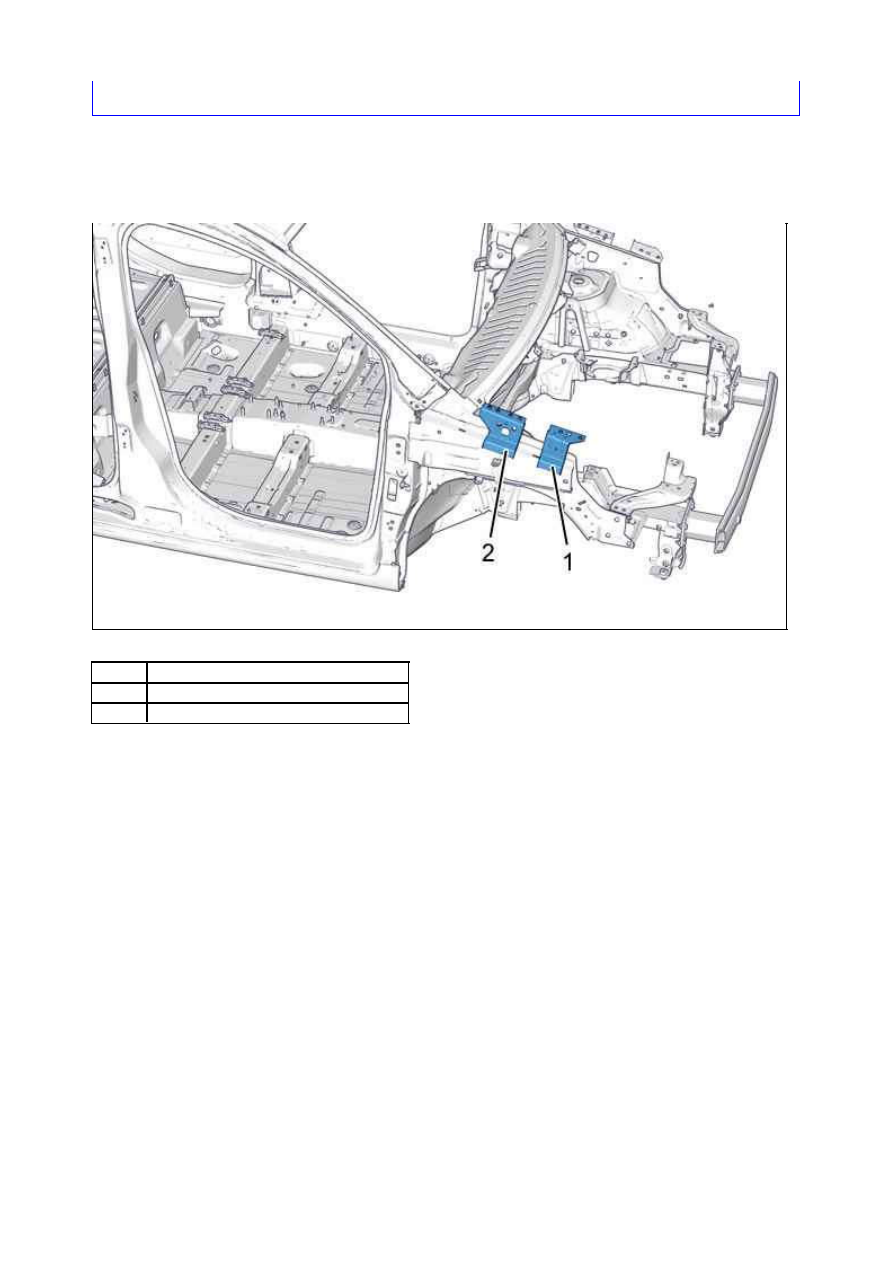

5.1. Состав : Верхняя опора переднего крыла

Рисунок : C4CM298D

М етка  Обозначение
(1)

Верхняя опора переднего крыла

(2)

Задняя верхняя опора переднего крыла

18.01.2012
