Peugeot Partner (B9). Руководство - часть 152

5.2. Состав :Задняя верхняя опора переднего крыла

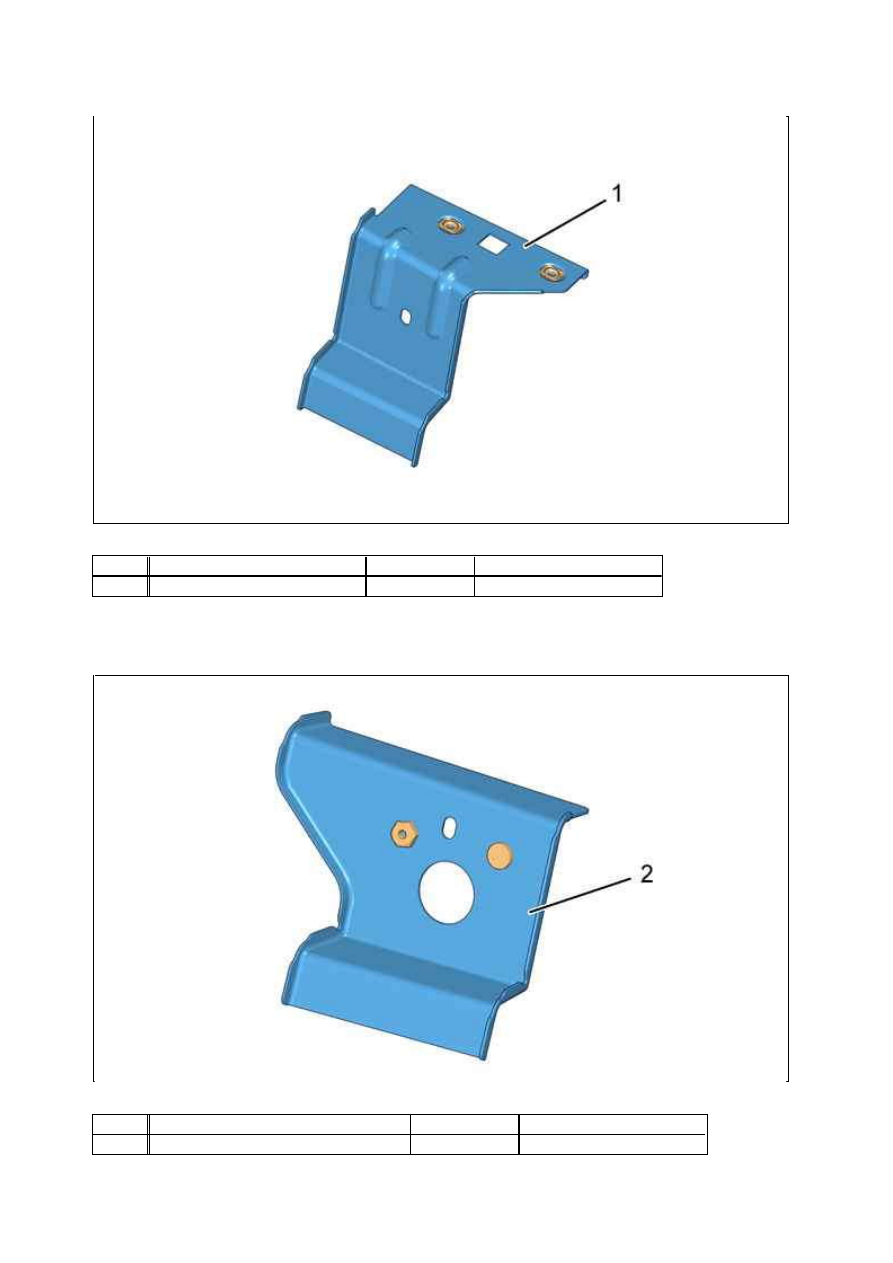

Рисунок : C4CM299D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Верхняя опора переднего крыла  1,47

Мягкая сталь

Рисунок : C4CM29AD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Задняя верхняя опора переднего крыла  1,47

Мягкая сталь

18.01.2012

5.3. Идентификация частей, прилегающих к запасной части

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

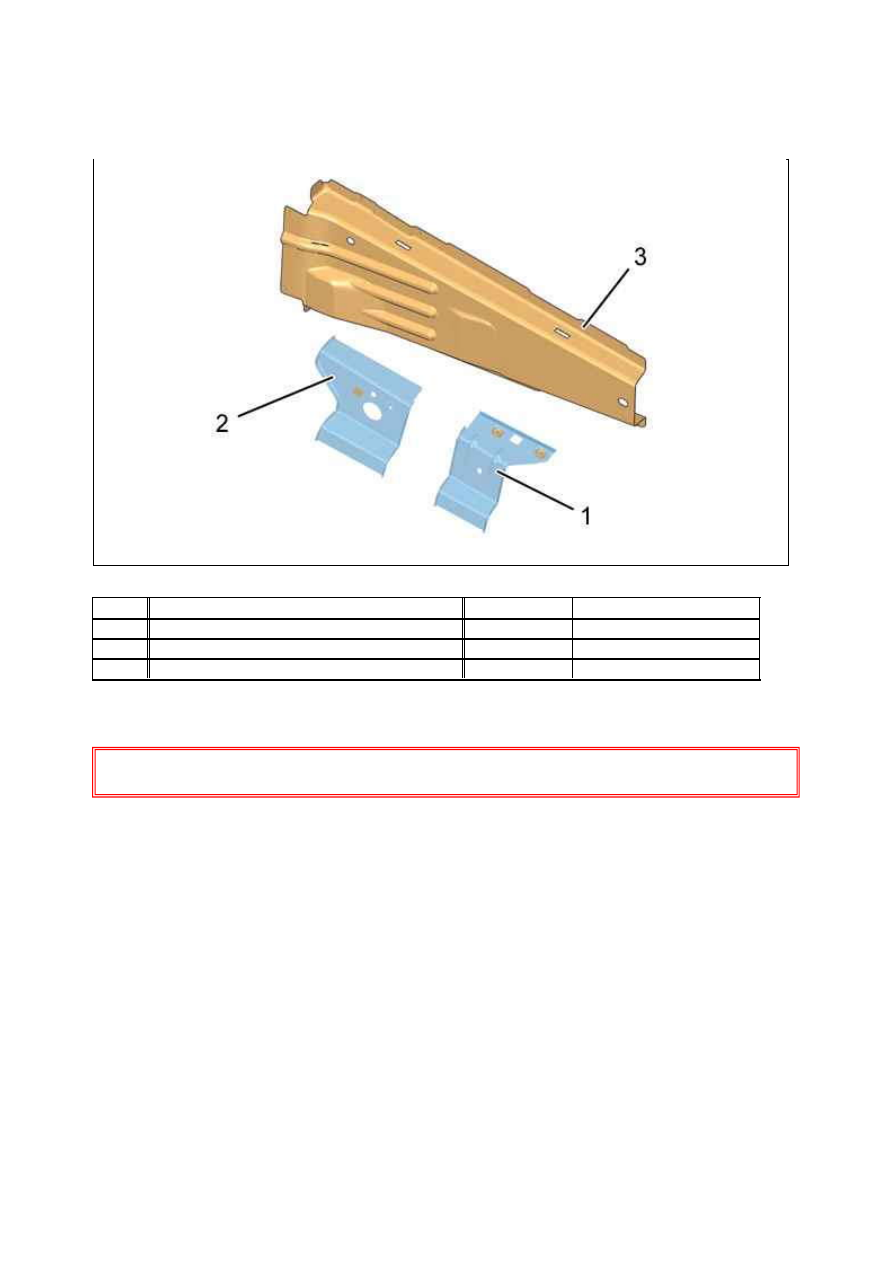

Рисунок : C4CM29BD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Верхняя опора переднего крыла

1,47

Мягкая сталь

(2)

Задняя верхняя опора переднего крыла

1,47

Мягкая сталь

(3)

Передний элемент усиления со стороны салона  1,47

HLE

18.01.2012

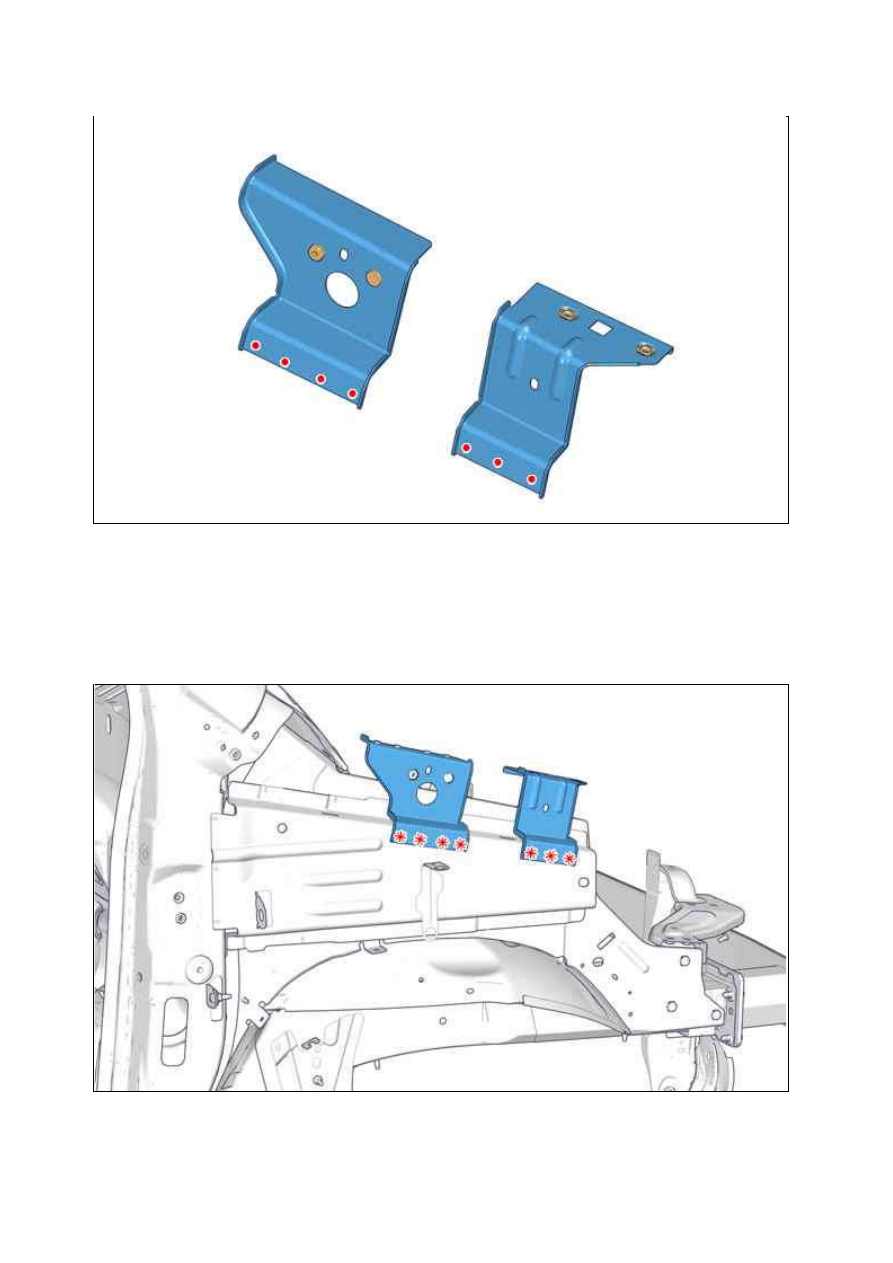

Нанесите маркировочные штрихи, затем просверлите отверстия сверлом диаметром 8 мм для последующей
точечной MAG­сварки.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

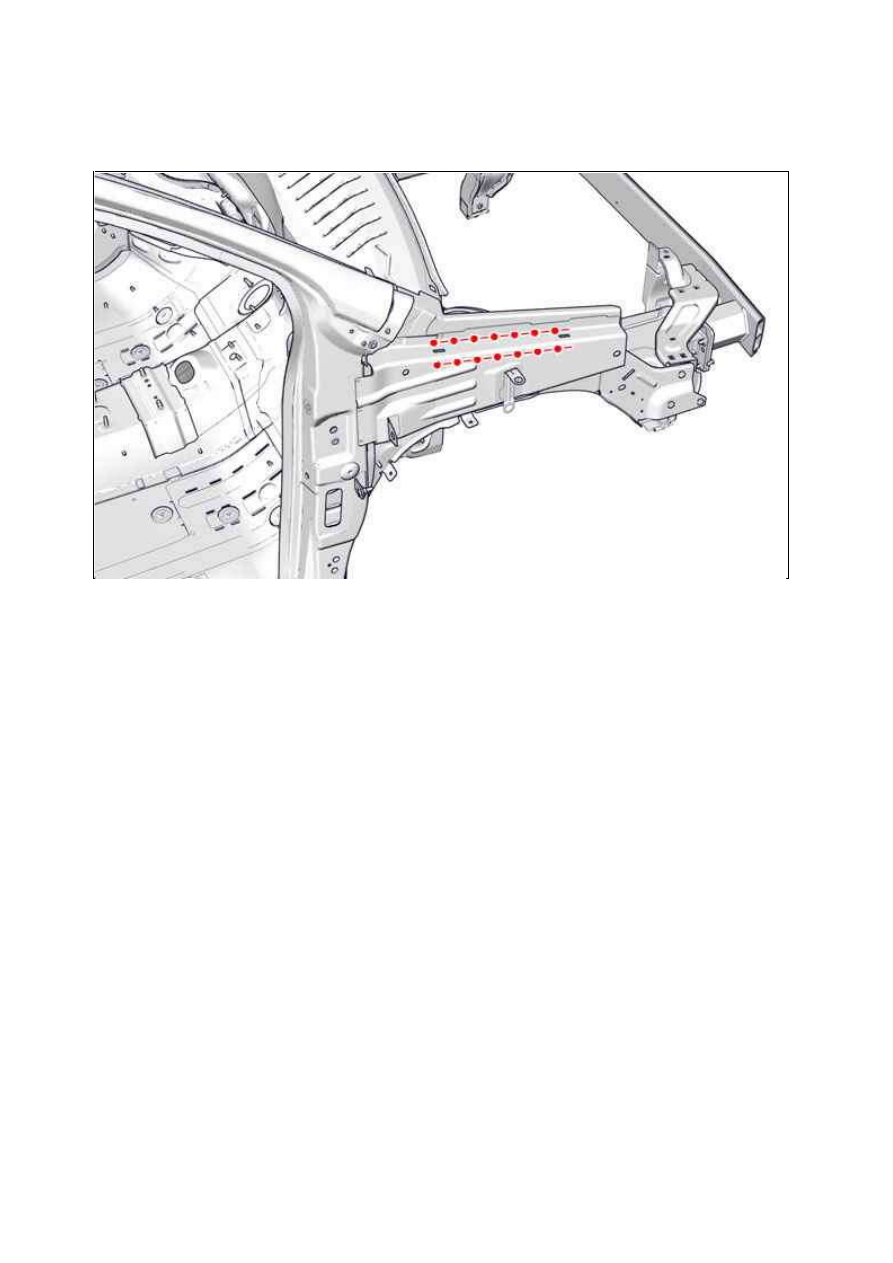

7. Резка элемента на кузове

Срезать по точкам .
Снять элементы.

Рисунок : C4CM29CD

Рисунок : C4CM29DD

18.01.2012

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

9. Подгонка

ПРИМ ЕЧАНИЕ :  Размеры  указаны  для  справки  и  могут  измениться  в  процессе  жизненного  цикла
автомобиля.

Рисунок : C4CM29ED

18.01.2012
