Peugeot Partner (B9). Руководство - часть 141

СНЯТИЕ ­ У СТАНОВК А : НАК ЛАДК А БОК ОВИНЫ САЛОНА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособление для снятия обшивки (­).1350­ZZ.

2. Снятие

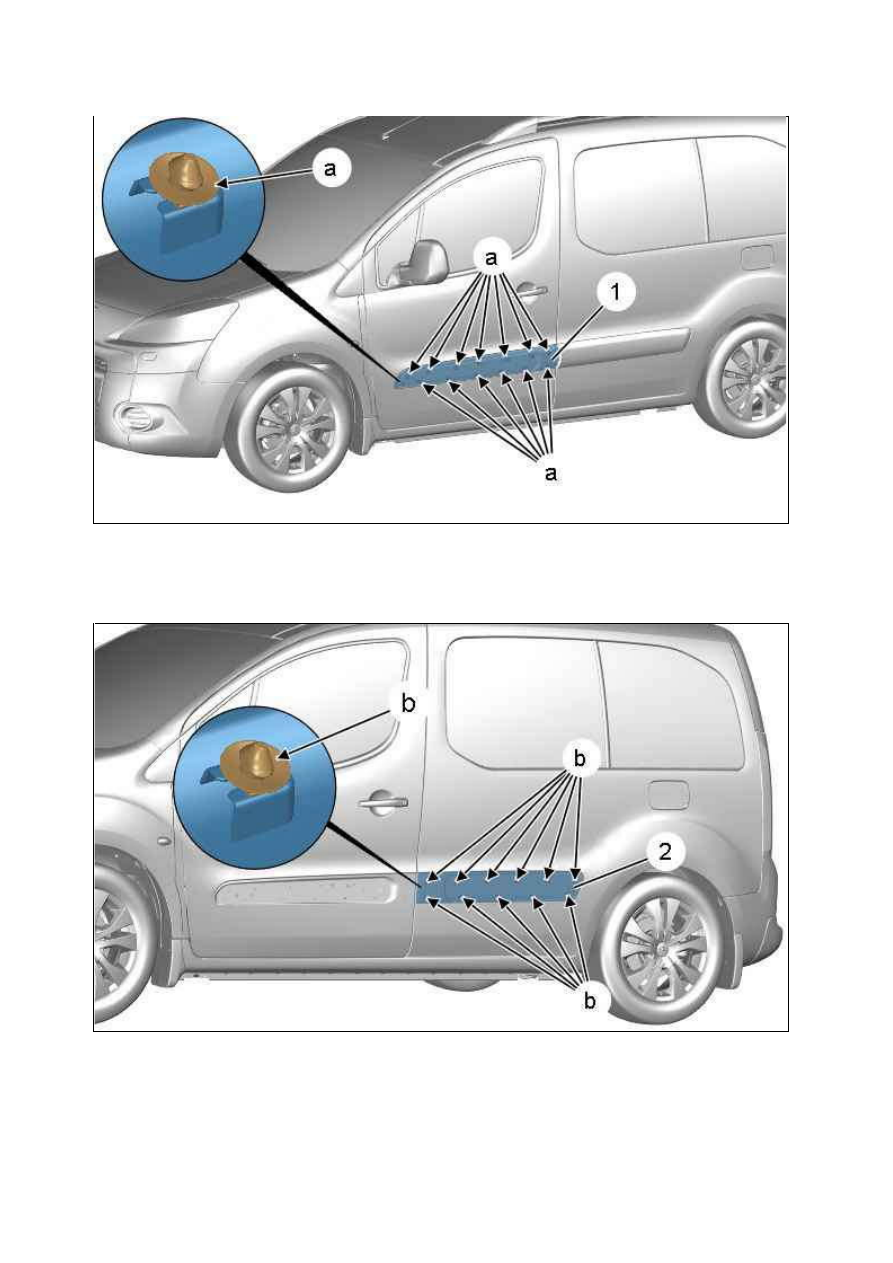

Рисунок : E5AP30WD

18.01.2012

Отсоединить : Накладку боковины салона (1) (спереди) ( в "a") ; С помощью приспособления [1].
Снимите : Накладку боковины салона (1) (спереди).

Отсоединить : Накладку боковины салона (2) (задняя) ( в "b") ; С помощью приспособления [1].
Снимите : Накладку боковины салона (2) (задняя).

3. У становка

Рисунок : C4CM1MWD

Рисунок : C4CM1MXD

18.01.2012

ОБЯЗАТЕЛЬНО : Систематически заменять неисправные фиксаторы.

Установка производится выполнением операций по снятию в обратном порядке.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : У ПЛОТНИТЕЛИ ДВЕРНЫХ ПРОЕМ ОВ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

2.1. У плотнитель проема передней двери

Открыть переднюю дверь.

Рисунок : E5AP30WD

18.01.2012
