Peugeot Partner (B9). Руководство - часть 142

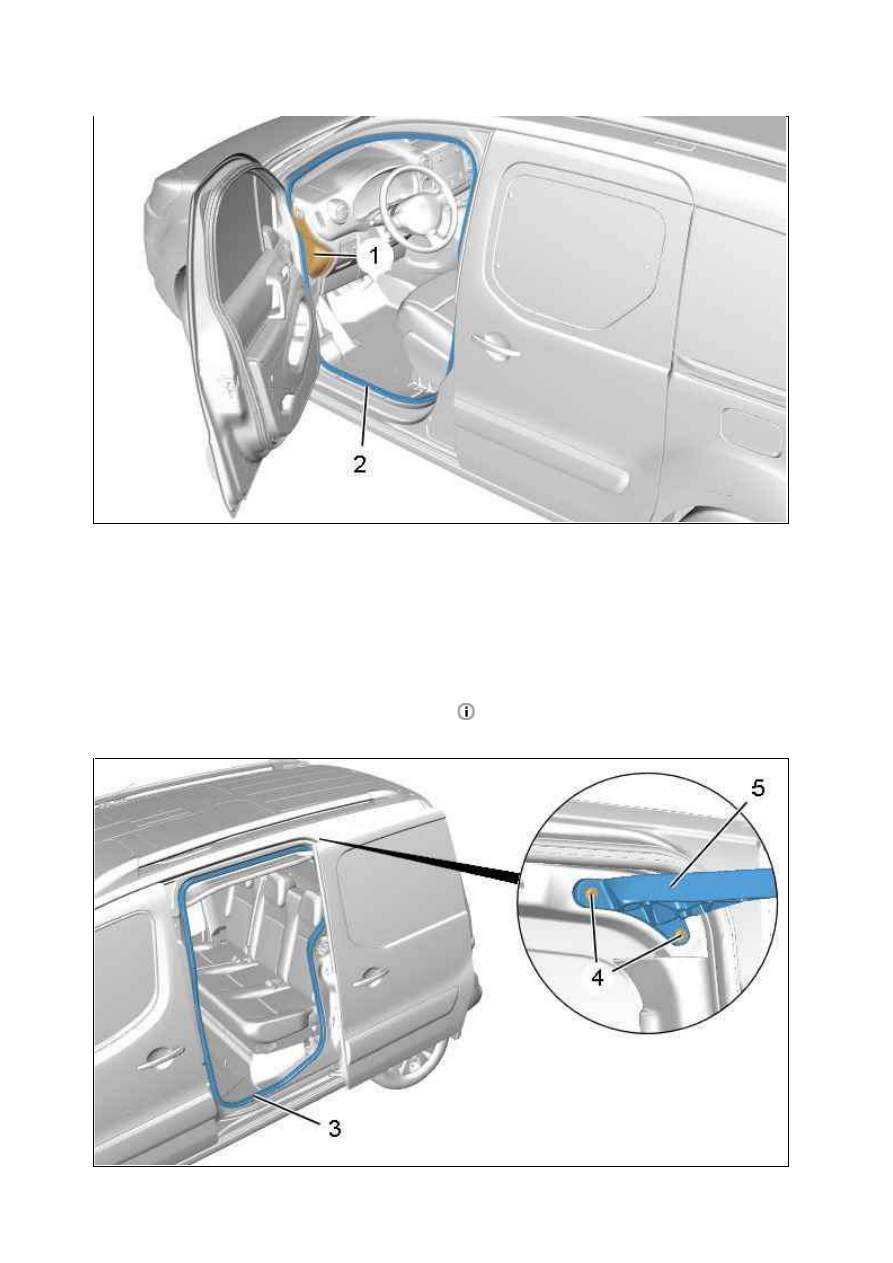

Отсоединить ; Снимите боковую облицовку приборной панели (1) ; С помощью приспособления [1].
Снимите : Уплотнитель проема передней двери (2).

2.2. У плотнитель входного проема боковой сдвижной двери

Открыть боковую сдвижную дверь.

ПРИМ ЕЧАНИЕ :  Не  снимать  крепления  нижней  и  центральной  кареток,  чтобы  не  выполнять  снова
регулировку боковой сдвижной двери.

Отделите :

Ж гут проводов боковой сдвижной двери

.

Рисунок : C4CM1NED

18.01.2012

ВНИМ АНИЕ : Защитить заднее крыло ; Разместить на защитной пленке.

Отвернуть болты (4).
Отделите : Верхняя каретка боковой сдвижной двери (5).
Снимите : Уплотнитель входного проема боковой сдвижной двери (3).
Установите винты (4), не затягивая.

2.3. Грязезащитный уплотнитель (Без боковой сдвижной двери)

Открыть переднюю дверь.

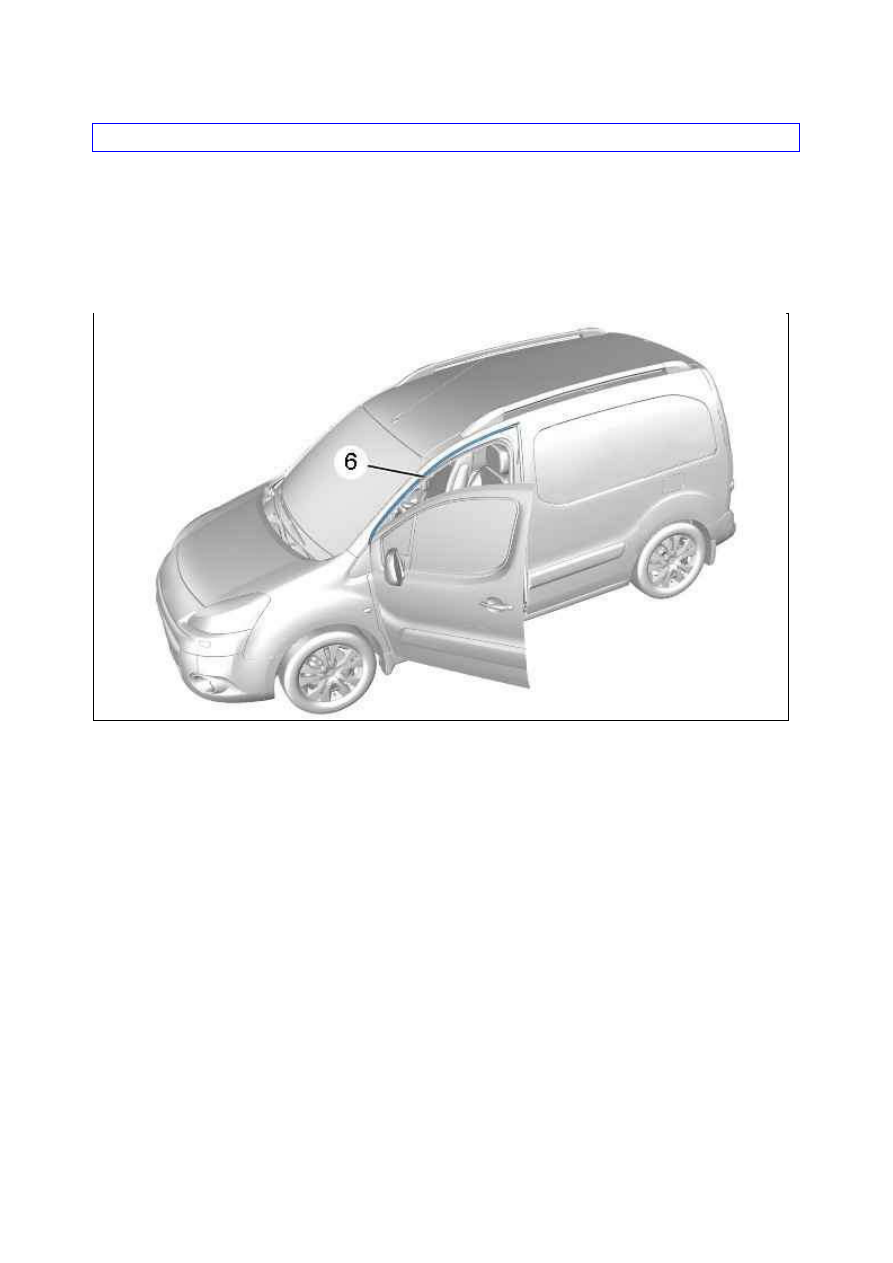

Отделите ; Снять уплотнение (6).

2.4. Грязезащитный уплотнитель (С боковой сдвижной дверью)

Откройте двери.

Рисунок : C4CM1NFD

Рисунок : C4CM1NGD

18.01.2012

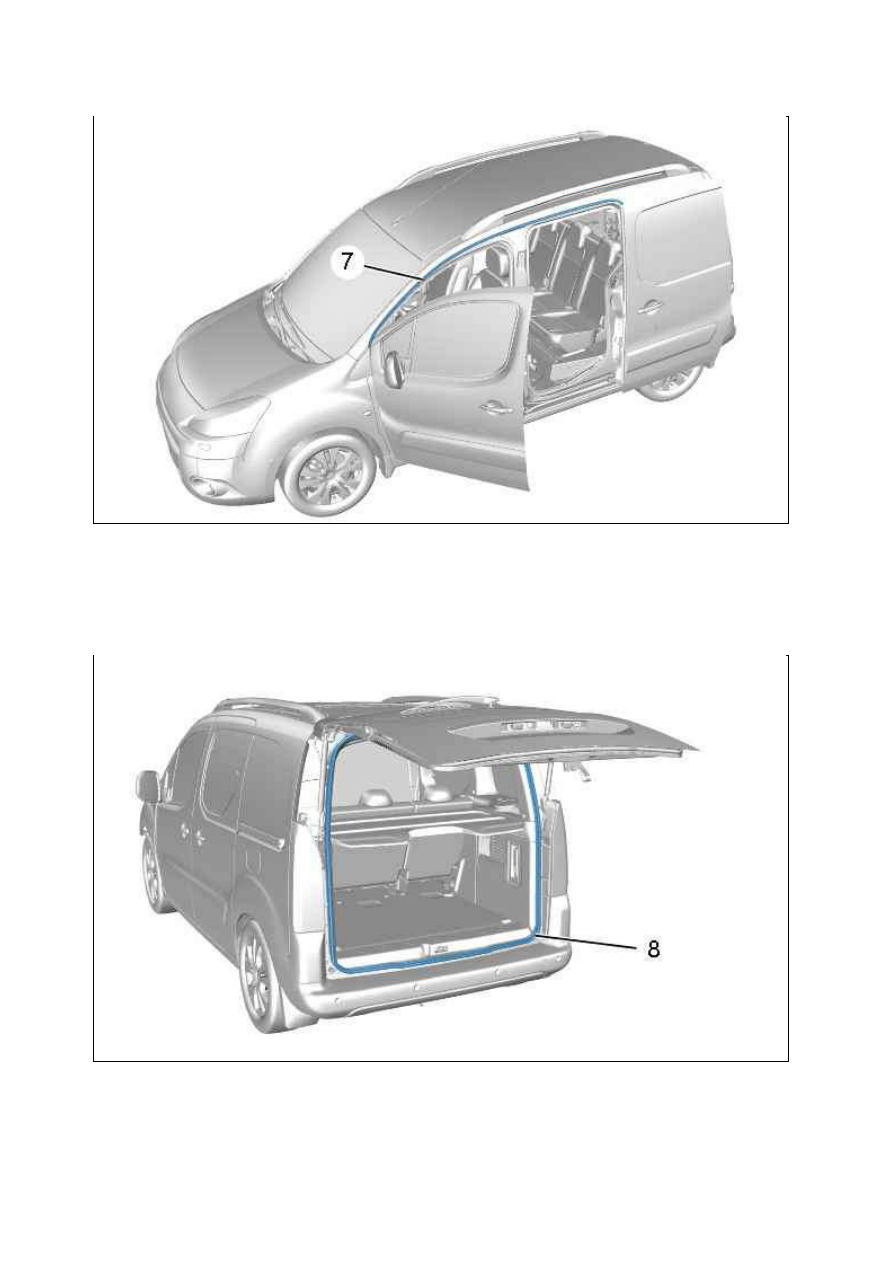

Отделите ; Снять уплотнение (7).

2.5. У плотнители проема крышки багажника

Открыть крышку багажника .

Снимите : Уплотнение проема крышки багажника (8).

2.6. У плотнитель проема задних распашных дверей

Открыть задние распашные двери.

Рисунок : C4CM1NHD

Рисунок : C4BM0S6D

18.01.2012

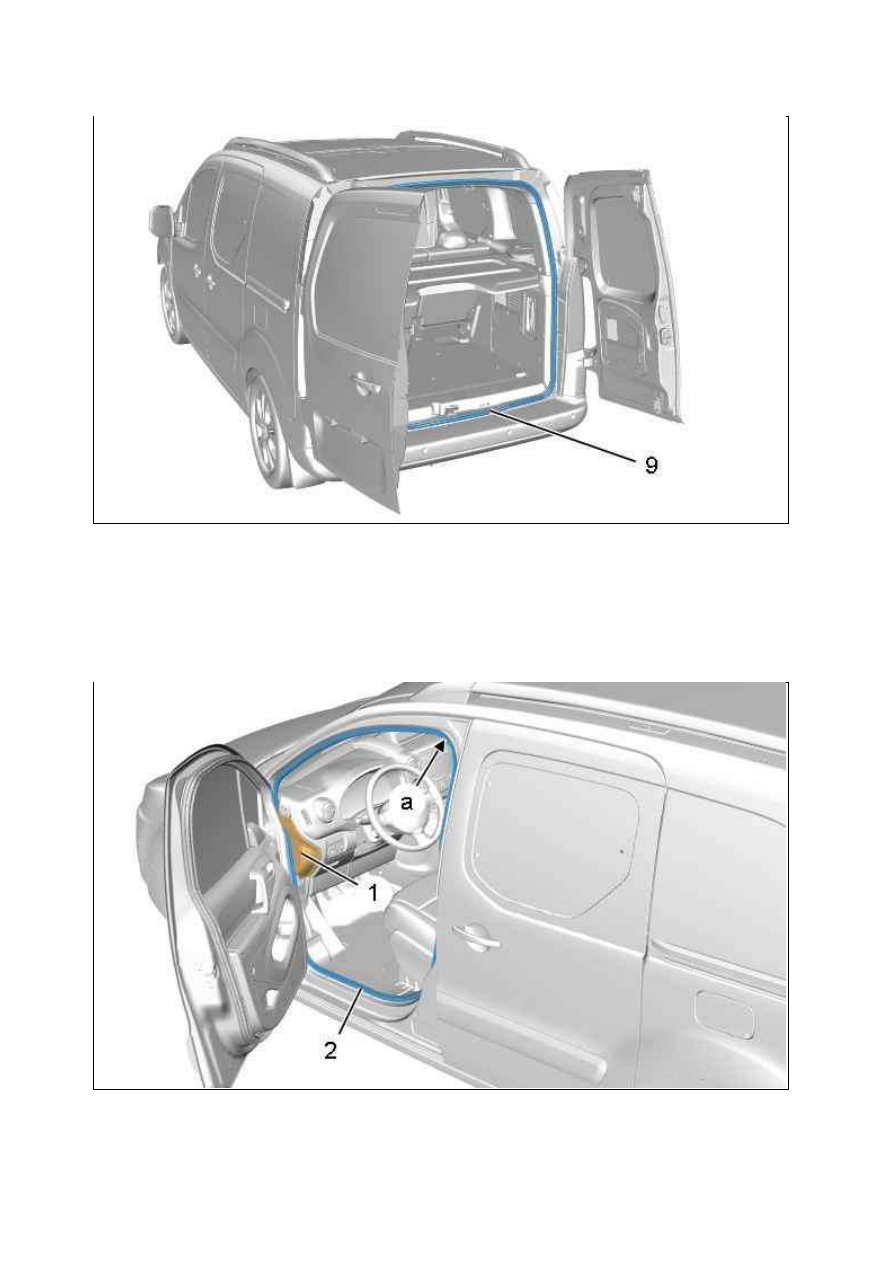

Снимите : Уплотнитель проема распашных дверей багажного отделения (9).

3. У становка

3.1. У плотнитель проема передней двери

Расположить : Уплотнитель проема передней двери (2).
Установка уплотнителя проема передней двери (2) :

Рисунок : C4BM0S7D

Рисунок : C4CM1NJD

18.01.2012
