Наметить, затем просверлить диаметром 10 мм для последующей сварки методом "точка­пробка" MIG.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Разметить, затем просверлить диаметром 10 для последующей сварки электрозаклёпками MIG (в "f").
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

Рисунок : C4CM25VD

Рисунок : C4CM25WD

18.01.2012

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

Установить следующие элементы :



Подготовленную накладку центральной стойки



Усилитель средней стойки в сборе

Проверить подгонку усилителя центральной стойки в сборе ; Работы производятся с применением одной из
следующих измерительных систем :



Электронная измерительная система



Положительная измерительная система



Специфическая головка MZ



Контрольный шаблон

Зафиксировать накладку центральной стойки в требуемом положении.
Снять усилитель центральной стойки в сборе .

10. Сварка

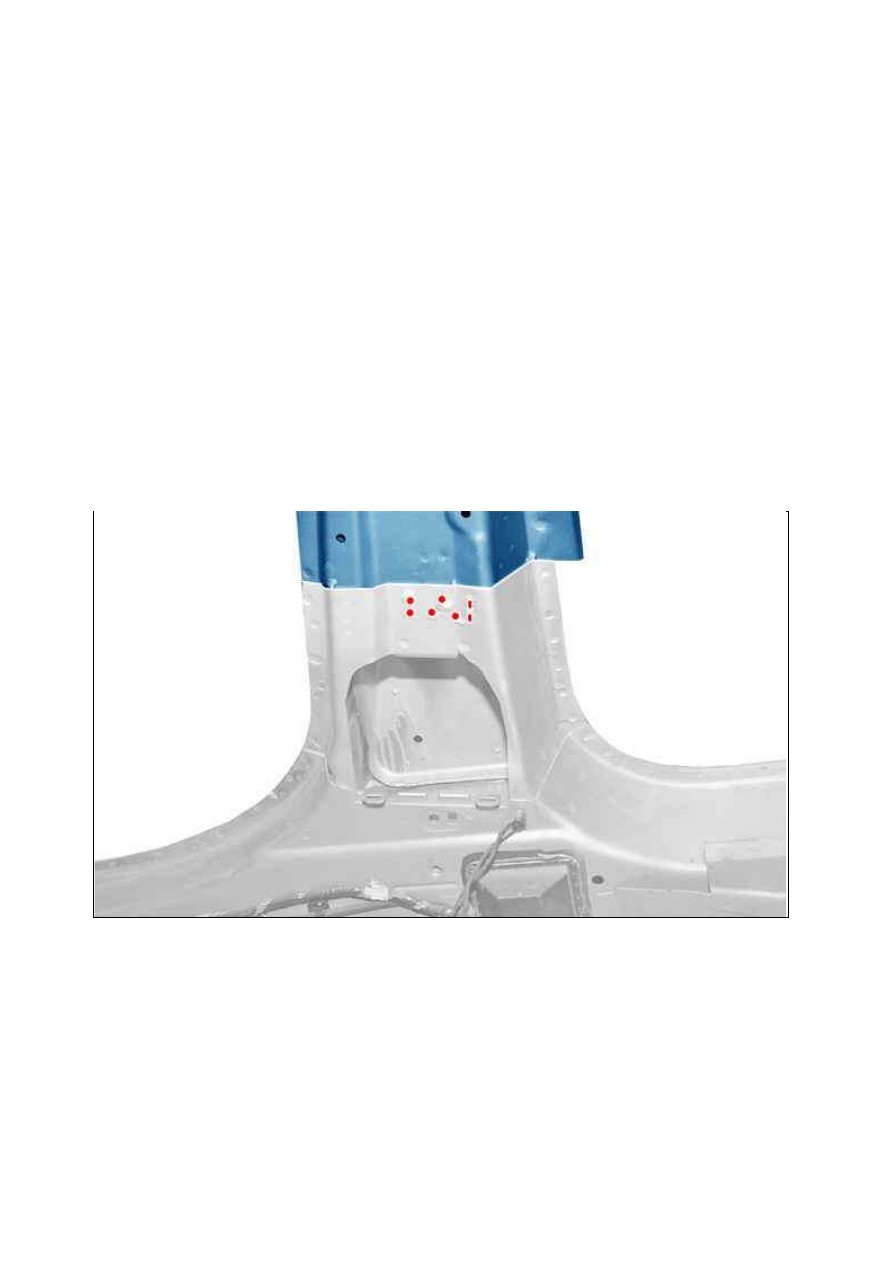

10.1. Сварка (Нижняя часть)

Сварить точечной сваркой способом MIG .

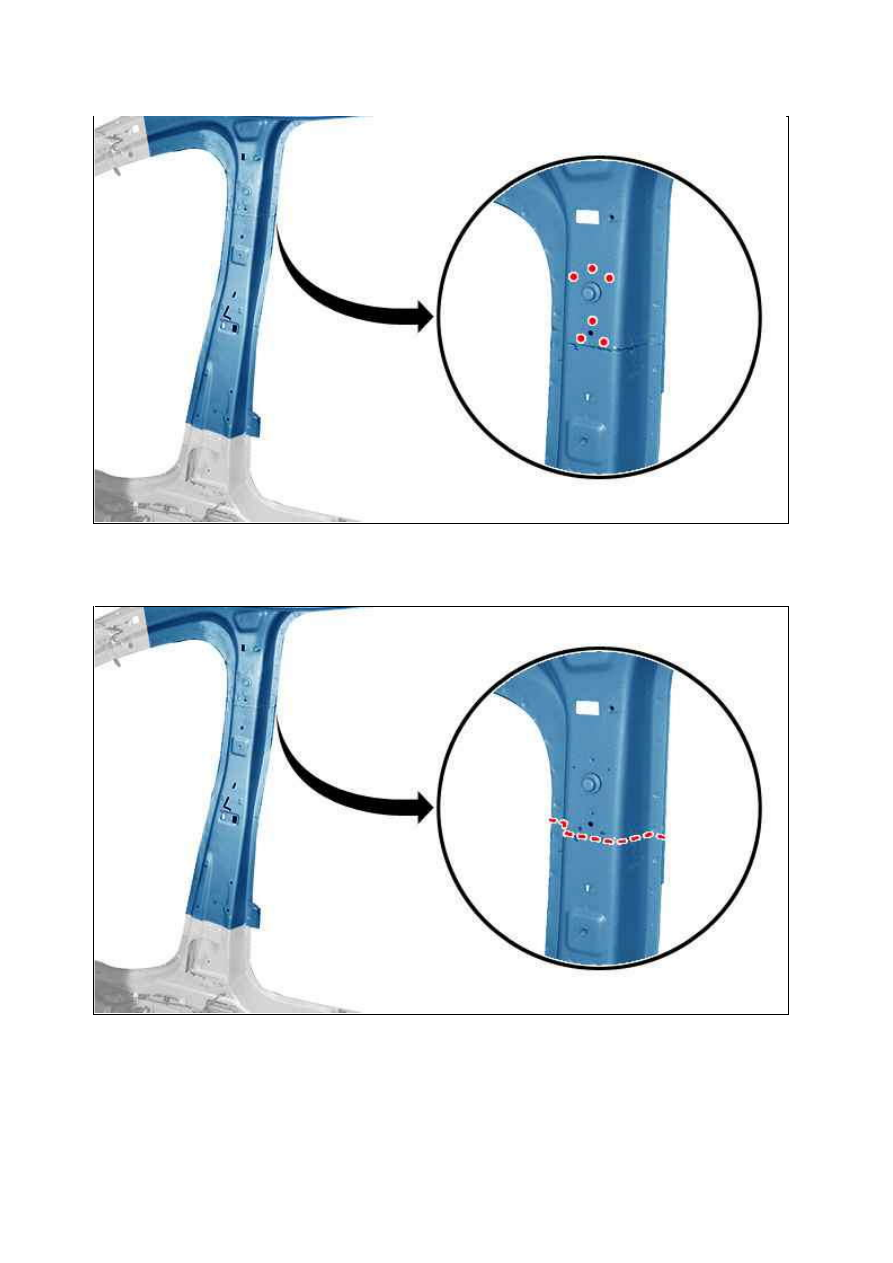

10.2. Сварка (Верхняя часть)

Рисунок : C4CM25XD

18.01.2012

Сварить точечной сваркой способом MIG .

Произведите последовательную шовную MIG­сварку.

11. Герметичность ­ защита

Рисунок : C4CM25YD

Рисунок : C4CM25ZD

18.01.2012

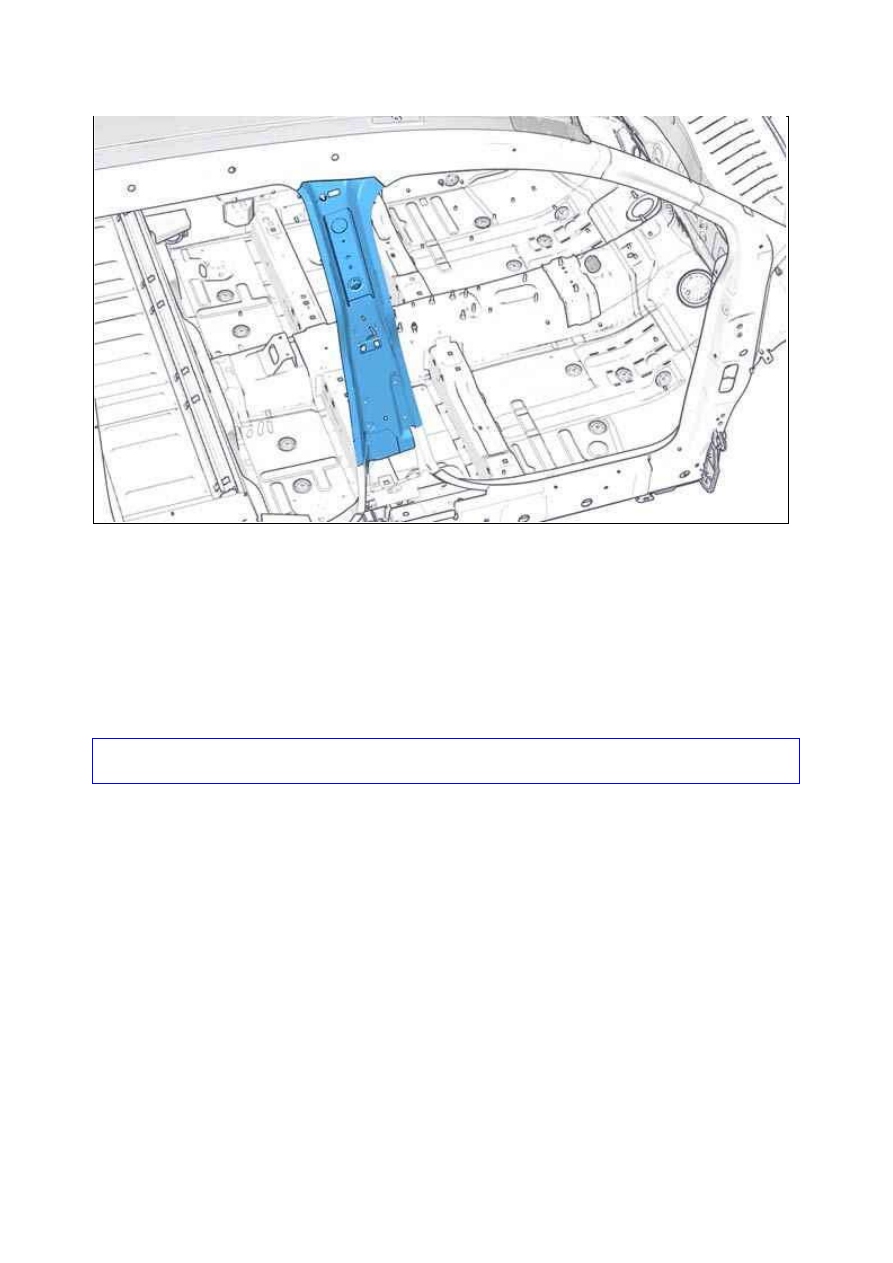

Перед установкой усилителя центральной стойки ; Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4CM260D
