Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести слой герметика типа "A1" на нижний усилитель средней стойки.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

ПРИМ ЕЧАНИЕ :  Нанести  слой  герметика  на  нижний  усилитель  средней  стойки  перед  установкой  и
приваркой со стороны салона.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

18.01.2012

ЗАМ ЕНА : ЧАСТИЧНАЯ НАК ЛАДК А ЦЕНТРАЛЬНОЙ СТОЙК И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка­пайка методом VIG с нанесением металла (медь­алюминий) в среде инертного газа.

ПРИМ ЕЧАНИЕ : Для замены накладки центральной стойки ; Заказать в отделе запасных частей накладку
заднего крыла.

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости

2. Рекомендуемое оборудование

ОБЯЗАТЕЛЬНО :  При  замене  накладки  центральной  стойки  с  усилителем  центральной  стойки
предписывается

использовать

только

агрегаты

для

точечной

сварки,

сертифицированные

производителем (см. каталог оборудования для ремонта).

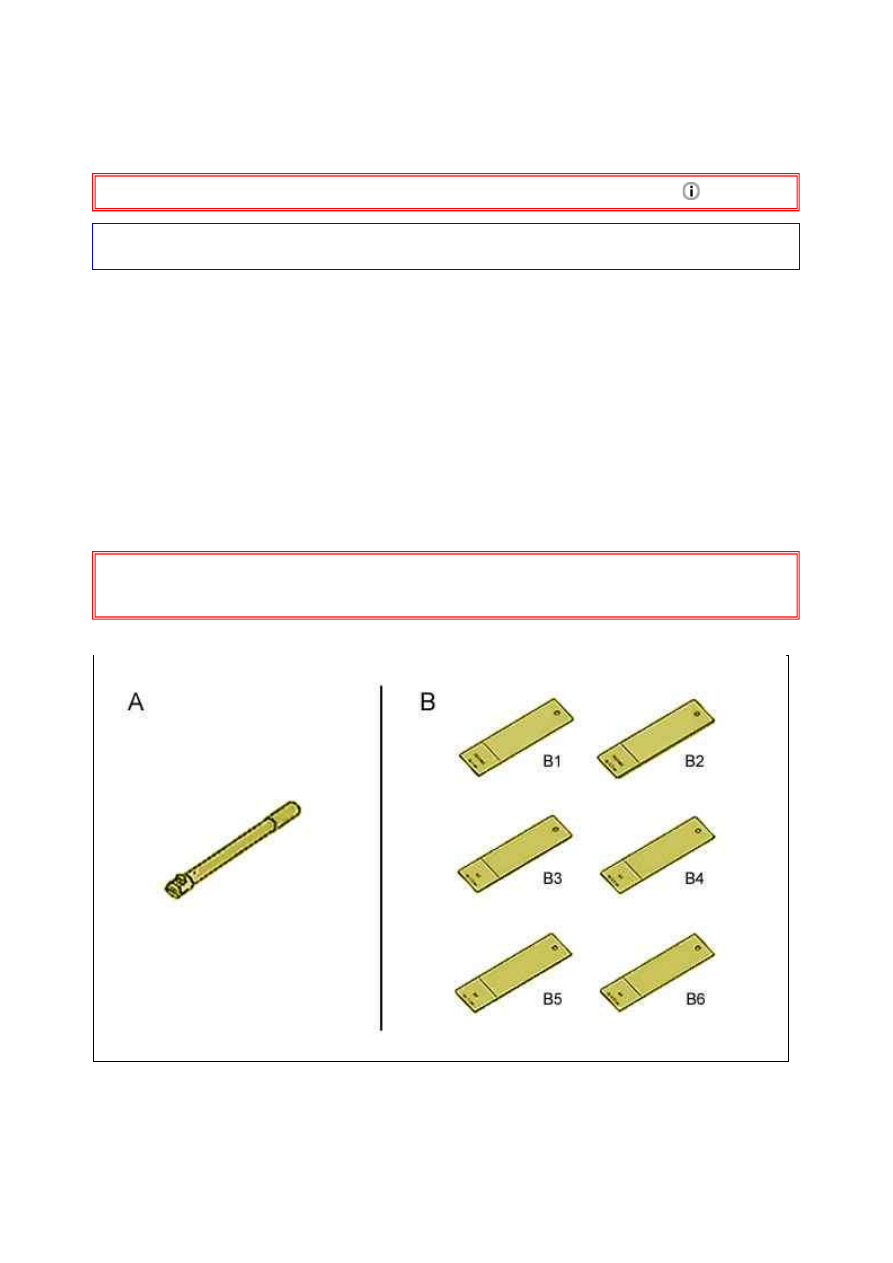

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

18.01.2012

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :

У силитель центральной стойки

.

4. Локализация Запасная часть

5. Идентификация запасной части

5.1. Состав : Запасная часть

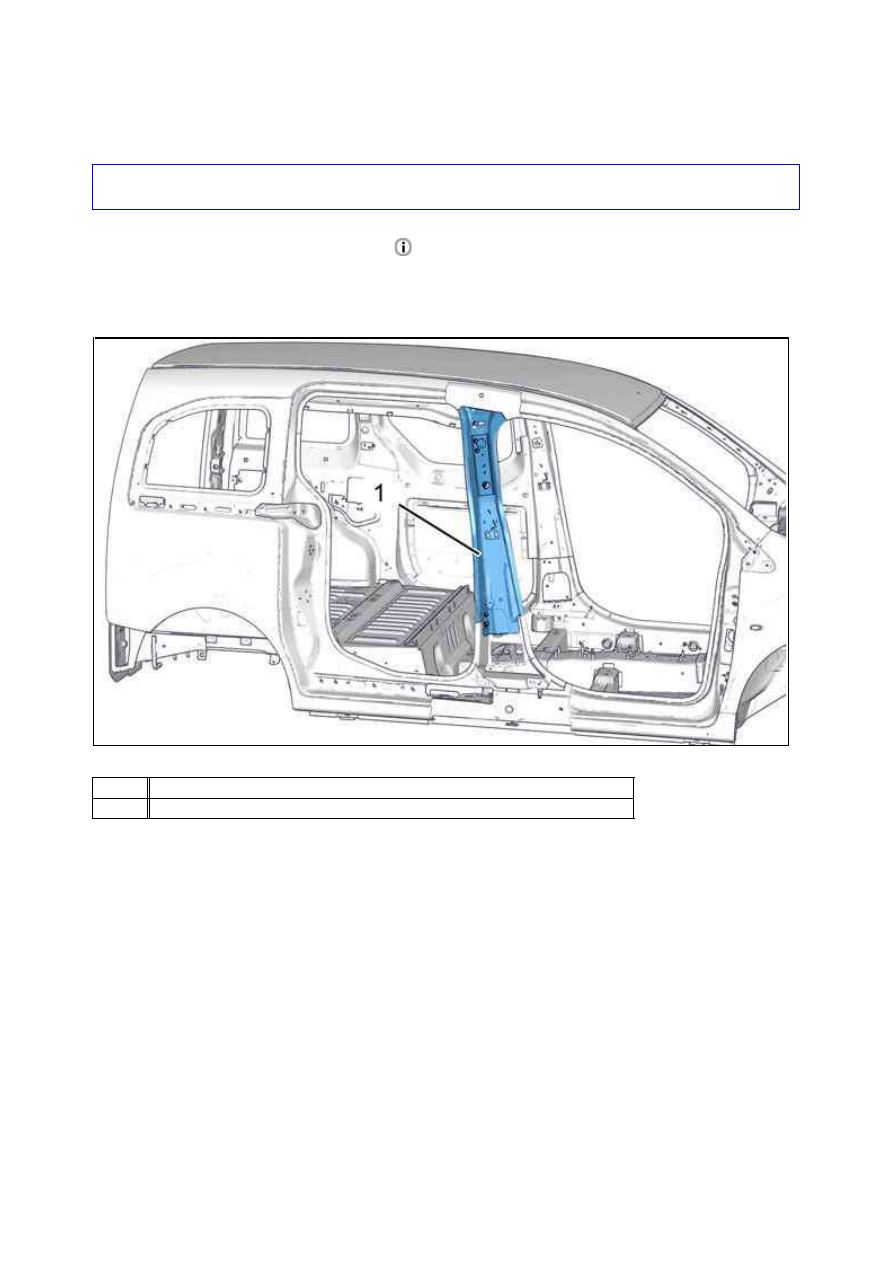

Рисунок : C4CM25ND

М етка  Обозначение
(1)

Накладка заднего крыла в сборе / Внутренняя панель центральной стойки

18.01.2012

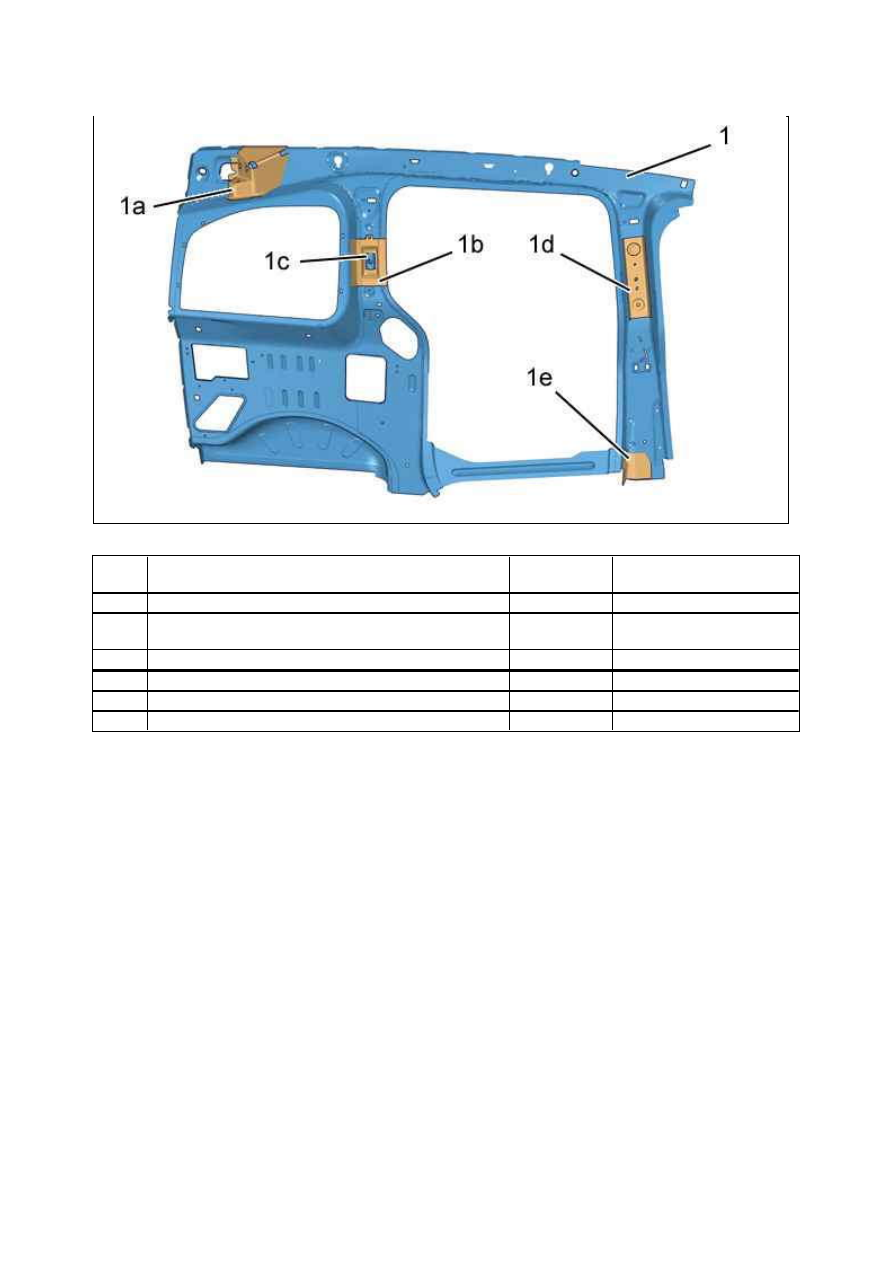

5.2. Идентификация деталей, примыкающих к запчасти

Рисунок : C4CM25PD

М етка  Обозначение

Толщина (мм)  Характер/классификация

(1)

Накладка заднего крыла в сборе

0,97

Мягкая сталь

(1a)

Опора крепления инерционной катушки ремня
безопасности

1,47

Мягкая сталь

(1b)

Усиление направляющей заднего ремня безопасности  1,47

HLE

(1c)

Крепление ремня безопасности

M10

­

(1d)

Усилитель крепления регулятора ремня безопасности  1,47

HLE

(1e)

Усилитель накладки заднего крыла

1,47

HLE
