Peugeot Partner (B9). Руководство - часть 136

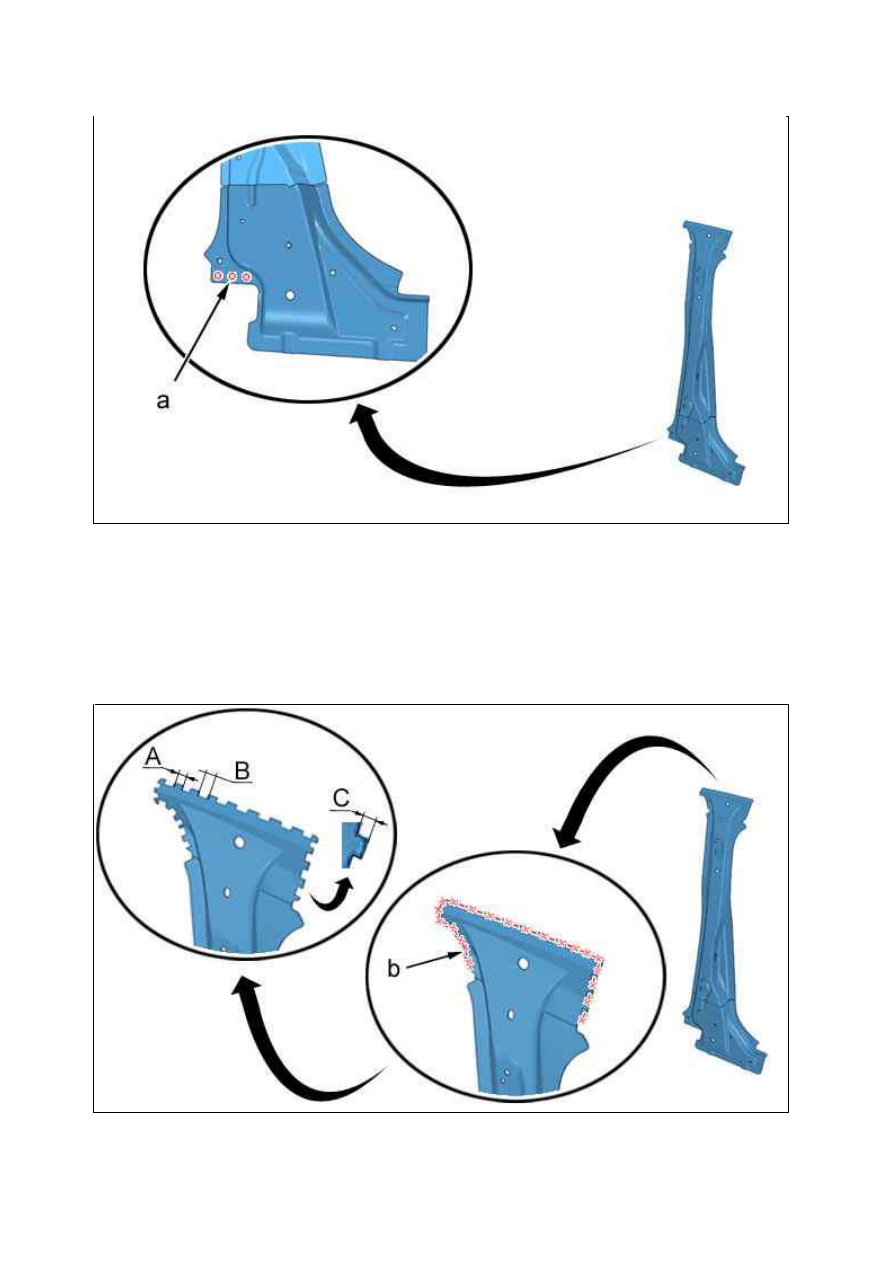

Разметить, затем просверлить диаметром 10 для последующей сварки электрозаклёпками MIG ( в "a ").
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

6.2. Верхняя часть : У силитель центральной стойки в сборе

A = 20 мм .

Рисунок : C4CM282D

Рисунок : C4CM283D

18.01.2012

B = 30 мм .
C = 7 мм .
Разметить, затем срезать (в месте "b") при помощи пилы для последующей сварки MIG сплошным швом.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

7.1. Подготовка со стороны салона

Рисунок : C4CM284D

18.01.2012

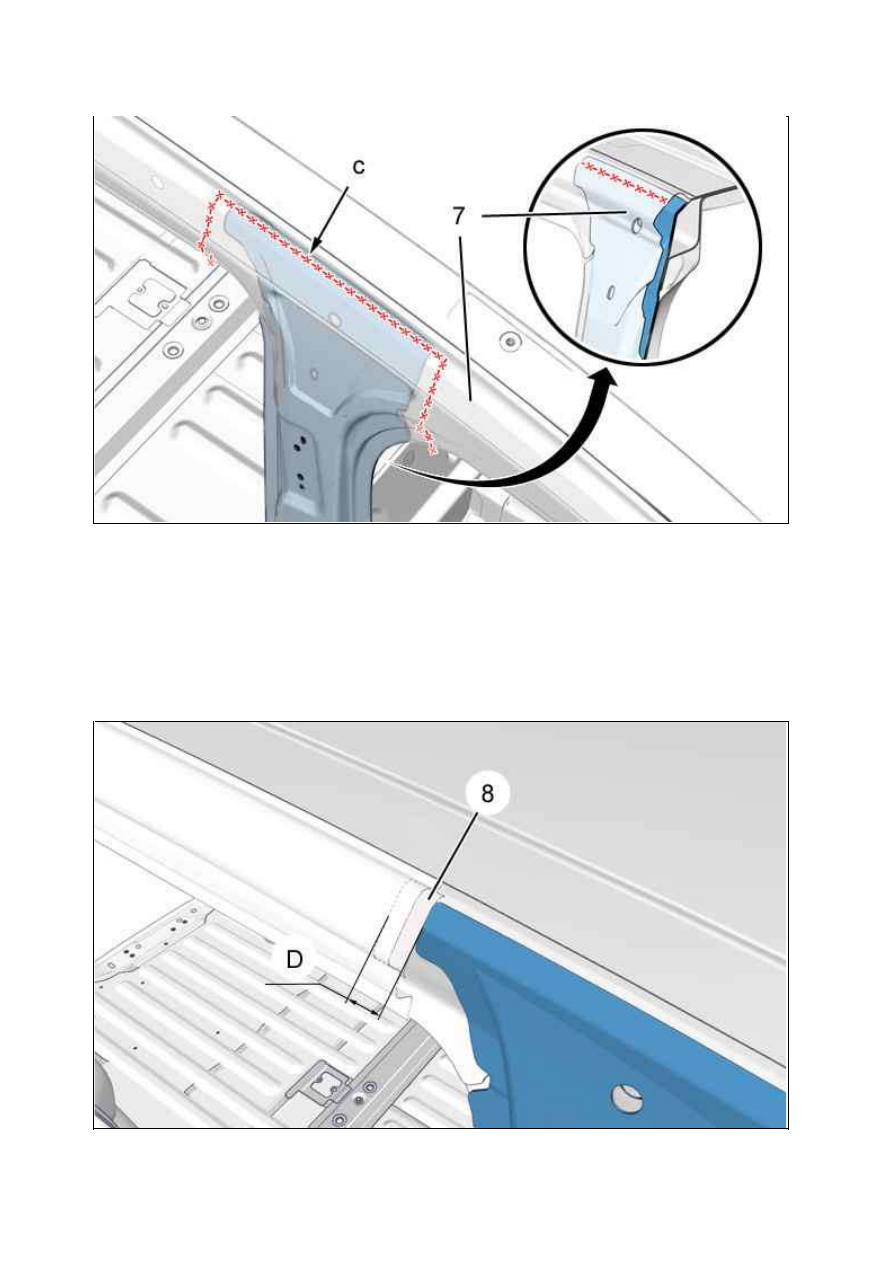

Разметить, затем срезать (в месте "c") со стороны салона (7) для последующей сварки MAG прерывистым
швом.

ПРИМ ЕЧАНИЕ : Линия реза со стороны салона (7) дана для справки, она может меняться в зависимости
от конкретного случая замены усилителя средней стойки в сборе или по желанию оператора.

7.2. Подготовка : М уфты (Со стороны салона )

Рисунок : C4CM285D

Рисунок : C4CM286D

18.01.2012

D = 60 мм .

ВНИМ АНИЕ :  Частичная  замена  со  стороны  салона  производится  исключительно  с  использованием
накладок во всех зонах реза.

Изготовить ремонтную накладку (8) со стороны салона из неиспользуемой запчасти.

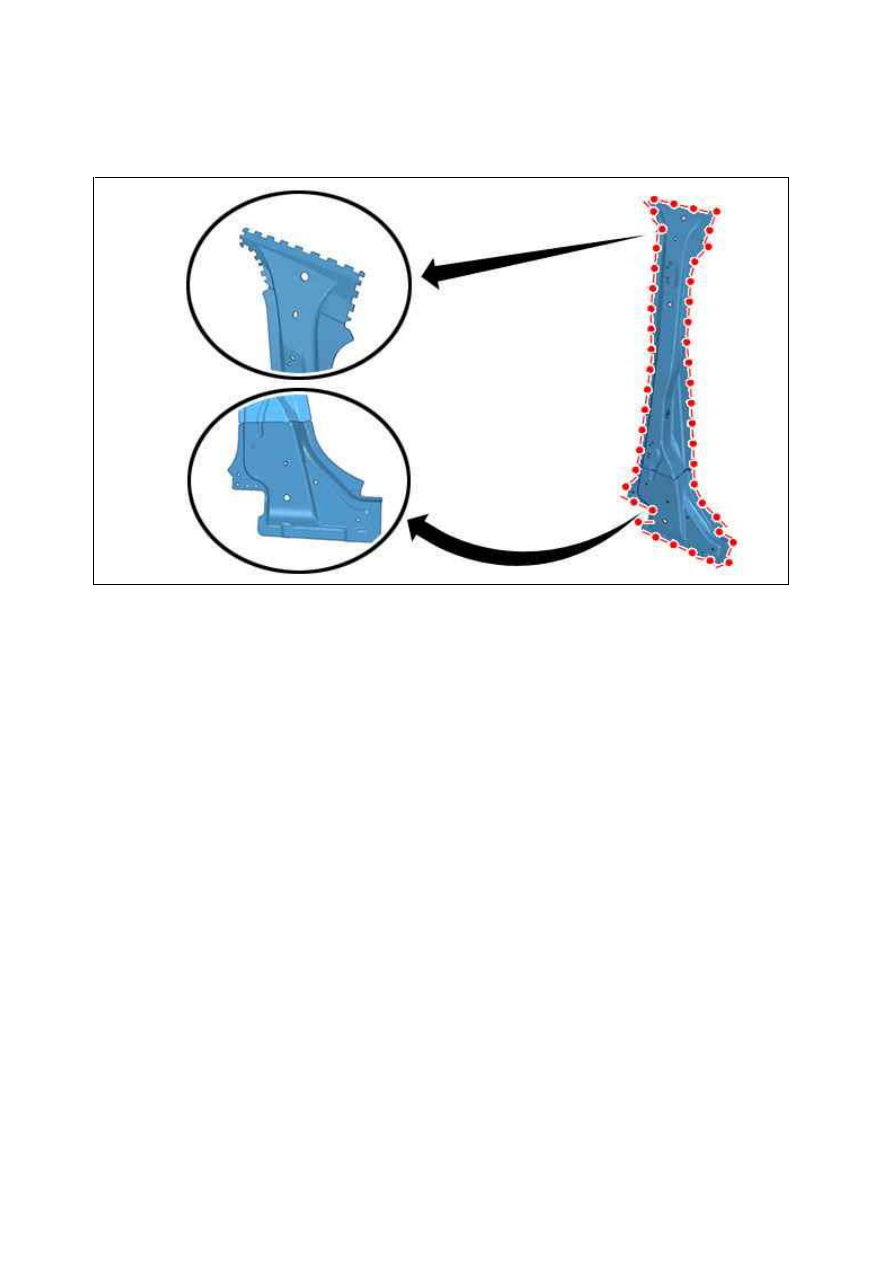

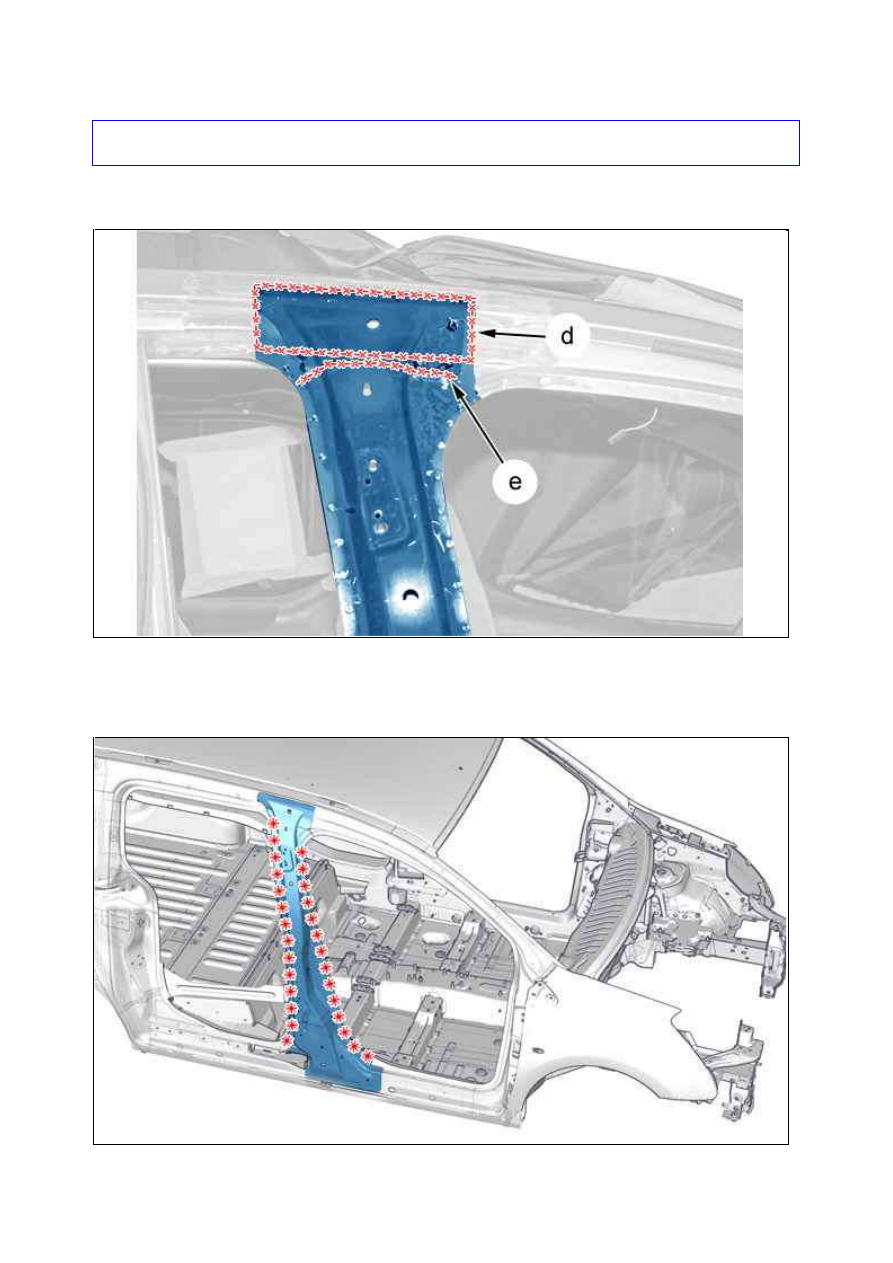

Разметить, затем вырезать ( в "e") : Усилитель средней стойки в сборе.
Зашлифовать точки сварки ( в "d") ; При помощи приспособлений [1], [2].

Рисунок : C4CM287D

Рисунок : C4CM288D

18.01.2012
