Peugeot Partner (B9). Руководство - часть 134

Срезать по точкам .
Снимите : Нижний усилитель центральной стойки.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4CM26MD

Рисунок : C4CM26ND

18.01.2012

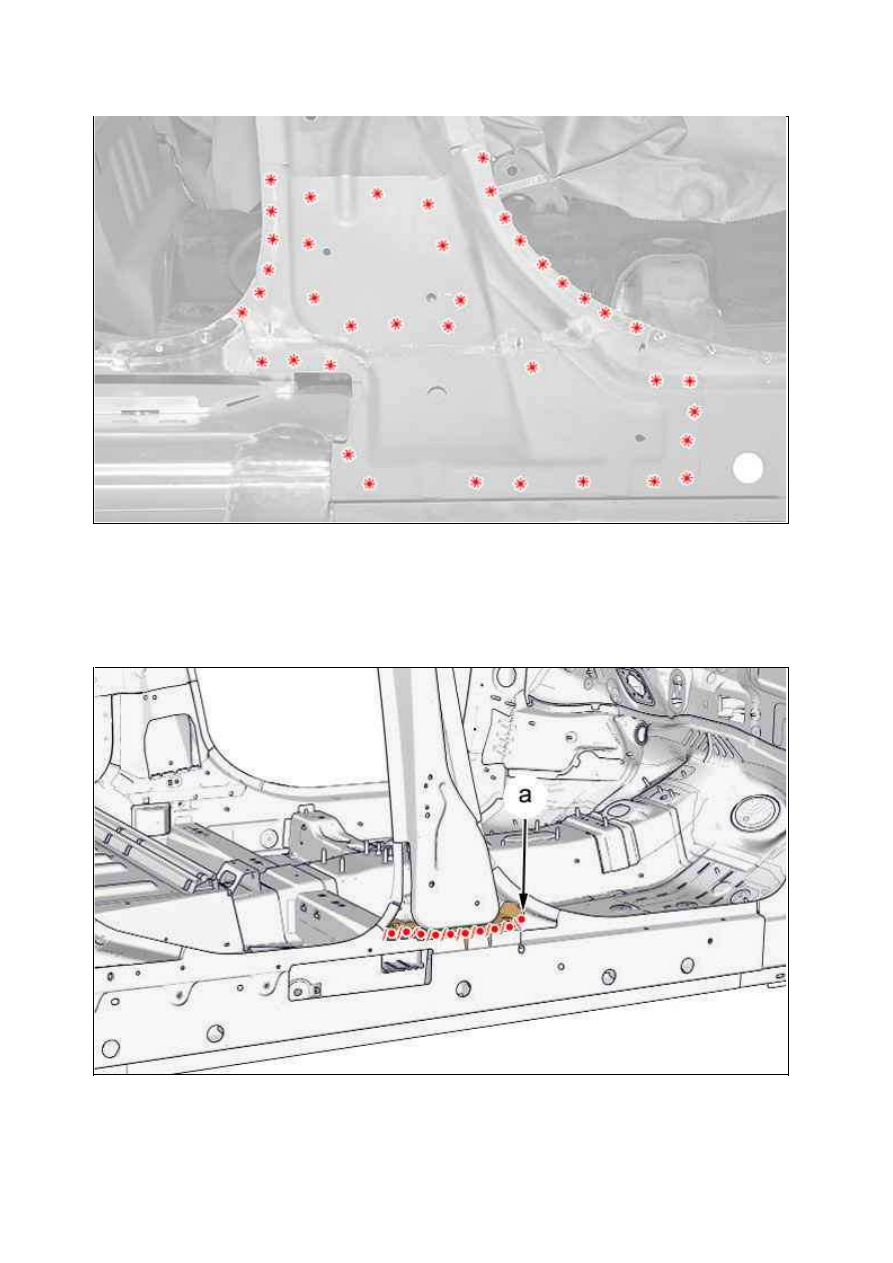

Нанесите герметик по контуру вставки

 (в "a").

9. Подгонка

Расположить : Нижний усилитель центральной стойки.
Проверьте правильность прилегания нижнего усилителя центральной стойки к усилителю центральной
стойки.
Удерживать элемент на месте.

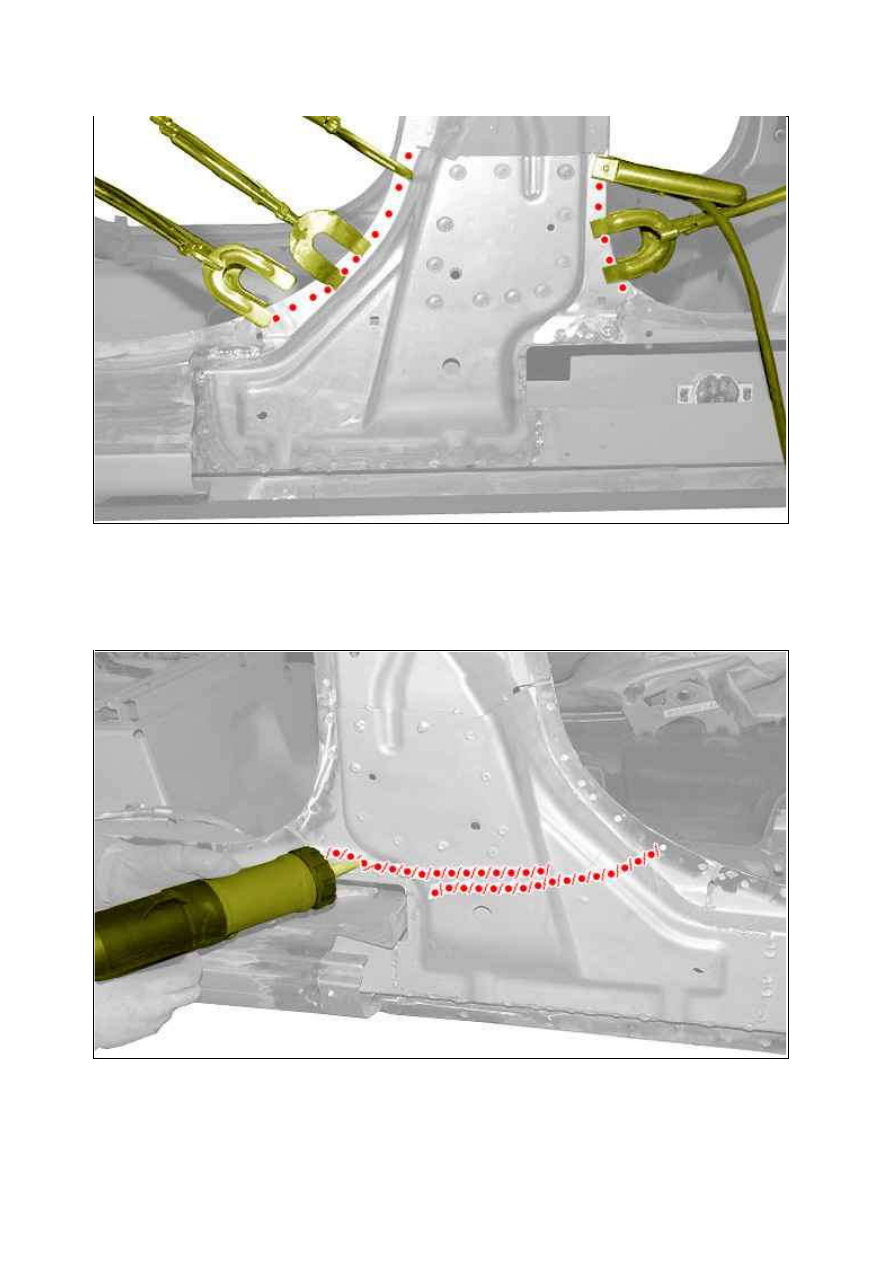

10. Сварка

ВНИМ АНИЕ :  Сварные  заклепки  MAG  можно  заменить  точками  электросварки,  выполненными  с
помощью  сварочных  агрегатов,  одобренных  производителем (см.  каталог  оборудования  для  ремонта).
Новые точки сварки должны быть строго идентичными первоначальным точкам сварки.

Сварить по отверстиям в среде защитного газа MAG.
Сварка выполняется прерывистым швом MIG 20 мм с интервалами 30 мм.

ПРИМ ЕЧАНИЕ :  Рекомендуется  использовать  исключительно  сертифицированные  производителем
сварочные станции MIG (см. каталог оборудования для ремонта).

Рисунок : C4CM26PD

18.01.2012

Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметизирующую мастику типа « A1 ».
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

Рисунок : C4CM26QD

Рисунок : C4CM26RD

18.01.2012

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

18.01.2012
