6.3. Сборка вставки усилителя лонжерона

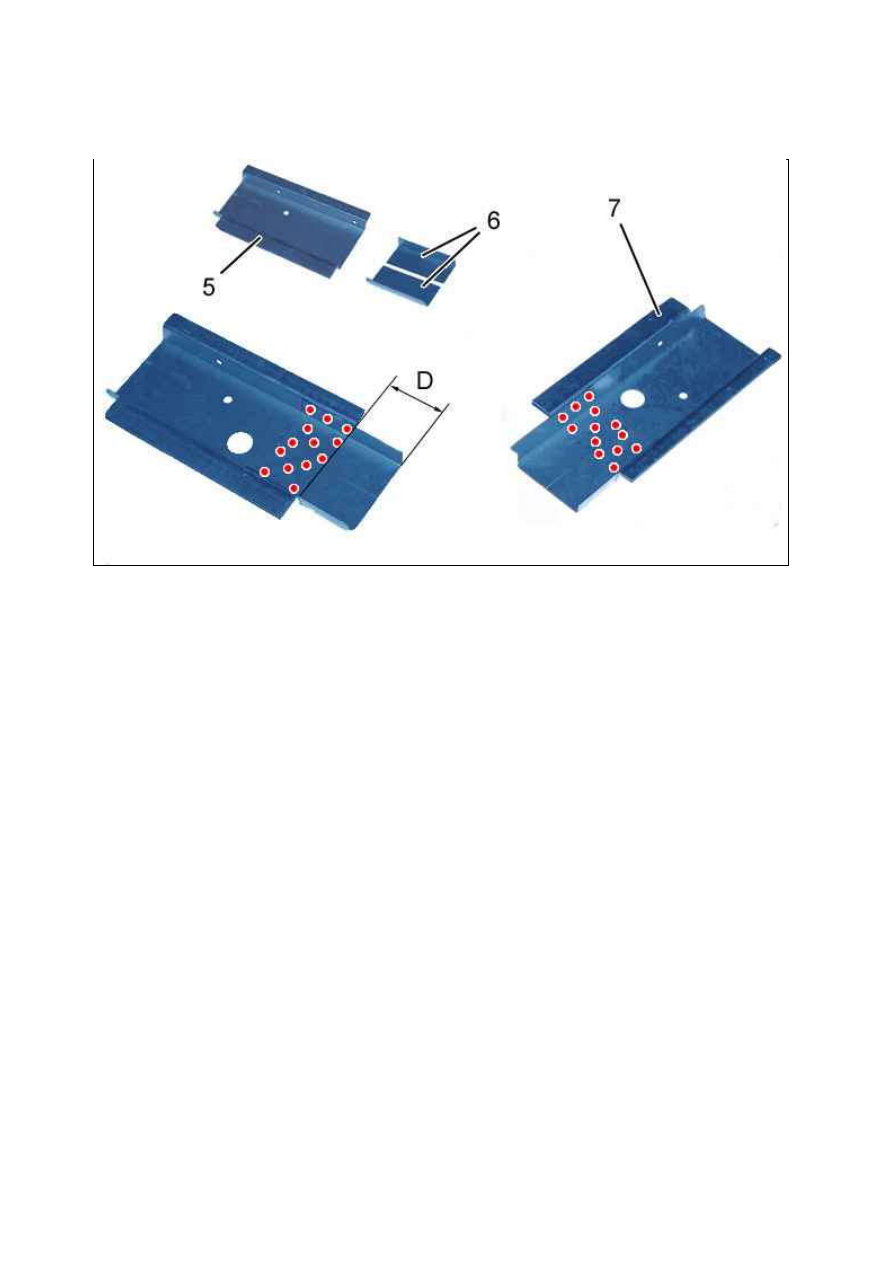

(5) Усилитель лонжерона (Частично).
(6) Муфты (Усилитель лонжерона ).
(7) Отремонтированный усилитель лонжерона.
D = 80 мм .
Расположить вставки (6) на усилителе лонжерона (5).
Сварить точечной электросваркой.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Рисунок : C4CM28ND

18.01.2012

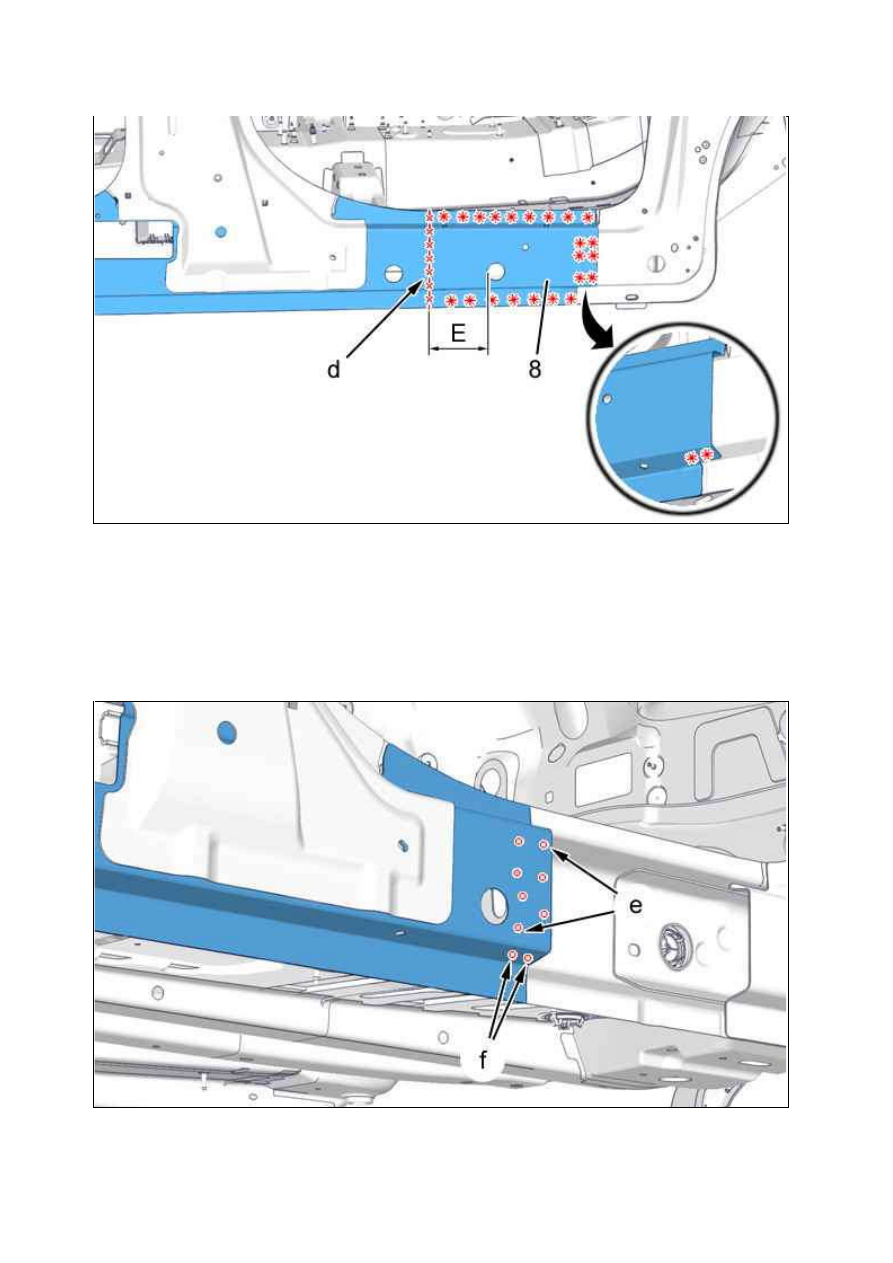

E = 111 мм .
Разметить, затем вырезать ( в "d").
Вырезать точки электросварки.
Снять усилитель лонжерона (8) (Передняя часть ).

8. Очистка и подготовка кузова

Разметить, затем просверлить диаметром 10 для последующей сварки электрозаклёпками MIG ( в "f", "g").

Рисунок : C4CM28PD

Рисунок : C4CM28QD

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

Расположить : Усилитель лонжерона (7), отремонтированный вставкой.
Отрегулировать резку (При необходимости).
Удерживать элемент на месте.

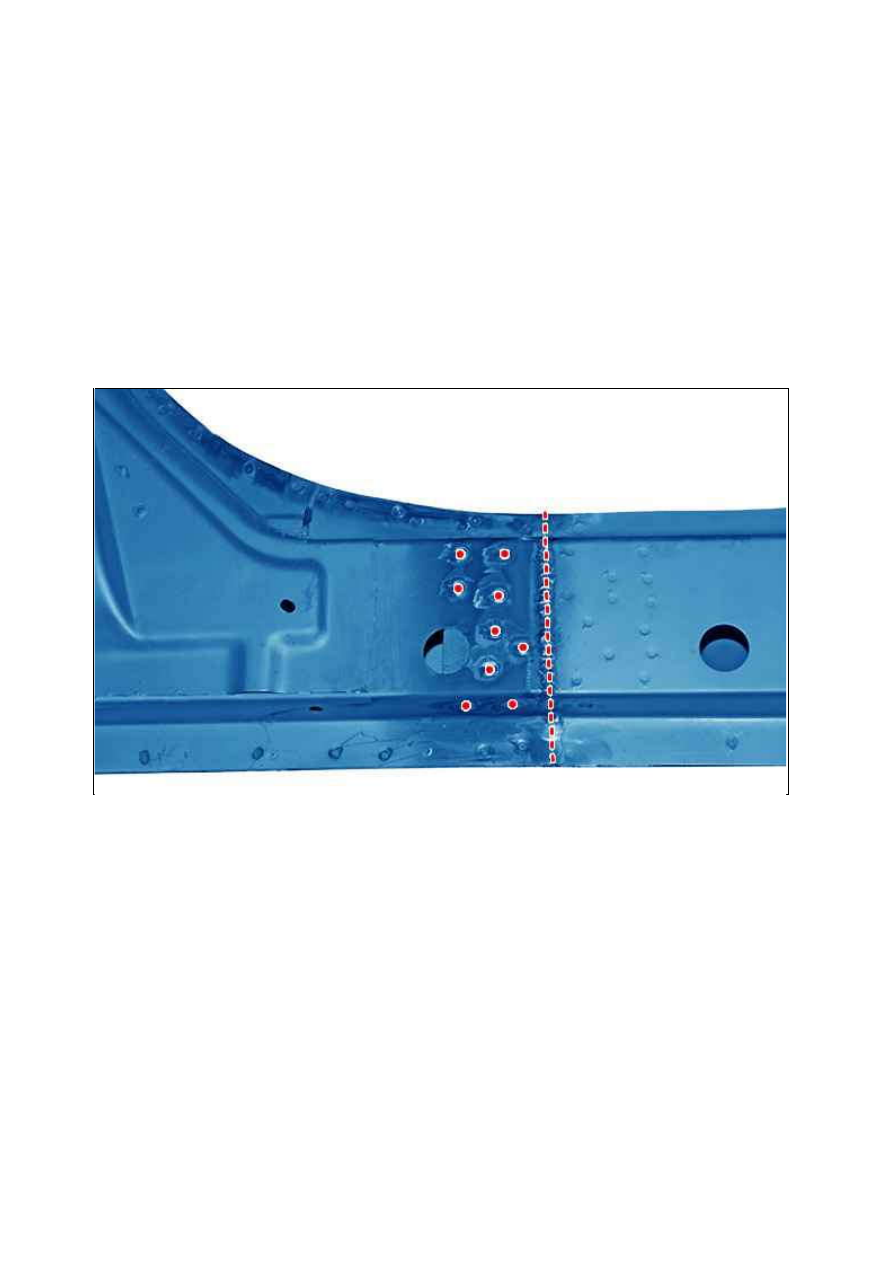

10. Сварка

ПРИМ ЕЧАНИЕ :  Рекомендуется  использовать  исключительно  сертифицированные  производителем
сварочные станции MIG (см. каталог оборудования для ремонта).

Произведите последовательную шовную MIG­сварку.
Сварить точечной сваркой способом MIG .

ПРИМ ЕЧАНИЕ : Во избежание изменения механической прочности усилителя средней стойки в сборе не
рекомендуется зачищать сварочные швы MIG.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

Рисунок : C4CM28RD

18.01.2012

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.
