Peugeot Partner (B9). Руководство - часть 133

ЗАМ ЕНА : НИЖНИЙ У СИЛИТЕЛЬ ЦЕНТРАЛЬНОЙ СТОЙК И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Для данного элемента применяются следующие типы сварных швов, выполненных методом электродуговой
сварки :



Сварка­пайка методом VIG с нанесением металла (медь­алюминий) в среде инертного газа



Сварка методом MAG путем нанесения металла (сталь) в среде активного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE : Сталь с очень высоким пределом упругости

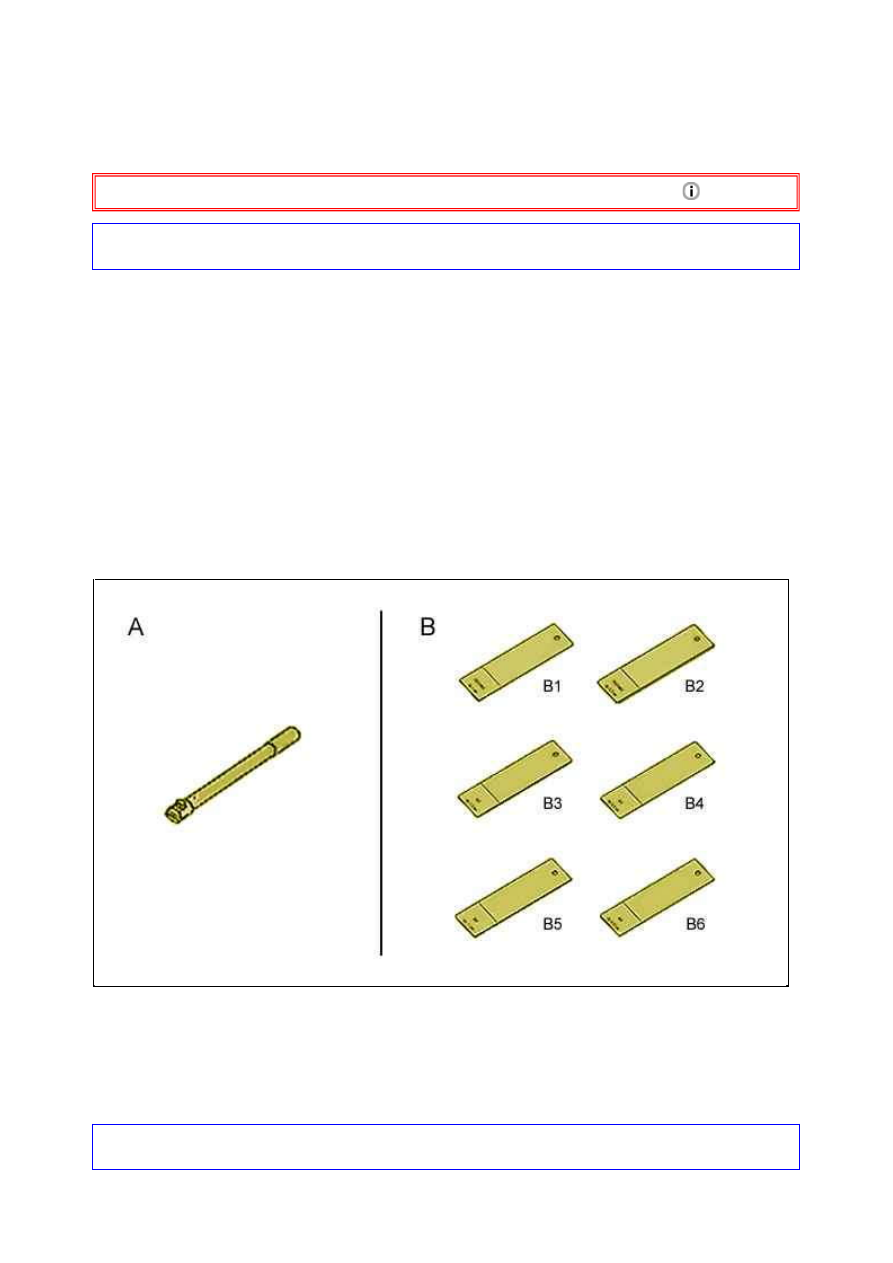

2. Рекомендуемое оборудование

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Рисунок : E5AP35MD

18.01.2012

Отделите жгуты проводов.
Замените :

Боковая панель салона

(Полностью или частично).

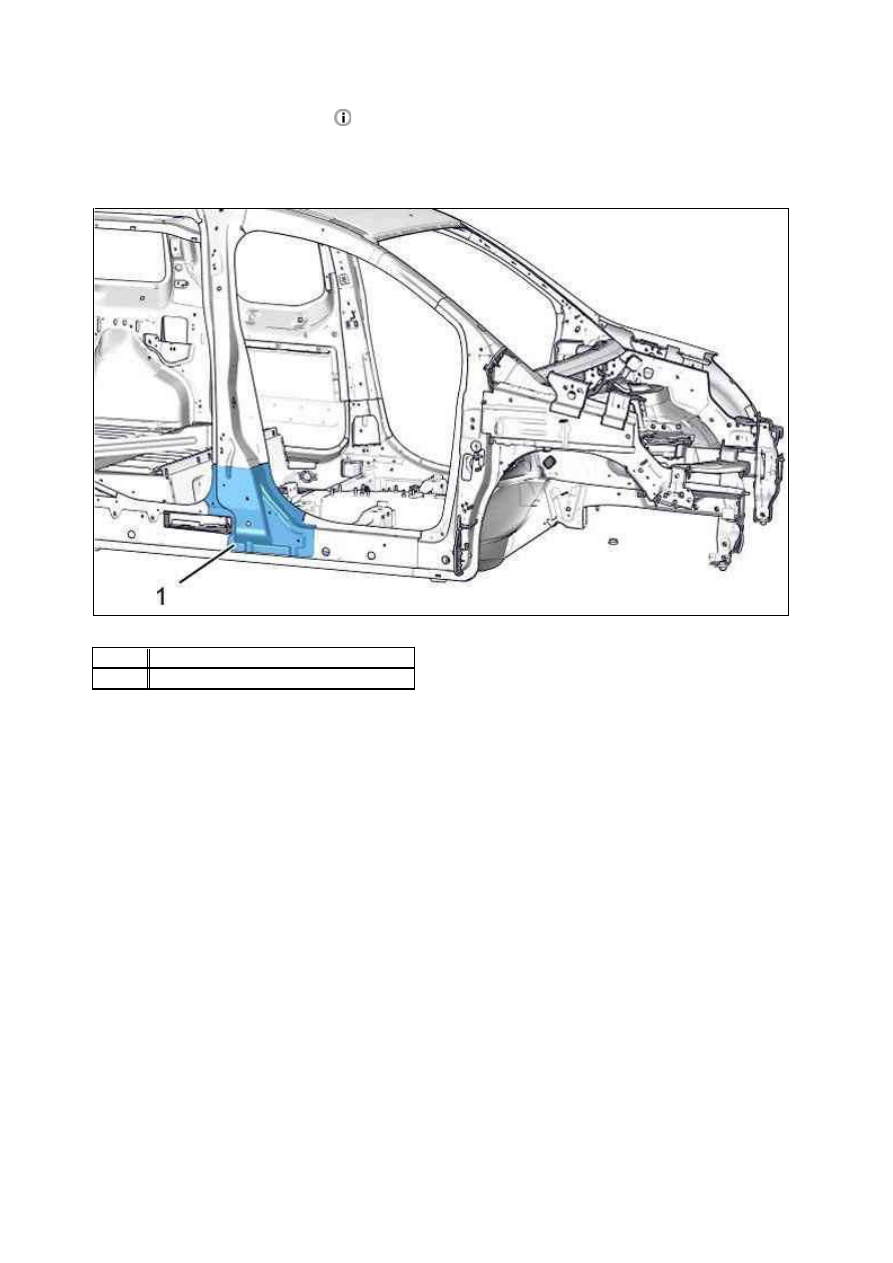

4. Локализация : Нижний усилитель центральной стойки

5. Идентификация : Нижний усилитель центральной стойки

5.1. Состав : Нижний усилитель центральной стойки

Рисунок : C4CM26HD

М етка  Обозначение
(1)

Нижний усилитель центральной стойки

18.01.2012

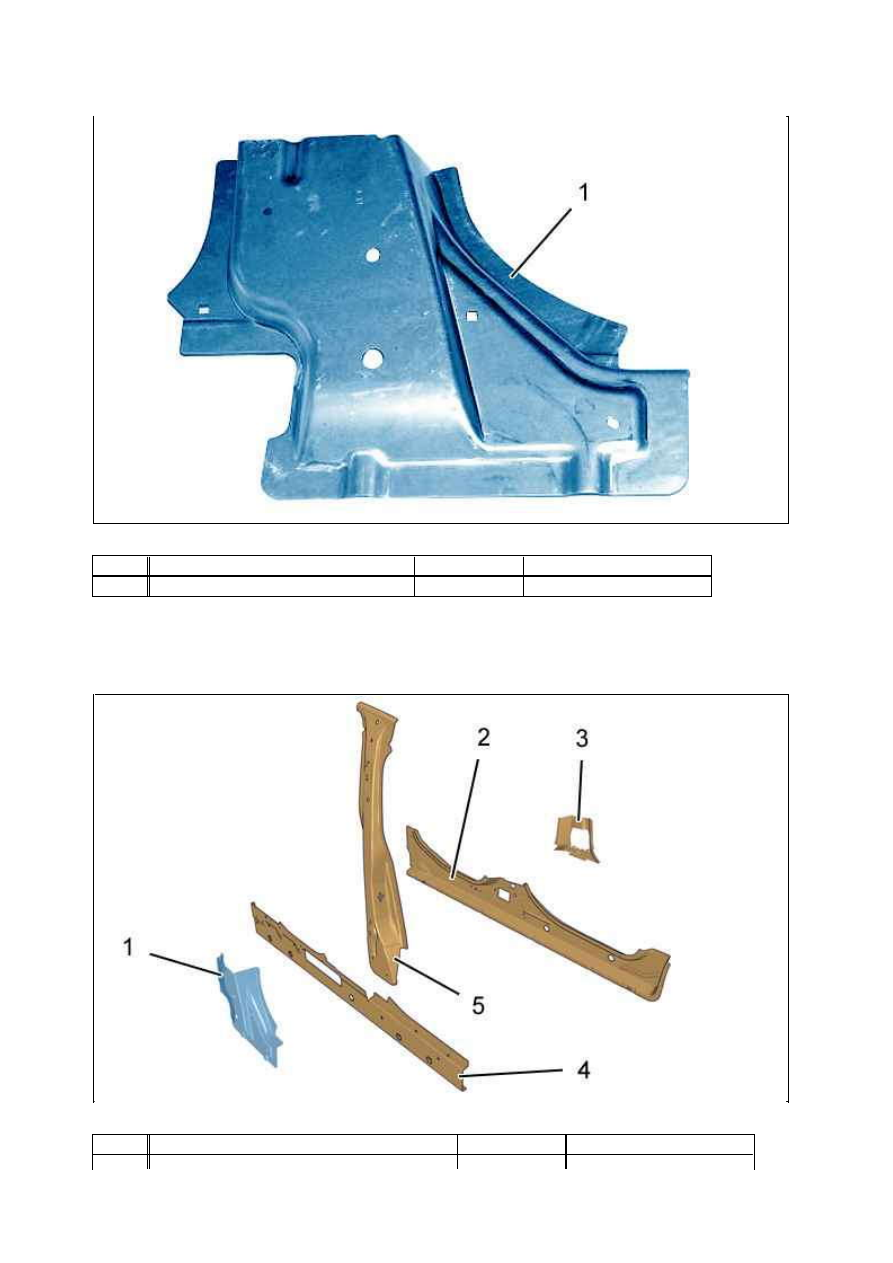

5.2. Идентификация элементов, прилегающих к нижнему усилителю центральной
стойки

Рисунок : C4CM26JD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Нижний усилитель центральной стойки  2

THLE

Рисунок : C4CM26KD

М етка  Обозначение

Толщина (мм)   Характер/классификация

18.01.2012

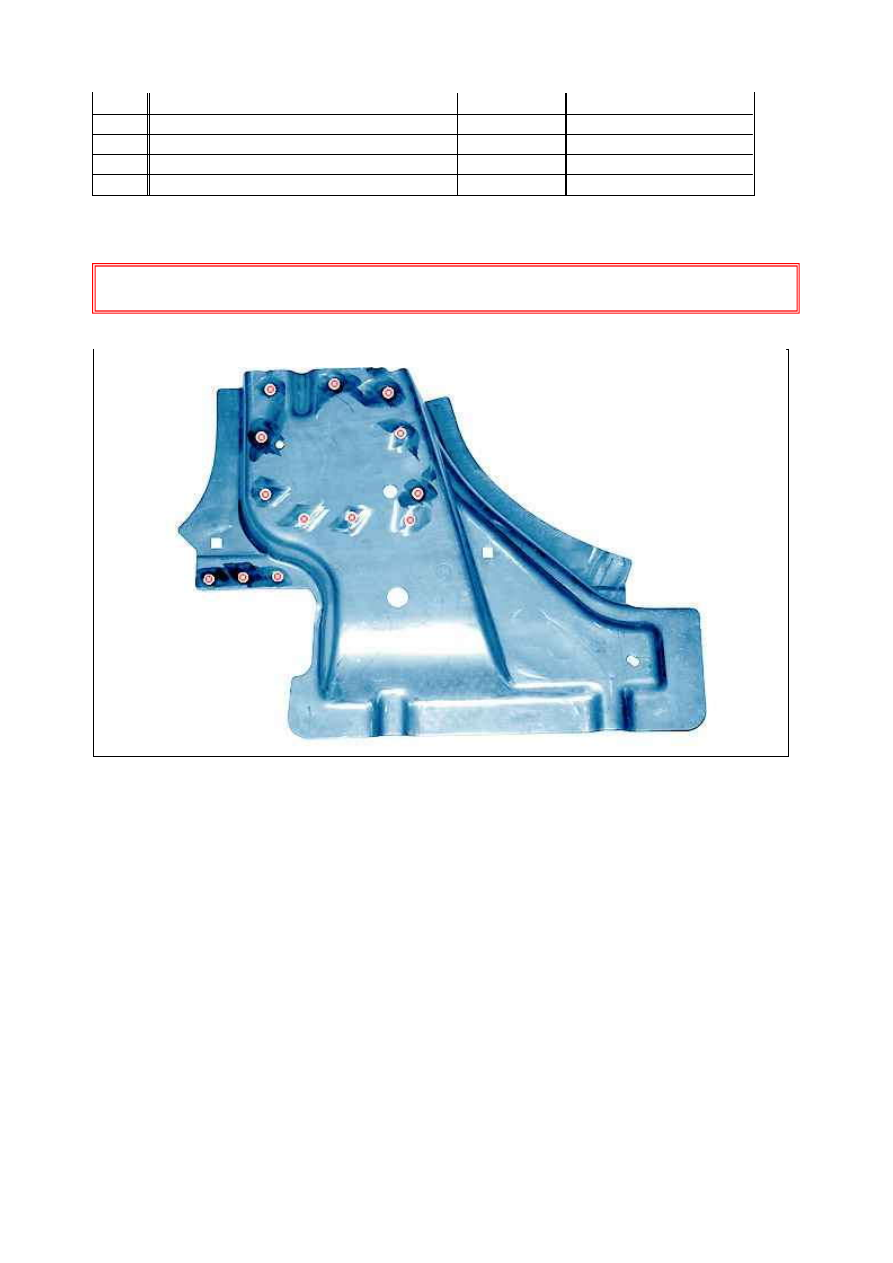

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Положите старую деталь на новую деталь, используя ее как шаблон (если возможно).
Разметить, затем просверлить отверстия Ø 10 мм для последующей сварки методом «точка­пробка» MAG.

ПРИМ ЕЧАНИЕ : Просверливайте отверстия по месту и разместите сварные точки в прежних местах.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

(1)

Нижний усилитель центральной стойки

2

THLE

(2)

Внутренний лонжерон

1,47

HLE

(3)

Усилитель внутренней панели средней стойки  2,5

THLE

(4)

Внешний усилитель лонжерона

1,17

THLE

(5)

Усилитель центральной стойки

1,8

UHLE

Рисунок : C4CM26LD

18.01.2012
