Peugeot Partner (B9). Руководство - часть 131

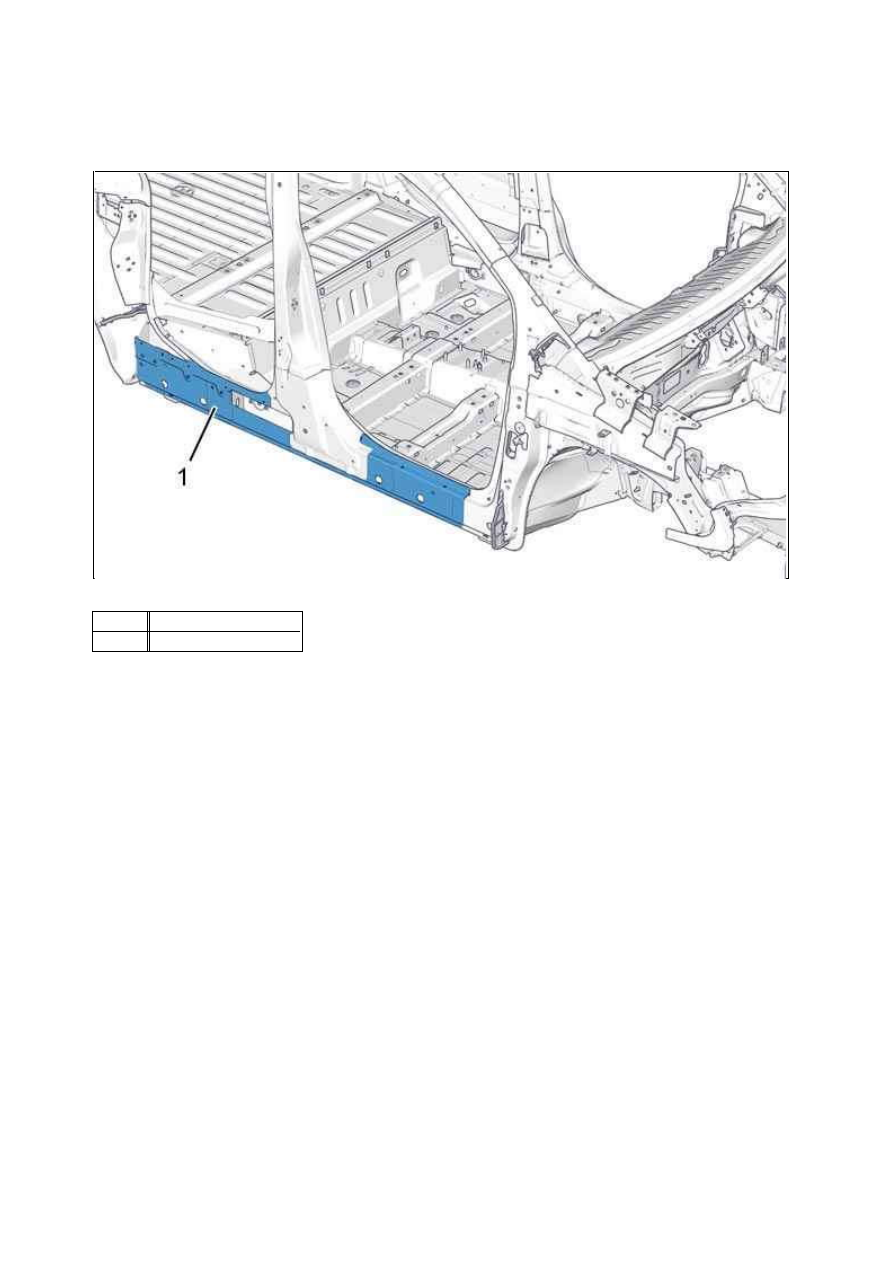

4. Расположение запасной части : У силитель лонжерона

5. Идентификация запасной части : У силитель лонжерона

5.1. Состав : Запасная часть

Рисунок : C4CM28GD

М етка  Обозначение
(1)

Усилитель лонжерона

18.01.2012

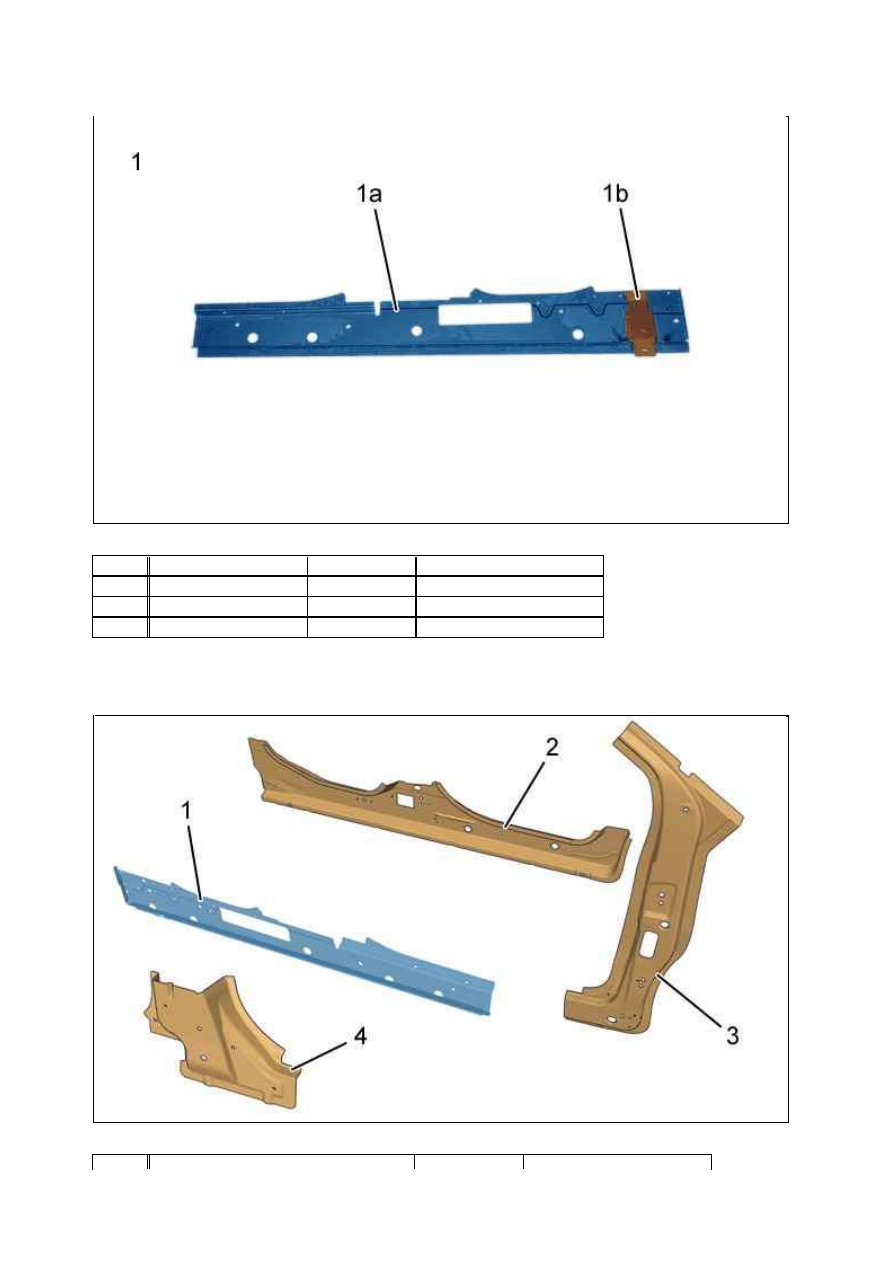

5.2. Идентификация деталей, прилегающих к усилителю лонжерона

Рисунок : C4CM28HD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Усилитель лонжерона  ­

­

(1a)

Усилитель лонжерона  1,17

THLE

(1b)

Задняя опора домкрата  2,5

THLE

Рисунок : C4CM28JD

18.01.2012

6. Подготовка запасной части : У силитель лонжерона

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

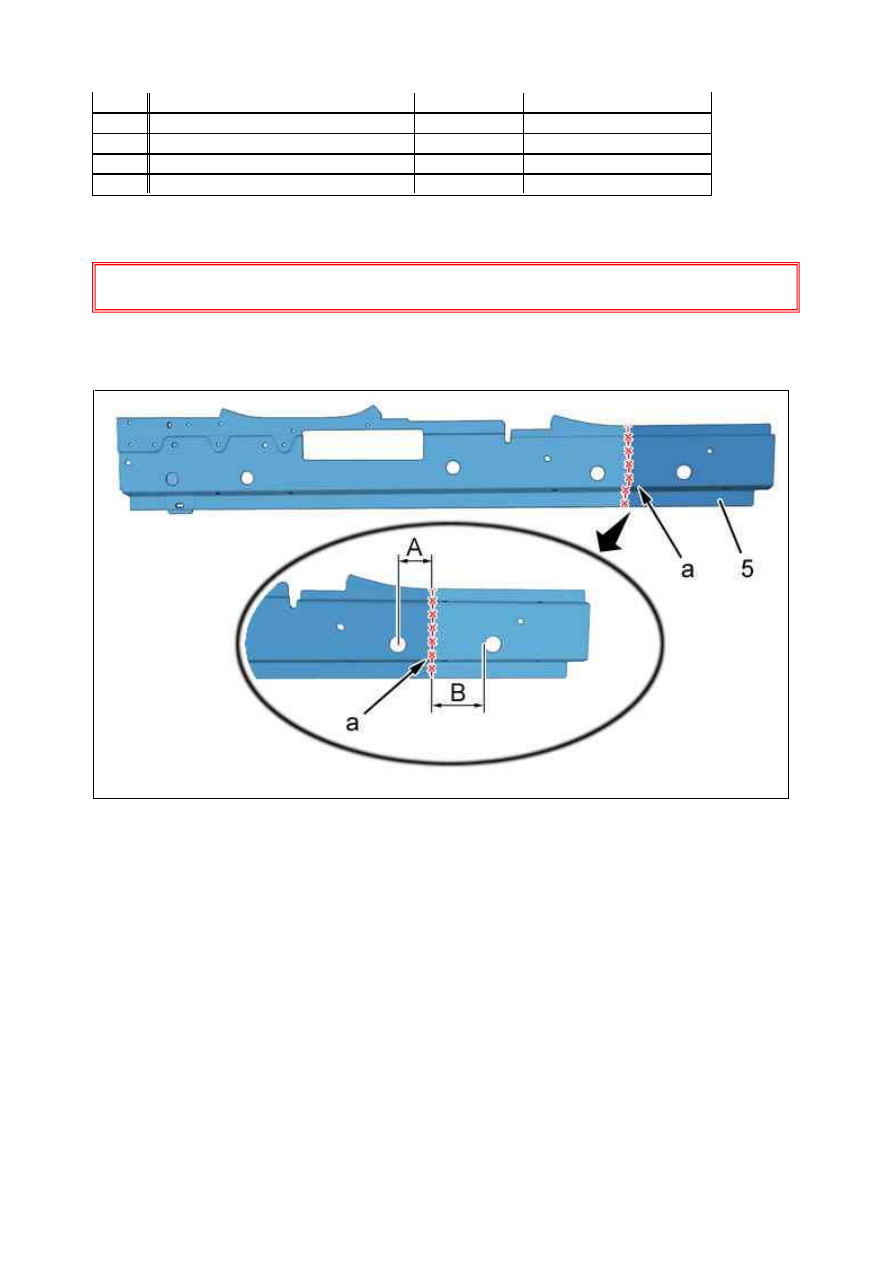

6.1. Подготовка : У силитель лонжерона (Частично)

A = 55 мм .
B = 111 мм .
Разметить, затем вырезать ; С помощью пилы ( в "a") (Окончательная резка).
Снять усилитель лонжерона (5) (Частично) .

6.2. Подготовка : Ремонтная вставка усилителя лонжерона

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Усилитель лонжерона

­

THLE

(2)

Внутренний лонжерон

1,47

HLE

(3)

Усилитель передней стойки

1,76

HLE

(4)

Нижний усилитель центральной стойки  2

THLE

Рисунок : C4CM28KD

18.01.2012

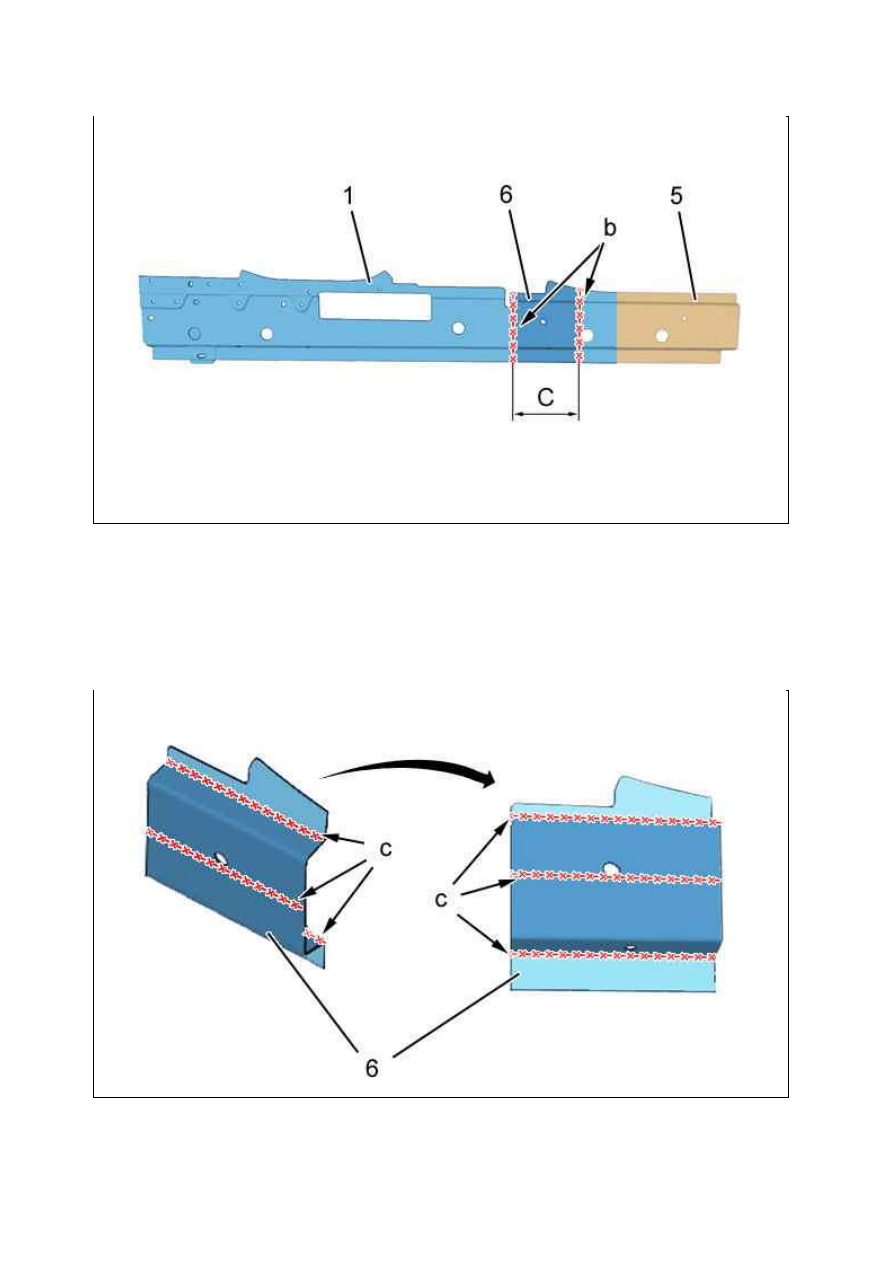

(1) Усилитель лонжерона .
(5) Усилитель лонжерона (Частично).
(6) Вставки усилителя лонжерона.
C = 160 мм .
Нанести линию разреза и затем вырезать с помощью пилы ( в "b").
Снимите : Вставка усилителя лонжерона (6) (Частично) (Предварительная резка).

(6) Вставки усилителя лонжерона (Частично).
Нанести линию разреза и затем вырезать с помощью пилы ( в "c") (Окончательная резка).

Рисунок : C4CM28LD

Рисунок : C4CM28MD

18.01.2012
