Peugeot Partner (B9). Руководство - часть 129

ЗАМ ЕНА : ВЫРЕЗАНИЕ ВНЕШ НЕГО ЛОНЖЕРОНА ПОД ДВЕРЬЮ (НИЗ К У ЗОВА)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

На этом элементе используются следующие типы сварных швов электродуговой сварки : MAG.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

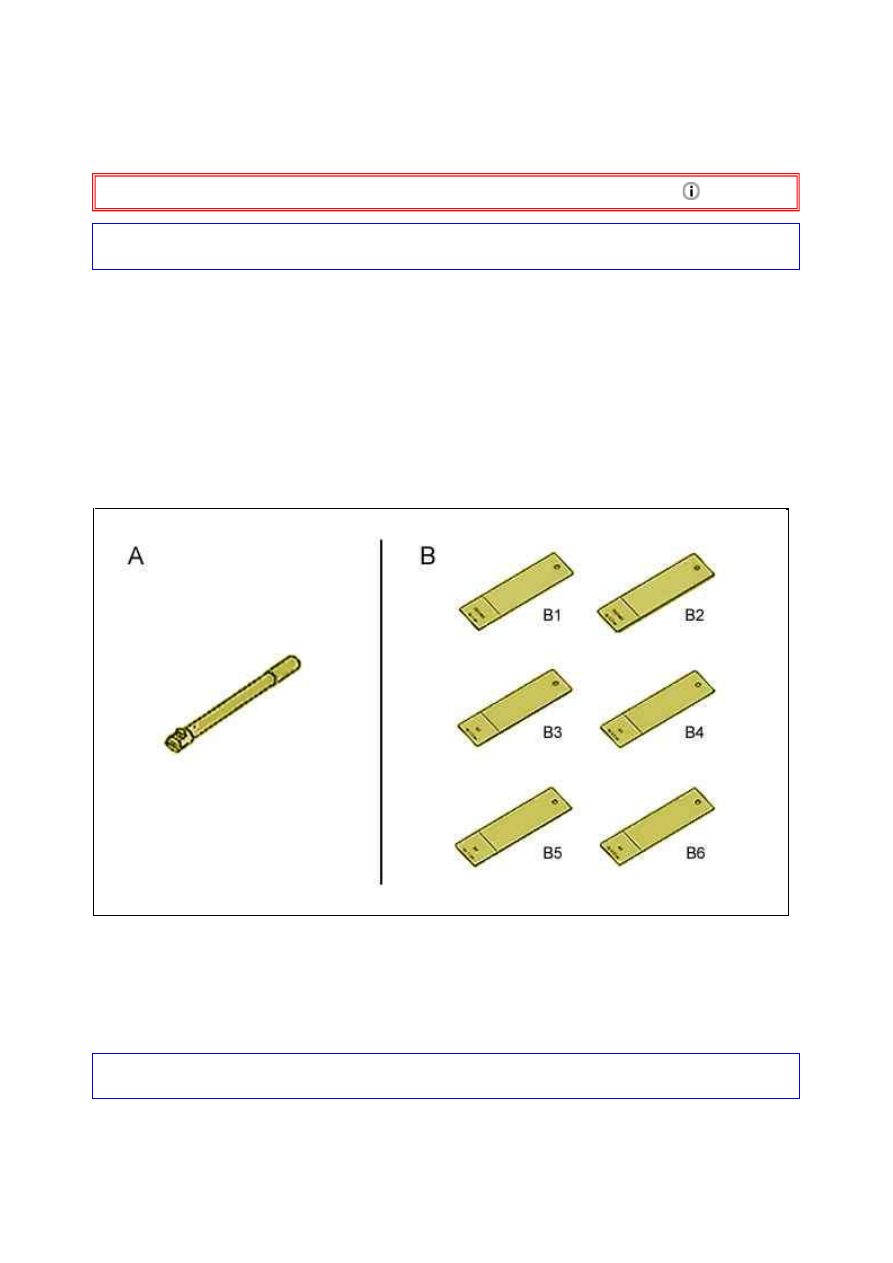

2. Рекомендуемое оборудование

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Снять или защитить элементы, расположенные в зоне проведения ремонта, которые могут
быть повреждены повышенной температурой или пылью.

Отделите жгуты проводов.
Заменить заглушки наружного лонжерона .

Рисунок : E5AP35MD

18.01.2012

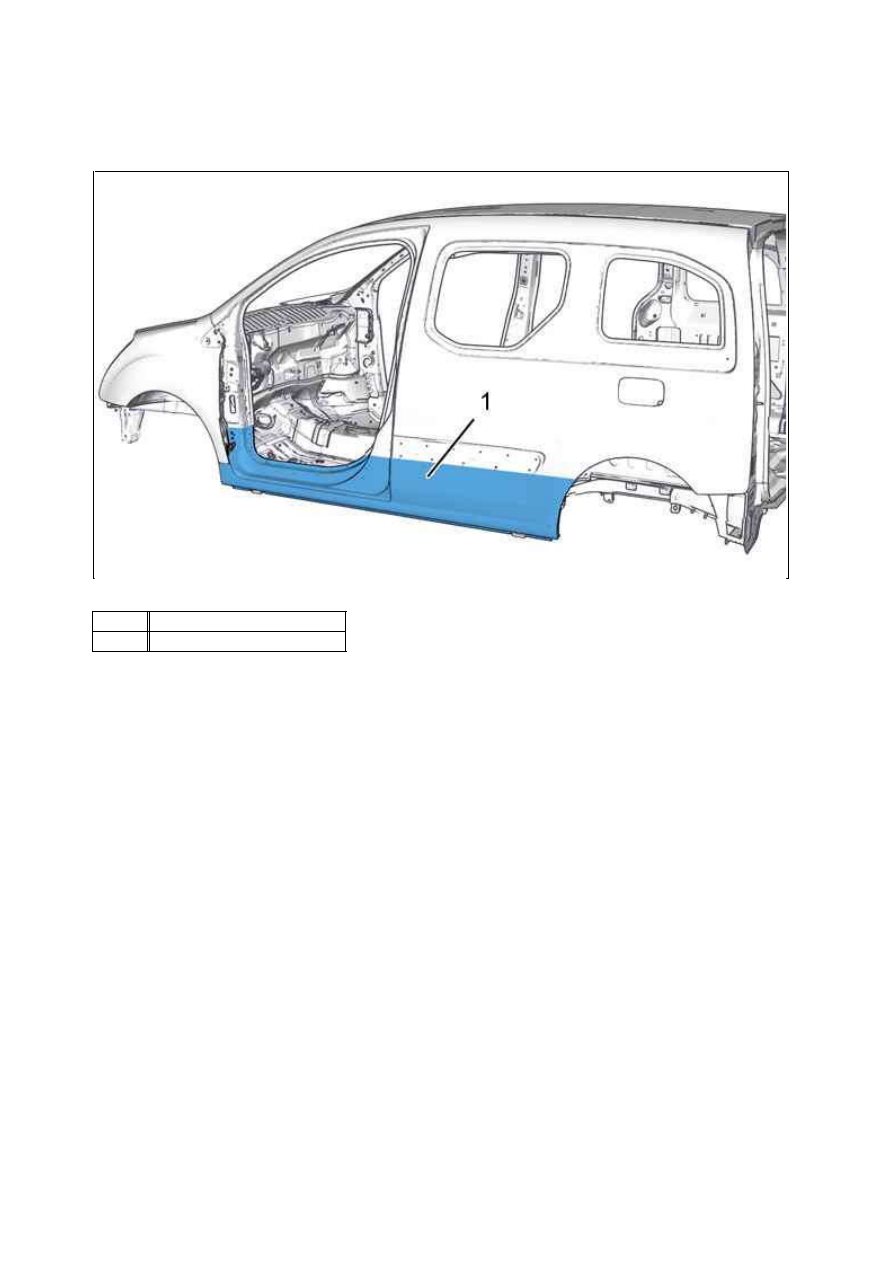

4. Локализация : Наружный лонжерон

5. Идентификация : Наружный лонжерон

5.1. Состав : Наружный лонжерон (низ кузова)

Рисунок : C4CM1SRD

М етка  Обозначение
(1)

Наружный лонжерон в сборе

18.01.2012

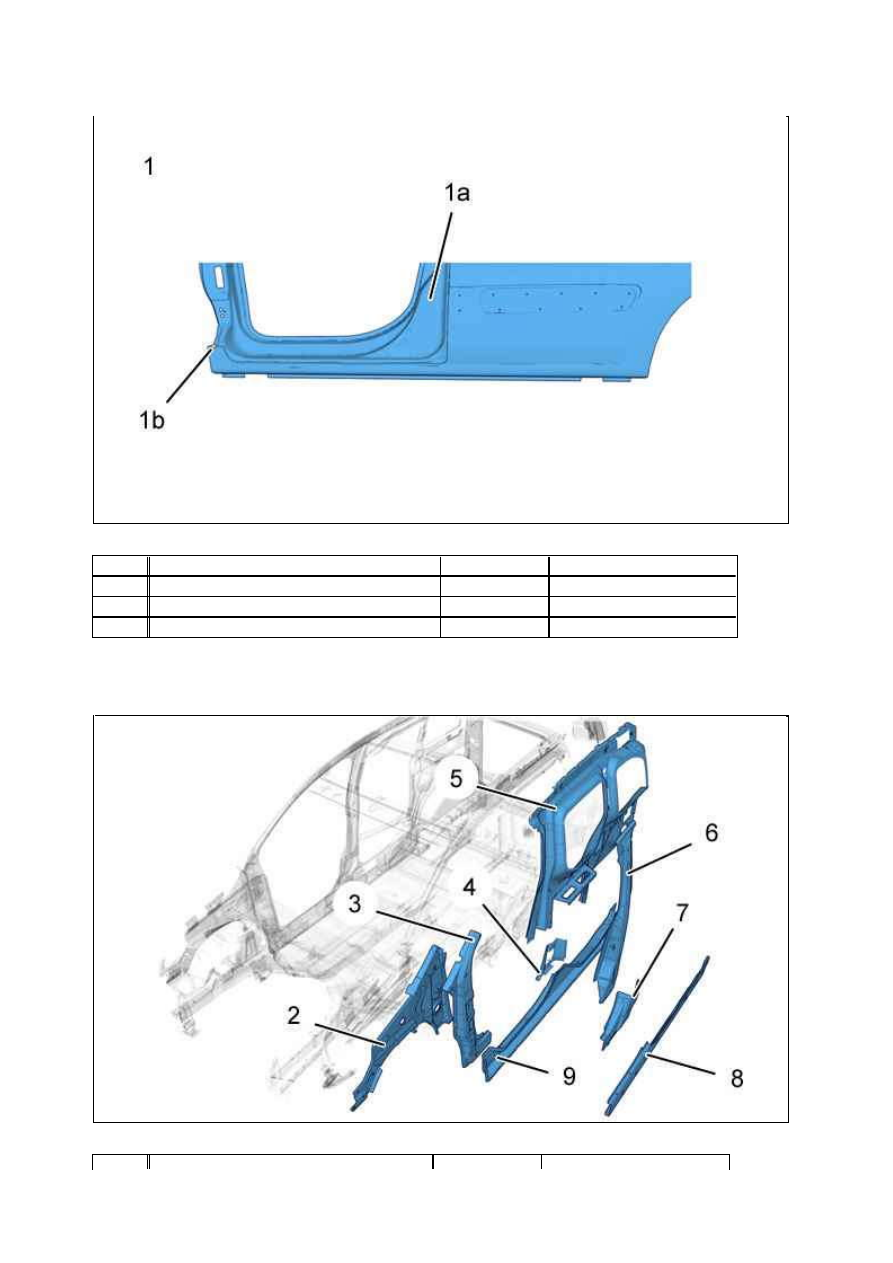

5.2. Идентификация частей, прилегающих к наружному лонжерону

Рисунок : C4CM1SSD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Наружный лонжерон в сборе

­

­

(1a)

Наружный лонжерон

0,72

Мягкая сталь

(1b)

Закатка гайки : Крепление переднего крыла  ­

M6

Рисунок : C4CM1STD

18.01.2012

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

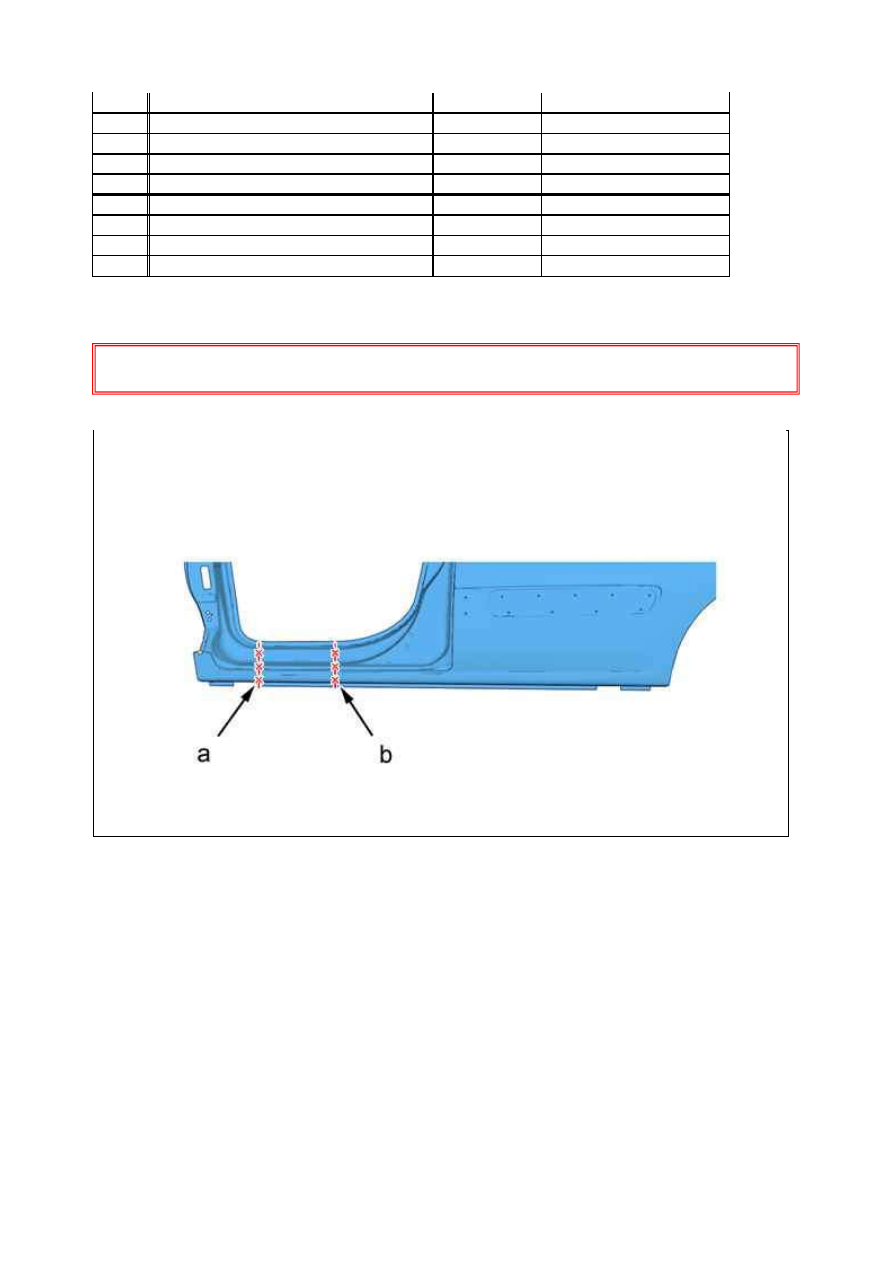

Нанести линию разреза и затем вырезать с помощью пилы ( в "a", "b").

ПРИМ ЕЧАНИЕ :  Линии  реза  "a","b"  даны  для  ориентира.  Размеры  могут  меняться  в  зависимости  от
различных ситуаций замены наружного лонжерона в сборе  (низ кузова).

7. Резка элемента на кузове

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Задняя накладка переднего крыла

1,17

HLE

(3)

Усилитель передней стойки

1,76

HLE

(4)

Усилитель накладки (Центральная стойка)   2,5

HLE

(5)

Накладка заднего крыла

0,97

Мягкая сталь

(6)

Усилитель центральной стойки

2

UHLE

(7)

Нижний усилитель центральной стойки

2

THLE

(8)

Усилитель лонжерона

1,17

THLE

(9)

Внутренний лонжерон

1,47

HLE

Рисунок : C4CM1SUD

18.01.2012
