Закрепить в фиксаторах :

Расширяющаяся вставка усиления передней стойки (2)

 .

ПРИМ ЕЧАНИЕ :  Заменить  расширяющуюся  вставку  усиления  передней  стойки  (2)  (В  случае
разрушения).

Нанести герметизирующую мастику A1 не неружную поверхность вставки ( в "h").

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

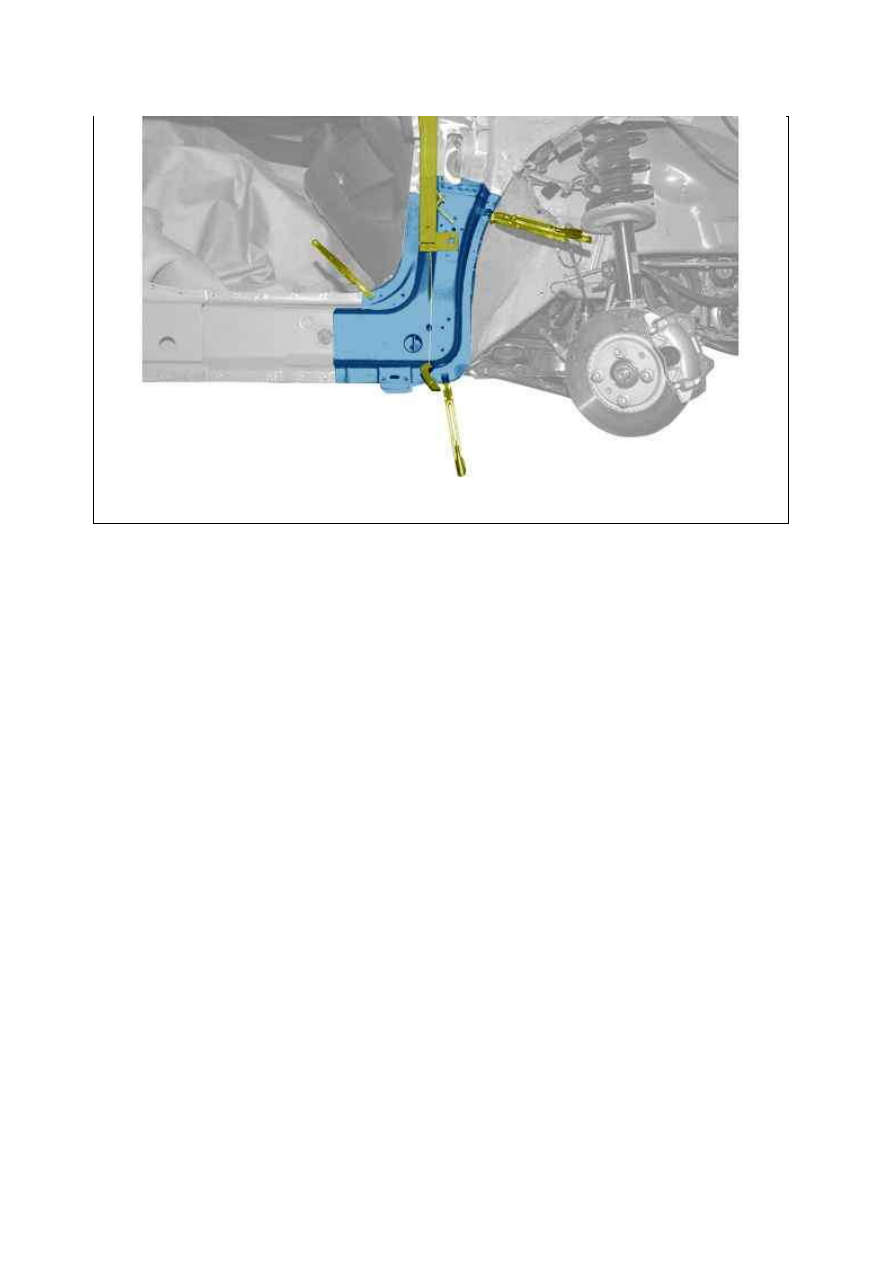

9. Подгонка

Рисунок : C4CM257D

18.01.2012

Установить элемент усиления передней стойки (нижняя часть).
Проверить прилегание элемента усиления передней стойки ; Работы производятся с применением одной из
следующих измерительных систем :



Электронная измерительная система



Положительная измерительная система



Специфическая головка MZ



Контрольный шаблон

Удерживать элемент на месте.

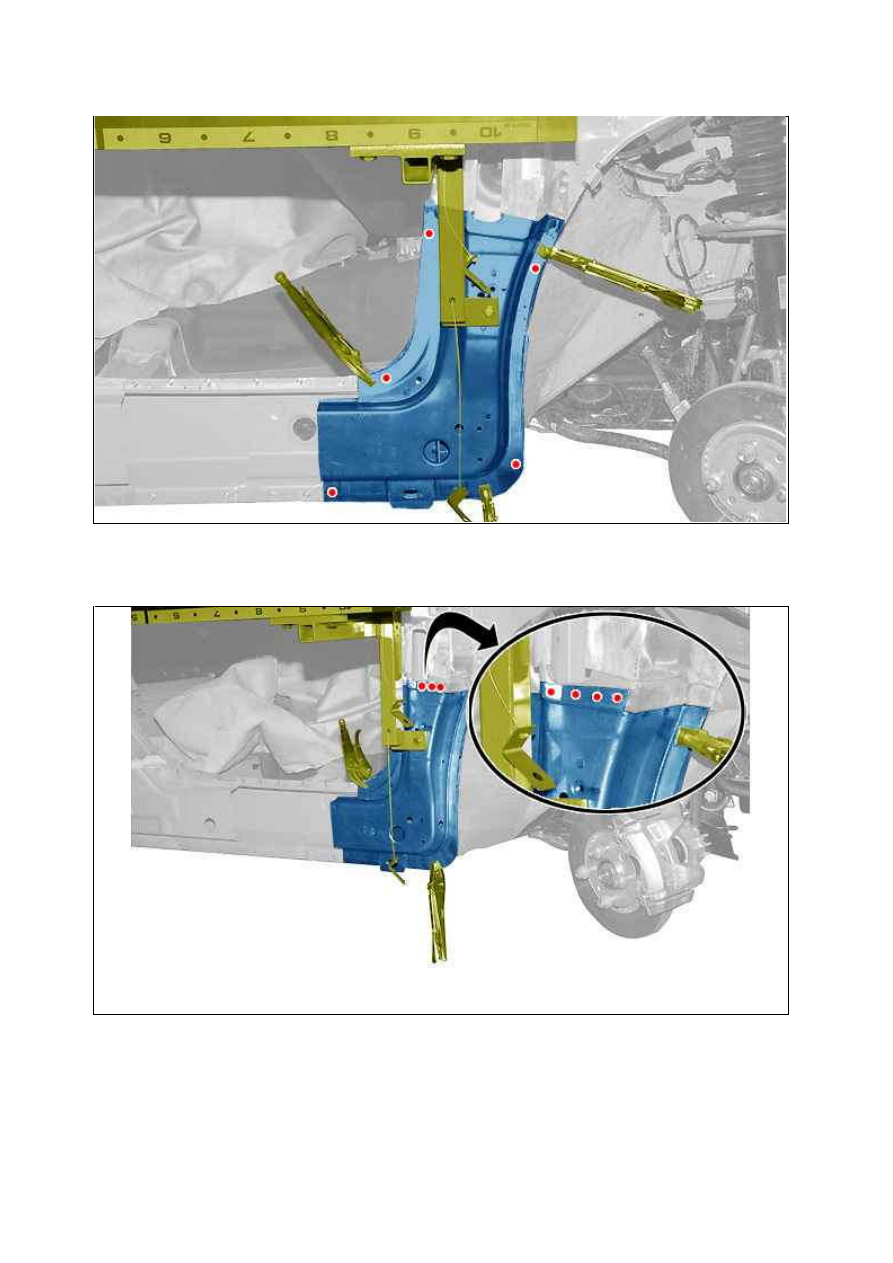

10. Сварка

Рисунок : C4CM258D

18.01.2012

Приварить точками сварки.

Сварить по отверстиям в среде защитного газа MAG.

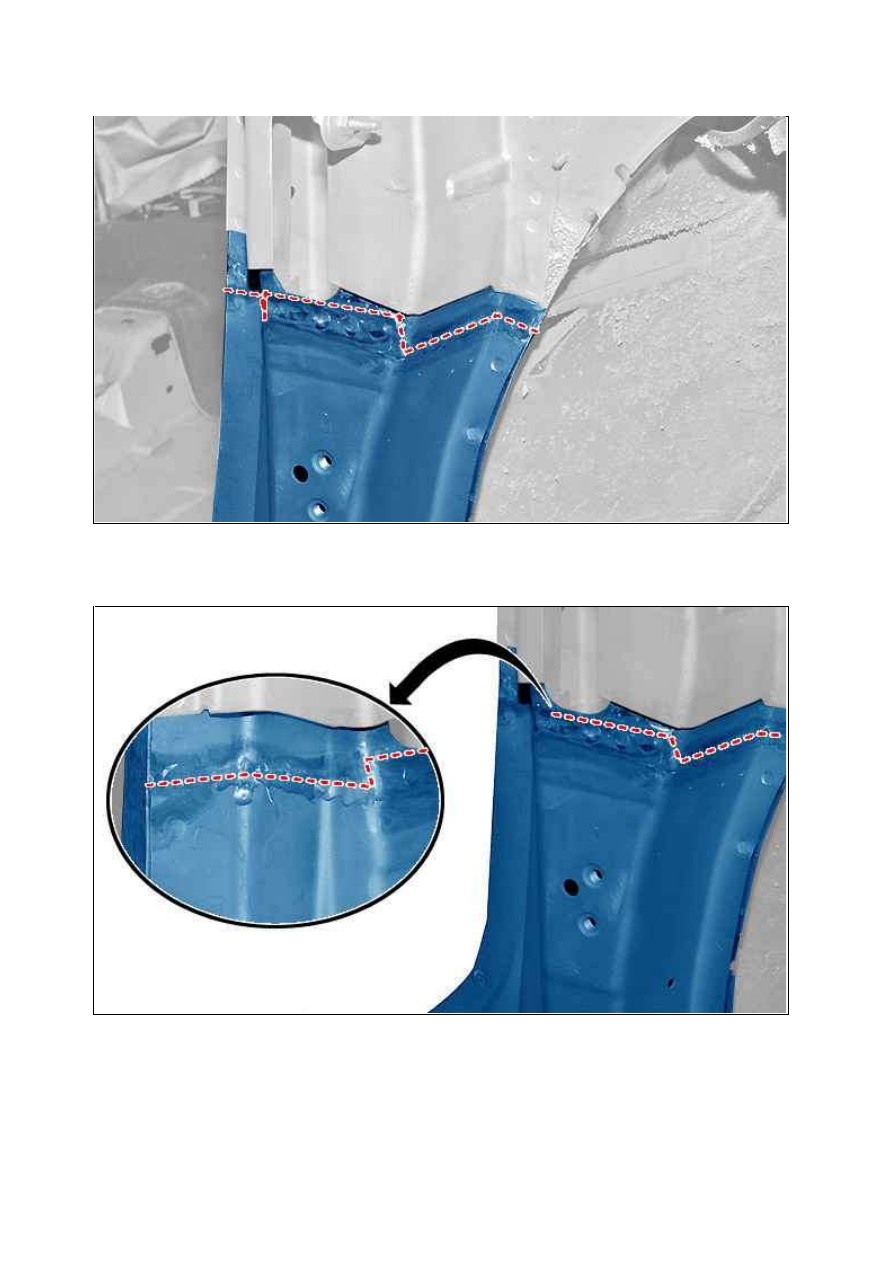

Рисунок : C4CM259D

Рисунок : C4CM25AD

18.01.2012

Приварите последовательными швами по методу MAG.

Приварите последовательными швами по методу MAG.

ПРИМ ЕЧАНИЕ : Обрезать только те сварочные швы MAG, которые соприкасаются с боковиной кузова.

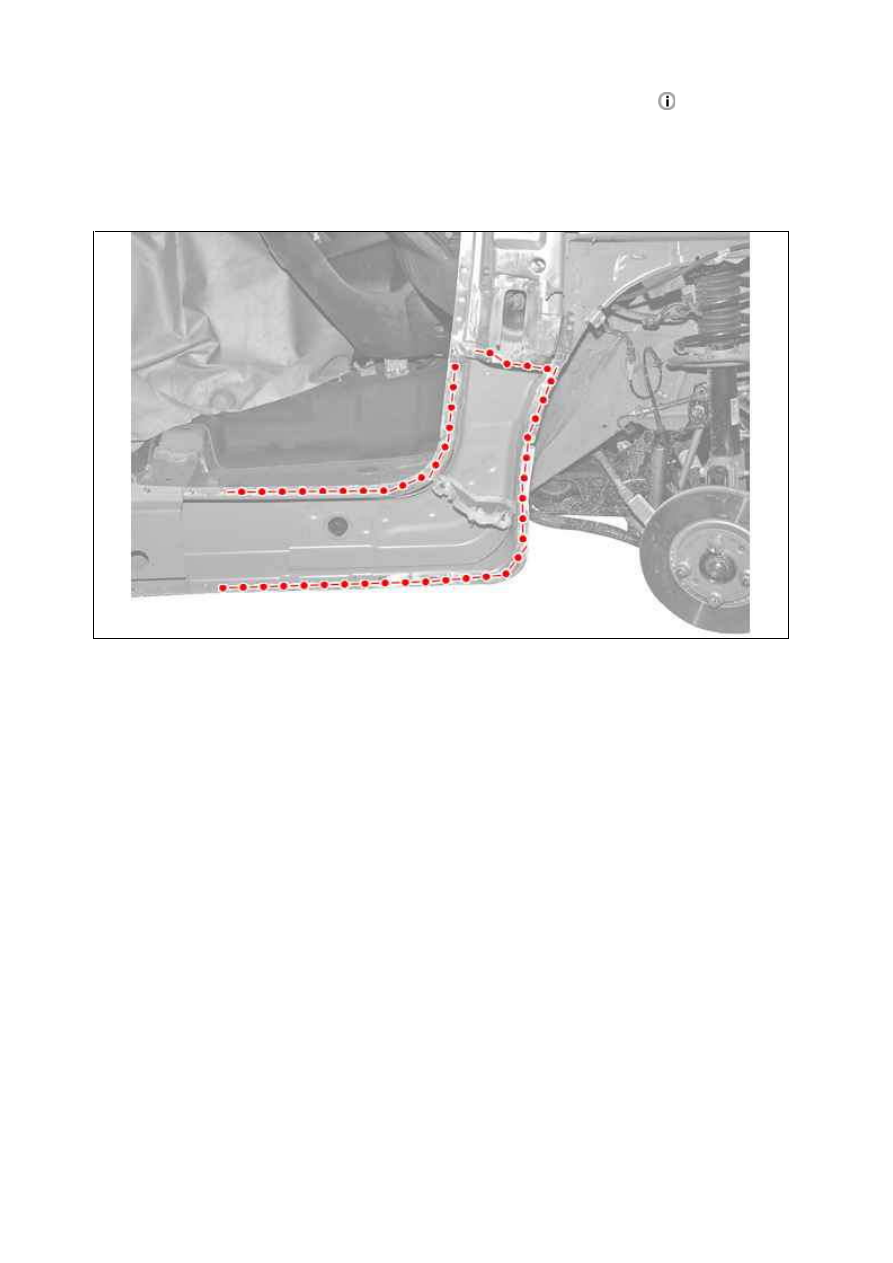

11. Герметичность ­ защита

Рисунок : C4CM25BD

Рисунок : C4CM25CD

18.01.2012
