Peugeot Partner (B9). Руководство - часть 125

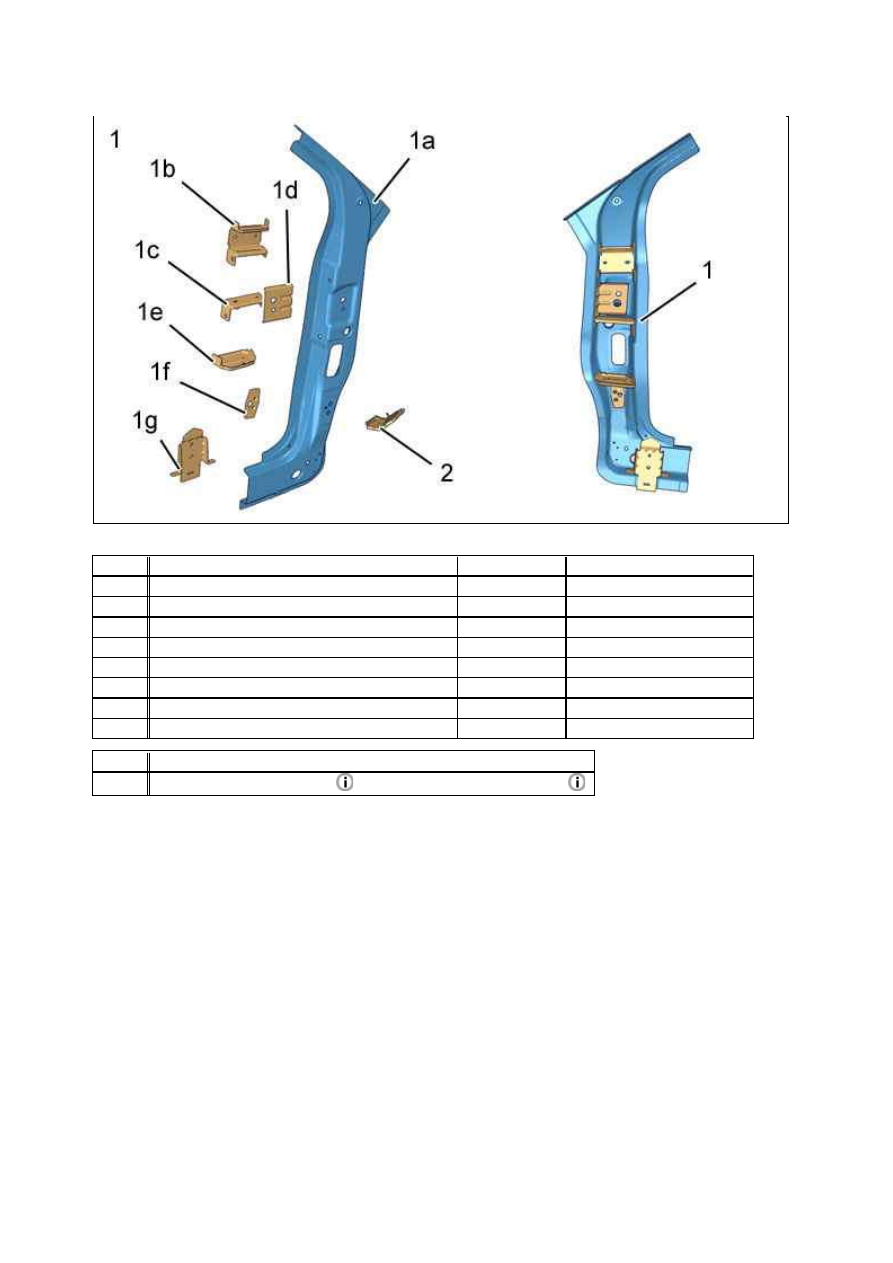

5.2. Идентификация прилегающих частей : У силитель передней стойки

Рисунок : C4CM24UD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Элемент усиления передней стойки в сборе

­

­

(1a)

Усилитель передней стойки

1,45

HLE

(1b)

Верхняя переборка : Верхнее усиление двери  2

THLE

(1c)

Перегородка передней стойки

2

THLE

(1d)

Верхний усилитель передней стойки

1,85

THLE

(1e)

Верхняя перегородка : Верхний шарнир двери  2

THLE

(1f)

Усилитель шарнира передней стойки

1,95

THLE

(1g)

Передняя опора домкрата

2,5

­THLE

М етка  Обозначение
(2)

Расширяющаяся вставка

:

У силитель передней стойки

18.01.2012

6. Подготовка запасной части : У силитель передней стойки (Частично)

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

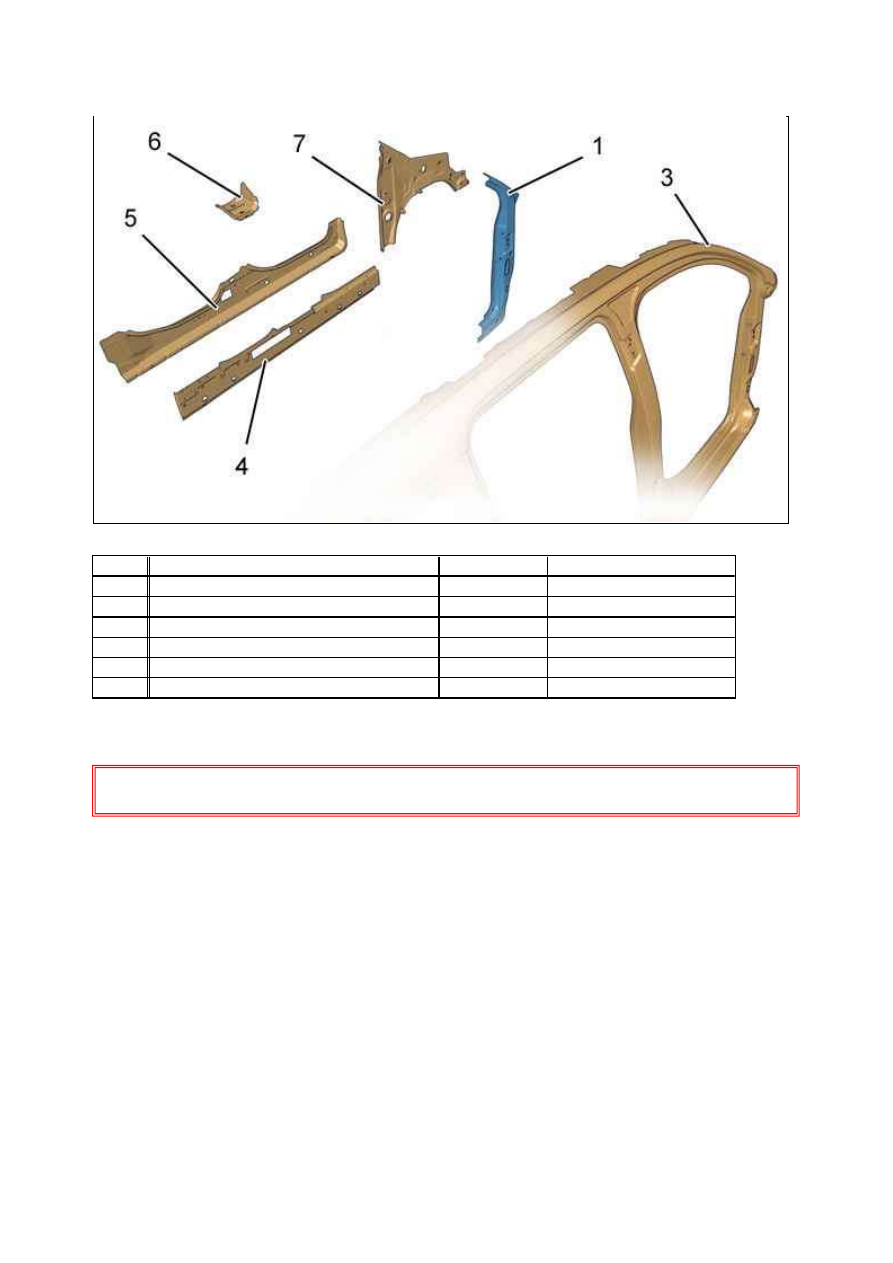

6.1. Подготовка : Предварительная резка

Рисунок : C4CM24VD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Элемент усиления передней стойки в сборе  ­

­

(3)

Со стороны салона

0,72

Мягкая сталь

(4)

Усилитель лонжерона

1,17

THLE

(5)

Внутренний лонжерон

1,47

HLE

(6)

Связь лонжерона усилителя пола

1,47

Мягкая сталь

(7)

Накладка переднего крыла

1,17

HLE

18.01.2012

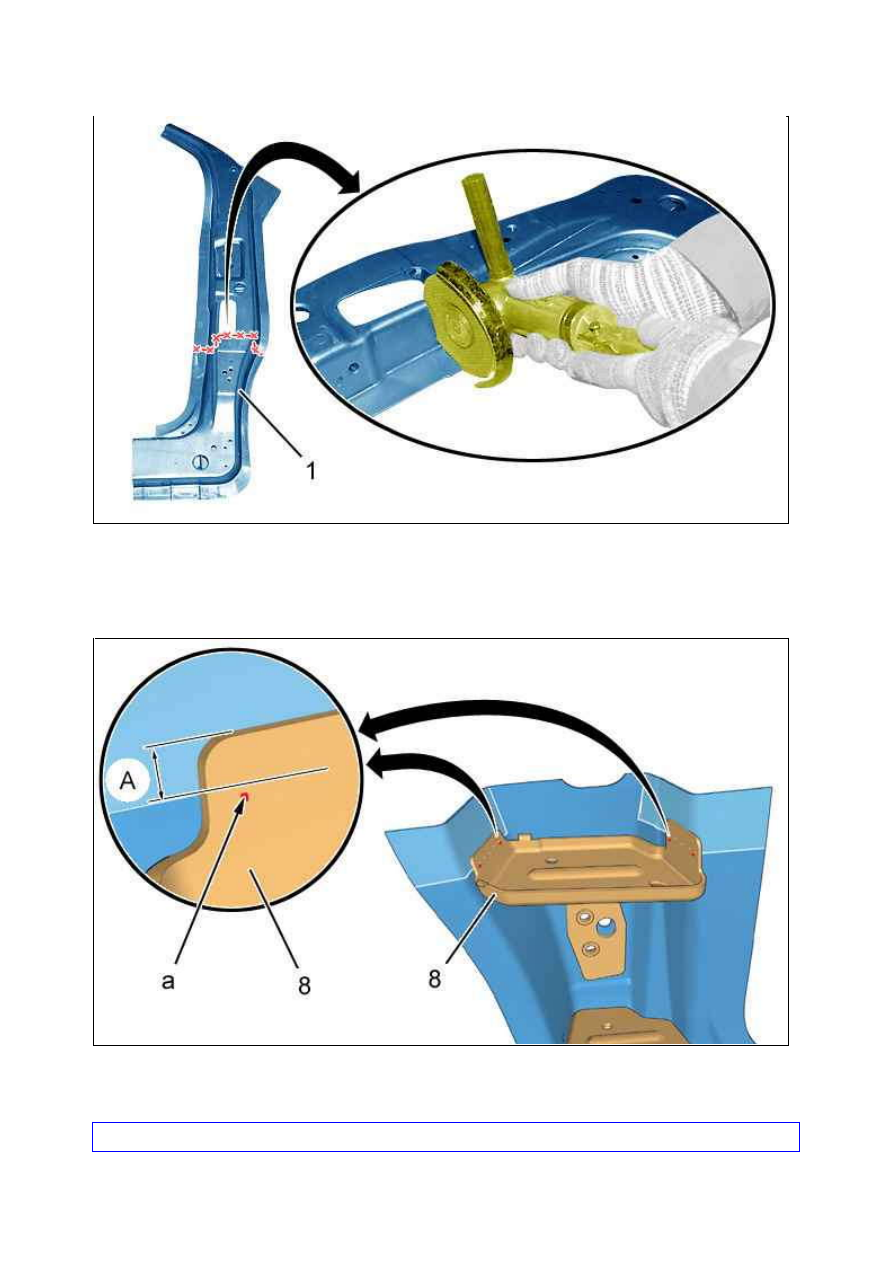

Разметить, затем вырезать : Усилитель передней стойки (1) (временный разрез).

6.2. Подготовка изгиба (Разметка)

"A" = 5 мм .
Разметить выше точек сварки нижней стенки верхней петли двери (8) (в "a").

ВНИМ АНИЕ : Точечную сварку нижней стенки верхней петли двери не следует разрушать.

Рисунок : C4CM24WD

Рисунок : C4CM24XD

18.01.2012

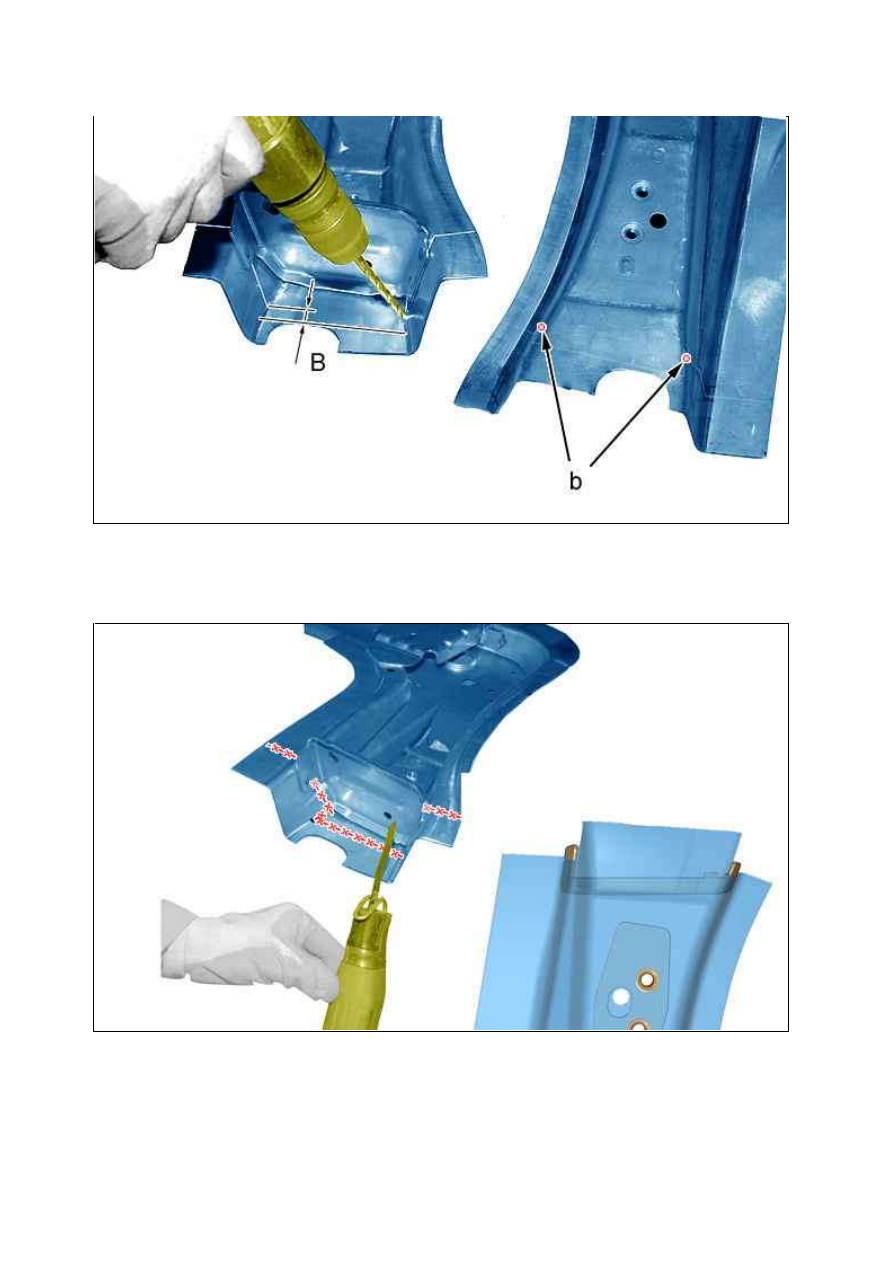

"B" = 3 мм .
Высверлить сверлом диаметром 6 мм (в "b"), чтобы избежать образование трещины.

Отрезать усиление нижней части передней стойки (окончательный разрез).

Рисунок : C4CM24YD

Рисунок : C4CM24ZD

18.01.2012
