Peugeot Partner (B9). Руководство - часть 123

5. Идентификация : У силитель передней стойки

5.1. Наименование основных запасных частей

ВНИМ АНИЕ : При регулировке сварочной установки учитывайте разницу в толщине металла.

5.2. Идентификация деталей, примыкающих к запчасти

М етка  Обозначение
(2)

Расширяющаяся верхняя вставка усилителя передней стойки

(3)

Защита основного жгута проводов

(4)

Вставка пенистая передней стойки

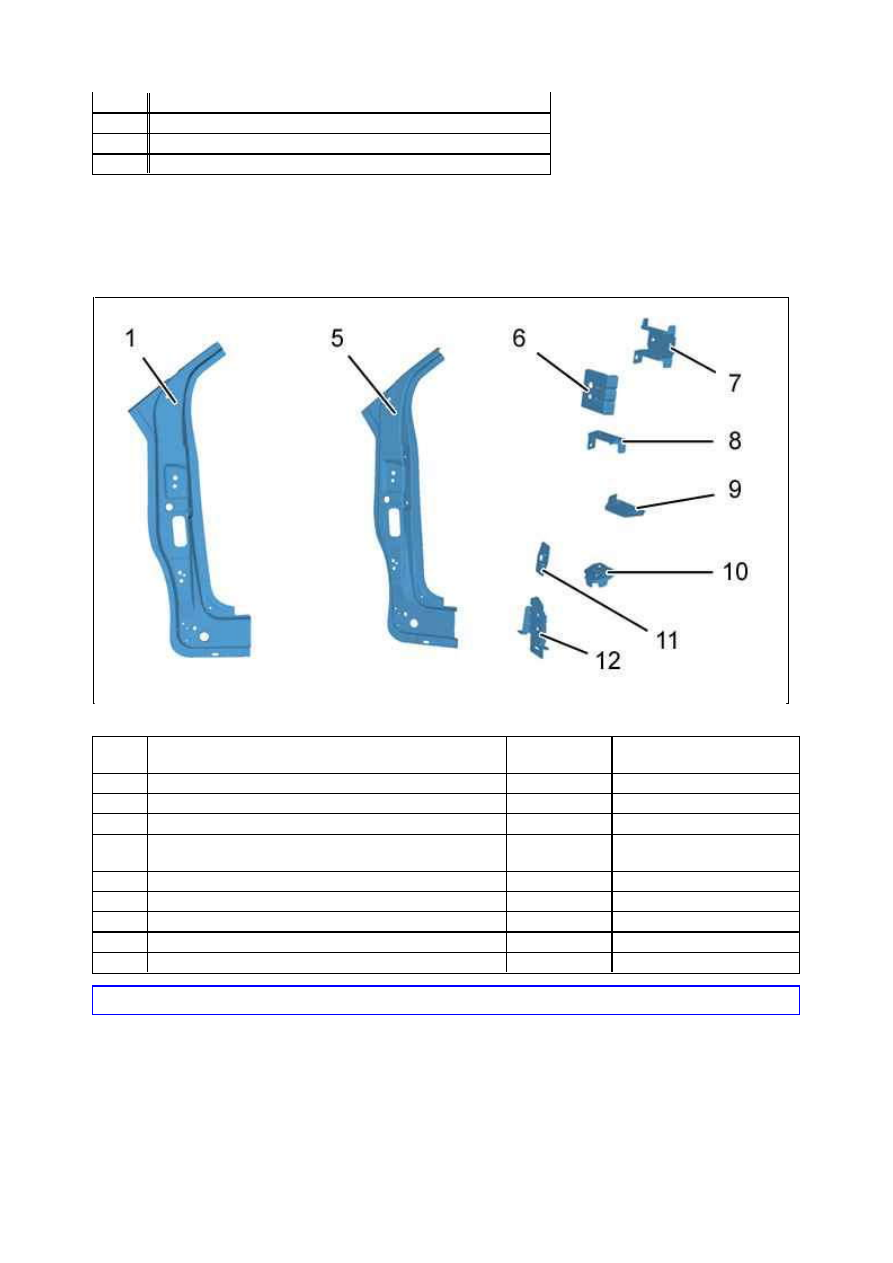

Рисунок : C4CM1QMD

М етка  Обозначение

Толщина (мм)  Характер/классификация

(1)

Элемент усиления передней стойки в сборе

­

­

(5)

Усилитель передней стойки

1,45

HLE

(6)

Верхний усилитель шарнира передней стойки

1,85

THLE

(7)

Перегородка усилителя верхней полости передней
стойки

2,00

THLE

(8)

Нижняя перегородка верхнего шарнира

2,00

THLE

(9)

Верхняя стенка нижнего шарнира

2,00

THLE

(10)

Нижняя стенка нижнего шарнира

2,00

THLE

(11)

Усиление шарнира передней стойки

1,95

THLE

(12)

Передняя опора домкрата

2,50

THLE

18.01.2012

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

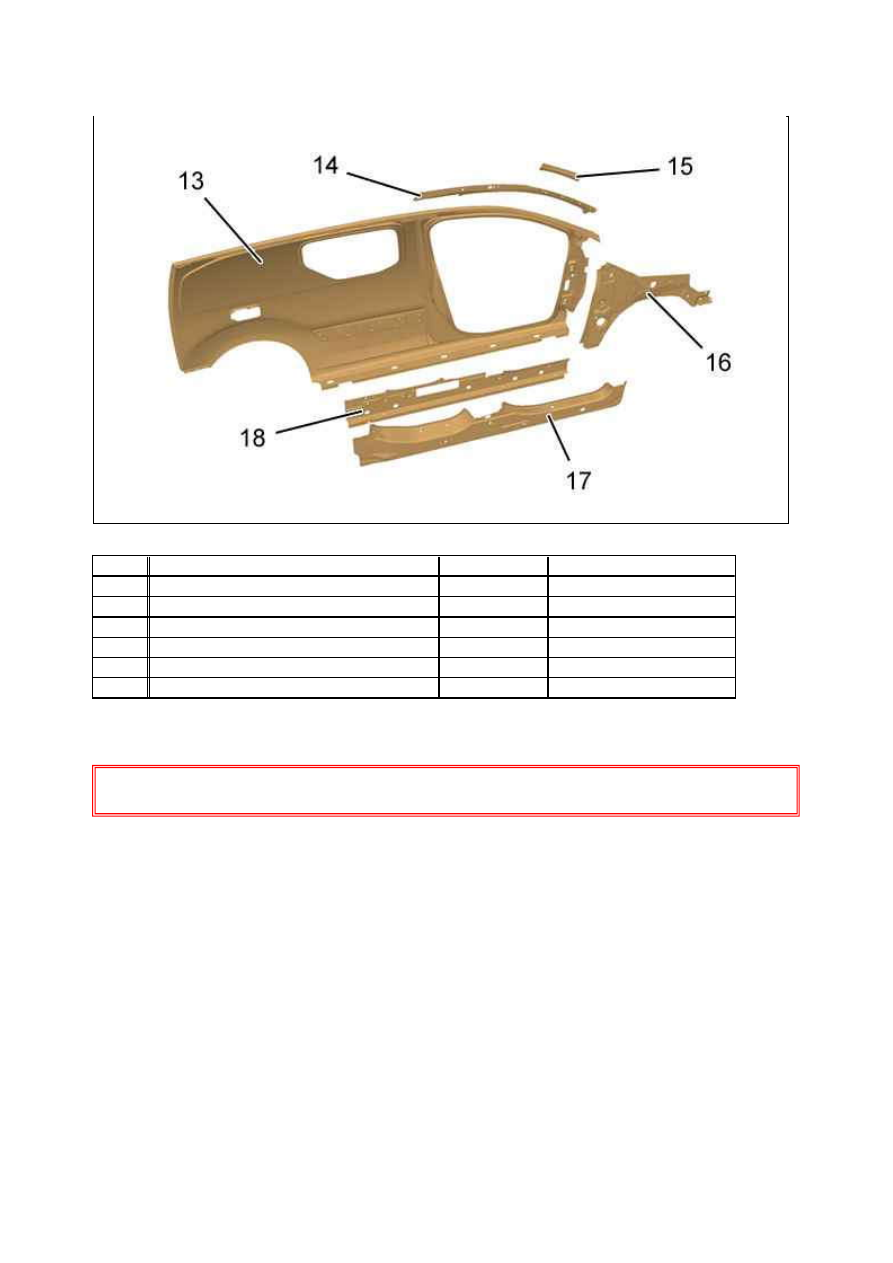

Рисунок : C4CM1QND

М етка  Обозначение

Толщина (мм)   Характер/классификация

(13)

Со стороны салона

0,77

Мягкая сталь

(14)

Накладки стойки проёма ветрового стекла

1,74

UHLE

(15)

Основание стойки проема ветрового стекла  1,17

HLE

(16)

Накладка переднего крыла

1,17

HLE

(17)

Внутренний лонжерон

1,74

HLE

(18)

Усилитель лонжерона

1,47

THLE

18.01.2012

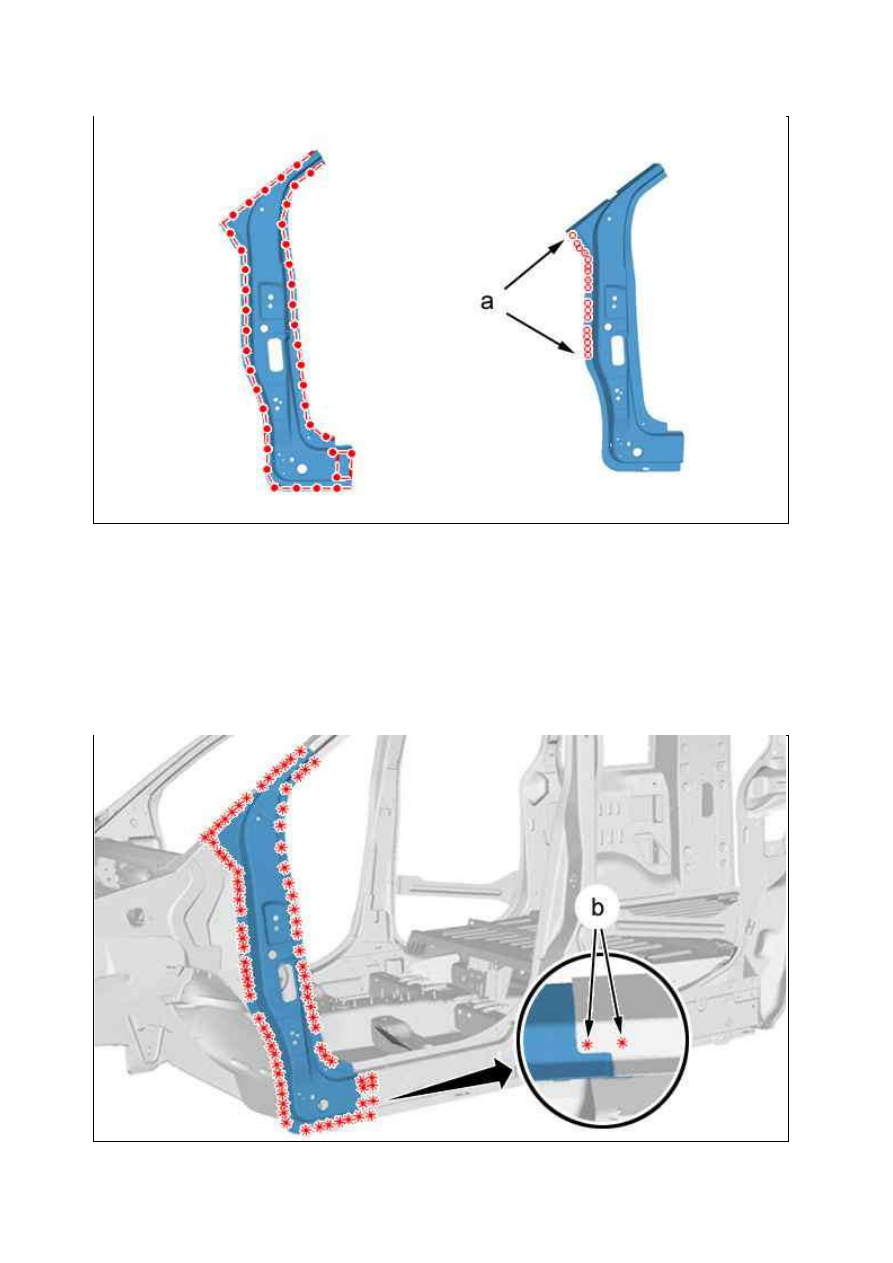

Разметить и высверлить в диаметр Ø 6,5 мм (в "a") (8 мм для больших толщин) Для последующей точечной
сварки.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Рисунок : C4CM1QPD

Рисунок : C4CM1QQD

18.01.2012

Разметить и вырезать точки сварки (в "b").
Снимите усилитель передней стойки.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Установить расширяющиеся вставки (3), (4).
Установить защиту основного жгута проводов (2).

9. Подгонка

Установите элемент усиления передней стойки.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

10. Сварка

Рисунок : C4CM1QRD

18.01.2012
