Peugeot Partner (B9). Руководство - часть 121

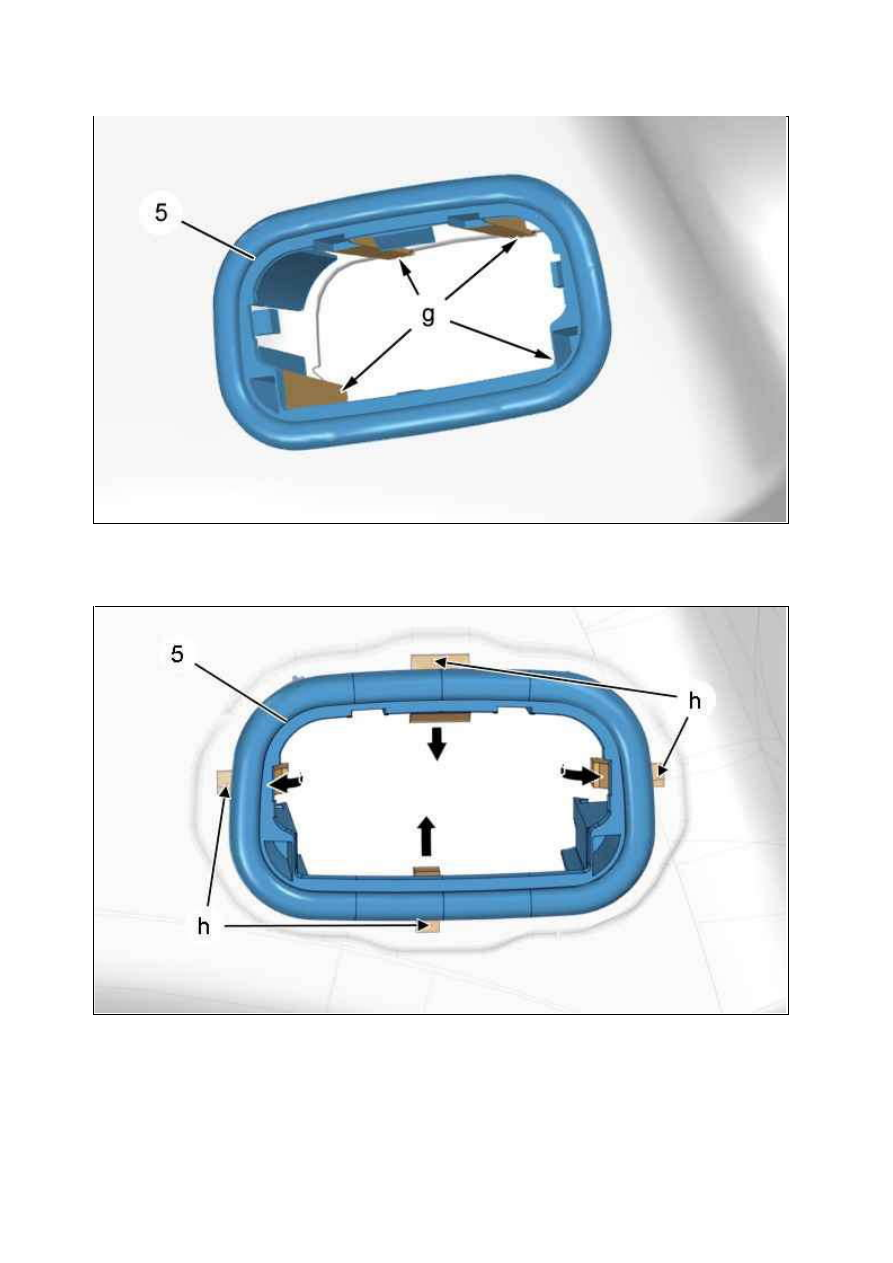

Отсоединить : Опору плафона багажника (5) ( в "g") ; С помощью приспособления [1].

Отсоединить : Опору плафона багажника (5) ( в "h") (как показано стрелками) ; С помощью приспособления
[1].
Снимите : Опору плафона багажника (5).

Рисунок : C5GM11UD

Рисунок : C5GM121D

18.01.2012

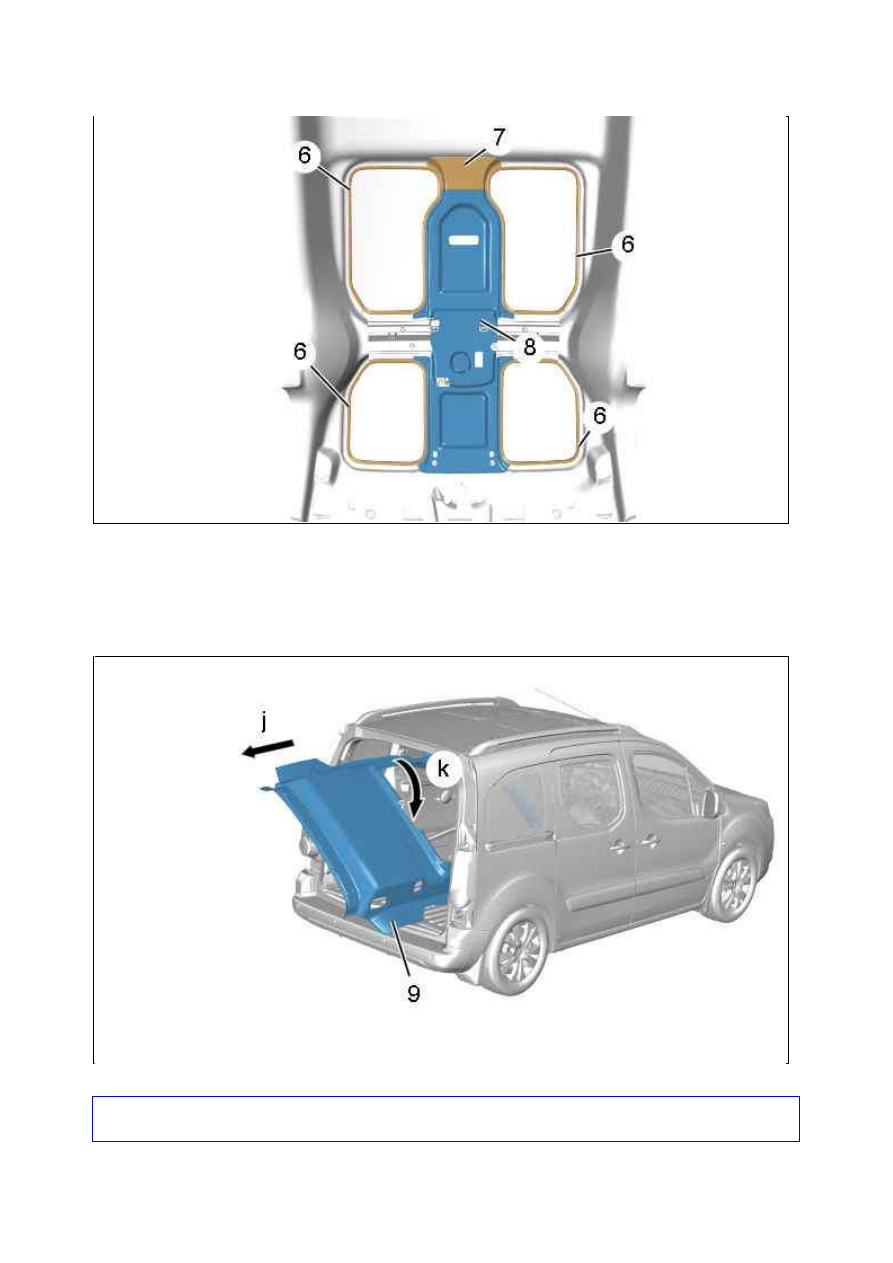

Отсоединить ­ Снять декоративную накладку (7) ; С помощью приспособления [1].
Снимите : уплотнителей (6).
Отсоединить ­ Снимите : Центральную накладку (8) (Многофункциональный) ; С помощью приспособления
[1].

ВНИМ АНИЕ : В случае снятия с последующей установкой панели отделки крыши, следите за тем, чтобы
не образовывались складки или замените обивку, в случае взникновения внешних дефектов.

Сложить спинки сидений (Передняя и задняя).

Рисунок : C5GM122D

Рисунок : C5GM123D

18.01.2012

Поверните обивку многофункциональной крыши (9) (Как показано в "k").
Отделите : Обивку многофункциональной крыши (9) (Как показано в "j").
Снимите : Обивку многофункциональной крыши (9).

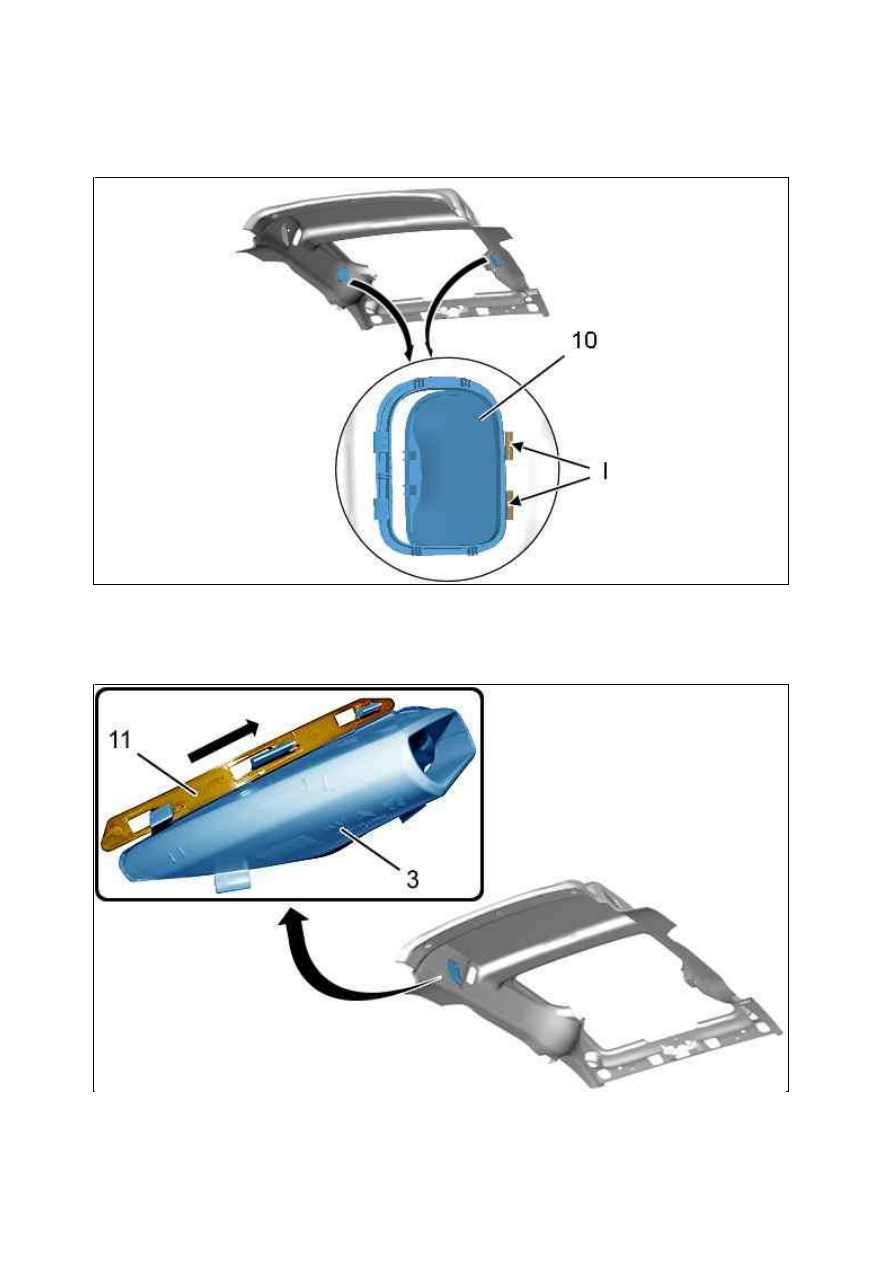

Отсоединить : Декоративный элемент (10) ( в "l") ; С помощью приспособления [1].
Снимите : Декоративный элемент (10).

Отделите : Замок (11) накладки (3) (в соответствии со стрелкой ).
Снимите : Фиксатор (11).

Рисунок : C5GM124D

Рисунок : C5GM125D

18.01.2012

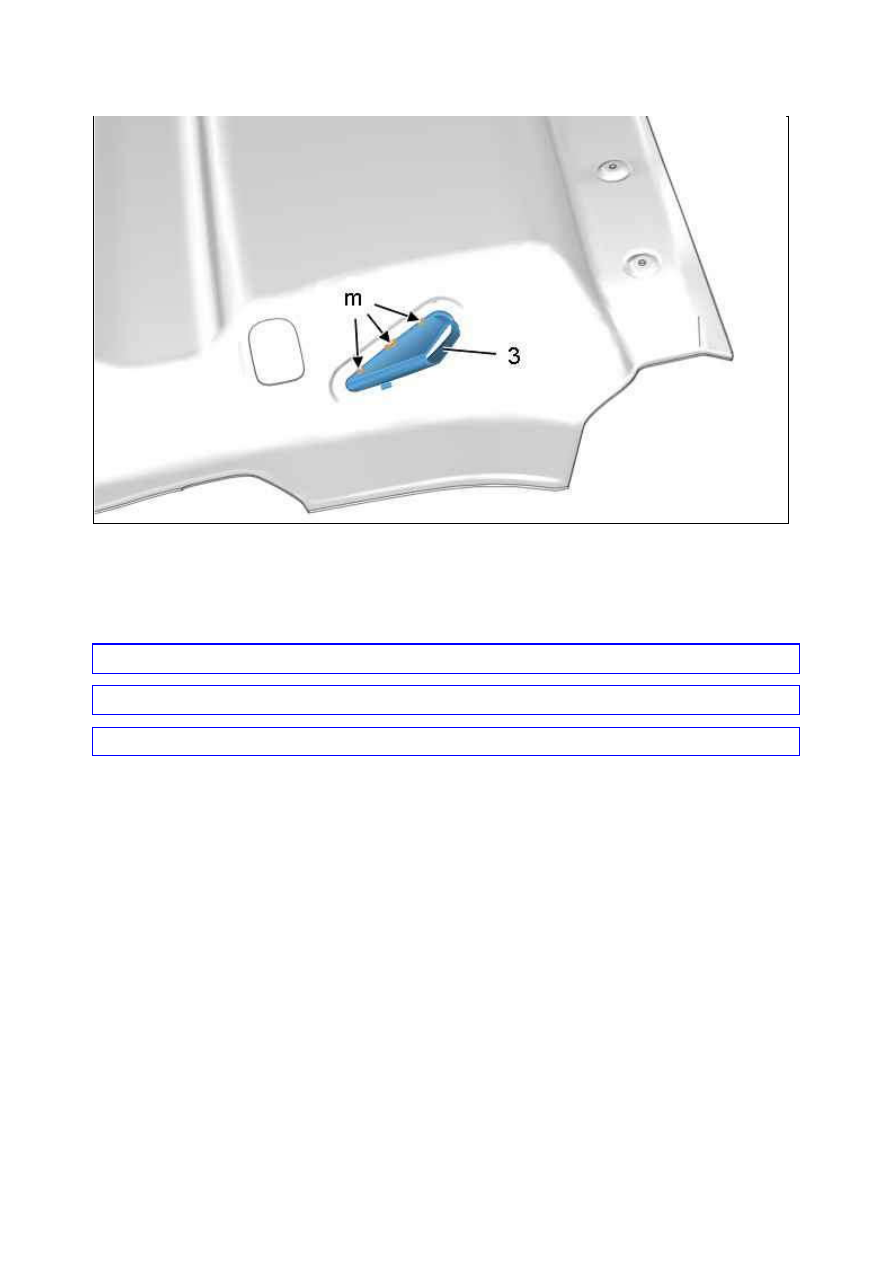

Отсоединить : Декоративный элемент (3) ( в "m") ; С помощью приспособления [1].
Снимите : Декоративный элемент (3).

4. У становка

ВНИМ АНИЕ : Обязательно заменять неисправные крепления.

ВНИМ АНИЕ : Следует с осторожностью обращаться с отделкой крыши для ее защиты от повреждений.

ВНИМ АНИЕ : При наличии повреждений обязательно заменять обивку крыши.

Установка производится выполнением операций по снятию в обратном порядке.
Подсоедините обратно аккумуляторную батарею.

ПРИМ ЕЧАНИЕ : Очистить отделку крыши водой с мылом (при необходимости).

Проверьте функционирование различного оборудования.

Рисунок : C5GM11ZD

18.01.2012
