Peugeot Partner (B9). Руководство - часть 119





ВНИМ АНИЕ : В случае снятия с последующей установкой панели отделки крыши, следите за тем, чтобы
не образовывались складки или замените обивку, в случае взникновения внешних дефектов.

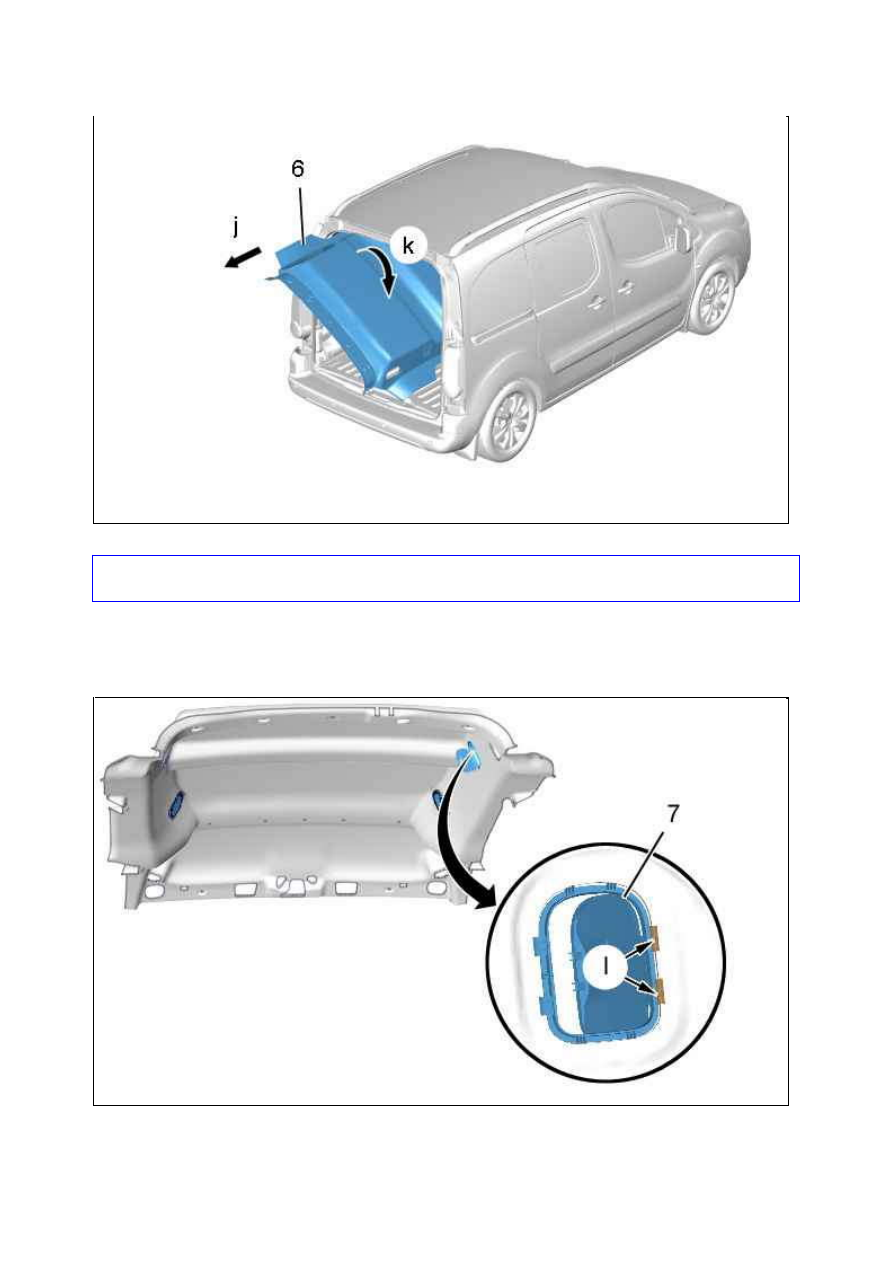

Поверните панель отделки крыши (6) (Как показано в "k").
Отделите отделку потолка (6) (Как показано в "j").
Снять обшивку потолка (6).

Отсоединить декоративную накладку (7) ( в "l") ; С помощью приспособления [1].
Снять декоративную накладку (7).

Рисунок : C5GM11WD

Рисунок : C5GM11XD

18.01.2012

Повторить операцию для других накладок.

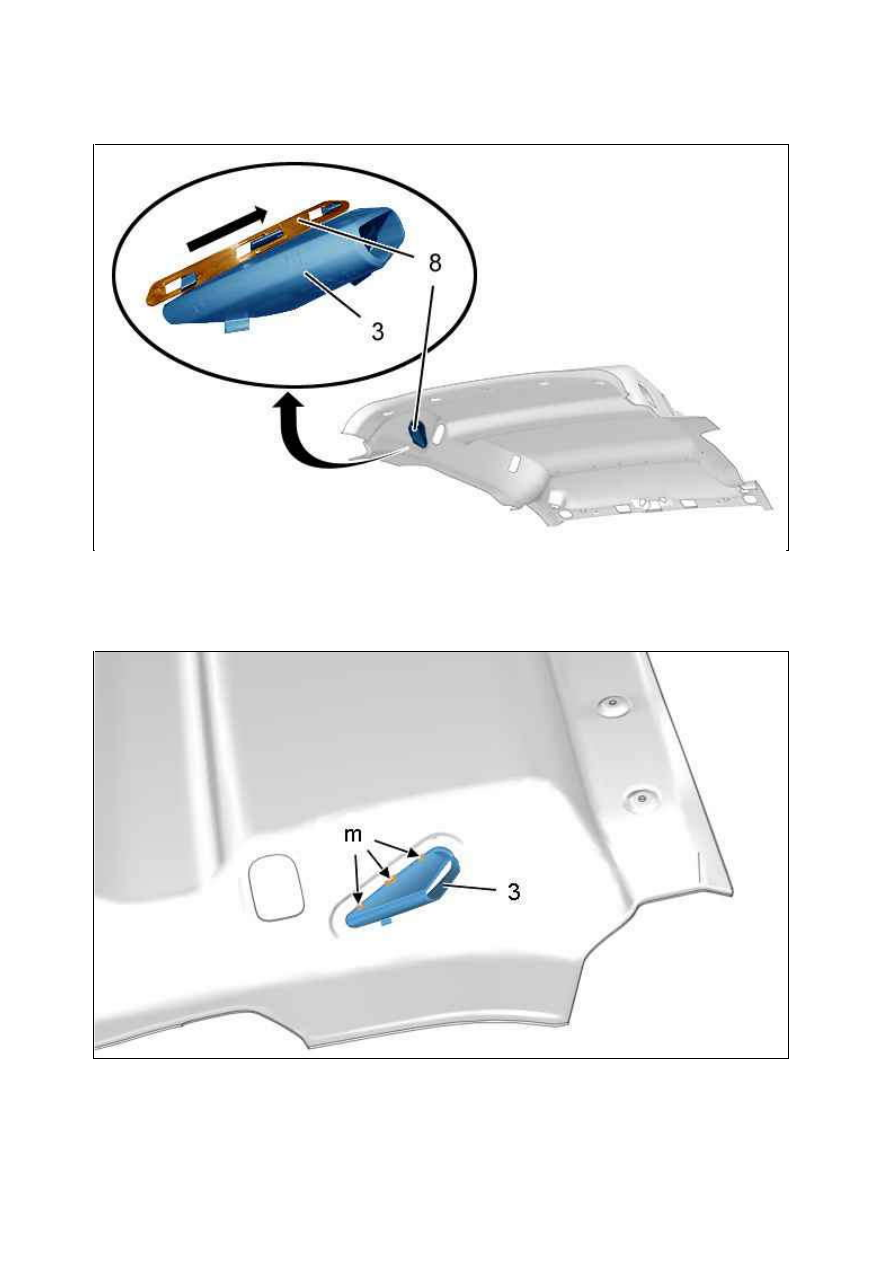

Отделите : Замок (8) накладки (3) (Как показано стрелкой ).
Снимите : Фиксатор (8).

Отсоединить : Декоративный элемент (3) ( в "m") ; С помощью приспособления [1].
Снять декоративную накладку (3).

4. У становка

Рисунок : C5GM11YD

Рисунок : C5GM11ZD

18.01.2012

ВНИМ АНИЕ : Обязательно заменять неисправные крепления.

ВНИМ АНИЕ : Следует с осторожностью обращаться с отделкой крыши для ее защиты от повреждений.

ВНИМ АНИЕ : При наличии повреждений обязательно заменять обивку крыши.

Установка производится выполнением операций по снятию в обратном порядке.
Подсоедините обратно аккумуляторную батарею.

ПРИМ ЕЧАНИЕ : Очистить отделку крыши водой с мылом (при необходимости).

Проверьте функционирование различного оборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ОТДЕЛК А ПОТОЛК А (М НОГОФУ НК ЦИОНАЛЬНЫЙ)

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

Рисунок : E5AP30WD

18.01.2012
