Peugeot Partner (B9). Руководство - часть 120

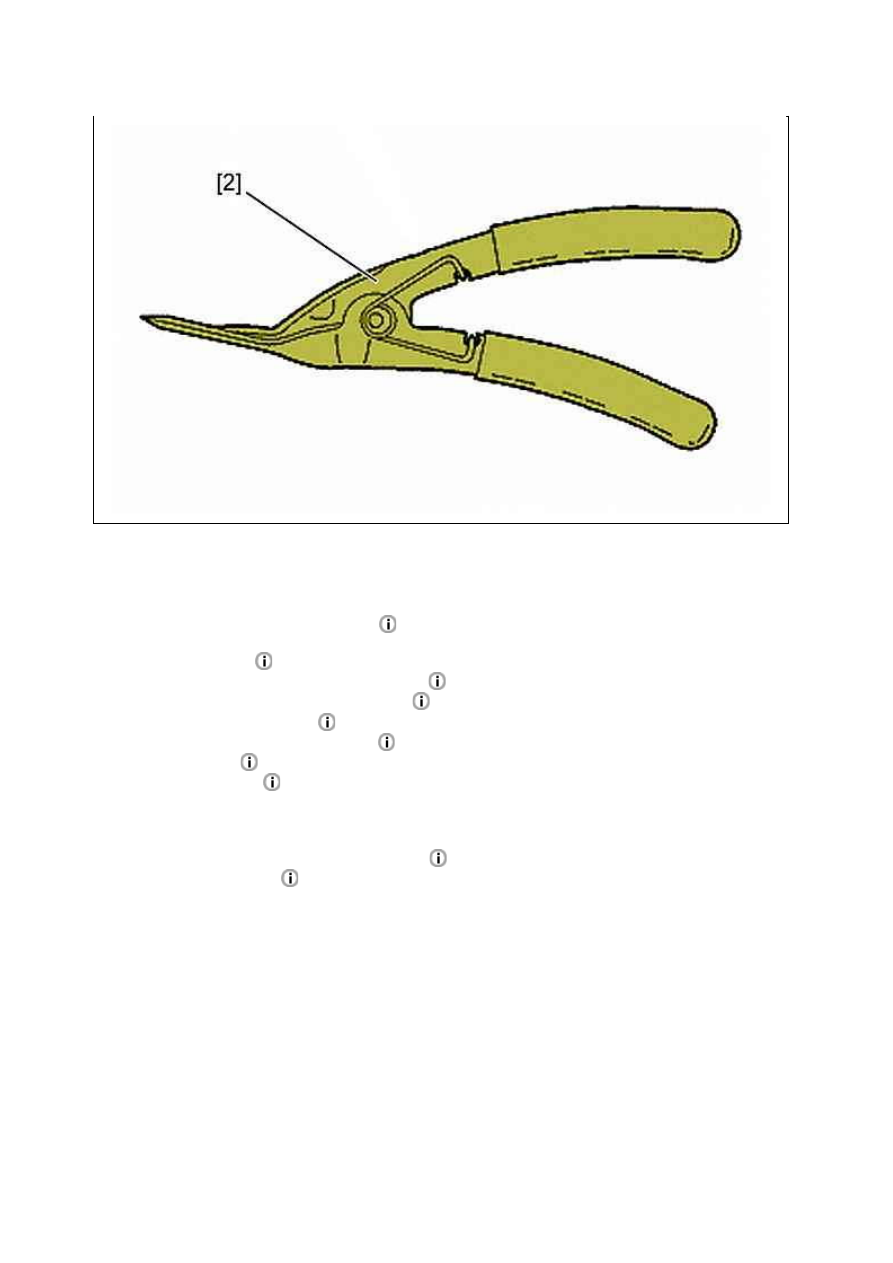

[2] Съемник для пластмассовых штырей (­).1311.

2. Предварительные операции

Отсоединить аккумуляторную батарею

.

Снимите :



Верхнюю полку

 (в зависимости от комплектации)



Обивку стоек проёмов ветрового стекла



Верхнюю обивку центральной стойки



Накладки задней стойки



Верхние накладки задней стойки



Ящик крыши

(Многофункциональный) (в зависимости от комплектации)



Верхнюю камеру



Заднюю полку

Частично снимите :



У плотнение проема крышки багажника

(Верхняя часть)



У плотнения дверей

(Верхняя часть)

3. Снятие

Рисунок : E5AP363D

18.01.2012

ПРИМ ЕЧАНИЕ : Действуйте таким же образом с другой стороны.

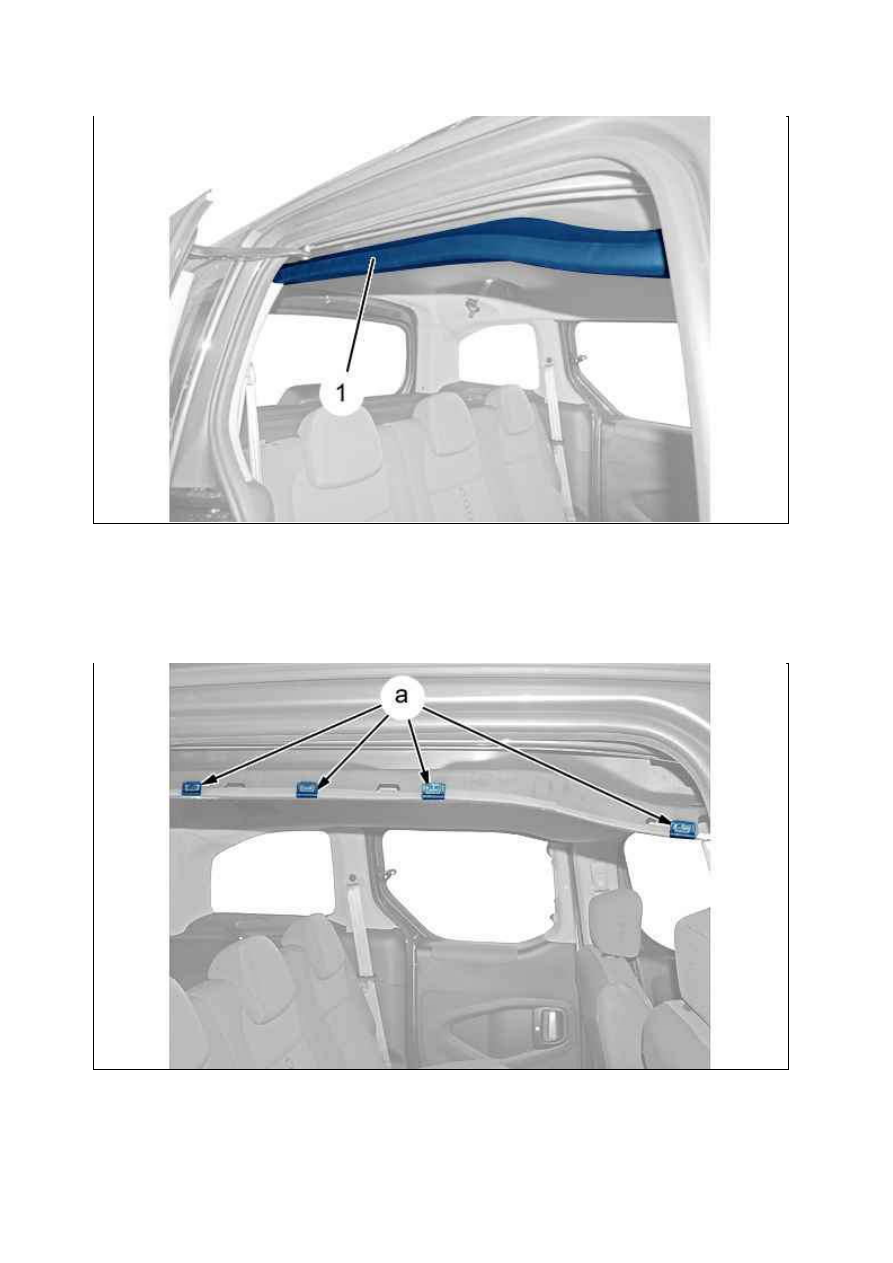

Снять уплотнитель (1).
Снять прокладку (1).

ПРИМ ЕЧАНИЕ : Действуйте таким же образом с другой стороны.

Отсоединить : фиксаторов ( в "a") ; С помощью приспособления [1].

Рисунок : C5GM11ND

Рисунок : C5GM11PD

18.01.2012

Снять крепежных элементов .

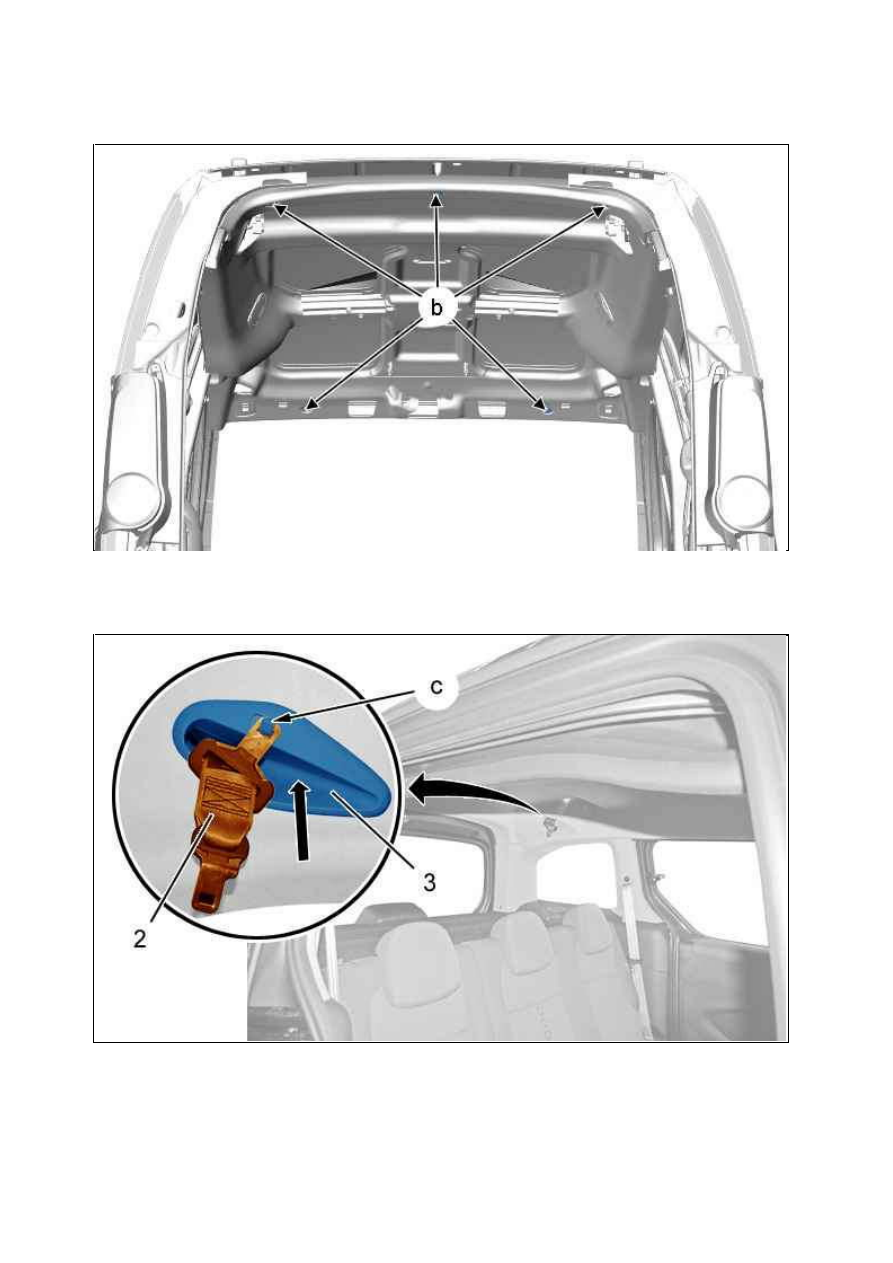

Отсоединить : пластмассовые штыри ( в "b") ; С помощью приспособления [2].

Отсоединить центральный ремень безопасности (2) ( в "c").
Пропустить центральный ремень безопаснсости (2) через накладку (3) (в соответствии со стрелкой ).

Рисунок : C5GM120D

Рисунок : C5GM11RD

18.01.2012

Отсоединить :



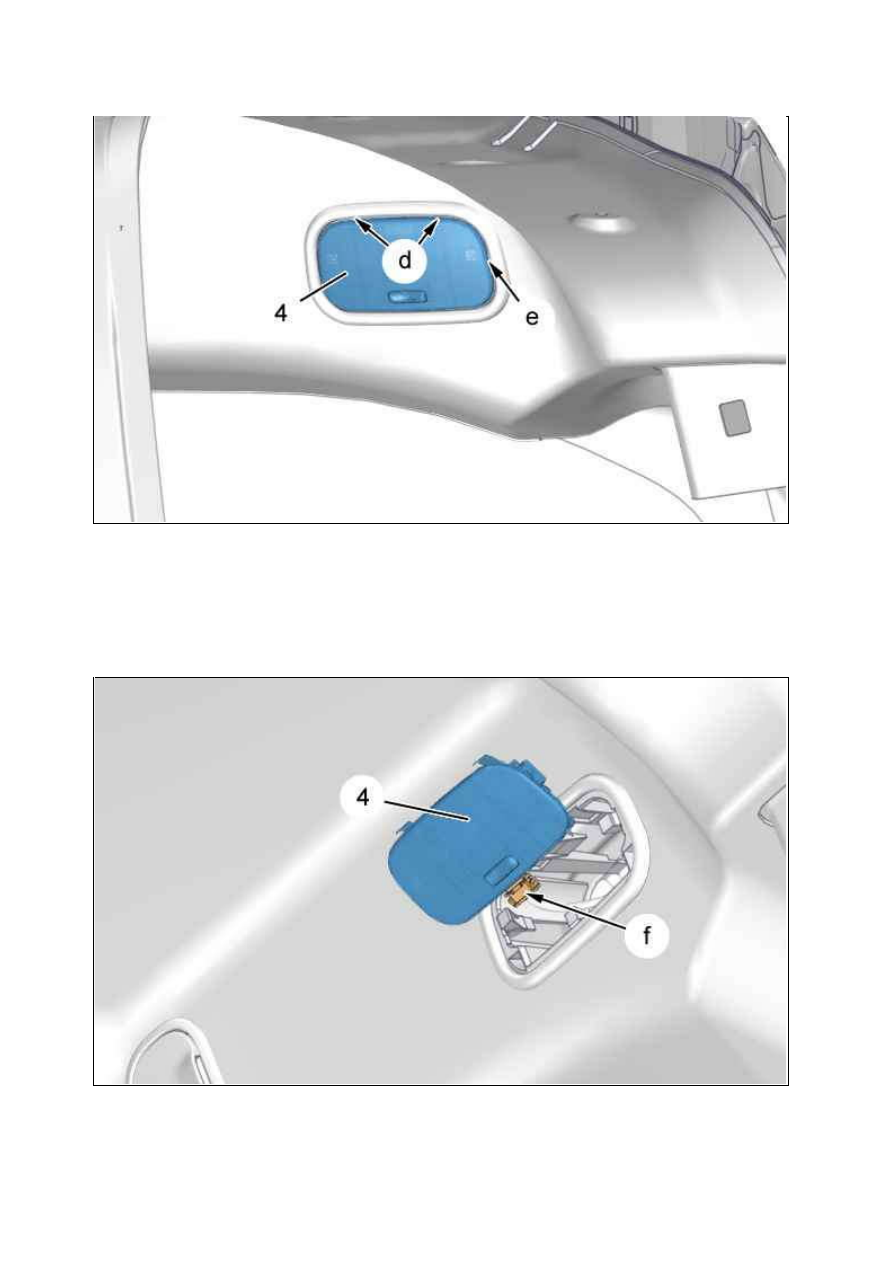

Лампа подсветки багажника (4) ( в "e") ; С помощью приспособления [1]



Пружину фиксатора ( в "d") ; С помощью маленькой тонкой плоской отвертки

Отделите : Лампа подсветки багажника (4).

Отсоедините разъем ( в "f").
Снять лампу подсветки багажника (4).

Рисунок : C5GM11SD

Рисунок : C5GM11TD

18.01.2012
