Peugeot Partner (B9). Руководство - часть 118





ПРИМ ЕЧАНИЕ : Действуйте таким же образом с другой стороны.

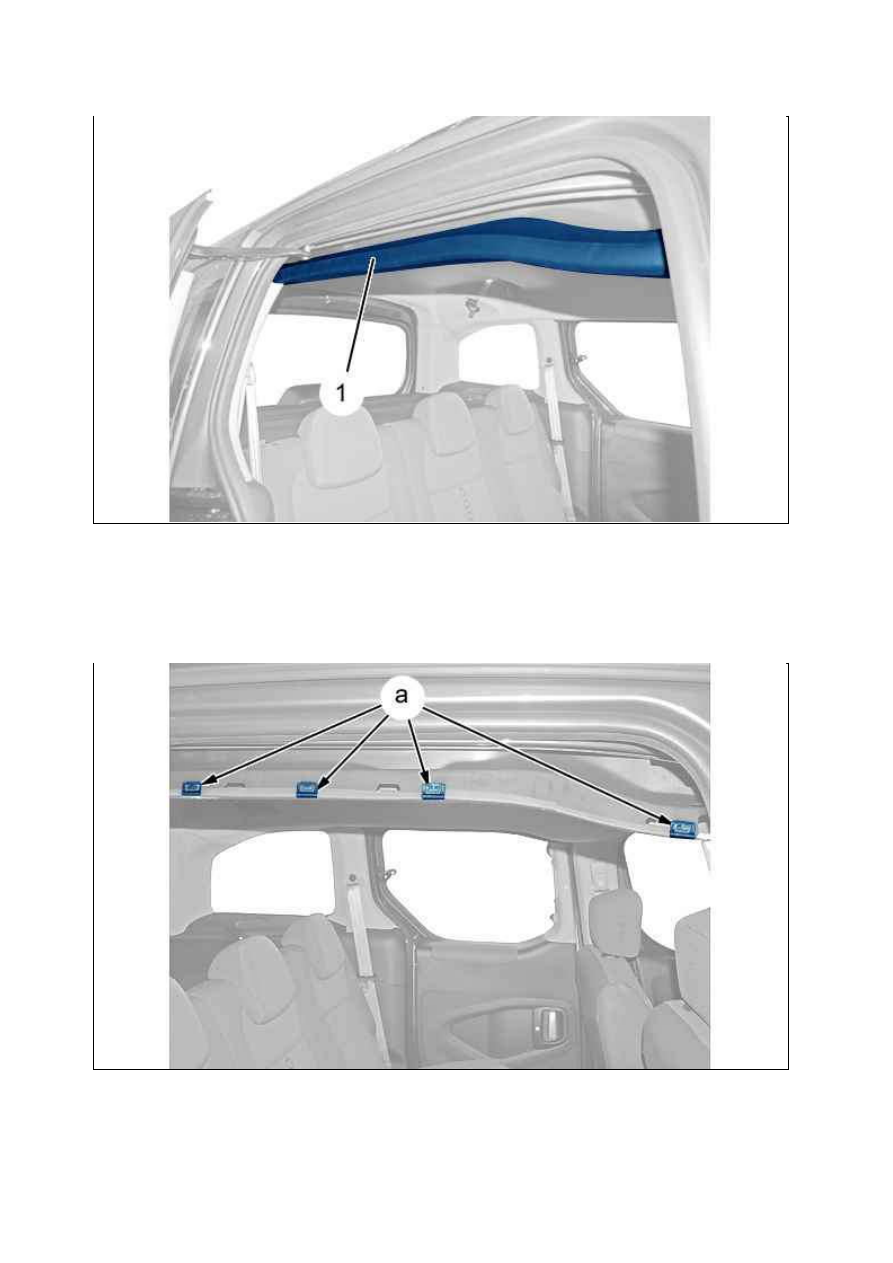

Снять уплотнитель (1).
Снять прокладку (1).

ПРИМ ЕЧАНИЕ : Действуйте таким же образом с другой стороны.

Отсоединить ­ Снять крепежных элементов ( в "a") ; С помощью приспособления [1].

Рисунок : C5GM11ND

Рисунок : C5GM11PD

18.01.2012

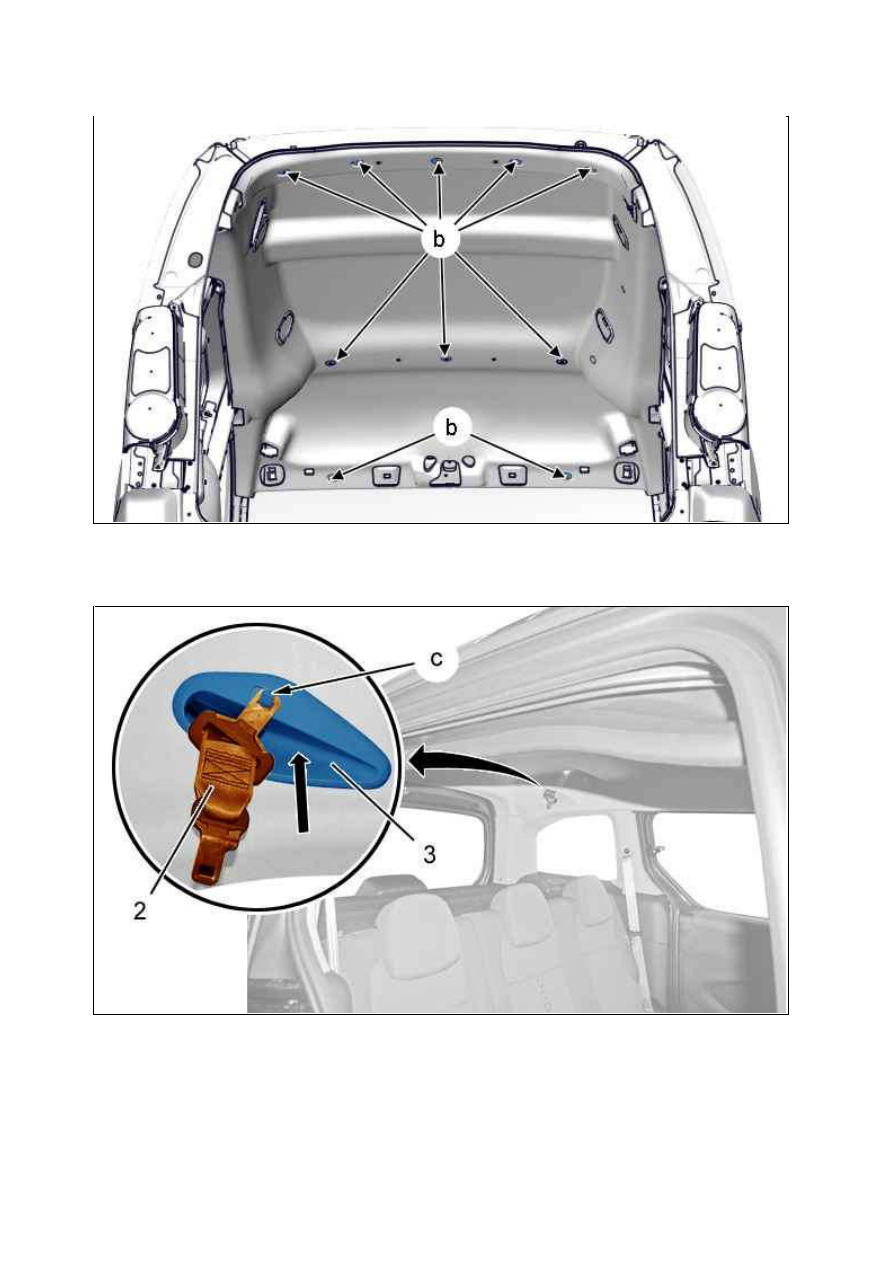

Отсоединить : пластмассовые штыри ( в "b") ; С помощью приспособления [2].

Отсоединить центральный ремень безопасности (2) ( в "c").
Пропустить центральный ремень безопаснсости (2) через накладку (3) (Как показано стрелкой ).

Рисунок : C5GM11QD

Рисунок : C5GM11RD

18.01.2012

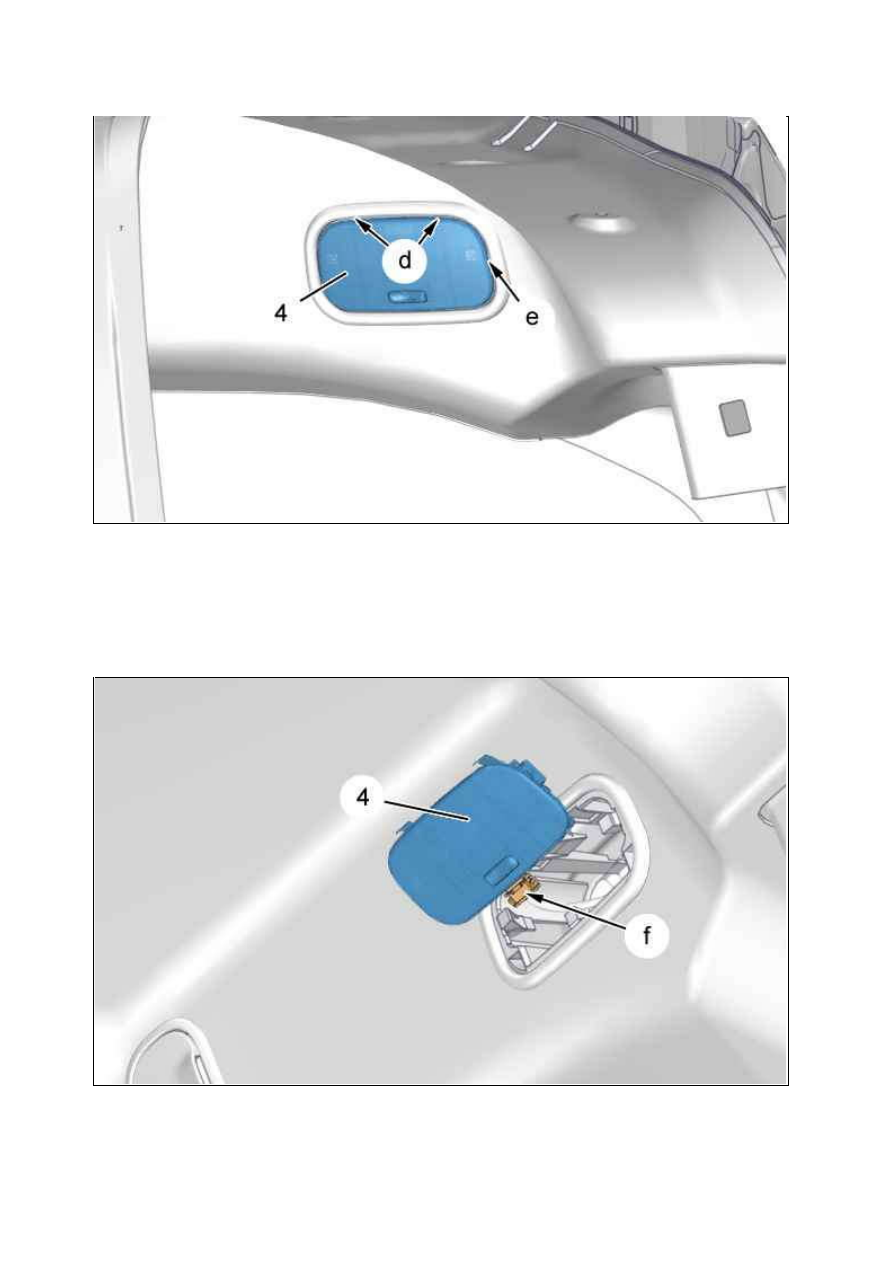

Отсоединить :

Лампа подсветки багажника (4) ( в "e") ; С помощью приспособления [1]

Пружину фиксатора ( в "d") ; С помощью тонкой плоской отвертки

Отделить плафон багажника (4).

Отсоедините разъем ( в "f").
Снять лампу подсветки багажника (4).

Рисунок : C5GM11SD

Рисунок : C5GM11TD

18.01.2012

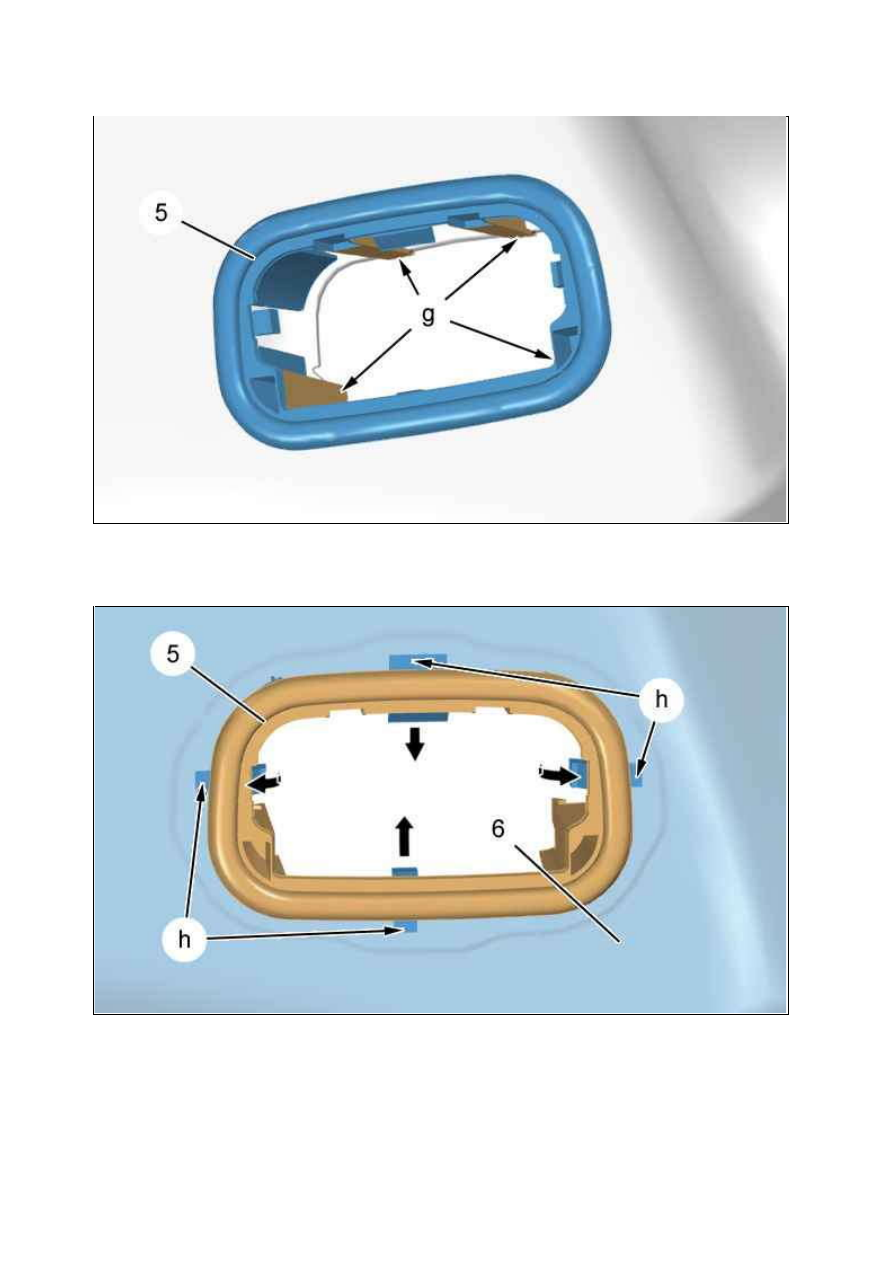

Отсоединить : Опору плафона багажника (5) ( в "g") ; С помощью приспособления [1].

Отсоединить : Опору плафона багажника (5) ( в "h") (как показано стрелками) ; С помощью приспособления
[1].
Снимите : Опору плафона багажника (5).
Сложить спинки сидений (Передняя и задняя).
Отделите отделку потолка (6).

Рисунок : C5GM11UD

Рисунок : C5GM11VD

18.01.2012
