Peugeot Partner (B9). Руководство - часть 116

Снова закрепите в фиксаторе : уплотнителей (11), (12), (15).
Установить подкладки (14) на внутренние края места наклейки (13).
Размер наконечника треугольного сечения для получения валика клея уплотнителя шириной "B" и высотой
"A".
"B" = 8 мм .
"A" = 12 мм .
Нанесите герметик в виде валика по периметру крыши (Не выходить за пределы зоны наклеивания (13)).

ВНИМ АНИЕ : При использовании двухкомпонентного уплотнения: пауза между установкой стеклянной
панели на автомобиль и началом выдавливания клеевого уплотнения составляет 5 минут.

ВНИМ АНИЕ : Используйте : Комплект для приклеивания монокомпозитный.

Рисунок : C4DM0D8D

18.01.2012

ПРИМ ЕЧАНИЕ : 4 человека необходимы для выполнения этой операции.

Установите : Многофункциональную крышу (Проверить, чтобы центрирующие штифты (16), (17) правильно
вошли в свои гнезда на кузове).
Слегка нажать на края крыши до упора в подкладки (14).
Установить на место болтов (4).

ВНИМ АНИЕ :  Полсе  установки  стекла  соблюдать  время  твердения,  рекомендуемое  поставщиком
используемых продуктов.

Расположить уплотнитель (11) под ветровым стеклом ; С помощью приспособления [1] или мыльного
раствора воды.
Проверить герметичность : Многофункциональная крыша .
Очистите :



Многофункциональную крышу



Стекла

Продолжите операции установки в последовательности, обратной операциям снятия.
Проверить работу снятых элементов.

Рисунок : C4DM0D9D

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : НАК ЛАДК У

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Рисунок : E5AP30WD

18.01.2012

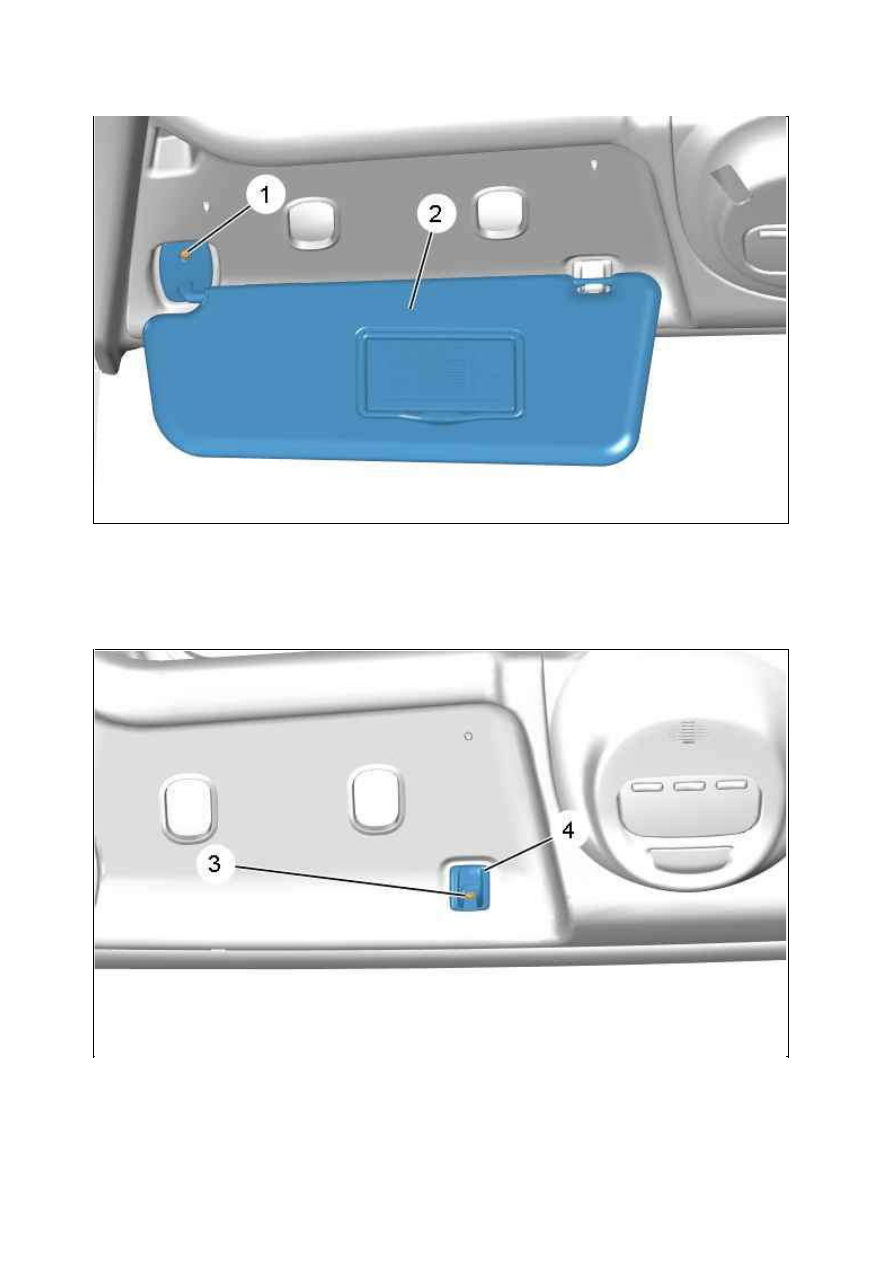

Снимите :



Болт (1)  (с каждой стороны)



Солнцезащитный козырек  (с каждой стороны)

Снимите :



Болт (3)  (с каждой стороны)



Кронштейн солнцезащитного козырька (4) (с каждой стороны)

Рисунок : C5GM0WAD

Рисунок : C5GM0WBD

18.01.2012
