ПРИМ ЕЧАНИЕ : Операция выполняется симметрично.

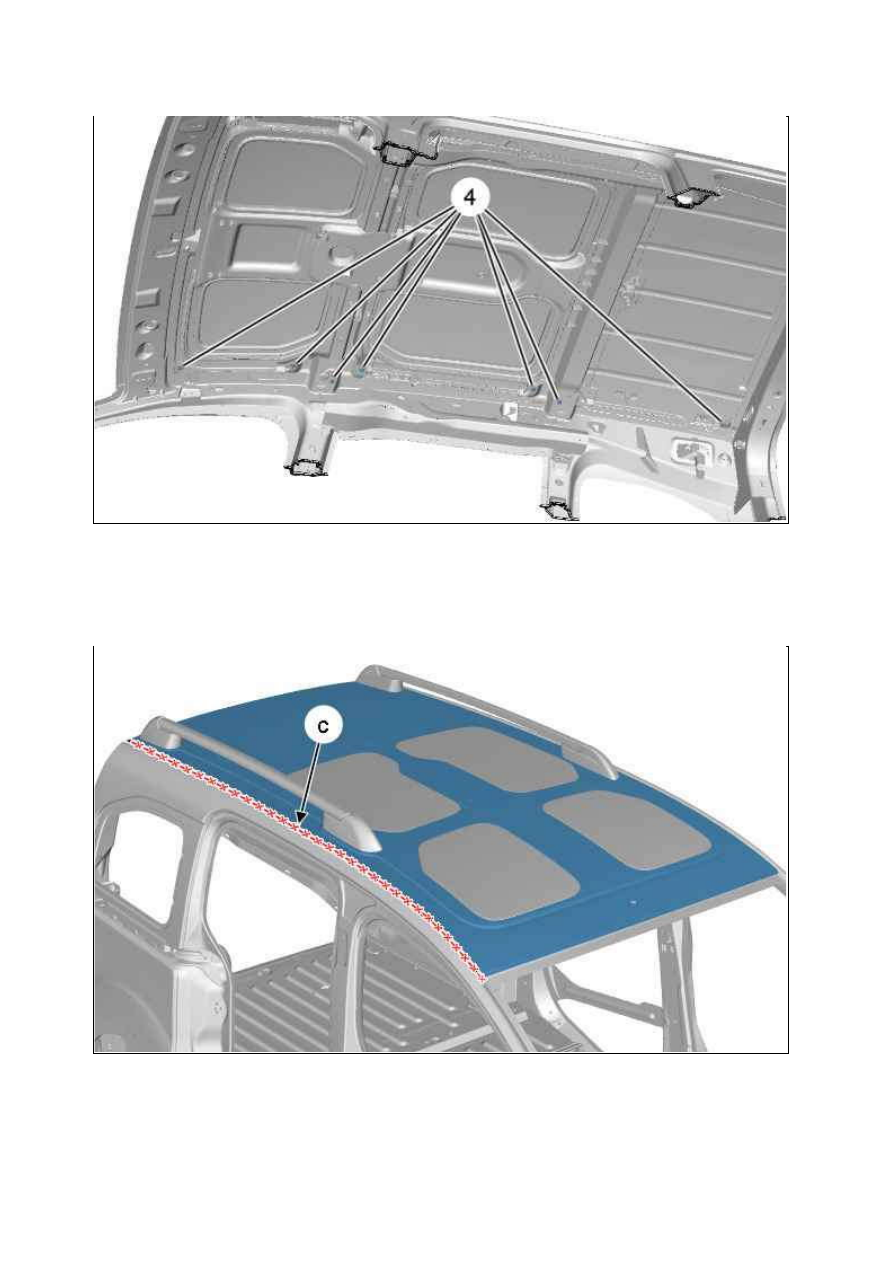

Отвернуть болты (4).

ПРИМ ЕЧАНИЕ : Операция выполняется симметрично.

Защитите окраску с помощью клейкой ленты ( в "c").

Рисунок : C4DM0D1D

Рисунок : C4DM0D2D

18.01.2012

ПРИМ ЕЧАНИЕ : Операция выполняется симметрично.

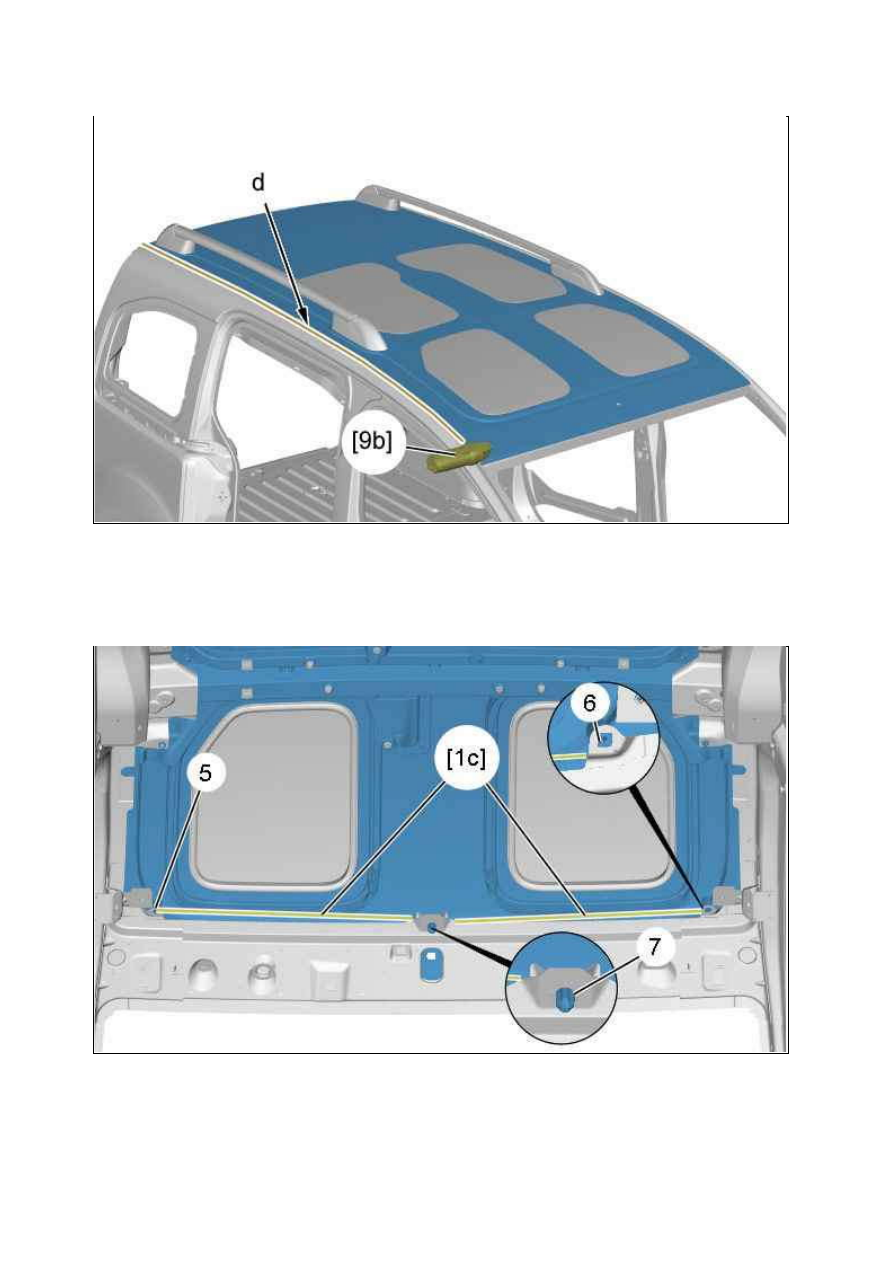

Срезать слой клея с помощью приспособления [9b], в которое вставлено лезвие 12 ( в "d") .

Пропустить режущую струну [1c] через предварительно вырезанное место ; С помощью приспособления
[1b].
Пропустить режущую струну [1c] перед фиксирующим штифтом (6).
Пропустить режущую струну [1c] перед направляющим штифтом (7).
Закрепить режущую струну [1c] в фиксирующем зажиме (5) ; С помощью болта (4).

Рисунок : C4DM0DCD

Рисунок : C4DM0D4D

18.01.2012

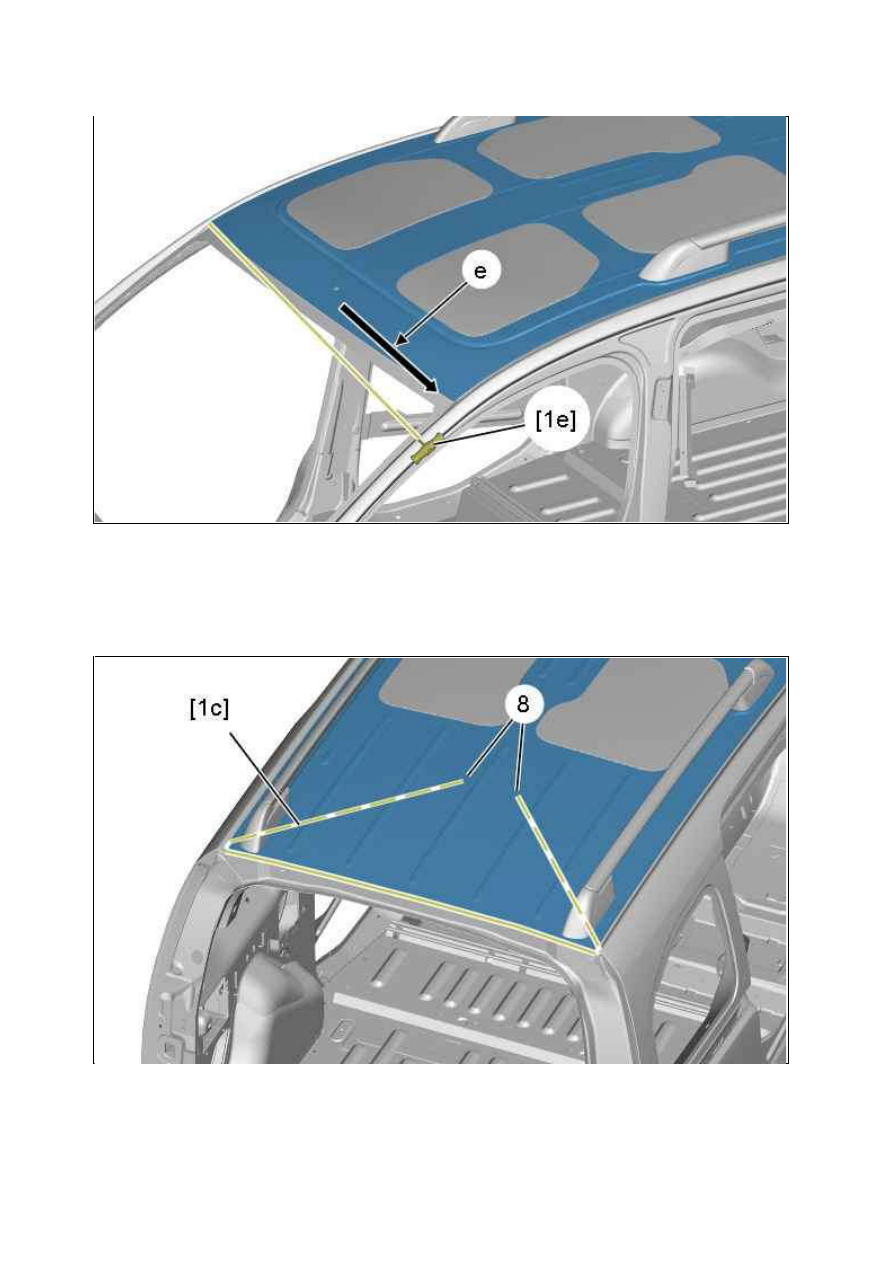

Разрезать слой клея, протягивая по стрелке "e" (За середину ширины крыши) ; С помощью приспособления
[1e].
Отделите : Режущую струну [1c].
Действуйте таким же образом с другой стороны.

Расположить режущую струну [1c] между крышей и кузовом.
Пропустите концы (8) режущей струны [1c] внутрь автомобиля.

Рисунок : C4DM0D5D

Рисунок : C4DM0D6D

18.01.2012

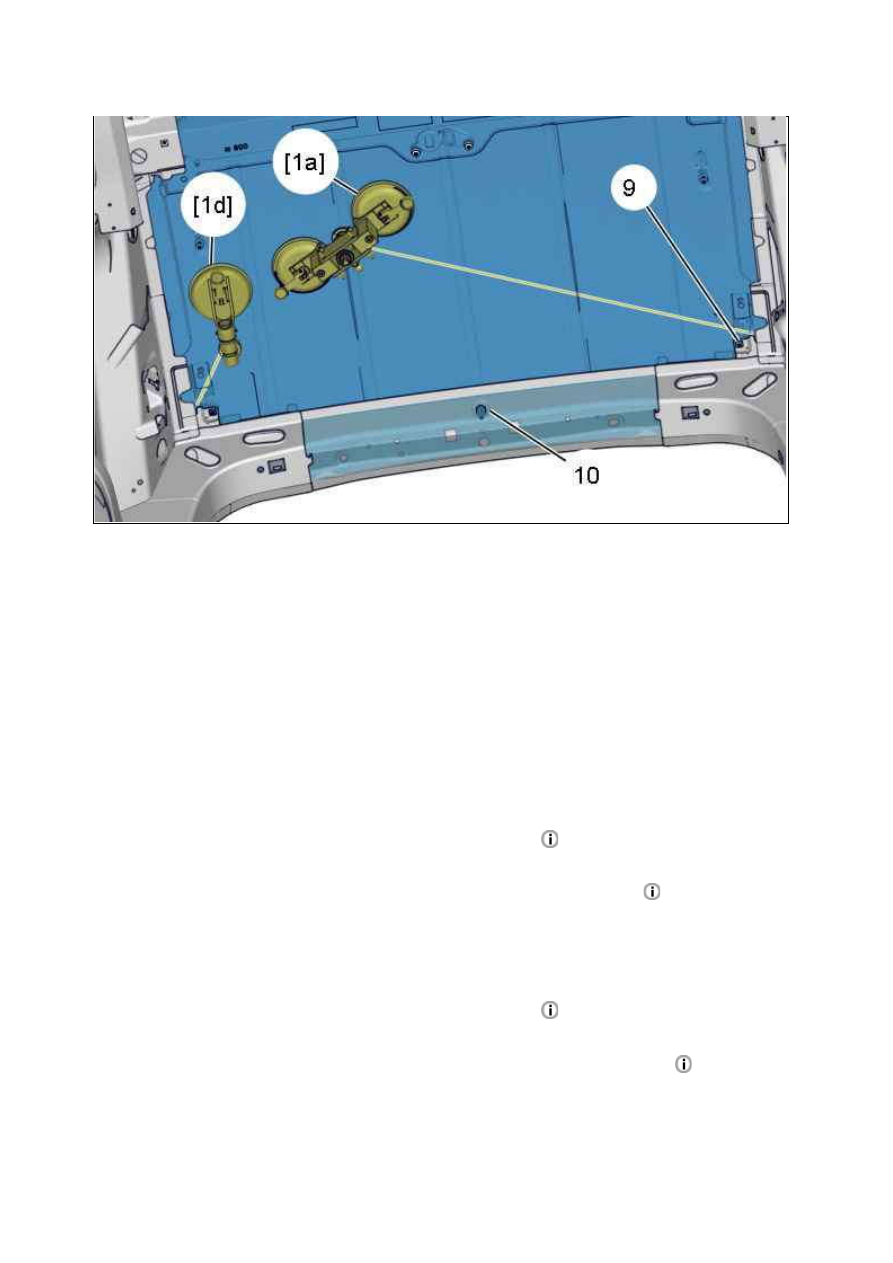

Установить на каждый конец режущей стрцуны [1c] присопосбления [1d], [1a].
Пропустить струну под фиксирующим штифтом (9) ; Начать вырезание.
Продолжить вырезание до упора в установочный штифт (10).
Выполните аналогичную операцию с противоположной стороны.

ПРИМ ЕЧАНИЕ : 4 человека необходимы для выполнения этой операции.

Снимите : Многофункциональную крышу.

5. Очистка

5.1. Подготовка многофункциональной крыши

1­й раз : Многофункциональная крыша (Повторно используемое).
Вставьте в электрический нож [9b] лезвие [13].
Срежьте валик клейкого шва.
Сотрите пыль чистой тряпкой.

Наносите грунтовку только на места, зачищенные до металла

.

2­й раз : Многофункциональная крыша (Новый).
Обезжирить зону приклеивания .

Нанести первичный подготовительный слой из комплекта для наклейки A3

 .

5.2. Подготовка паза

1­й раз : При наличии остатка клейкого уплотнения.
Вставьте в электрический нож [9b] лезвие [13].
Срежьте валик клейкого шва.
Сотрите пыль чистой тряпкой.

Наносите грунтовку только на места, зачищенные до металла

.

2­й раз : На новой крыше.
Обезжирьте паз.

Нанесите грунтовку для крыши, имеющуюся в комплекте для приклеивания A3

 .

Дайте высохнуть в течение 10 минуты.

6. У становка

Рисунок : C4DM0D7D
