Peugeot Partner (B9). Руководство - часть 113

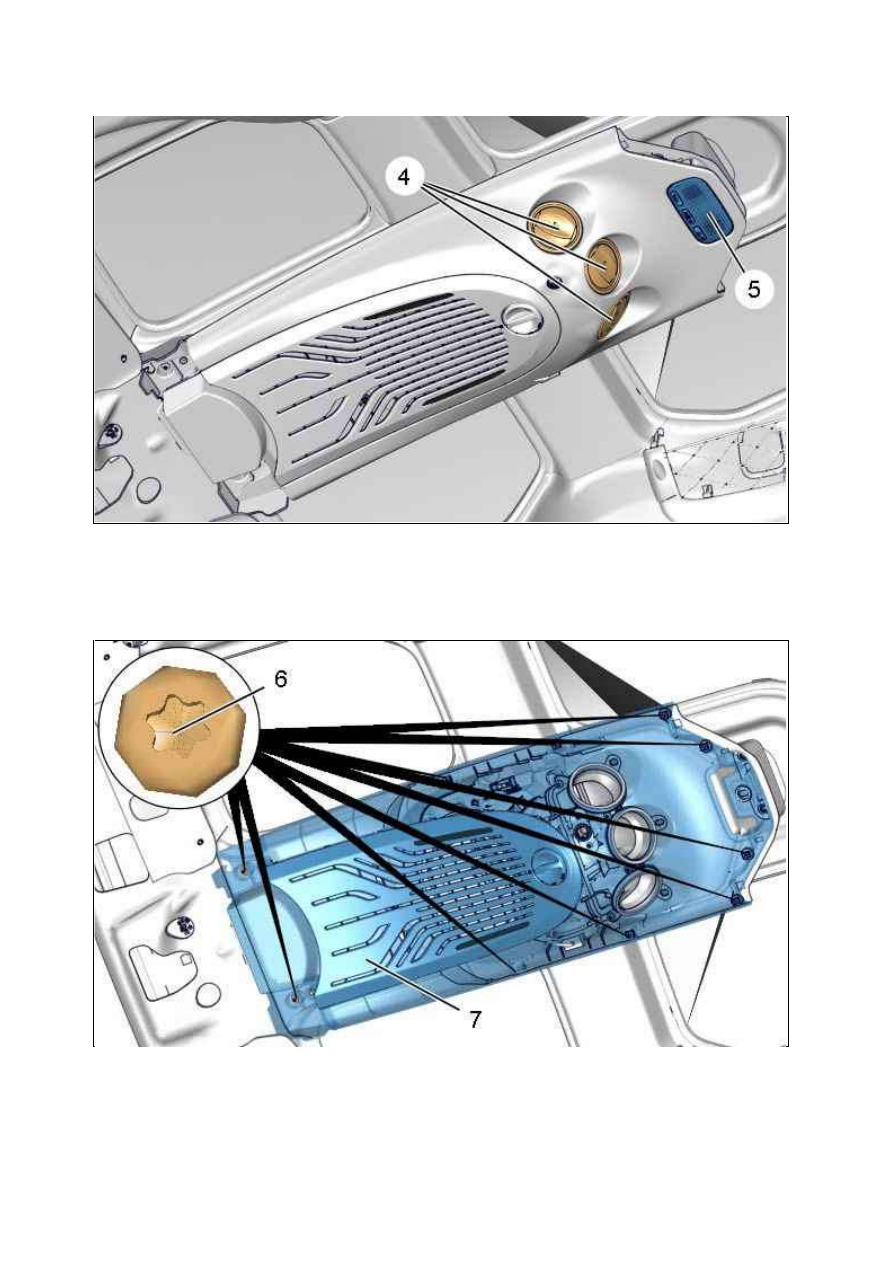

Отсоединить ; Отсоединить : Освещение ( 5) ; С помощью приспособления [1].
Снимите : Освещение ( 5).
Отсоединить ; Снимите : Вентиляционные решетки (4).

Отвернуть болты (6) (Доступ в верхней части камеры ).
Отделите : Центральную часть камеры (7).

Рисунок : C4DM0CUD

Рисунок : C4DM0CVD

18.01.2012

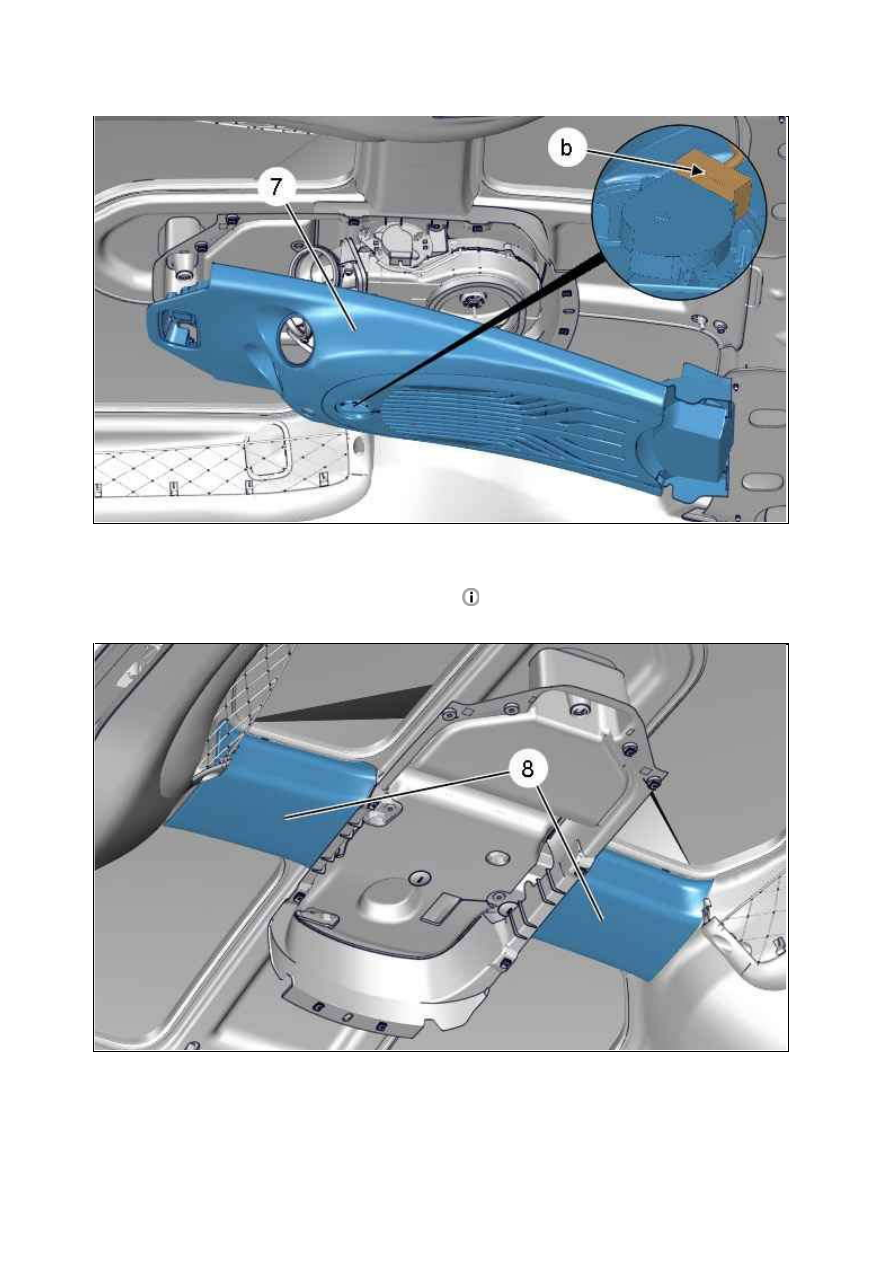

Отсоедините разъем ( в "b" ).
Снимите : Центральную часть камеры (7).
Снимите :

Дополнительный воздушный вентилятор

.

Отделите ; Снимите гарнитуру (8).

Рисунок : C4DM0CWD

Рисунок : C4DM0CXD

18.01.2012

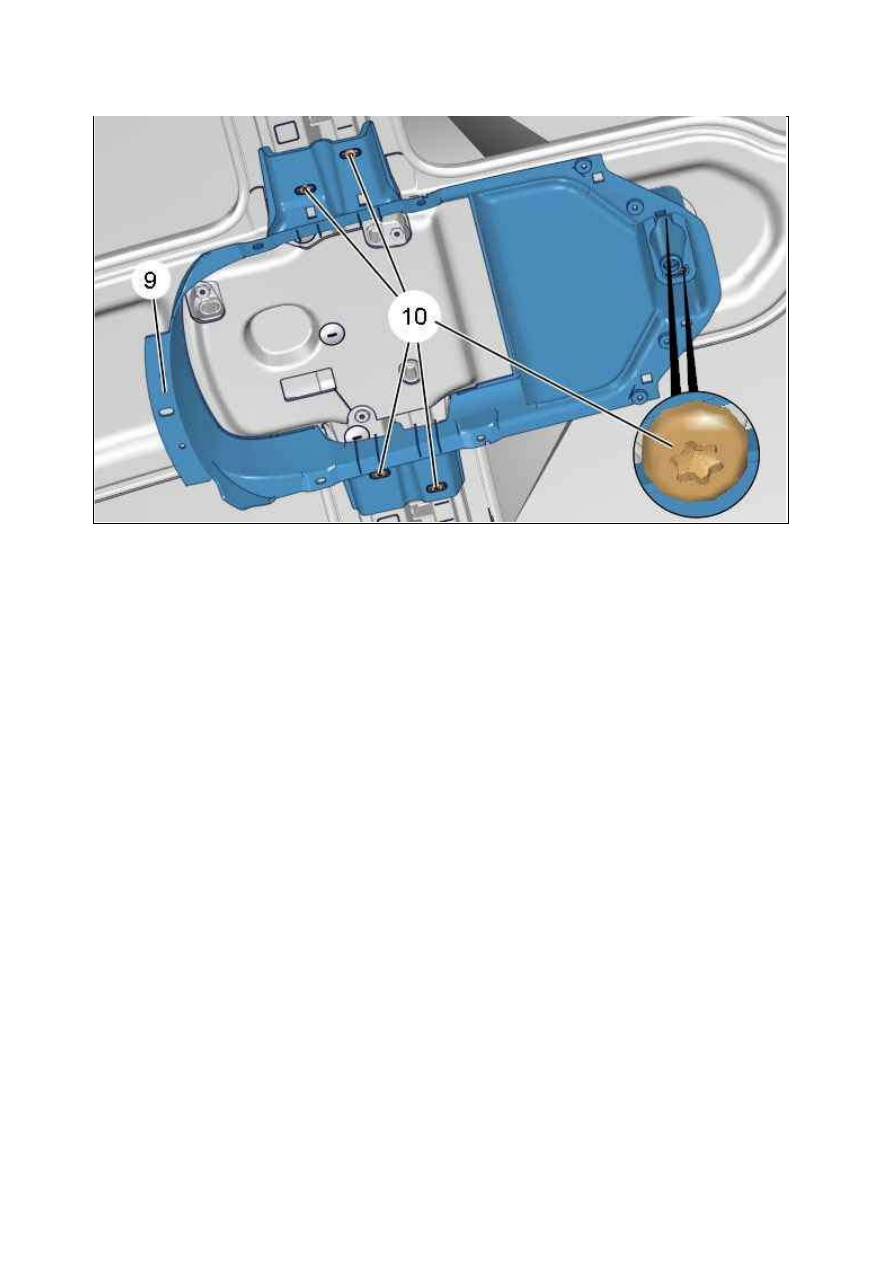

Снимите :

болтов (10)

Центральную панель (9)

4. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование различного оборудования.

Рисунок : C4DM0CYD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : М НОГОФУ НК ЦИОНАЛЬНАЯ К РЫШ А

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

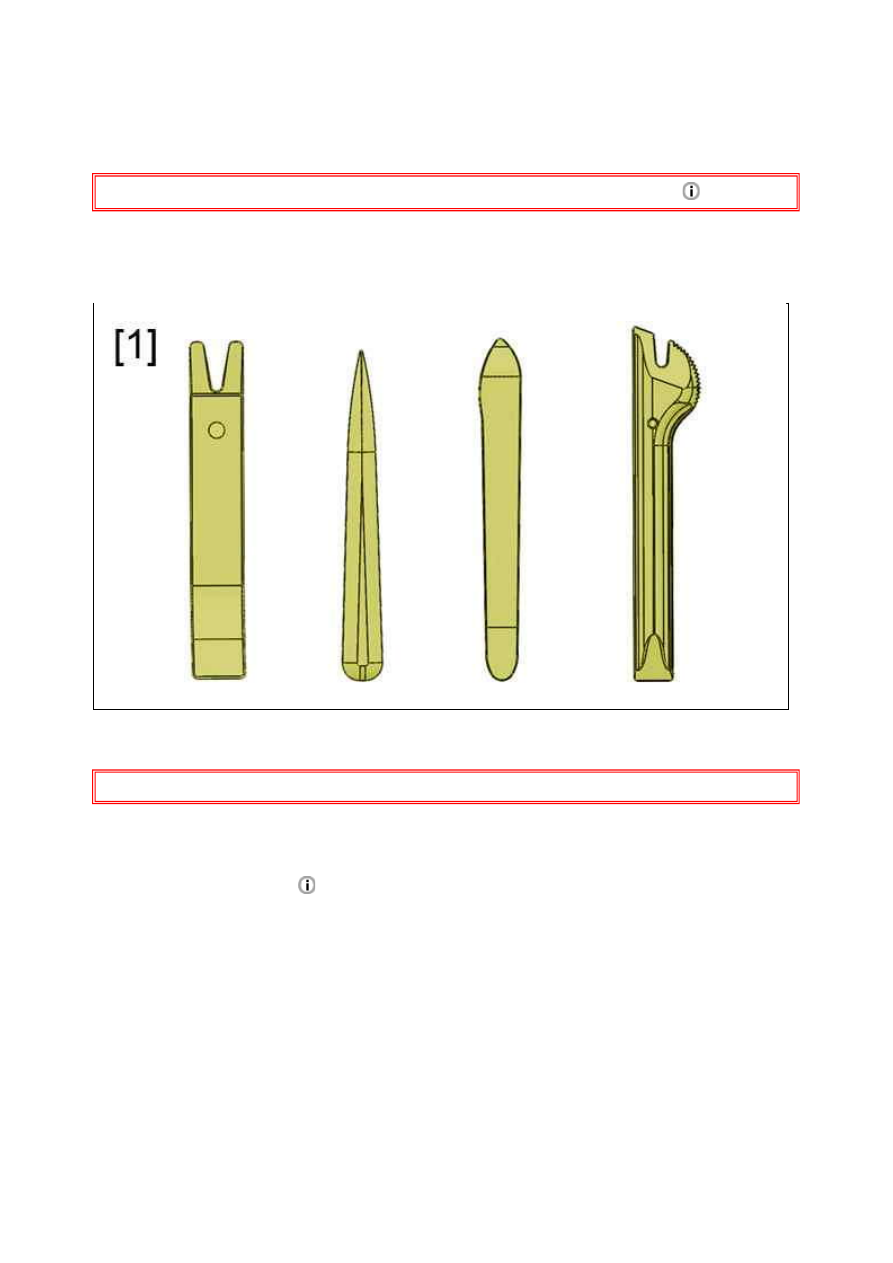

[1] Приспособления для снятия обшивки (­).1350.

ОБЯЗАТЕЛЬНО : Для следующих операций необходимо использовать защитные перчатки и очки.

Оборудование для работы со стеклами.

2. Рекомендованные компоненты

К омпоненты ветрого стекла

.

3. Снятие

3.1. Переднее стекло

Рисунок : E5AP30WD

18.01.2012
