Peugeot Partner (B9). Руководство - часть 111

Срезать по точкам .
Снимите : Переднюю поперечину крыши и/или среднюю дугу крыши.

Срезать по точкам .
Снимите : Заднюю дугу крыши и/или заднюю поперечину крыши.

9. Очистка и подготовка кузова

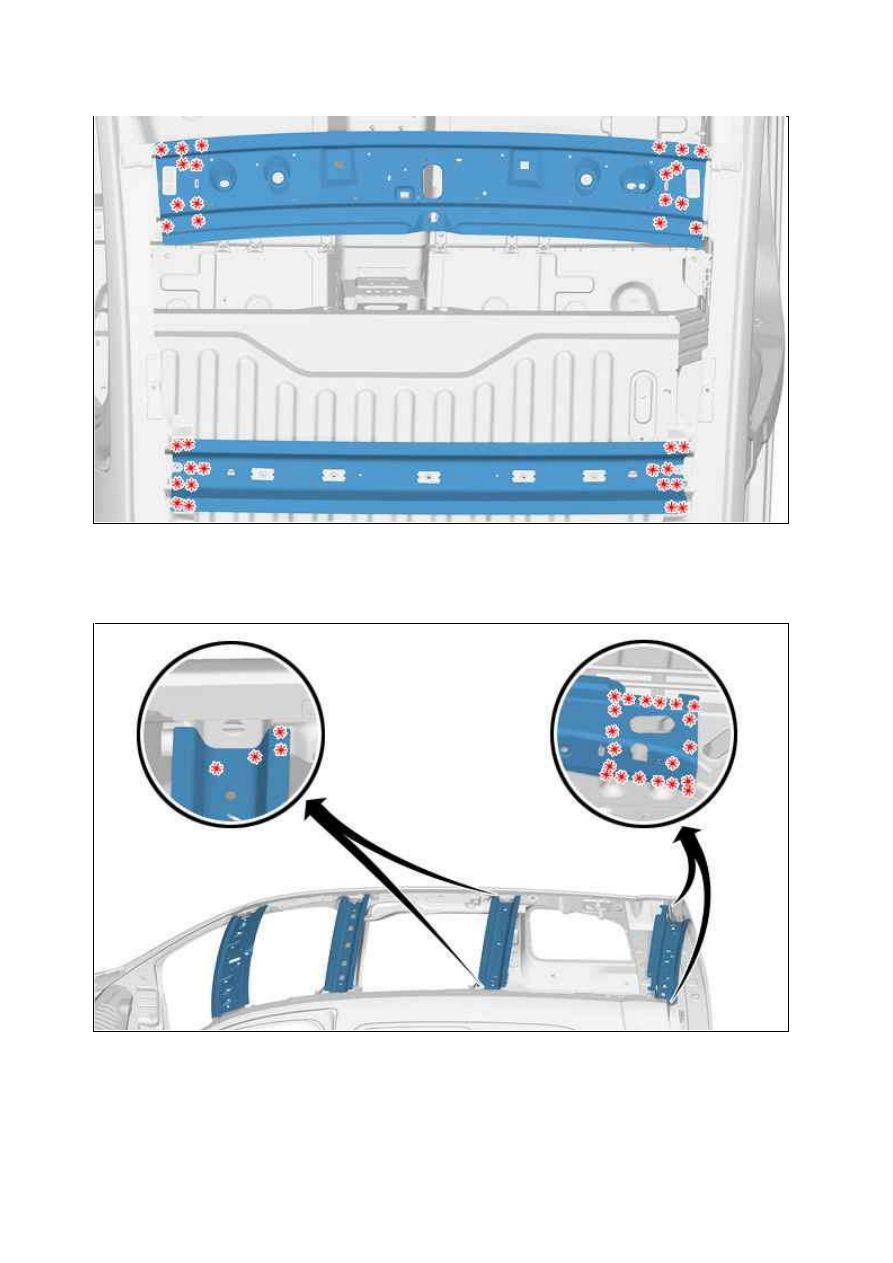

Рисунок : C4DM08WD

Рисунок : C4DM08XD

18.01.2012

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

10. Подгонка

Расположить : Поперечины крыши и/или дуги крыши.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Зафиксировать элемент(ы) в правильном положении.

11. Сварка

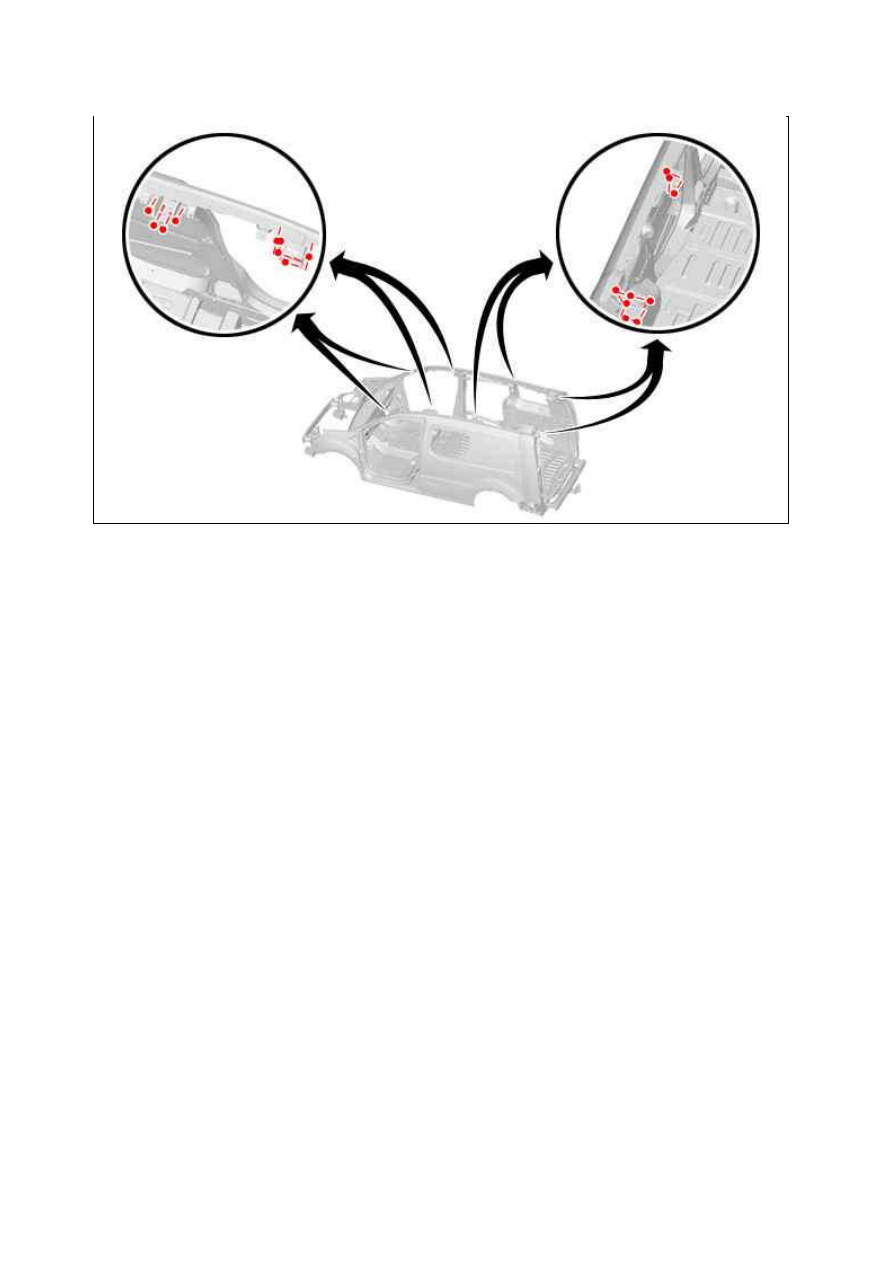

Рисунок : C4DM08YD

18.01.2012

Приварить точками сварки.

12. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

13. Дополнительные операции

Снимите электропроводку и съёмные элементы.

14. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

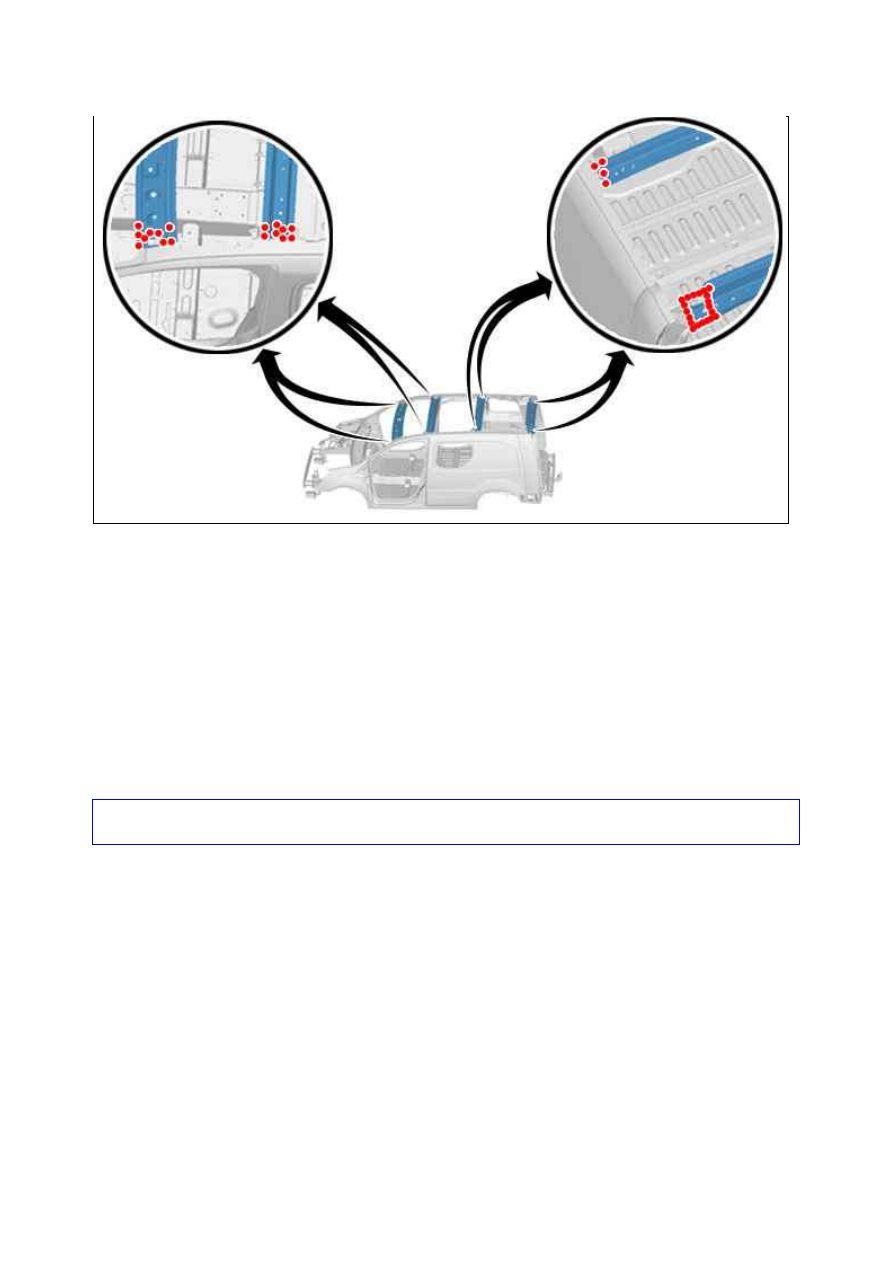

Рисунок : C4DM08ZD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : БАГАЖНИК  СК ЛАДНОЙ К РЫШ И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Снятие

Рисунок : E5AP30WD

18.01.2012
