Разметить, затем засверлить диаметром 8 мм (в местах "c", "d") 6 точек сварки на 3 толщины для
последующей сварки электрозаклёпками.
Срезать по точкам .

ПРИМ ЕЧАНИЕ :  точки  сварки  усилителей  крепления  поперечин  крыши  должны  засверливаться  на  2
толщины.

Снимите крышу.

7. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4DM0B7D

18.01.2012

Нанести фиксирующую мастику ( индекс "A1").

8. Подгонка

Расположить : Крыша.
Установить элементы, обеспечивающие подгонку.
Удерживать элемент на месте.

9. Сварка

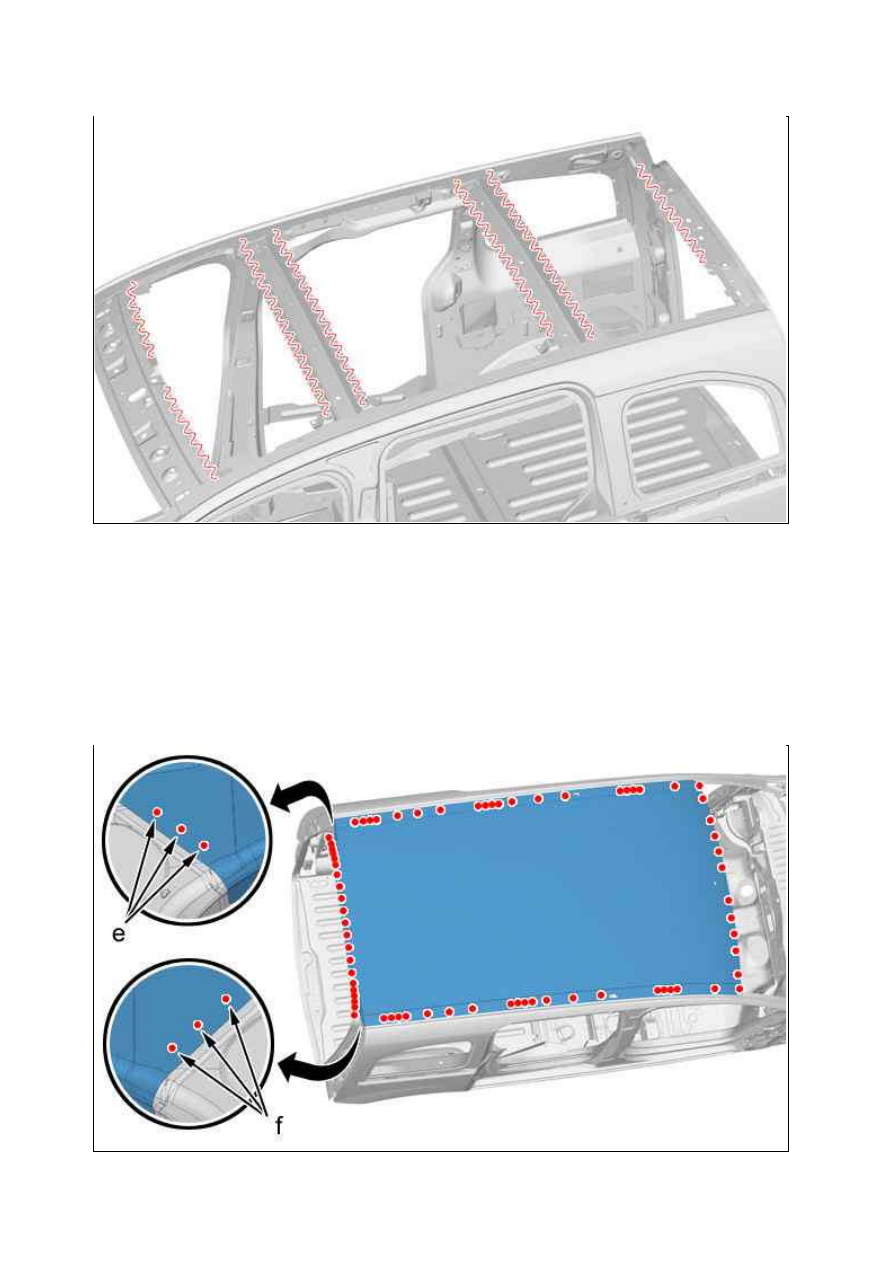

Рисунок : C4DM0B8D

18.01.2012

Сварить по отверстиям в среде защитного газа MAG ( в "e", "f").
Зашлифовать точки сварки MAG.
Приварить точками сварки.

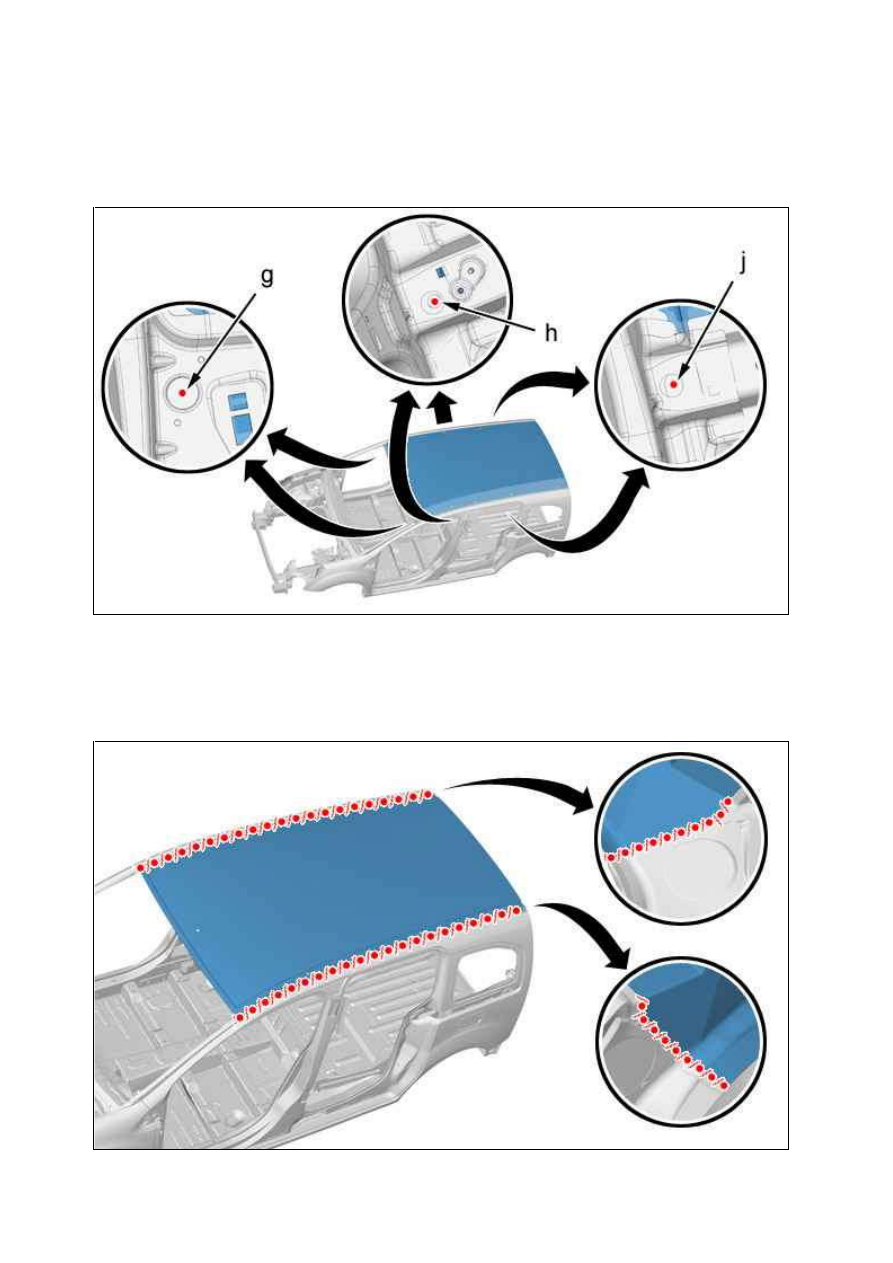

Сварить по отверстиям в среде защитного газа MAG (в "g", "h", "j").

10. Герметичность ­ защита

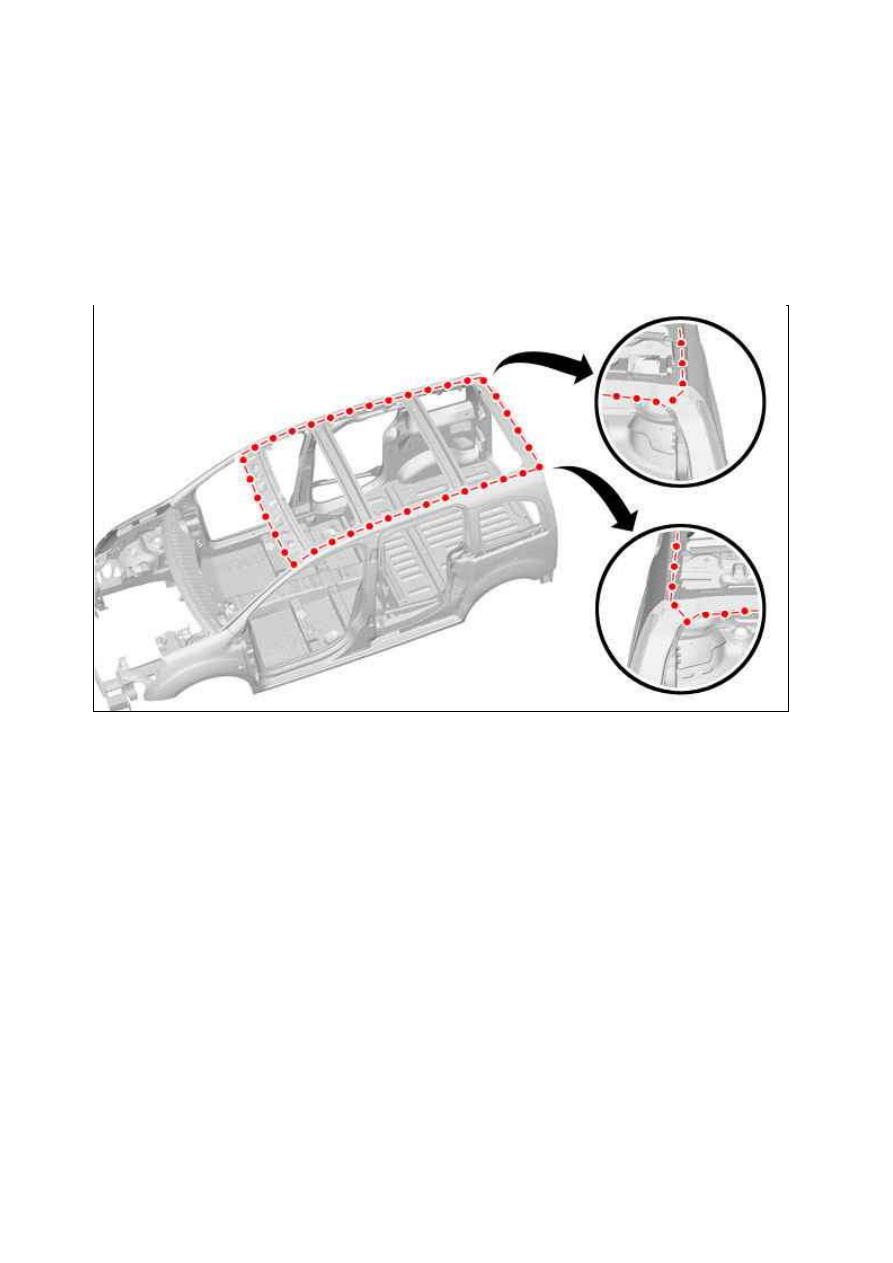

Рисунок : C4DM0B9D

Рисунок : C4DM0BAD

Рисунок : C4DM0BBD

18.01.2012

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

11. Дополнительные операции

Снимите электропроводку и съёмные элементы.

12. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.
