Peugeot Partner (B9). Руководство - часть 107

Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

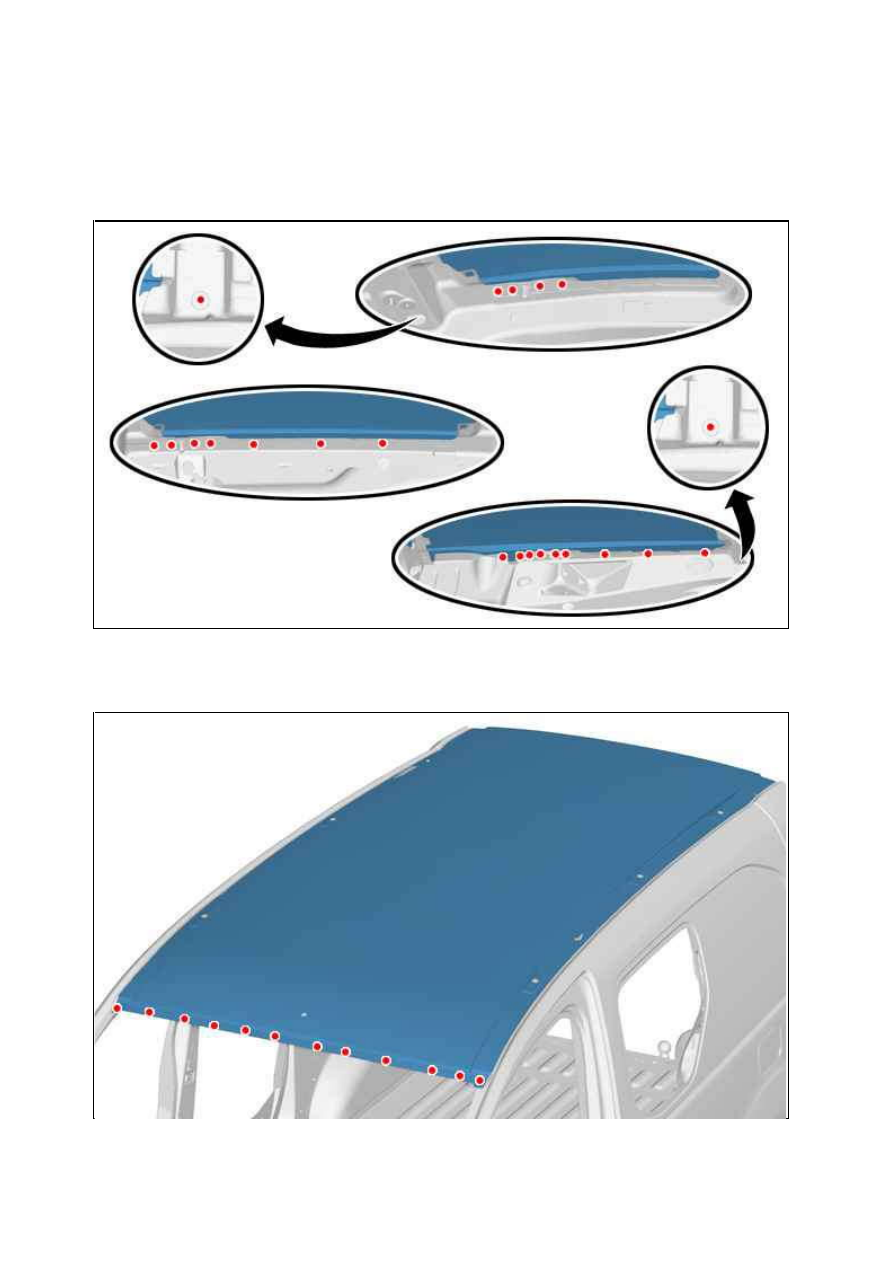

10. Сварка

Сварить по отверстиям в среде защитного газа MAG.

Приварить точками сварки.

Рисунок : C4DM08PD

Рисунок : C4DM08QD

18.01.2012

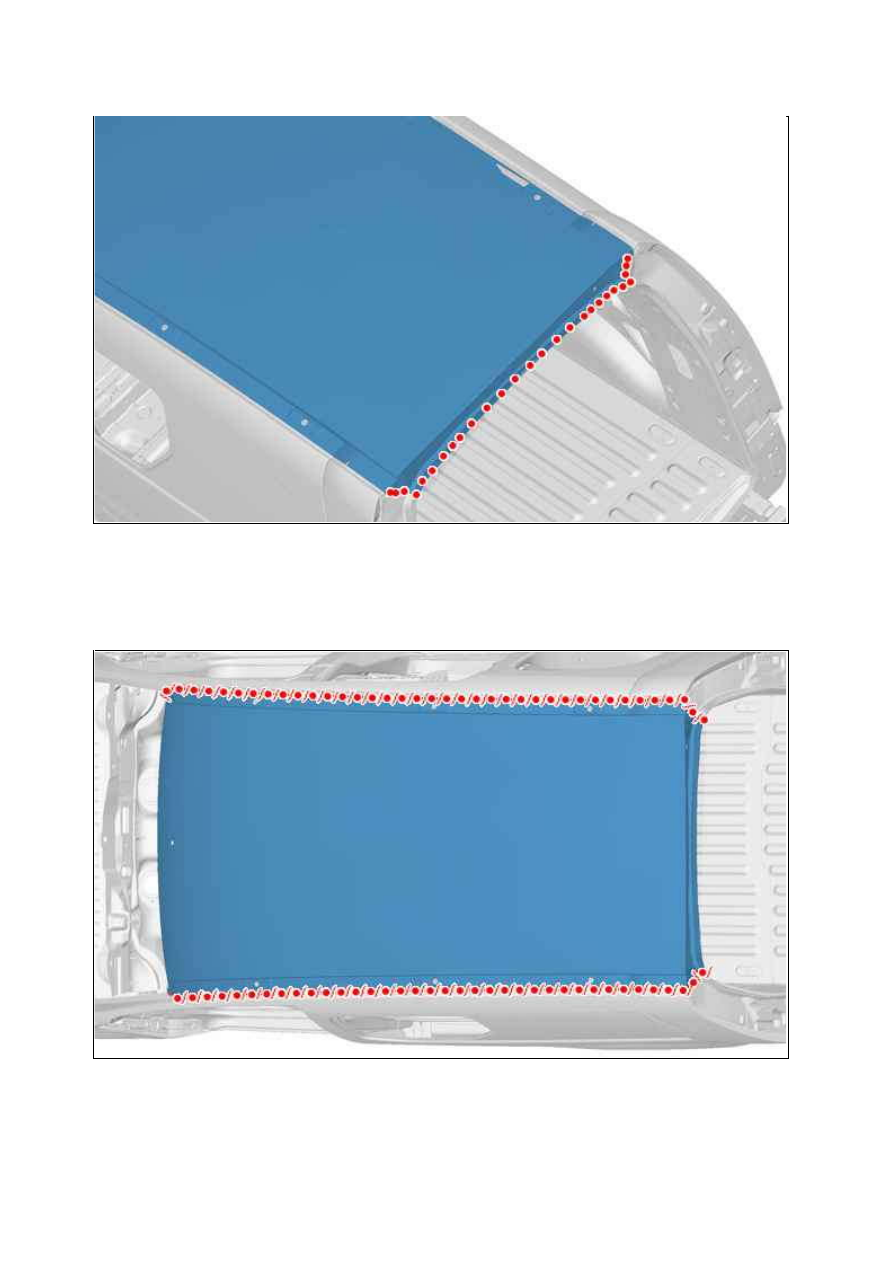

Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик ( индекс "A1").
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

Рисунок : C4DM08RD

Рисунок : C4DM08SD

18.01.2012

12. Дополнительная операция

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

18.01.2012

ЗАМ ЕНА : К РЫШ А СТАНДАРТНОЙ ДЛИНЫ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

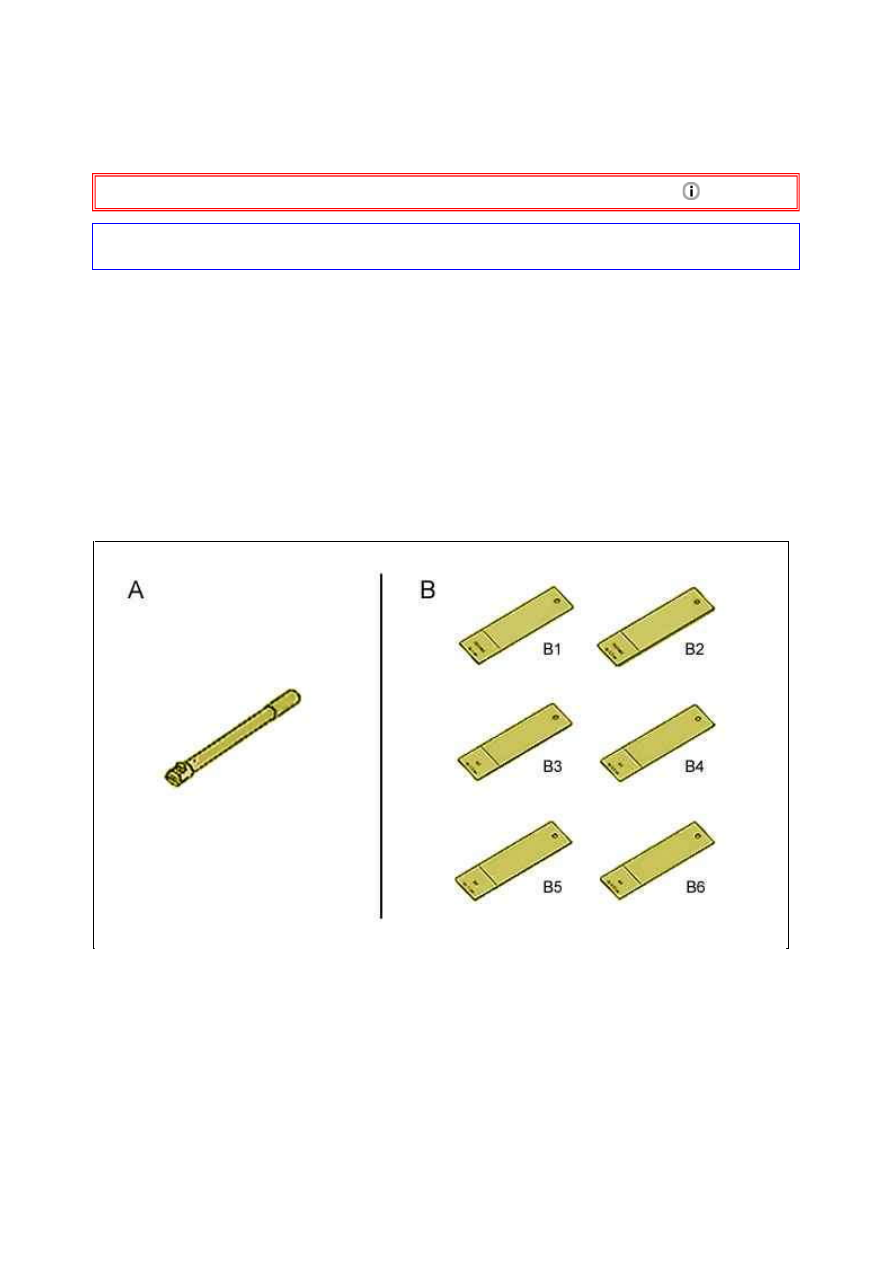

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем.

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

Рисунок : E5AP35MD

18.01.2012
