Peugeot Partner (B9). Руководство - часть 105

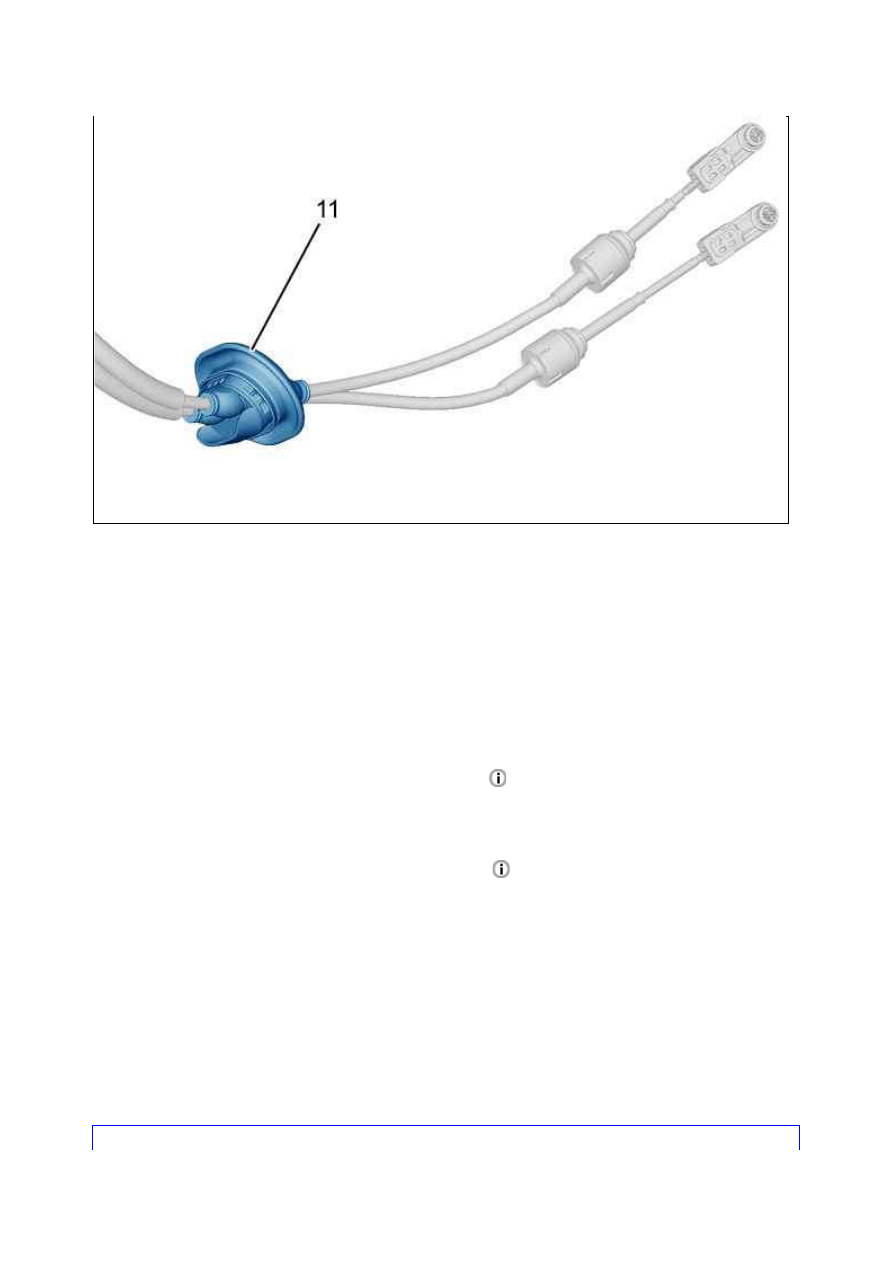

Отделить и снять распорку крепления тросов (11) с пола кузова.
Снять приводные тросы .

3. У становка

Установите :



Рычаг селектора коробки передач



болтов (10) ; Затяните моментом 1 ± 0,2 дН.м



Кабели управления

Установить на место шарниры (6), (8).
Заблокировать стопоры оболочек (7), (9).
Закрепить направляющую кабелей (11) пола кузова.

Отрегулировать привод управления коробкой передач

.

Установите :



Облицовочные кожухи (Рычаг переключения передач)



Передний теплозащитный экран выпускной системы

Установите :



Ящик аккумуляторной батареи (4)



Аккумуляторная батарея (3)

Установить и прикрепить электрические жгуты , проложенные у крепления .

3.1. Автомобиль, оснащенный двигателем TU5

Установите блок воздухоочистителя.
Закрепить в фиксаторах : Защелкивающийся штуцер ( в "a").

3.2. У становка (продолжение)

Подсоедините обратно аккумуляторную батарею.
Установите на место декоративную крышку аккумуляторной батареи (2).
Закрепить блок предохранителей (1) на крышке аккумуляторной батареи (2).

ВНИМ АНИЕ

:

Выполните  операции,  которые  необходимо  выполнить  после  снятия

Рисунок : B2CM0TLD

У становить промежуточную часть выпускной системы

.

аккумуляторной батареи

.

Опустите автомобиль на землю.

Затяните колеса

.

ЗАМ ЕНА : К РЫШ А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

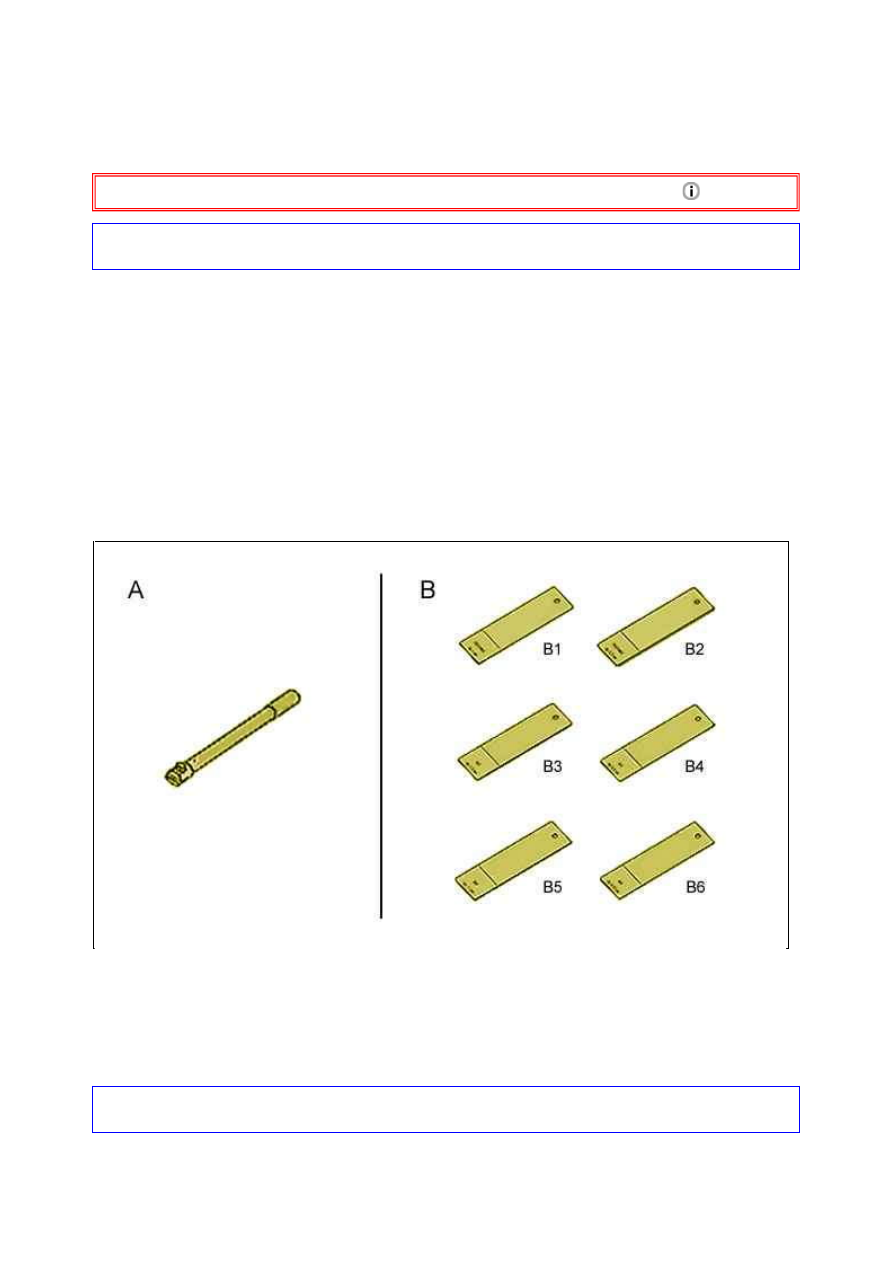

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем.

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

Рисунок : E5AP35MD

18.01.2012

4. Локализация : К рыша

5. Идентификация : К рыша

5.1. Идентификация : К рыша в сборе

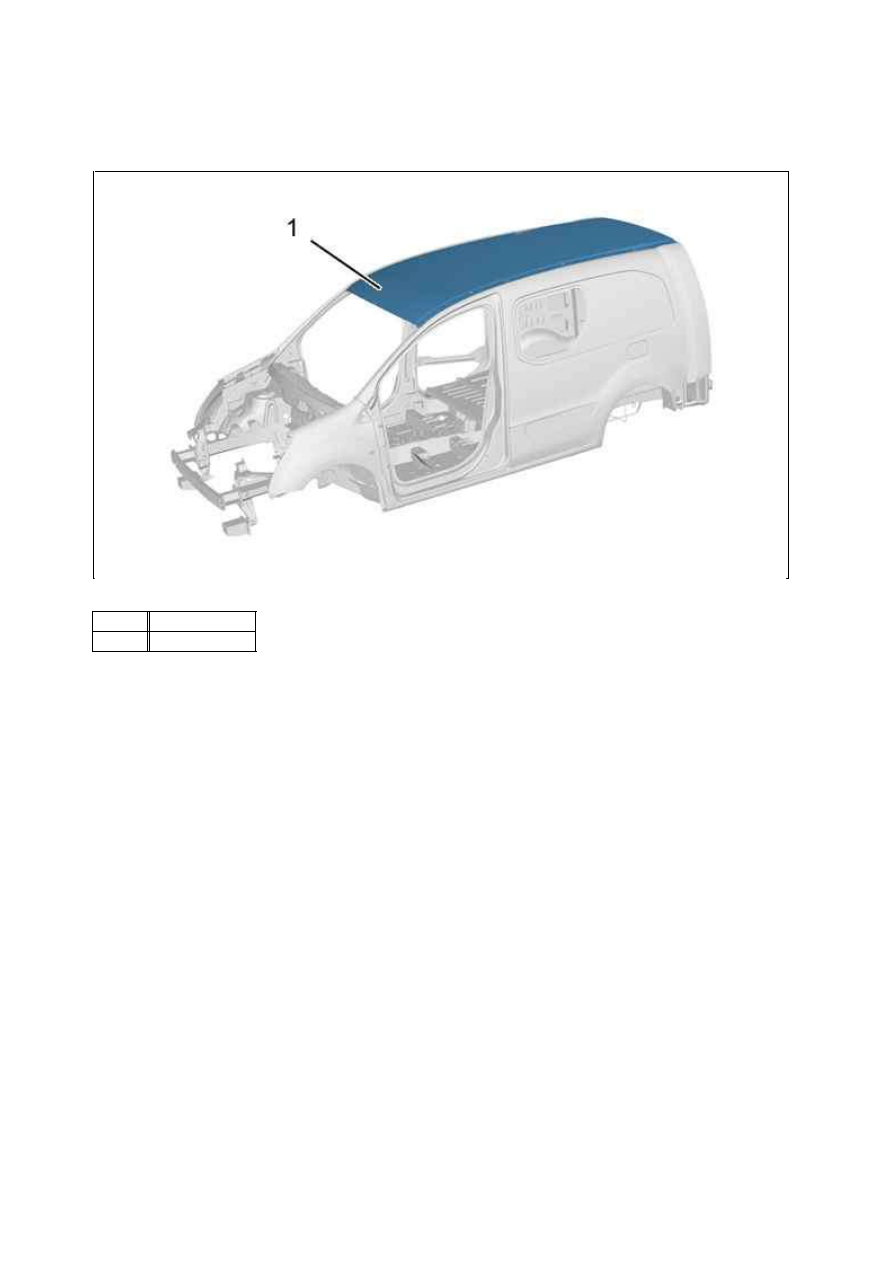

Рисунок : C4EM0A0D

М етка  Обозначение
(1)

Крыша в сборе
