СНЯТИЕ ­ У СТАНОВК А : ПРИВОДА ПЕРЕК ЛЮ ЧЕНИЯ ПЕРЕДАЧ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

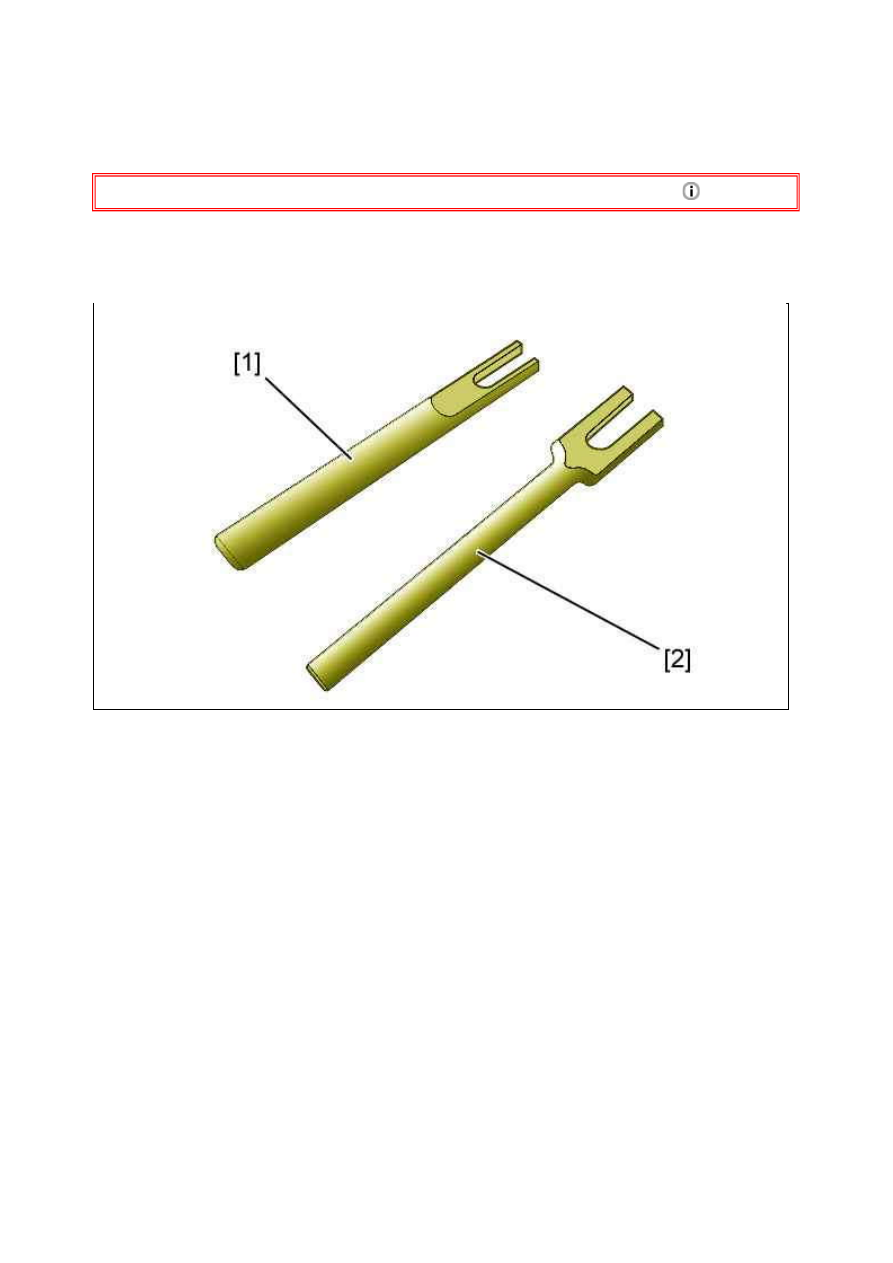

1. Рекомендуемое оборудование

[1] Приспособление для разъединения шарниров Ø 10 мм (­).0216­G1.
[2] Приспособление для разъединения шарниров Ø 13 мм (­).0216­G2.

2. Снятие

Отключить положительный кабель аккумуляторной батареи.

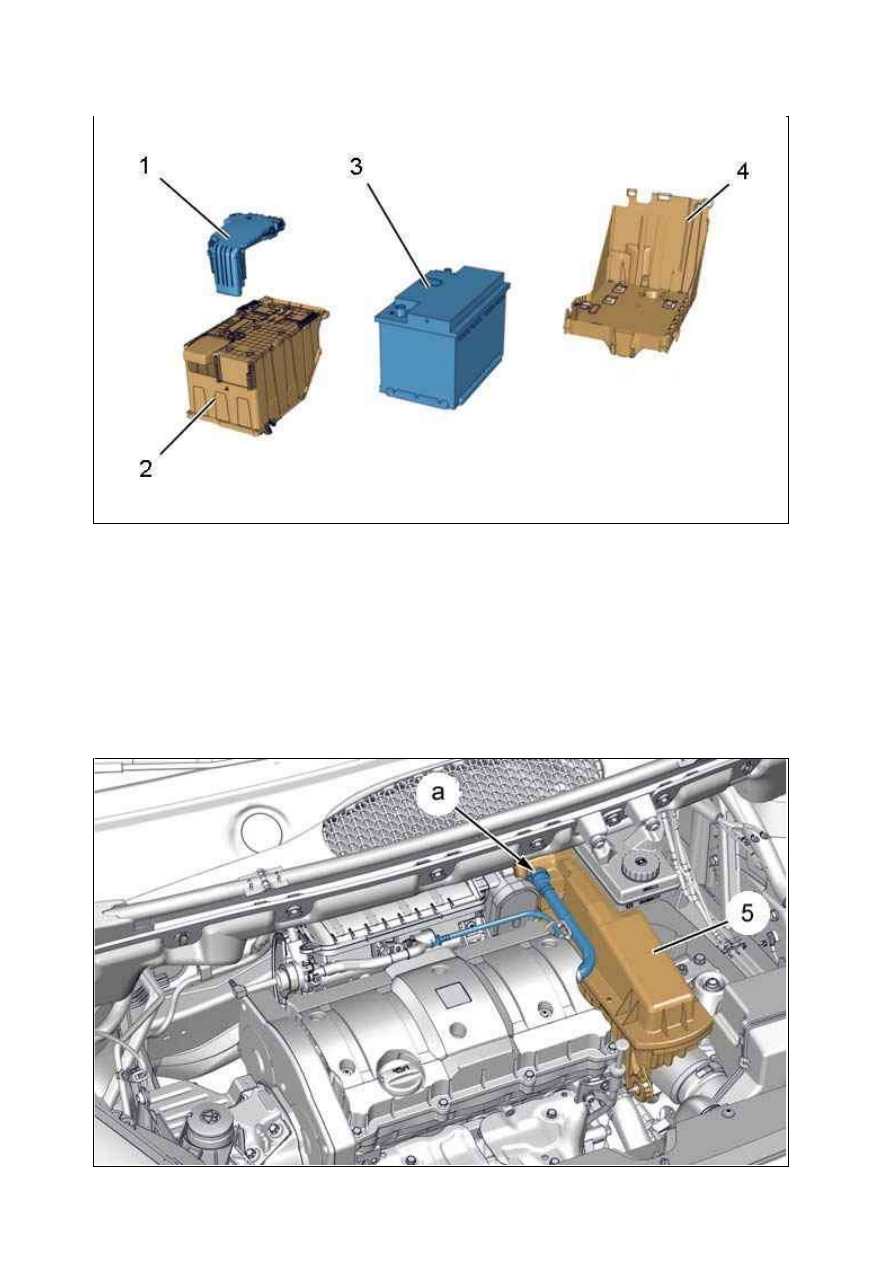

Рисунок : E5AP32XD

Отсоединить ­ Отвести блок предохранителей (1) от защитной крышки аккумуляторной батареи (2).
Снять крышку аккумуляторной батареи (2).
Отключить отрицательный кабель аккумуляторной батареи.
Снимите :



Аккумуляторная батарея (3)



Ящик аккумуляторной батареи (4)

Отстегнуть электрические жгуты, связанные с кронштейном аккумуляторной батареи.

2.1. Автомобиль, оснащенный двигателем TU5

Рисунок : D1AM03XD

Отсоединить : Защелкивающийся штуцер ( в "a").
Снимите : Блок воздушного фильтра (5).

2.2. Снятие (Продолжение)

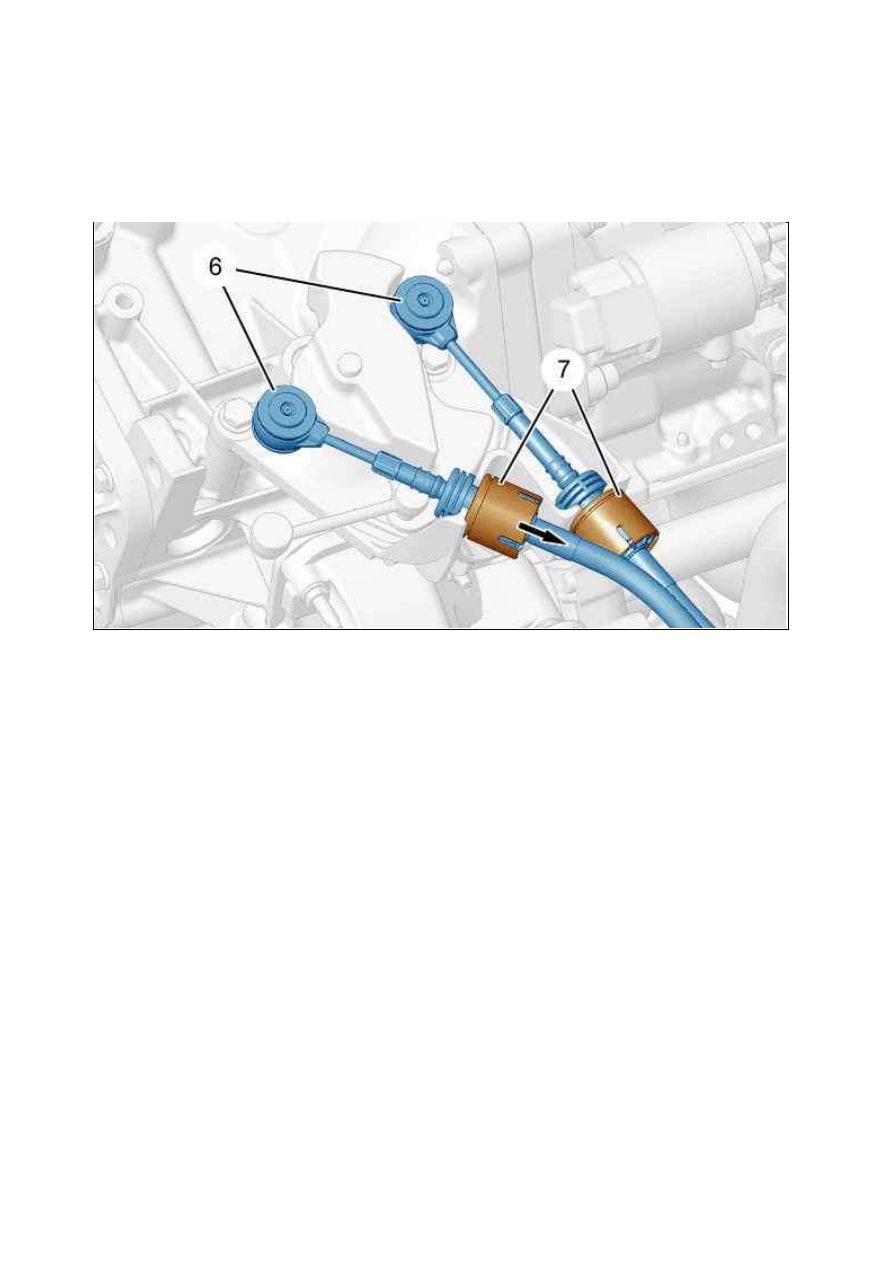

Отсоедините шаровых шарниров (6) ; С помощью приспособлений [1]и [2].
Разблокируйте стопоры оболочек тросов опоры .
Разблокирование фиксатора оболочки :



Нажать на блокировочные ключи (7) (в соответствии со стрелкой )



Освободить стопоры оплеток

Снимите гарнитуру (Рычаг переключения передач).

Рисунок : B1BM168D

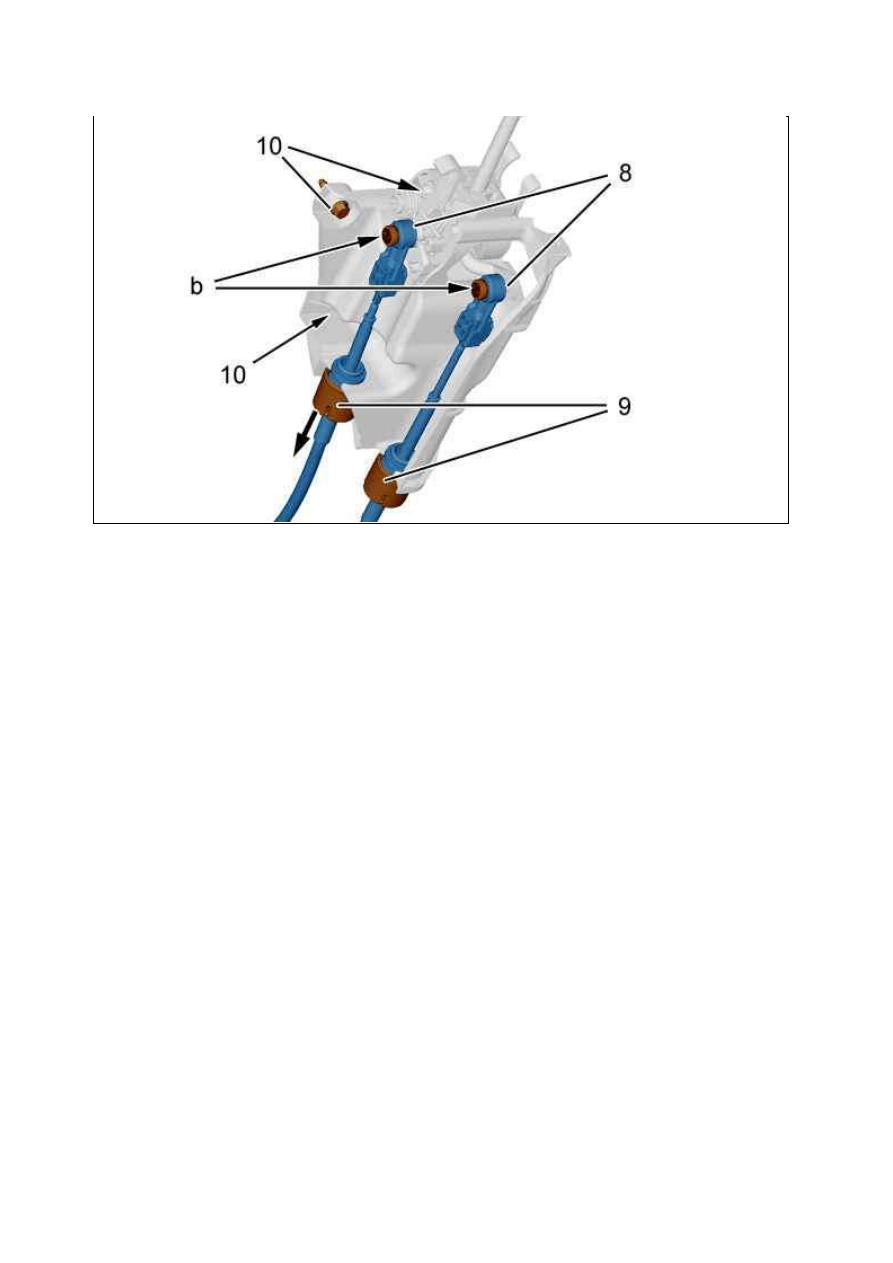

Рисунок : B2CM0TJD

Нажать в "b" : Отсоедините 2 шаровых шарниров (8) ; С помощью отверток.
Разблокируйте стопоры оболочек тросов опоры .
Разблокирование фиксатора оболочки :



Нажать на блокировочные ключи (9) (в соответствии со стрелкой )



Освободить стопоры оплеток

Снимите :



болтов (10)



Управление переключением передач

Снять передний теплозащитный экран выпускной системы .

Рисунок : B2CM0TKD
