СНЯТИЕ ­ У СТАНОВК А : ПРИВОДА ПЕРЕК ЛЮ ЧЕНИЯ ПЕРЕДАЧ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

2. Снятие

Снимите :



Трубопровод для впуска воздуха  (двигатель DV)



Корпус резонатора системы впуска воздуха  (двигатели EP и TU)



Блок воздушного фильтра  (двигатель TU)



Аккумуляторная батарея



Блок предохранителей



Ящик аккумуляторной батареи

инструмент

Номер
(реферанс)

Обозначение

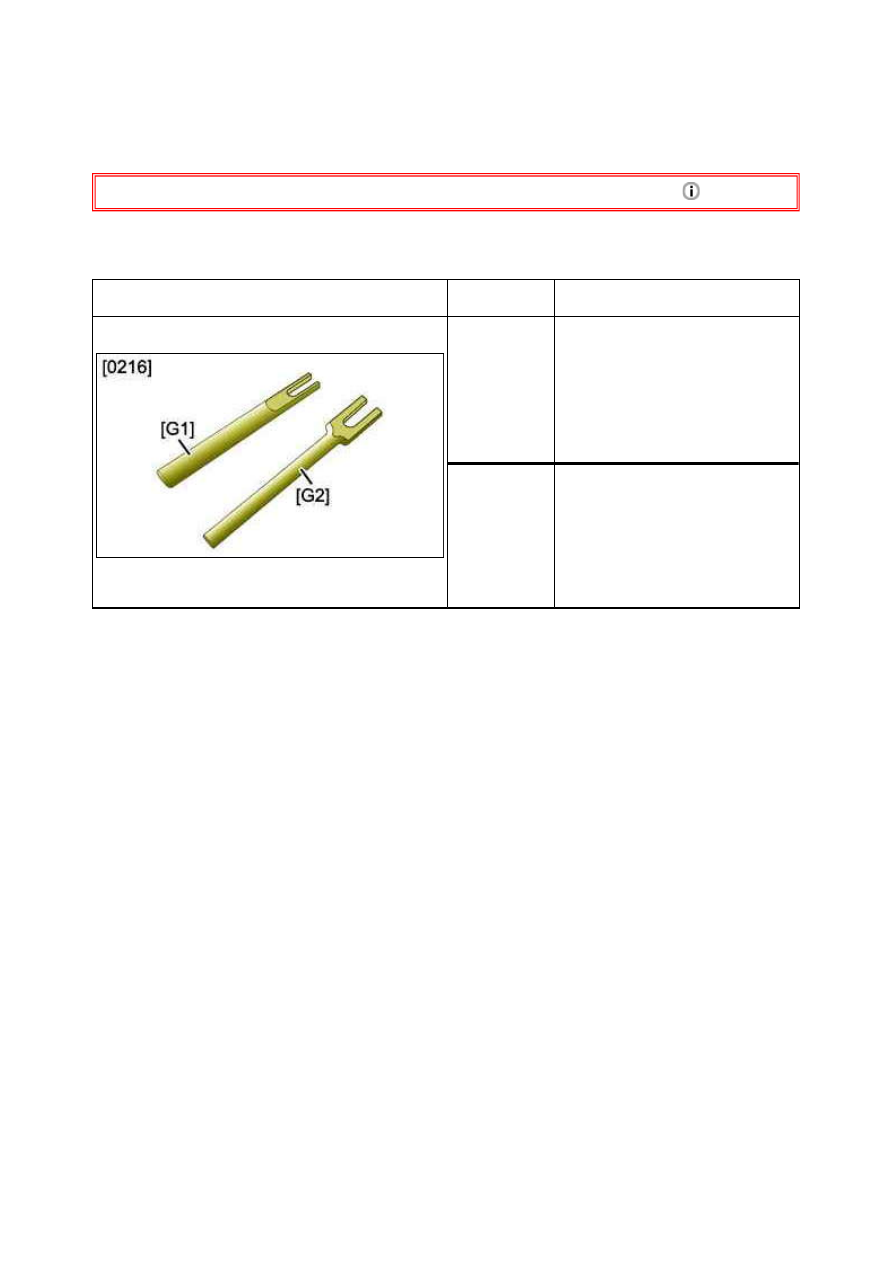

Рисунок : E5AB0E1T

[0216­G1]

Приспособление для разъединения
шарниров Ø 10 мм

[0216­G2]

Приспособление для разъединения
шарниров Ø 13 мм

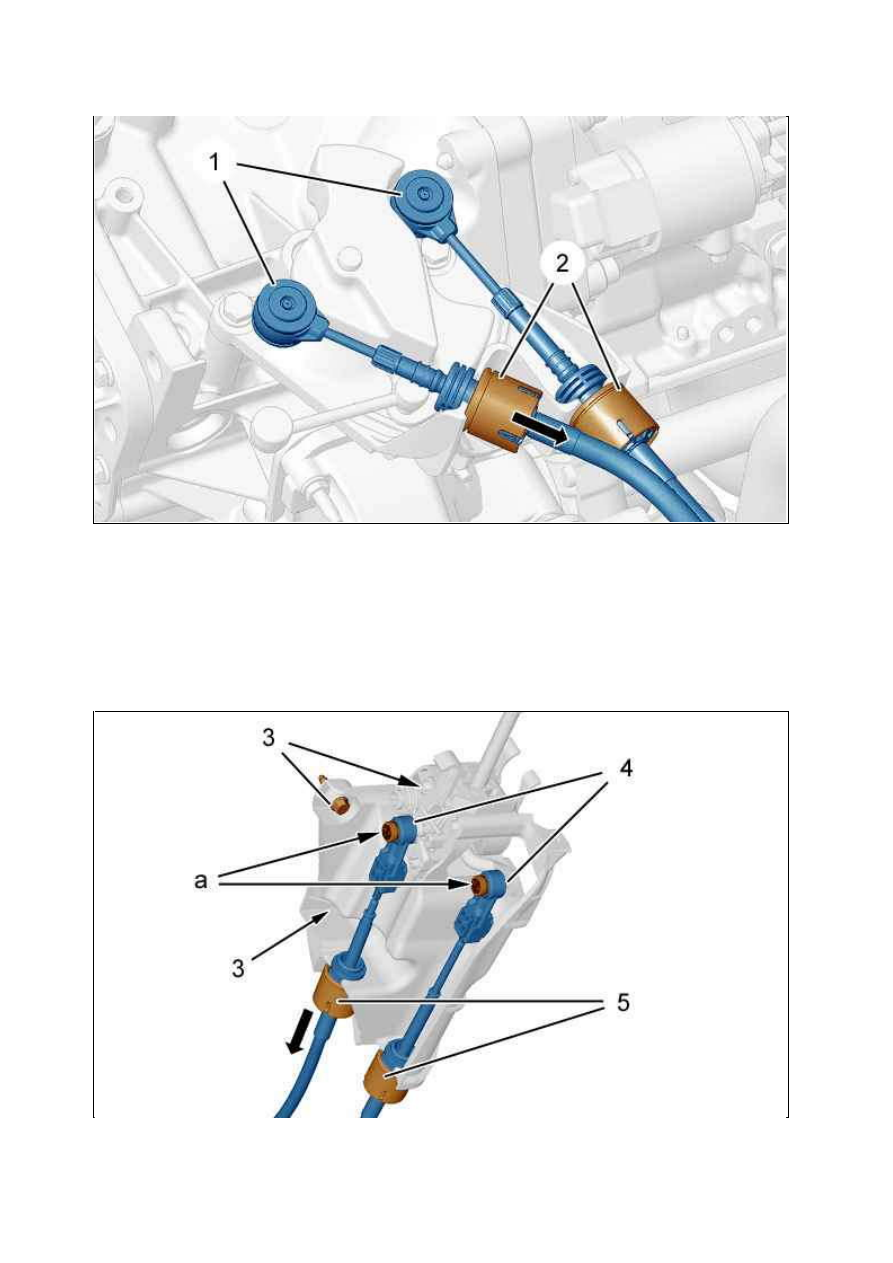

Отсоедините шаровых шарниров (1) ; При помощи приспособлений [0216­G1], [0216­G2].
Разблокируйте стопоры оболочек тросов опоры .
Разблокирование фиксатора оболочки :



Нажать на блокировочные ключи (2) (в соответствии со стрелкой )



Освободить стопоры оплеток

Снимите : Накладку рычага переключения передач.

Нажмите в зоне "a" : Отсоедините 2 шаровых шарниров (4) ; С помощью отверток.

Рисунок : B2CG1AXD

Рисунок : B2CG1AYD

Разблокируйте стопоры оболочек тросов опоры .
Разблокирование фиксатора оболочки :



Нажать на блокировочные ключи (5) (в соответствии со стрелкой )



Освободить стопоры оплеток

Снимите :



болтов (3)



Управление переключением передач

Снять промежуточную часть выпускной системы.
Снимите : Теплозащитный экран выпускного коллектора  (двигатели EP и TU).

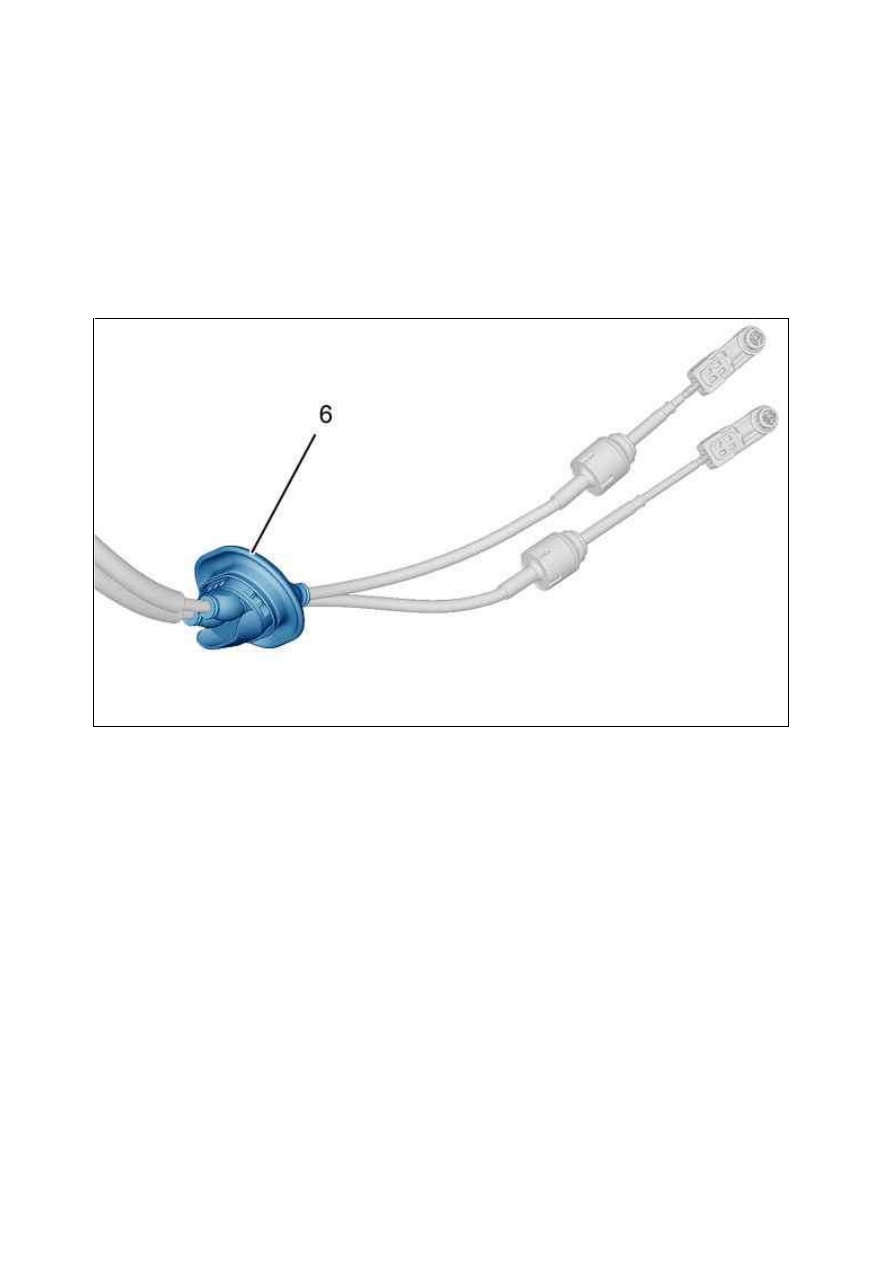

Открепите и снимите переходную втулку (6), которая удерживает тросы управления коробкой передач на
полу кузова.
Снимите тросы привода передач.

3. У становка

Установите :



Управление переключением передач



болтов (3)



троса управления переключением передач

Установить на место шарниры (4).
Заблокируйте ключи блокировки (5).
Заново прикрепите переходную втулку (6), которая удерживает тросы управления коробкой передач на полу
кузова.
Отрегулировать привод управления коробкой передач.
Установите :



Накладку рычага переключения передач



Теплозащитный экран выпускного коллектора  (двигатели EP и TU)

Установить промежуточную часть выпускной системы.
Заблокируйте ключи блокировки (2).
Установите :



Ш аровые опоры (1)

Рисунок : B2CG1AZD



Ящик аккумуляторной батареи



Блок предохранителей



Аккумуляторная батарея



Блок воздушного фильтра  (двигатель TU)



Корпус резонатора системы впуска воздуха  (двигатели EP и TU)



Трубопровод для впуска воздуха  (двигатель DV)
