ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : ПРИВОД У ПРАВЛЕНИЯ К ОРОБК ОЙ

ПЕРЕДАЧ

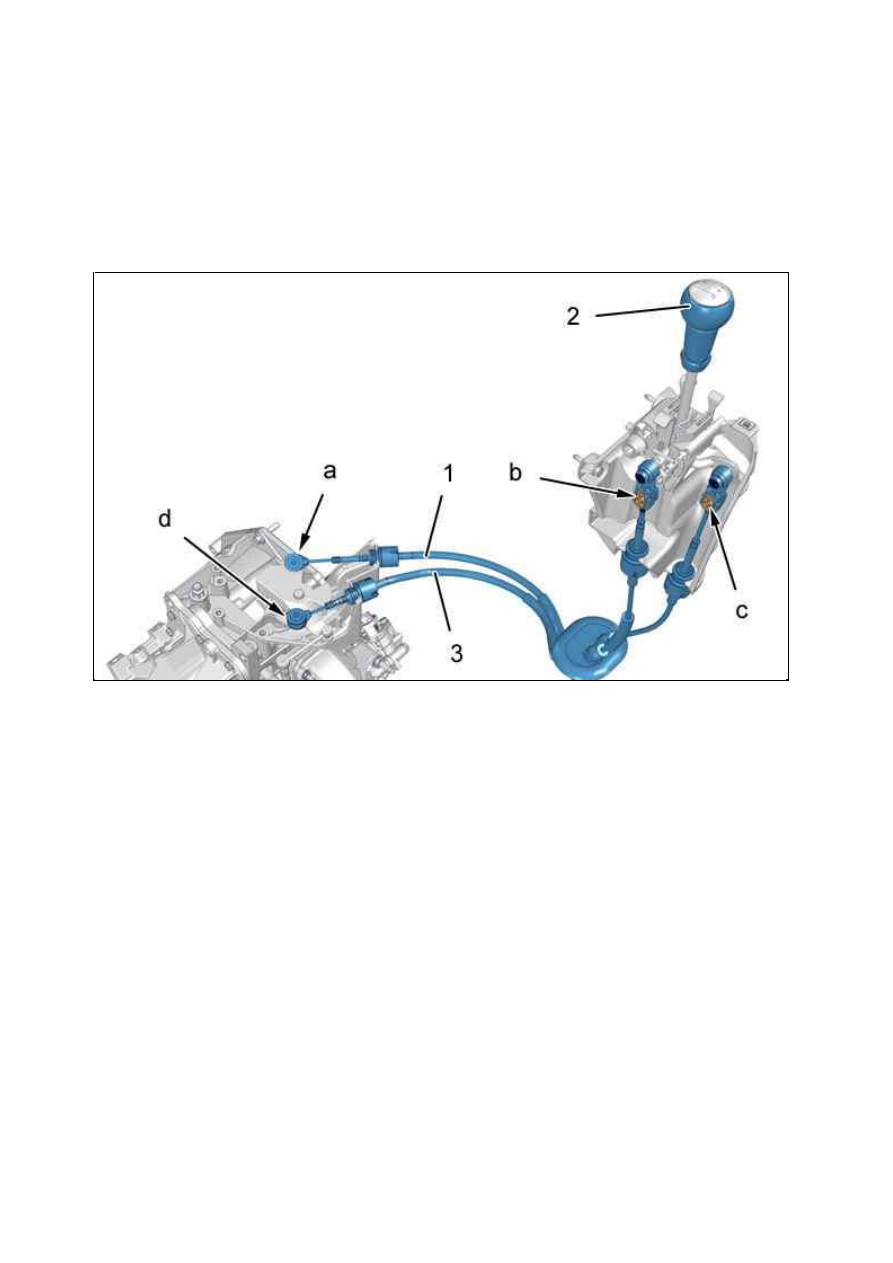

1. Идентификация

"a" Наконечник переключения передач : Ø 10 мм.
"b" Приспособление для регулировки длины троса привода переключения передач.
"c" Приспособление для регулировки длины троса привода переключения передач.
"d" Наконечник выбора передач : Ø 10 мм.
(1) Трос привода переключения передач .
(2) Рычаг переключения передач.
(3) Трос привода выбора передач .

2. Характеристики

Рисунок : B2CM0U1D

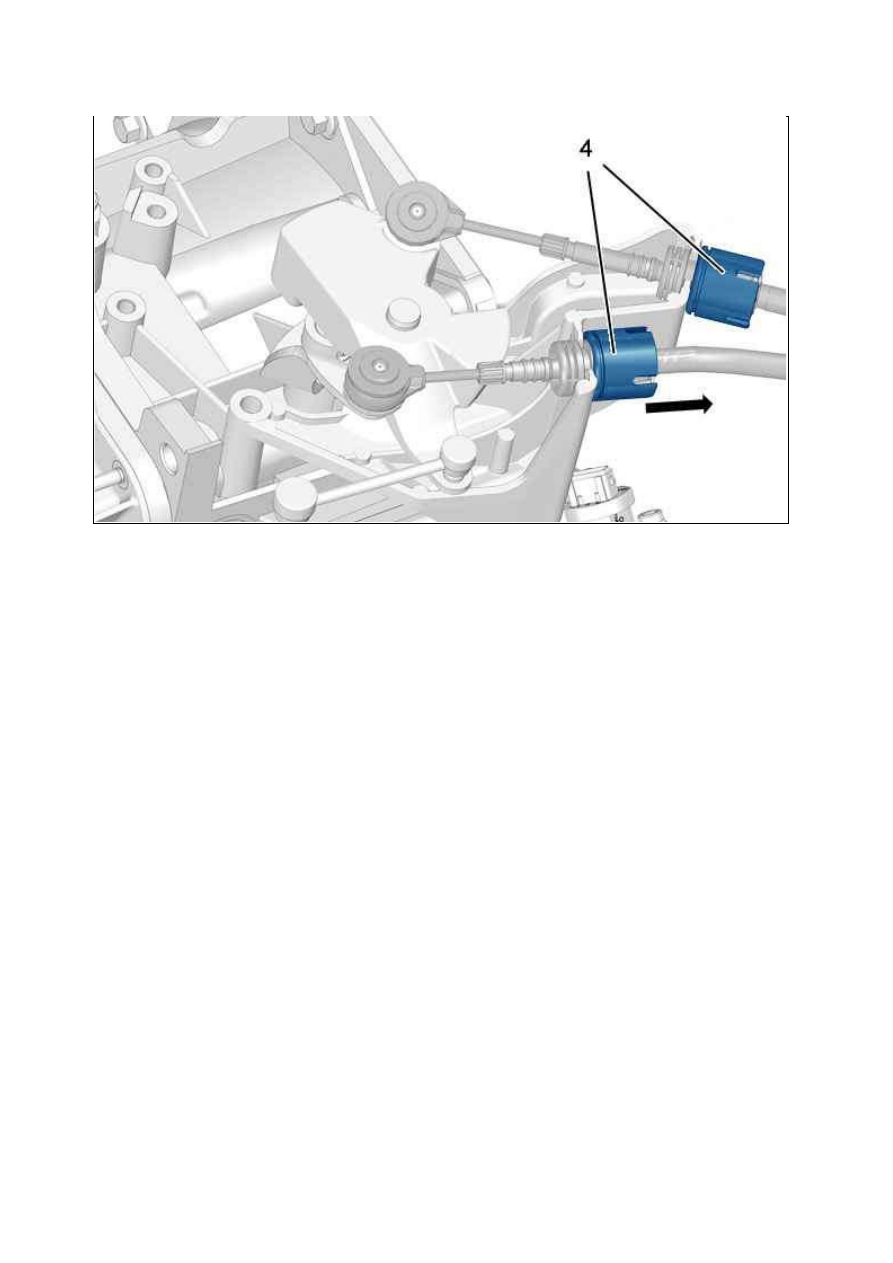

Разблокирование фиксатора оболочки :



Потянуть за цилиндр (4) (в соответствии со стрелкой )



Отделите крепление оболочки (4) от его опоры, потянув вверх

Рисунок : B2CM0U2D

РЕГУ ЛИРОВК А : ПРИВОДА ПЕРЕК ЛЮЧЕНИЯ ПЕРЕДАЧ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

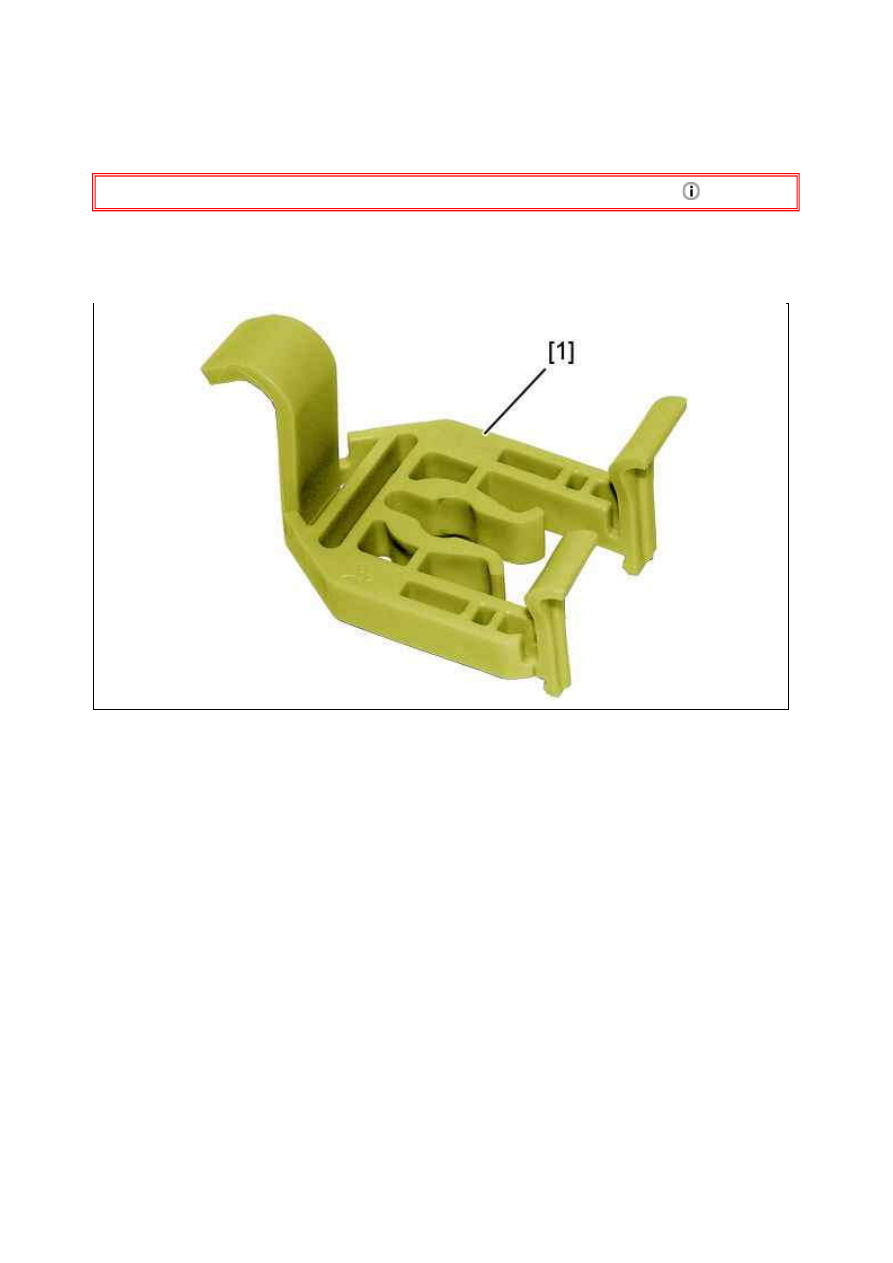

[1] приспособление для позиционирования рычага переключения передач (­).0317­AV.

2. Предварительные операции

Отсоединить аккумуляторную батарею .
Снимите гарнитуру (Рычаг переключения передач).

3. Регулировка

Установить рычаг коробки передач в нейтральное положение.

Рисунок : E5AM0MAD

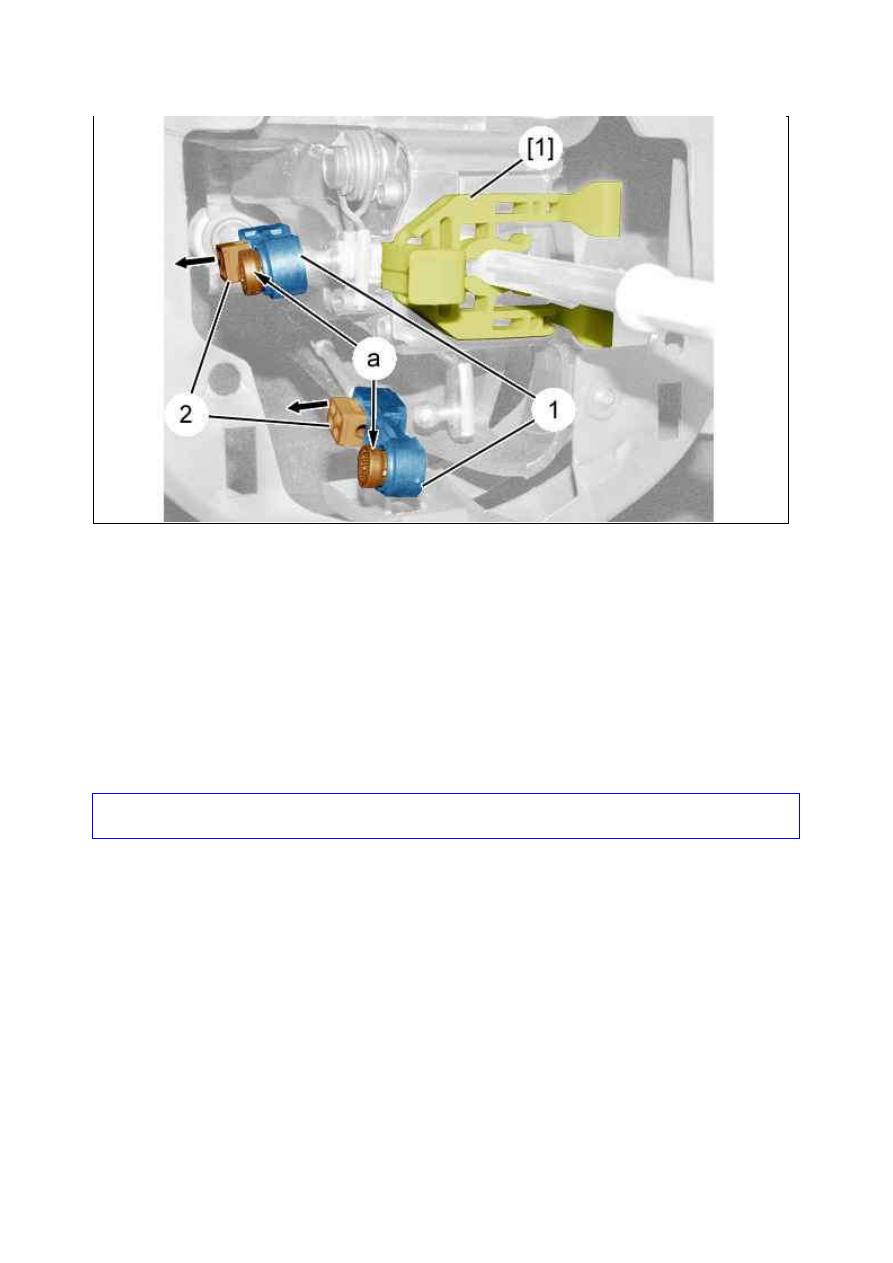

Отсоединить шарниры 2 (1) (Нажать в "a") ; С помощью отверток.
Присоедините приспособление [1] к опоре механизма переключения передач .
Потяните за ключи (2), чтобы разблокировать приводные тросы механизма переключения передач (Как
показано стрелкой ) ; С помощью отверток.
Присоедините шаровые опоры (1).
Нажмите на ключи (2), чтобы заблокировать приводные тросы механизма переключения передач .
Снимите приспособление [1].

4. У становка

Замените панели отделки (Рычаг переключения передач).
Убедитесь, что переключение всех передач происходит без заеданий.
Проверить: перемещение рычага переключения передач должно быть одинаковым вперед и назад и вправо и
влево; в противном случае повторить регулировку.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : B2CM0U6D
